技术领域
本发明属于道路工程技术领域，特别是涉及一种道路施工警示隔离装置。
背景技术
道路工程是指以道路为对象而进行的规划、设计、施工、养护与管理工作的全过程及其所从事的工程实体。同其他任何门类的土木工程一样，道路工程具有明显的技术、经济和管理方面的特性。
现有的道路施工警示隔离装置没有除尘装置，在道路施工过程中，会产生大量的尘土，不利于工作人员的健康，同时污染环境；现有的道路施工警示隔离装置长度大小固定，不易拆卸，在使用和运输过程中都会给工作人员不便；现有的道路施工警示隔离装置没有除尘装置没有消音装置，在道路施工过程中，会产生很大的噪音，不利于工作人员的身心健康。
发明内容
本发明的目的在于提供一种道路施工警示隔离装置，通过设置多个出水管，解决了现有的道路施工警示隔离装置没有除尘装置的问题；通过设置固定块和可活动的隔离杆，解决了现有的道路施工警示隔离装置长度大小固定，不易拆卸的问题；通过在活动架和隔离杆上设置消音棉，解决了现有的道路施工警示隔离装置没有除尘装置没有消音装置的问题。
为解决上述技术问题，本发明是通过以下技术方案实现的：
本发明为一种道路施工警示隔离装置，包括第一隔离柱和第二隔离柱，所述第一隔离柱一表面设有警示屏；所述第一隔离柱上表面固定连通有一进水管；所述第一隔离柱一相对表面固定连接有四个固定块；所述第一隔离柱一表面固定连接有第一活动架；所述第一活动架周侧面开有四个滑槽；其中两所述滑槽内表面滑动连接有两个滑杆；两个所述滑杆两端均固定连接有一限位片；其中，两个所述滑杆周侧面均转动连接有一圆管；所述圆管周侧面固定连接有第一隔离杆；所述第一隔离杆一表面转动连接有一直杆；其中，所述第一隔离杆另一端转动连接有第二活动架；所述第二活动架一表面转动连接有第二隔离杆；所述第二隔离杆另一端转动连接有第三活动架；所述第三活动架一表面转动连接有第三隔离杆；所述第三隔离杆另一端转动连接有第四活动架；所述第四活动架一表面与第二隔离柱固定连接；所述第一隔离柱内表面固定连接有一水泵；所述水泵出水口端固定连接有第一出水管；所述第一出水管另一端贯穿第一隔离柱一表面且与第一隔离柱固定连接；所述第一出水管另一端通过软管固定连通有第二出水管和第三出水管；所述第二出水管一端和第三出水管一端分别与第一活动架上表面和第二活动架上表面固定连接；在所述第一隔离柱的内部设置有第一滑板和第二滑板，所述第一滑板和所述第二滑板之间固定连接有多个连接柱，在所述第一滑板上固定连接有重块，在所述重块上设置有连接绳，在所述连接绳透过所述第一隔离柱的上端设置有转轮和转把，在所述第一滑板的边缘处设置有第一通水孔，在所述第一通水孔的下方设置有第一单向阀，在所述第二滑板靠近所述第一出水管的位置设置有第二通水孔，在所述第二通水孔的下端设置有第二单向阀，在所述第一出水管下端靠近所述水泵的位置设置有第三单向阀，在所述第一隔离柱的底部设置有高度高于所述水泵的限位柱，在所述第二滑板的内部设置有中空腔，在所述中空腔中设置有恢复弹簧，在所述恢复弹簧的自由端设置有推板，所述推板另一侧设置有推杆，所述推杆通过转轴与所述活动板固定连接，在所述第二滑板上方设置有密封上板，在所述第二滑板与所述密封上板之间设置有伸缩杆，所述伸缩杆的的另一端连接密封下板，所述密封下板与所述活动板通过转轴固定连接，在所述重块靠近第一隔离柱的内壁一侧设置有第三磁铁，在上下两个固定块之间设置有自发电装置。
进一步地，所述自发电装置包括有密封腔、微型腔、第一磁铁、第二磁铁、感应线圈、以及震动弹簧，所述密封腔位于所述两个固定块之间，在所述密封腔内部设置有微型腔，所述微型腔外表面设置有感应线圈，在所述微型腔底部固定连接有振动弹簧，所述振动弹簧的另一端固定连接有第二磁铁，所述第二磁铁的上方设置有间隔柱，在所述间隔柱上设置有第一磁铁，所述第一磁铁的对应所述第三磁铁的磁极极性相反，所述第二磁铁的磁极位于竖直方向的两侧。
进一步地，所述第二隔离柱内部结构与第一隔离柱内部结构相同。
进一步地，所述第二活动架内部结构、第三活动架内部结构和第四活动架内部结构均与第一活动架内部结构相同。
进一步地，所述第一隔离柱下表面和第二隔离柱下表面均固定连接有四个万向轮；四个所述万向轮上均设有制动片。
进一步地，所述第二出水管出水口端和第三出水管出水口端均固定连接有一电磁阀。
进一步地，所述第一活动架周侧面、第二活动架周侧面、第三活动架周侧面和第四活动架周侧面均固定连接有消音棉；所述第一隔离杆周侧面、第二隔离杆周侧面和第三隔离杆周侧面均固定连接有消音棉。
进一步地，所述第一隔离杆厚度、第二隔离杆厚度和第三隔离杆厚度均小于滑槽厚度，差值在5cm-7cm的范围，方便第一隔离杆、第二隔离杆和第三隔离杆在滑槽内移动。
本发明具有以下有益效果：
1、本发明通过设置多个出水管，解决了现有的道路施工警示隔离装置没有除尘装置，在道路施工过程中，会产生大量的尘土，不利于工作人员的健康，同时污染环境的问题，设置的多个出水管可以使得灰尘落在地上，具有保护环境的优点。
2、本发明通过设置固定块和可活动的隔离杆，解决了现有的道路施工警示隔离装置长度大小固定，不易拆卸，在使用和运输过程中都会给工作人员不便的问题，设置的固定块和可活动的隔离杆可以改变长度，易于拆卸，具有方便运输的优点。
3、本发明通过在活动架和隔离杆上设置消音棉，解决了现有的道路施工警示隔离装置没有除尘装置没有消音装置，在道路施工过程中，会产生很大的噪音，不利于工作人员的身心健康的问题，设置的消音棉可以有效的吸收噪音，具有减少噪音污染的优点。
4、本发明通过第一滑板、重块、连接柱、第二滑板、连接绳、转轮、转把、凹槽、固定板、自发电装置、第一通水孔、第一单向阀、密封腔、微型腔、第一磁铁、第二磁铁、感应线圈、震动弹簧、中空腔、密封上板、第二通水孔、第二单向阀、恢复弹簧、推板、推杆、密封下板、密封块、活动板、伸缩杆、第三单向阀、限位柱的配合作用，在外界电力供应不方面的情况，以及具有电力供应但是无法准确及时关断水泵导致水泵烧坏的情况，通过重块推动第一滑板运动压缩水使得水能够从出水管喷出，通过连接绳的作用实现到底自动停止，而且在底部具有大空间的情况下，通过第二滑板及其内部的伸缩结构实现在底部大空间对水进行挤压，通过设置单向阀，使得水进入进水管时不会受到限制，同时在在人力可以监控的情况下，使用水泵驱动也不影响，但是在使用重块驱动时，第三单向阀也可以自动开启，而且通过第一至第三磁铁的配合，通过磁铁简单的磁极配合带动磁铁进行上下运动，而且通过设置上述的磁铁结构配合，实现储水过程也是自发电过程，保证显示的电能充足，这是本发明的重要发明点之一。
当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。
附图说明
为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

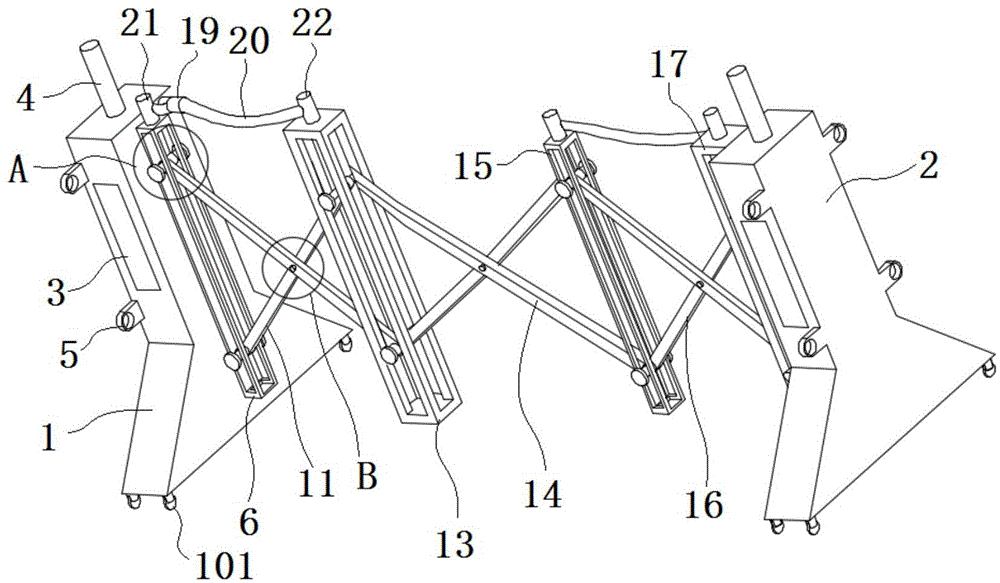

图1为本发明的一种道路施工警示隔离装置的结构示意图；
图2为图1中A处的局部放大图；
图3为图1中B处的局部放大图；
图4为第一隔离柱的结构剖视图；
图5为第一隔离柱的详解结构剖视图；
图6为图5中C处的局部放大图；
图7为图5中D处的局部放大图。
附图中，各标号所代表的部件列表如下：
1-第一隔离柱，2-第二隔离柱，3-警示屏，4-进水管，5-固定块，6-第一活动架，7-滑槽，8-滑杆，9-限位片，10-圆管，11-第一隔离杆，12-直杆，13-第二活动架，14-第二隔离杆，15-第三活动架，16-第三隔离杆，17-第四活动架，18-水泵，19-第一出水管，20-软管，21-第二出水管，22-第三出水管，23-第一滑板，24-重块，25-连接柱，26-第二滑板，27-连接绳，28-转轮，29-转把，30-凹槽，31-固定板，32-自发电装置，33-第一通水孔，34-第一单向阀，35-密封腔，36-微型腔，37-第一磁铁，38-第二磁铁，39-感应线圈，40-震动弹簧，41-中空腔，42-密封上板，43-第二通水孔，44-第二单向阀，45-恢复弹簧，46-推板，47-推杆，48-密封下板，49-密封块，50-活动板，51-伸缩杆，101-万向轮，102-第三单向阀，103-限位柱。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。
请参阅图1-4所示，本发明为一种道路施工警示隔离装置，包括第一隔离柱1和第二隔离柱2，第一隔离柱1一表面设有警示屏3；第一隔离柱1上表面固定连通有一进水管4；第一隔离柱1一相对表面固定连接有四个固定块5；第一隔离柱1一表面固定连接有第一活动架6；第一活动架6周侧面开有四个滑槽7；其中两滑槽7内表面滑动连接有两个滑杆8；两个滑杆8两端均固定连接有一限位片9；其中，两个滑杆8周侧面均转动连接有一圆管10；圆管10周侧面固定连接有第一隔离杆11；第一隔离杆11一表面转动连接有一直杆12；其中，第一隔离杆11另一端转动连接有第二活动架13；第二活动架13一表面转动连接有第二隔离杆14；第二隔离杆14另一端转动连接有第三活动架15；第三活动架15一表面转动连接有第三隔离杆16；第三隔离杆16另一端转动连接有第四活动架17；第四活动架17一表面与第二隔离柱2固定连接；第一隔离柱1内表面固定连接有一水泵18；水泵18出水口端固定连接有第一出水管19；第一出水管19另一端贯穿第一隔离柱1一表面且与第一隔离柱1固定连接；第一出水管19另一端通过软管20固定连通有第二出水管21和第三出水管22；第二出水管21一端和第三出水管22一端分别与第一活动架6上表面和第二活动架13上表面固定连接。
其中如图1所示，第二隔离柱2内部结构与第一隔离柱1内部结构相同。
其中如图1所示，第二活动架13内部结构、第三活动架15内部结构和第四活动架15内部结构均与第一活动架6内部结构相同。
其中如图1所示，第一隔离柱1下表面和第二隔离柱2下表面均固定连接有四个万向轮101；四个万向轮101上均设有制动片。
其中如图1所示，第二出水管21出水口端和第三出水管22出水口端均固定连接有一电磁阀。
其中如图1所示，第一活动架6周侧面、第二活动架13周侧面、第三活动架15周侧面和第四活动架15周侧面均固定连接有消音棉；第一隔离杆11周侧面、第二隔离杆14周侧面和第三隔离杆16周侧面均固定连接有消音棉。
其中如图1所示，第一隔离杆11厚度、第二隔离杆14厚度和第三隔离杆16厚度均小于滑槽7厚度，差值在5cm-7cm的范围，方便第一隔离杆11、第二隔离杆14和第三隔离杆16在滑槽7内移动。
本实施例的一个具体应用为：使用时，通过第一活动架6、第二活动架13、第三活动架15和第四活动架17来调节长度，通过固定块5将多个第一隔离柱1组合在一起，通过21和22喷水，有效除尘，通过第一活动架6、第二活动架13、第三活动架15、第四活动架17、第一隔离杆11、第二隔离杆14和第三隔离杆16表面设置消音棉，有效吸收噪音。
更具体的，申请人在使用过程中发现，由于第一隔离柱1通常都是不透明的，无法判断具体水位的情况，导致第一隔离柱1中的无水时水泵继续工作而烧毁，而且在很多情况下，实际是没有电力供应的，虽然有上述结构，但是无法电力驱动，造成结构的浪费，同时警示屏也由于电力的不足使得警示时间和效果不佳，而且由于携带方便的需要，第一隔离柱1的材质一般较轻，在注满水的情况下可以起到很好的防撞效果，但是在水喷洒之后，整个隔离柱较轻，无法起到一定的防撞效果，甚至在风力较大的情况下极易吹倒，导致安全事故和无法警示，为此，申请人进行了继续改进，具体方案如下：如图4-7所示，在所述第一隔离柱1的内部设置有第一滑板23和第二滑板26，所述第一滑板23和所述第二滑板26之间固定连接有多个连接柱25，在所述第一滑板23上固定连接有重块24，在所述重块24上设置有连接绳27，在所述连接绳27透过所述第一隔离柱1的上端设置有转轮28和转把29，在所述第一滑板23的边缘处设置有第一通水孔33，在所述第一通水孔33的下方设置有第一单向阀34，在所述第二滑板26靠近所述第一出水管19的位置设置有第二通水孔43，在所述第二通水孔43的下端设置有第二单向阀44，在所述第一出水管19下端靠近所述水泵18的位置设置有第三单向阀102，在所述第一隔离柱1的底部设置有高度高于所述水泵18的限位柱103，在所述第二滑板26的内部设置有中空腔41，在所述中空腔41中设置有恢复弹簧45，在所述恢复弹簧的自由端设置有推板46，所述推板46另一侧设置有推杆47，所述推杆47通过转轴与所述活动板50固定连接，在所述第二滑板26上方设置有密封上板42，在所述第二滑板26与所述密封上板42之间设置有伸缩杆51，所述伸缩杆的51的另一端连接密封下板48，所述密封下板48与所述活动板50通过转轴固定连接，在所述重块24靠近第一隔离柱1的内壁一侧设置有第三磁铁，在上下两个固定块5之间设置有自发电装置32；所述自发电装置32包括有密封腔35、微型腔36、第一磁铁37、第二磁铁38、感应线圈39、以及震动弹簧40，所述密封腔35位于所述两个固定块5之间，在所述密封腔35内部设置有微型腔36，所述微型腔36外表面设置有感应线圈39，在所述微型腔36底部固定连接有振动弹簧40，所述振动弹簧40的另一端固定连接有第二磁铁38，所述第二磁铁38的上方设置有间隔柱，在所述间隔柱上设置有第一磁铁37，所述第一磁铁的对应所述第三磁铁的磁极极性相反，所述第二磁铁38的磁极位于竖直方向的两侧。具体工作时，如果有人监控并且具有电力供应，通过转把29带动转轮28运动，使得第一滑板23和第二滑板26及其上方的结构上升至最高位置，然后转动凹槽30内的固定板31，使得转把29卡在所述固定板31的孔或者凹条中，由于固定板31时嵌入在所述第一隔离柱1的上方，其可以沿着转轴旋转，但是不能再轴向运动，从而固定所述转把29，然后通过水泵抽取水使得水从出水管出去，在无电力供应或者污无人监控的情况下，在所述全部隔离柱1的内部充满水后，松开所述固定板31，通过合理的设置重块24的重量，使得所述重块24带动第一滑板23和第二滑板26运动，由于水压使得所述第一单向阀34、第二单向阀44和第三单向阀102闭合，开始对水进行挤压，在调节水流速度时，可以通过设置重块24的重量来调节水流流速，由于第一通水孔33和第二通水孔43的存在，第一滑板23和第二滑板24不会阻挡水进入第一隔离柱1中，随着重块缓慢的压缩水，并使第三单向阀102开启，在水泵使用时第三单向阀由于水压是自动关闭的，从而水在压力的作用下逐步喷出，实现了无电操作，而且由于连接绳作用，在到达底部时将自动停止，即使没有水的情况下，由于重块的设置，也能起到很好的防撞效果，也不会受到风力的影响，而且在第一和第二滑板移动至所述第一隔离柱的下端大空间时，第二滑板26内部的恢复弹簧45将推动推板46往外运动，推板46推动推杆47运动，推杆47推动活动板50运动，同时由于推杆47的运动也带动密封下板48带动伸缩杆51往外运动，由于密封下板48和推杆47均是转轴连接活动板50，从而使得活动板50的角度能够很好的适应下部空间的角度，并且由于密封下板和密封上板的配合作用实现严格的密封，可以对水进行挤压施加压力，实现下部大空间也可以推动水往出水管走，而且在运动时，如图6所示，第三磁铁的磁极时水平方向的，刚好与第一磁铁的磁极时对应相互吸引，由于采用了高磁性材料，使得第三磁铁能够很好的带动第一磁铁运动，从而带动第二磁铁运动进行发电，一方面第二磁铁运动起到发电作用，第一和第三磁铁的磁场进行磁场补充提高发电效率，当第三磁铁与第一磁铁的作用力刚好等于震动弹簧40的弹力时，将解除两者之间的作用力，震动弹簧40开始出席三震动进行持续发电，发出的电力可以对警示屏进行供电，以缓解无电力供应的情况，实现既喷水有警示的作用。
