技术领域
本发明涉及太阳能热水器配件技术领域，尤其涉及一种太阳能真空管内壁清洗机构。
背景技术
真空管太阳能集热器其缺点是使用一段时间后太阳能真空管内的吸热涂层与水之间的热交换效率大大降低。原因是自来水中的杂质受热后变成水垢积聚在太阳能真空管的内壁上，所以当太阳能真空管内壁的水垢积聚到一定程度后就会降低吸热涂层与水之间的热交换效率，水垢太厚时太阳能真空管上的吸热涂层因热量不能及时向外散发，而长期处于这种高温状态下，吸热涂层就会脱落，从而影响了真空管的集热效率和寿命使用寿命。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种太阳能真空管内壁清洗机构。
为了实现上述目的，本发明采用了如下技术方案：
一种太阳能真空管内壁清洗机构，包括太阳能真空管本体，所述太阳能真空管本体的外侧壁沿其径向连接有玻璃板，所述玻璃板内设有滑腔，所述滑腔内密封滑动连接有磁性滑塞，所述滑腔的内底部设有低沸点蒸发液，所述玻璃板的上端开设有与滑腔连通的排气孔，所述太阳能真空管本体内滑动连接有始终与其内壁相接处的磁性刮环，且磁性刮环与磁性滑塞相吸。
优选地，所述磁性刮环的外圈壁沿其周向设有环形槽，所述环形槽内等间距设有多个连接柱，所述连接柱通过弹簧弹性连接在环形槽的内壁上，所述连接柱的侧壁固定连接有弧形刮板，且弧形刮板的外壁与太阳能真空管本体的内壁相抵，所述太阳能真空管本体内同轴设有滚珠丝杠，所述滚珠丝杠通过连接杆固定连接在太阳能真空管本体的内壁上，所述滚珠丝杠上安装有丝杠螺母，所述丝杠螺母通过连接件固定连接在磁性刮环的内壁上。
优选地，相邻两个所述弧形刮板的端部设有相互配合的缺口。
本发明具有以下有益效果：
1、通过玻璃板照射到低沸点蒸发液上，进而使低沸点蒸发液气化，在低沸点蒸发液的推动下磁性滑塞向上移动，磁性滑塞移动带动与之相吸磁性刮环移动，进而对太阳能真空管本体内壁的水垢进行去垢，无需设置其它的驱动装置，不仅降低了除垢机构的复杂的程度，同时还有效的减少了能源的消耗；
2、磁性刮环在移动时，在丝杠螺母与滚珠丝杠的配合下，磁性刮环会边上移边旋转，弧形刮板对太阳能真空管本体内壁的水垢进行清理，在弹簧的作用下弧形刮板始终与太阳能真空管本体的内壁抵紧，边旋转边上移的方式使去垢更加高效；
3、弧形刮板与太阳能真空管本体的内壁间隙中的水在吸热涂层的作用下迅速气化形成水泡并向两侧快速移动，进而冲刷太阳能真空管本体内壁的污垢，提高除垢效果。
附图说明

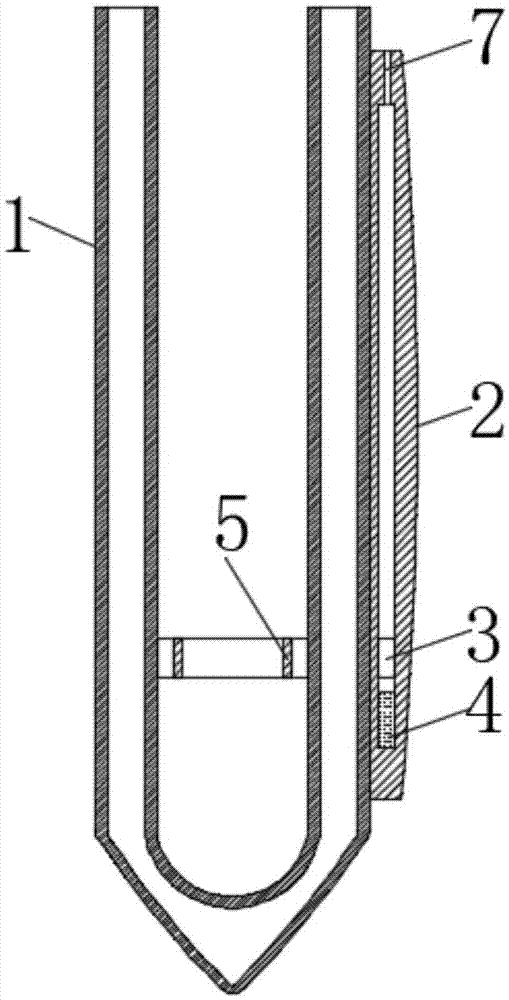

图1为本发明提出的一种太阳能真空管内壁清洗机构的结构示意图；
图2为实施例2的结构示意图；
图3为图2中的A处结构放大示意图；
图4为本发明提出的一种太阳能真空管内壁清洗机构中相邻两个弧形刮板的交接处的结构示意图。
图中：1太阳能真空管本体、2玻璃板、3磁性滑塞、4低沸点蒸发液、5磁性刮环、6丝杠螺母、7排气孔、8连接杆、9滚珠丝杠、10弧形刮板、11连接件、12弹簧、13环形槽、14连接柱。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
参照图1，一种太阳能真空管内壁清洗机构，包括太阳能真空管本体1，其特征在于，太阳能真空管本体1的外侧壁沿其径向连接有玻璃板2，玻璃板2内设有滑腔，滑腔内密封滑动连接有磁性滑塞3，滑腔的内底部设有低沸点蒸发液4，玻璃板2采用凸透镜，使阳光照射到玻璃板2上后可快速使低沸点蒸发液4蒸发，玻璃板2的上端开设有与滑腔连通的排气孔7，太阳能真空管本体1内滑动连接有始终与其内壁相接处的磁性刮环5，且磁性刮环5与磁性滑塞3相吸。
本实施例中，当阳光通过玻璃板2照射到低沸点蒸发液4上，进而使低沸点蒸发液4气化，在低沸点蒸发液4的推动下磁性滑塞3向上移动，磁性滑塞3移动带动与之相吸磁性刮环5移动，进而对太阳能真空管本体1内壁的水垢进行去垢。
实施例2
参照图2-4，与实施例1不同的是，磁性刮环5的外圈壁沿其周向设有环形槽13，环形槽13内等间距设有多个连接柱14，连接柱14通过弹簧12弹性连接在环形槽13的内壁上，连接柱14的侧壁固定连接有弧形刮板10，且弧形刮板10的外壁与太阳能真空管本体1的内壁相抵，太阳能真空管本体1内同轴设有滚珠丝杠9，滚珠丝杠9通过连接杆8固定连接在太阳能真空管本体1的内壁上，滚珠丝杠9上安装有丝杠螺母6，丝杠螺母6通过连接件11固定连接在磁性刮环5的内壁上，相邻两个弧形刮板10的端部设有相互配合的缺口。
本实施例中，磁性刮环5在移动时，在丝杠螺母6与滚珠丝杠9的配合下，磁性刮环5会边上移边旋转，弧形刮板10对太阳能真空管本体1内壁的水垢进行清理，在弹簧12的作用下弧形刮板10始终与太阳能真空管本体1的内壁抵紧，边旋转边上移的方式使去垢更加高效。
本发明利用阳光的热能使低沸点蒸发液4蒸发产生的动能来带动弧形刮板10动作，无需设置其它的驱动装置，不仅降低了除垢机构的复杂的程度，同时还有效的减少了能源的消耗。
此外，弧形刮板10与太阳能真空管本体1的内壁间隙中的水在吸热涂层的作用下迅速气化形成水泡并向两侧快速移动，进而冲刷太阳能真空管本体1内壁的污垢，提高除垢效果。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
