技术领域
本发明涉及饮用水技术领域，尤其涉及一种防空烧的饮水机。
背景技术
饮水机的的实用，越来越普及，在事业单位、学校、办公楼、以及写字楼等众多场所，因为便宜实用，所用通常是用桶装的压缩式立式饮水机。
压缩式立式饮水机在桶装的水用完的时候通常会进行更换，但是会存在因为繁忙导致使用者忘记换水，容易导致饮水机出现空烧的现象，从而使得饮水机的加热系统容易损坏，提高了使用成本。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，如：压缩式立式饮水机在桶装的水用完的时候通常会进行更换，但是会存在因为繁忙导致使用者忘记换水，容易导致饮水机出现空烧的现象，从而使得饮水机的加热系统容易损坏，提高了使用成本。
为了实现上述目的，本发明采用了如下技术方案：
一种防空烧的饮水机，包括机体，所述机体内设有第一空腔，所述第一空腔的底侧壁上固定连接有尖柱，所述第一空腔内滑动连接有支撑柱，所述支撑柱的一端固定连接有压板，所述压板的一侧对称固定连接有第一弹簧，所述第一弹簧背离压板的一端固定连接在第一空腔的内侧壁上，所述第一空腔的一侧开设有第二空腔，所述第二空腔内固定连接有固定板，所述固定板上滑动连接有工形板，所述工形板的一侧还连接有第二弹簧，所述第二空腔的上下两侧均安装有触片，两个所述触片之间安装有弹簧片，所述弹簧片的一端固连接在第二空腔的一端，所述工形板位于弹簧片的一侧，所述尖柱上安装有水桶，所述水桶抵在支撑柱背离压板的一端。
优选的，所述机体上对称固定连接有保护垫，保护垫可以起到缓冲的作用，避免更换水桶的时候，因为水桶的重力对机体造成冲击，使得机体产生裂痕。
优选的，所述弹簧片背离第二空腔侧壁的一端呈弯曲设置，弯曲设置可以增加弹簧片混合工形板的接触面积，避免点接触出现接触不良的情况出现。
与现有技术相比，本发明的有益效果是：当没有水桶的时候，在第一弹簧的作用下使得压板位于第一空腔内部水面之上，此时弹簧片和触片为接通，整个加热系统的电路处于断路的状态，即使打开开关也不会出现加热的情况。
附图说明

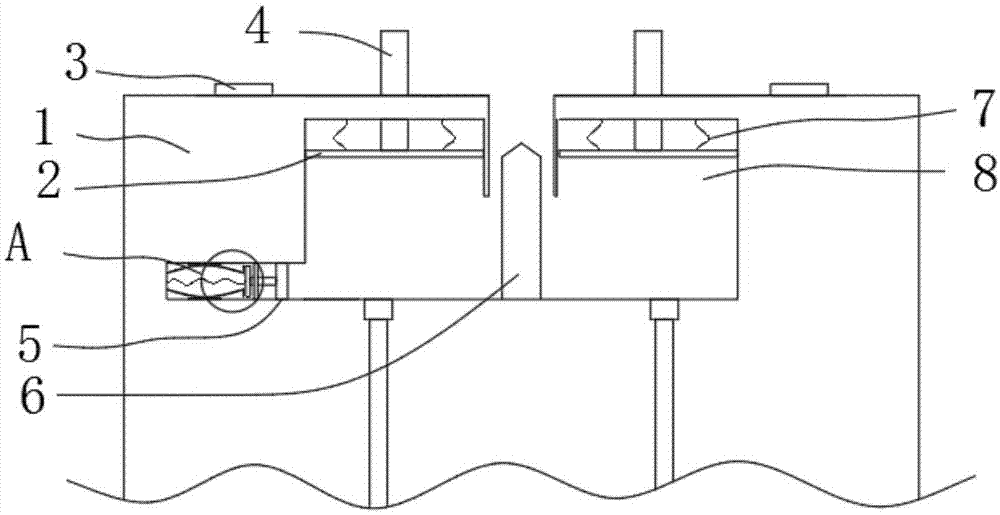

图1为本发明提出的一种防空烧的饮水机的正面结构示意图；
图2为图1中A的局部放大结构示意图；
图3为本发明提出的装有水状态的正面结构示意图。
图中：1机体、2压板、3保护垫、4支撑柱、5工形板、6尖柱、7第一弹簧、8第一空腔、9第二空腔、10固定板、11弹簧片、12水桶、13触片。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
参照图1-3，一种防空烧的饮水机，包括机体1，机体1上对称固定连接有保护垫3，保护垫3可以起到缓冲的作用，避免更换水桶12的时候，因为水桶12的重力对机体1造成冲击，使得机体1产生裂痕，机体1内设有第一空腔8，第一空腔8的底侧壁上固定连接有尖柱6。
第一空腔8内滑动连接有支撑柱4，支撑柱4的一端固定连接有压板2，压板2的一侧对称固定连接有第一弹簧7，第一弹簧7背离压板2的一端固定连接在第一空腔8的内侧壁上，第一空腔8的一侧开设有第二空腔9，第二空腔9内固定连接有固定板10，固定板10上滑动连接有工形板5，工形板5的一侧还连接有第二弹簧，工形板5上安装有密封垫，增加第二空腔9的密封性，第二空腔9的上下两侧均安装有触片13，两个触片13之间安装有弹簧片11，工形板5靠近弹簧片11的一侧为金属导电材料，工形板5的剩余部分为绝缘材料，弹簧片11背离第二空腔9侧壁的一端呈弯曲设置，弹簧片11的一端固连接在第二空腔9的一端，弹簧片11呈拱形对称设置，工形板5位于弹簧片11的一侧，尖柱6上安装有水桶12，水桶12抵在支撑柱4背离压板2的一端。
当没有水桶12的时候，在第一弹簧7的作用下使得压板2位于第一空腔8内部水面之上，此时弹簧片11和触片13为接通，整个加热系统的电路处于断路的状态，即使打开开关也不会出现加热的情况。
将水桶12安装在尖柱6上，尖柱6慢慢的进入水桶12的同时，支撑柱4也被慢慢的挤压，带动压板2向下移动，第一弹簧7被拉伸，此时第一空腔8内部的饮用水慢慢的被压板2挤压，在压板2和第一空腔8所围成的空间内，压板2的下移过程中，会使得工形板5的一侧压强增加，从而使得金属材料工形板5的一端慢慢的移动，随着水桶2慢慢的下压，最终使得金属材料工形板5的一端和弹簧片11弯曲端刚好接触(空桶的重力可以使得工形板5和弹簧片11之间留有缝隙)，此时水桶2继续向下移动，从而使得弹簧片11拱形的程度越来越大，从而使得弹簧片11和触片13接触，从而使得加热系统的整的电路变为连通状态，此时打开开关就可以使得水实现加热。
随着水桶12内水量的逐渐减少，支撑柱4的压力逐渐减小，第一弹簧7逐渐收缩，从而使得工形板5的压力逐渐减小，直至水桶12慢慢处于空桶的状态，在第二弹簧的作用下使得工形板5和弹簧片11分离，让整个电路处于断路的状态，及时开关处于打开状态，依然不会出现空烧的情况。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
