一种环形玻璃和圆形玻璃的清洁装置

技术领域

本发明涉及清洁装置技术领域，尤其涉及一种环形玻璃和圆形玻璃的清洁装置。

背景技术

目前，人们在聚餐时，人多为了方便在桌面上设有可转动的环形玻璃。但在人们聚餐完时，清洁人员需要对环形玻璃进行清洁，即通过抹布和清洁刮片进行人工清洁，这样十分浪费服务人员的体力，另外在对环形和圆形玻璃清洁时不易对中间部位进行清洁，因为服务人员的手臂有限，则为他们的劳动增加困难。

为此，我们设计了一种环形玻璃和圆形玻璃的清洁装置。

发明内容

本发明的目的是为了解决目前不便对环形和圆形玻璃清洁的问题，而提出的一种环形玻璃和圆形玻璃的清洁装置。

为了实现上述目的，本发明采用了如下技术方案：

一种环形玻璃和圆形玻璃的清洁装置，包括底板，所述底板上固定连接有成棱柱状的延伸杆，所述延伸杆上滑动套接有活动块，所述活动块上设有与延伸杆对应的插口，所述活动块通过第一限位机构与延伸杆连接，所述延伸杆的顶部固定连接有挡块，所述活动块上固定连接有安装板和抵压板，所述安装板的顶部固定连接有转动电机，所述转动电机的输出端固定连接有转轴，所述转轴的底部贯穿安装板并与抵压板的顶部转动连接，所述转轴的外侧壁等距固定连接有多个连接板，所述安装板的底部通过多根支撑杆固定连接有固定环，所述转轴位于固定环内，所述固定环远离活动块一端的底部固定连接有限位块，所述限位块和固定环通过连接机构与连接板连接，所述连接板上设有与连接机构对应的带动机构，所述活动块上固定连接有固定板，所述固定板通过多根连接杆与安装板固定连接，所述固定板的顶部设有控制板，所述控制板通过第二限位机构与固定板连接，所述控制板的底部转动连接有多个带动杆，所述固定板上设有与带动杆对应的活动口，所述活动口内固定连接有第一固定轴，所述带动杆的中部转动套接在第一固定轴上，所述活动口的内侧壁通过复位机构与带动杆连接，多根所述带动杆的底部通过放置板连接，所述带动杆的底部与放置板的顶部转动连接，所述放置板的底部安装有清洁刮片。

优选地，所述第一限位机构包括螺纹杆，所述螺纹杆的一端固定连接有第一把手，所述螺纹杆远离第一把手的一端贯穿活动块并向插口内延伸，所述延伸杆上设有多个与螺纹杆对应的限位口，所述螺纹杆上固定套接有第一抵压环，所述插口的内侧壁设有与第一抵压环对应的收纳槽。

优选地，所述连接机构包括固定杆，所述限位块和固定环的底部分别设有与固定杆对应的第一滑槽和第二滑槽，所述第一滑槽和第二滑槽呈圆形设置，所述固定杆与第一滑槽和第二滑槽的内侧壁滑动连接，所述固定杆的底部固定连接有第一连接块，所述第一连接块的底部通过第一转动件转动连接有两根复位杆，所述复位杆的底部通过第二转动件转动连接有第二连接块，所述连接板上设有与第二连接块对应的开口，所述开口内固定连接有多根第一放置轴，所述第二连接块滑动套接在第一放置轴上，所述第一放置轴上套设有第一弹簧，所述第一弹簧的两端分别与开口的内侧壁和第二连接块连接。

优选地，所述固定杆的顶部两侧均固定连接有第一滑块，所述第一滑槽和第二滑槽的内侧壁均设有与第一滑块对应的环形槽，所述第一滑块上设有放置槽，所述放置槽内设有滚珠，所述滚珠与环形槽的内底部相抵。

优选地，所述带动机构包括固定连接在连接板上的U型块，所述U型块内设有抵压块，所述抵压块上固定连接有第二滑块，所述U型块的内侧壁设有与第二滑块对应的第三滑槽，所述第三滑槽内固定连接有第二固定轴，所述第二滑块滑动套接在第二固定轴上，所述抵压块的顶部固定连接有第一橡胶层，所述抵压块与第二连接块通过第一调节杆连接，所述第一调节杆的两端均通过第三转动件分别与抵压块和第二连接块转动连接。

优选地，所述带动机构包括固定连接在第二连接块上呈水平设置的控制杆，所述开口的内侧壁设有运动口，所述运动口内固定连接有第三固定轴，所述第三固定轴上转动连接有呈倾斜设置的第二调节杆，所述第二调节杆靠近控制杆的一端倾斜向下，所述第二调节杆上设有与控制杆对应的活动槽，所述控制杆的两侧均固定连接有第三滑块，所述活动槽的内侧壁设有与第三滑块对应的第四滑槽，所述第二调节杆远离控制杆的一端顶部固定连接有第二橡胶层。

优选地，所述第二限位机构包括插设在控制板上的插杆，所述固定板的顶部设有与插杆对应的插槽，所述插杆的顶部固定连接有第二把手，所述插杆上固定套接有第二抵压环。

优选地，所述复位机构包括固定连接在活动口内侧壁上的以第一固定轴圆心为圆形的弧形杆，所述带动杆上设有与弧形杆对应的滑口，所述弧形杆上套设有第二弹簧，所述第二弹簧的两端分别与带动杆和活动口的内侧壁连接。

优选地，所述控制板和放置板上均设有与带动杆对应的安装槽，所述安装槽内固定连接有第四固定轴，所述带动杆的端部转动套接在第四固定轴上。

本发明首先通过根据桌面的厚度对活动块进行调节，当调节完毕时通过第一限位机构对活动块进行限位，再通过向后拉动控制板而使清洁刮片与环形玻璃的顶部相抵，通过第二限位机构对控制板进行限位，最后通过转动电机、转轴、连接板、连接机构和带动机构的配合作用带动环形玻璃的转动，从而通过固定的清洁刮片对环形玻璃的表面进行清洁。

附图说明

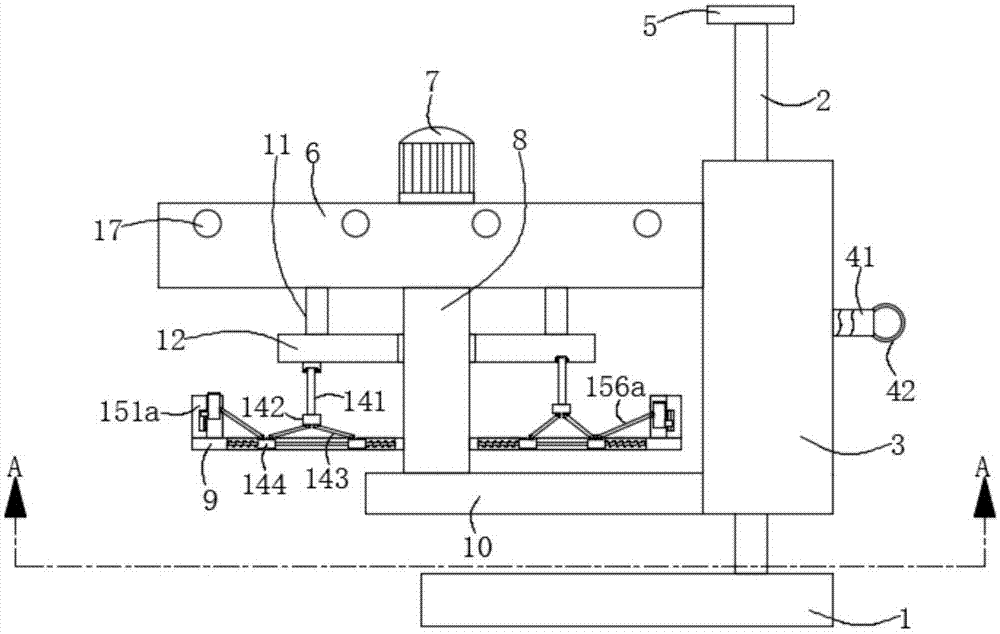

图1为本发明提出的一种环形玻璃和圆形玻璃的清洁装置的结构示意图；

图2为图1中A-A的向示图；

图3为本发明提出的一种环形玻璃和圆形玻璃的清洁装置中活动块与延伸杆的连接结构示意图；

图4为本发明提出的一种环形玻璃和圆形玻璃的清洁装置中转轴、连接板和固定环的连接结构示意图；

图5为本发明提出的一种环形玻璃和圆形玻璃的清洁装置中限位块的结构示意图；

图6为本发明提出的一种环形玻璃和圆形玻璃的清洁装置的俯视结构示意图；

图7为本发明提出的一种环形玻璃和圆形玻璃的清洁装置中固定板、控制板和放置板的连接结构示意图；

图8为本发明提出的一种环形玻璃和圆形玻璃的清洁装置中转轴、连接板和固定环的连接结构示意图。

图中：1底板、2延伸杆、3活动块、4第一限位机构、41螺纹杆、42第一把手、43第一抵压环、5挡块、6安装板、7转动电机、8转轴、9连接板、10抵压板、11支撑杆、12固定环、13限位块、14连接机构、141固定杆、142第一连接块、143复位杆、144第二连接块、145第一放置轴、146第一弹簧、15带动机构、151aU型块、152a抵压块、153a第二滑块、154a第二固定轴、155a第一橡胶层、156a第一调节杆、151b控制杆、152b第三固定轴、153b第二调节杆、154b第三滑块、155b第二橡胶层、16固定板、17连接杆、18控制板、19带动杆、20第一固定轴、21复位机构、211弧形杆、212第二弹簧、22放置板、23清洁刮片、24第二限位机构、241插杆、242第二把手、243第二抵压环。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

实施列1

参照图1-7，一种环形玻璃和圆形玻璃的清洁装置，包括底板1，底板1上固定连接有成棱柱状的延伸杆2，延伸杆2上滑动套接有活动块3，活动块3上设有与延伸杆2对应的插口，则使延伸杆2呈棱柱状不会使活动块3转动，从而方便使用

活动块3通过第一限位机构4与延伸杆2连接，第一限位机构4包括螺纹杆41，螺纹杆41的一端固定连接有第一把手42，螺纹杆41远离第一把手42的一端贯穿活动块3并向插口内延伸，延伸杆2上设有多个与螺纹杆41对应的限位口，螺纹杆41上固定套接有第一抵压环43，插口的内侧壁设有与第一抵压环43对应的收纳槽，这样通过第一限位机构4的作用便于调节活动块3的位置，方便之后带动环形玻璃的转动。

延伸杆2的顶部固定连接有挡块5，通过挡块5防止活动块3与延伸杆2脱离，活动块3上固定连接有安装板6和抵压板10，安装板6的顶部固定连接有转动电机7，转动电机7的输出端固定连接有转轴8，转轴8的底部贯穿安装板6并与抵压板10的顶部转动连接，转轴8的外侧壁等距固定连接有多个连接板9，这样通过转动电机7起到动力输出的作用。

安装板6的底部通过多根支撑杆11固定连接有固定环12，转轴8位于固定环12内，固定环12远离活动块3一端的底部固定连接有限位块13，限位块13和固定环12通过连接机构14与连接板9连接，连接板9上设有与连接机构14对应的带动机构15，连接机构14包括固定杆141，限位块13和固定环12的底部分别设有与固定杆141对应的第一滑槽和第二滑槽，第一滑槽和第二滑槽呈圆形设置，固定杆141与第一滑槽和第二滑槽的内侧壁滑动连接，固定杆141的顶部两侧均固定连接有第一滑块，第一滑槽和第二滑槽的内侧壁均设有与第一滑块对应的环形槽，第一滑块上设有放置槽，放置槽内设有滚珠，滚珠与环形槽的内底部相抵，这样便于固定杆141与第一滑槽和第二滑槽的内侧壁滑动连接，固定杆141的底部固定连接有第一连接块142，第一连接块142的底部通过第一转动件转动连接有两根复位杆143，复位杆143的底部通过第二转动件转动连接有第二连接块144，连接板9上设有与第二连接块144对应的开口，开口内固定连接有多根第一放置轴145，第二连接块144滑动套接在第一放置轴145上，第一放置轴145上套设有第一弹簧146，第一弹簧146的两端分别与开口的内侧壁和第二连接块144连接，这样通过连接机构14的作用便于固定环12和限位块13与连接板9的连接，则当固定杆141随着连接板9转动到限位块13的底部时触发带动机构15，从而通过带动机构15带动环形玻璃的转动。

其中，带动机构15包括固定连接在连接板9上的U型块151a，U型块151a内设有抵压块152a，抵压块152a上固定连接有第二滑块153a，U型块151a的内侧壁设有与第二滑块153a对应的第三滑槽，第三滑槽内固定连接有第二固定轴154a，第二滑块153a滑动套接在第二固定轴154a上，抵压块152a的顶部固定连接有第一橡胶层155a，抵压块152a与第二连接块144通过第一调节杆156a连接，第一调节杆156a的两端均通过第三转动件分别与抵压块152a和第二连接块144转动连接，这样通过带动机构15带动环形玻璃的转动。

连接机构14上连接有带动机构15，活动块3上固定连接有固定板16，固定板16通过多根连接杆17与安装板6固定连接，固定板16的顶部设有控制板18，控制板18通过第二限位机构24与固定板16连接，第二限位机构24包括插设在控制板18上的插杆241，固定板16的顶部设有与插杆241对应的插槽，插杆241的顶部固定连接有第二把手242，插杆241上固定套接有第二抵压环243，这样通过第二限位机构24的作用将控制板18稳定，从而便于之后清洁环形玻璃的装置的稳定。

控制板18的底部转动连接有多个带动杆19，固定板16上设有与带动杆19对应的活动口，活动口内固定连接有第一固定轴20，带动杆19的中部转动套接在第一固定轴20上，活动口的内侧壁通过复位机构21与带动杆19连接，复位机构21包括固定连接在活动口内侧壁上的以第一固定轴20圆心为圆形的弧形杆211，带动杆19上设有与弧形杆211对应的滑口，弧形杆211上套设有第二弹簧212，第二弹簧212的两端分别与带动杆19和活动口的内侧壁连接，这样通过复位机构21的作用便于带动杆19的复位，从而便于对本装置进行收纳。

多根带动杆19的底部通过放置板22连接，带动杆19的底部与放置板22的顶部转动连接，控制板18和放置板22上均设有与带动杆19对应的安装槽，安装槽内固定连接有第四固定轴，带动杆19的端部转动套接在第四固定轴上，这样方便带动杆18与控制板18和放置板22转动连接，放置板22的底部安装有清洁刮片23，这样通过清洁刮片23的作用便于对环形玻璃的清洁。

本发明中，首先需要将本装置稳定的放置在桌面上，即通过移动活动块3而使桌面稳定在抵压板10和底板1之间，接着通过第一限位机构4对活动块3进行稳定，即通过第一把手42而带动螺纹杆41的转动，从而使螺纹杆41向前运动，从而与延伸杆2上的限位口对应，则通过螺纹杆41对活动块3和延伸杆2进行限位，从而稳定的将活动块3放置在桌面上。

接着将清洁刮片23与环形玻璃面的顶部相抵，即使控制板18向后拉动而使带动杆19进行转动，则随着带动杆19的转动就会使放置板22向下运动，从而使清洁刮片23与环形玻璃面的顶部接触，再通过第二限位机构24对控制板18进行限位，放置控制板18向回运动，即通过第二把手242使插杆241向下运动，从而与固定板16顶部的限位槽对应，从而通过插杆241对控制板18进行限位，则将清洁刮片23稳定。

最后通过转动电机7带动环形玻璃的转动，即转动电机7通过转轴8带动连接板9的转动，而连接板9就会带动固定杆141的转动，则固定杆141转动到限位块13上的第一滑槽内时，由于限位块13向下突起，则固定杆141慢慢的向下运动，固定杆141就会随着第一连接块142上的第一滑槽向下运动，从而使两个第二连接块144向两侧运动，则随着第二连接块144向两侧运动时就会通过第一调节杆156a使抵压块152a向上运动，直至固定杆运动到限位块13的底部时，抵压块152a顶部的第一橡胶层155a刚好与环形玻璃的底部相抵，同时环形玻璃的顶部通过清洁刮片23相抵，则随着转轴8的转动就会使抵压块152a带动环形玻璃的转动，即通过第一橡胶层155a的摩擦力给环形玻璃一个瞬间的动力，通过这个动力带动环形玻璃和圆形玻璃的转动，这样随着环形玻璃的转动就会通过固定的清洁刮片23对环形玻璃的顶部进行清洁。

实施例2

参照图8，本实施例与实施例1不同之处在于带动机构15的不同，本实施例中的带动机构15包括固定连接在第二连接块144上呈水平设置的控制杆151b，开口的内侧壁设有运动口，运动口内固定连接有第三固定轴152b，第三固定轴152b上转动连接有呈倾斜设置的第二调节杆153b，第二调节杆153b靠近控制杆151b的一端倾斜向下，第二调节杆153b上设有与控制杆151b对应的活动槽，控制杆151b的两侧均固定连接有第三滑块154b，活动槽的内侧壁设有与第三滑块154b对应的第四滑槽，第二调节杆153b远离控制杆151b的一端顶部固定连接有第二橡胶层155b，其具有的优点为：通过这种实施方式便于小距离的调节第二调节杆153b两端的高度，则方便在环形玻璃与桌面之间的距离较小时使用，因为其调节的距离有限，不适宜环形玻璃与桌面距离较大时使用。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
