技术领域
本发明涉及花盆土壤养护技术领域，具体为一种花盆板结土壤用的修整设备。
背景技术
花盆内的土壤为盆栽植物提供养分供其成长，植物的生长需要经常进行灌溉浇水，花盆内的土壤在长期使用之后不可避免的会产生一些板结土壤，在对板结土壤进行破碎时一般采用铲子对其进行拍碎，但板结土壤之间相互粘接，大块的板结土壤拍碎之后还是会有较多的小颗粒土壤，需要使用者借助外物进行反复的敲拍，操作强度较大，且在对土壤进行敲拍时容易导致拍碎土壤的溅射，不便于破碎土壤的收集，而市场上针对花盆板结土壤进行修整的设备较少，因此需要一种花盆板结土壤用的修整设备对板结土壤进行修整破碎，以便于土壤的再次重复利用，降低资源的浪费。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种花盆板结土壤用的修整设备，解决了花盆板结土壤进行修整的操作强度较大的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种花盆板结土壤用的修整设备，包括机体，所述机体的侧面底部开设有排土环槽，机体的内侧底部固定连接有排土凸球，机体的内侧设置有盛放盘，盛放盘上开设有滤土孔，机体的内侧背面通过螺栓固定连接有加固定轴，加固定轴上固定穿插有扭矩轴承，扭矩轴承的顶部两侧均固定连接有力矩杆，两个力矩杆在远离扭矩轴承的一端均固定连接在盛放盘的底部，排土凸球的顶部中间位置开设有横向摇摆通槽，扭矩轴承的底部中间位置固定连接有摇摆连接杆，摇摆连接杆在远离扭矩轴承的一端贯穿横向摇摆通槽并延伸至排土凸球的内侧，机体的内侧底部通过螺栓固定连接有横向推动机构，扭矩轴承的底部侧面与排土凸球的顶部之间固定连接有防土可伸缩橡胶片，摇摆连接杆在排土凸球内侧的一端与横向推动机构相连接，盛放盘的左右侧面与机体左右侧面之间均固定连接有辅助弹簧，盛放盘的顶部侧面与机体的内侧壁之间固定连接有下位可伸缩橡胶套，机体的内侧顶部设置有推动调节机构，机体的顶部左右侧面之间固定连接有加固板，加固板的下表面两侧均固定连接有垂直滑杆，两个垂直滑杆的末端均固定连接有限位块，两个垂直滑杆之间活动连接有安装板，安装板的下表面通过螺栓固定连接有力矩电机，力矩电机的底部表面固定连接有圆形隔板，圆形隔板的侧面和机体的内侧壁之间固定连接有上位可伸缩橡胶套，力矩电机的输出轴贯穿圆形隔板的上表面并固定连接有上位旋转盘，上位旋转盘的底部表面固定连接有破碎件，机体的正面设置有开关门，机体的正面顶部设置有控制面板。
优选的，所述横向推动机构包括固定箱、驱动电机、转动圆盘、第一活动连接杆、第二活动连接杆和万向连接球头，机体的内侧底部通过螺栓固定连接有固定箱，固定箱的内侧壁固定连接有驱动电机，驱动电机的输出轴末端固定连接有转动圆盘，转动圆盘的正面通过连接销轴活动连接有第一活动连接杆，第一活动连接杆的末端通过销轴活动连接有第二活动连接杆，第二活动连接杆的末端贯穿固定箱的右侧内壁并延伸至固定箱的外侧，第二活动连接杆在固定箱外侧的一端固定连接有万向连接球头，万向连接球头在远离第二活动连接杆的一端于摇摆连接杆固定连接。
优选的，所述推动调节机构包括垂直加固丝杆、加固块、丝杆螺母、垂直延伸杆和活动通孔，机体的内侧顶部设置有垂直加固丝杆，垂直加固丝杆的一端通过轴承底座活动连接在加固板的上表面中间位置，机体的顶部中间位置的通孔处固定连接有加固块，加固块的表面开设有与通孔相连通的连通孔，垂直加固丝杆的顶部贯穿机体顶部的通孔和加固块的连通孔并固定连接有星形把手，垂直加固丝杆上螺纹连接有丝杆螺母，丝杆螺母的底部表面两侧均固定连接有垂直延伸杆，加固板的表面开设有垂直延伸杆外径大小相适配的活动通孔，两个垂直延伸杆的末端分别贯穿两个活动通孔并分别固定连接在安装板的上表面两侧。
优选的，所述破碎件包括窄片板、焊接片、破碎刃和橡胶防护层，上位旋转盘的底部表面通过螺钉固定连接有焊接片，焊接片的下表面粘接有窄片板，窄片板的左右侧面底部均设置有破碎刃，窄片板的底部设置有锥形状，窄片板底部锥形状部分粘接有橡胶防护层，窄片板采用硬质不锈钢弹性金属材质，破碎件均匀分布在上位旋转盘的底部表面。
优选的，所述控制面板与力矩电机和驱动电机之间的连接关系为电性连接，控制面板可以控制力矩电机和驱动电机的开关及运行状态。
优选的，所述上位旋转盘位于盛放盘的正上方，上位旋转盘、盛放盘和圆形隔板的中心在同一垂直线上，扭矩轴承位于盛放盘的正下方，扭矩轴承位于排土环槽的横向摇摆通槽正上方。
优选的，所述盛放盘两侧的辅助弹簧关于盛放盘左右对称设置，力矩电机两侧的垂直滑杆关于力矩电机对称设置。
优选的，所述排土凸球的顶部表面和侧面均为光滑设置，以便于经过修整过后的土壤通过排土环槽排出机体的内侧。
(三)有益效果
本发明提供了一种花盆板结土壤用的修整设备。具备以下有益效果：
(1)、本发明通过设置机体、排土凸球、盛放盘、扭矩轴承、摇摆连接杆、横向推动机构、辅助弹簧、推动调节机构、垂直滑杆、力矩电机、上位旋转盘、破碎件和控制面板相互配合，在设备使用时，将需要进行修整的板结土壤放置在盛放盘的内侧，然后关闭开关门，通过控制面板启动力矩电机和横向推动机构，力矩电机的输出轴带动上位旋转盘进行旋转，上位旋转盘上的破碎件对板结的土壤进行强力破碎，而横向推动机构通过摇摆连接杆带动扭矩轴承进旋转，扭矩轴承带动两个力矩杆进行摇摆，从而使得力矩杆带动盛放盘进行摆动，而盛放盘内的板结土壤在摇摆力的作用下做不规则的活动，使得破碎件对板结的土壤进行强制破碎，而经过破碎的土壤，通过滤土孔漏到机体的内侧底部并通过排土环槽排出机体的内侧，在对板结土壤进行破碎修整的同时，还可以通过推动调节机构对上位旋转盘的高度进行调节，缩短破碎件与盛放盘内侧之间的距离，以达到对板结土壤进行进一步破碎的目的，解决了现有的花盆板结土壤进行修整的操作强度较大的问题。
(2)、本发明通过设置机体、排土凸球、盛放盘、扭矩轴承、摇摆连接杆、横向推动机构、辅助弹簧、推动调节机构、垂直滑杆、力矩电机、上位旋转盘、破碎件和控制面板相互配合，在设备使用时，将需要进行修整的板结土壤放置在盛放盘的内侧，然后关闭开关门，通过控制面板启动力矩电机和横向推动机构，力矩电机的输出轴带动上位旋转盘进行旋转，上位旋转盘上的破碎件对板结土壤进行强制破碎，此时驱动电机的输出轴带动转动圆盘进行旋转，转动圆盘带动第一活动连接杆进行活动，第一活动连接杆通过销轴带动第二活动连接杆进行活动，第二活动连接杆通过万向连接球头对摇摆连接杆进行推动，而万向连接球头的球头角度随着对摇摆连接杆的推动而改变，摇摆连接杆带动扭矩轴承的外圈进行活动，扭矩轴承的外圈带动力矩杆进行活动，力矩杆带动盛放盘进行活动，盛放盘内的板结土壤进行活动，随着驱动电机输出轴的转动，转动圆盘进行圆周旋转，使得转动圆盘通过一系列的连接结构带动盛放盘做左右摇摆的循环活动，而盛放盘内的板结土壤被盛放盘施加的摇摆力进行推动活动，加快破碎件对板结土壤进行破碎修整处理，同时盛放盘的左右摇摆有效的防止破碎的土壤堵塞滤土孔，导致破碎的土壤不能导出，从而达到对破碎土壤的颗粒进行筛选的目的，达到对板结土壤破碎均匀的目的。
(3)、本发明通过设置机体、排土凸球、盛放盘、扭矩轴承、摇摆连接杆、横向推动机构、辅助弹簧、推动调节机构、垂直滑杆、力矩电机、上位旋转盘、破碎件和控制面板相互配合，在设备使用时，将需要进行修整的板结土壤放置在盛放盘的内侧，然后关闭开关门，通过控制面板启动力矩电机和横向推动机构，横向推动机构通过一系列的传动结构带动盛放盘进行左右的摇摆活动，力矩电机的输出轴带动上位旋转盘进行旋转，上位旋转盘带动破碎件进行旋转，破碎件的破碎刃对板结土壤进行冲击破碎，降低窄片板在对板结土壤进行破碎的阻力，使得破碎件进行更加有效的破碎，而窄片板的底部为锥形设置，减小窄片板作用于板结土壤的摩擦阻力，而橡胶防护层对窄片板的底部进行保护，防止窄片板末端与盛放盘的内侧壁相互刚性接触而磨损破坏，窄片板具有一定的弹性可以产生一定范围的形变，有效的保障破碎件进行旋转运行的稳定性，不会发生断裂的情况。
(4)、本发明通过设置机体、排土凸球、盛放盘、扭矩轴承、摇摆连接杆、横向推动机构、辅助弹簧、推动调节机构、垂直滑杆、力矩电机、上位旋转盘、破碎件和控制面板相互配合，在设备使用时，将需要进行修整的板结土壤放置在盛放盘的内侧，然后关闭开关门，通过控制面板启动力矩电机和横向推动机构，横向推动机构通过一系列的传动结构带动盛放盘进行左右的摇摆活动，力矩电机的输出轴带动上位旋转盘进行旋转，上位旋转盘带动破碎件进行旋转，在对板结土壤进行破碎的同时，将星型把手进行旋转，星型把手带动垂直加固丝杆进行旋转，垂直加固丝杆带动丝杆螺母进行活动，丝杆螺母推动垂直延伸杆向下活动，垂直延伸杆推动安装板向下活动，安装板沿着垂直滑杆向下活动，使得安装板稳定的推动力矩电机向下活动，力矩电机的输出轴推动上位旋转盘进行旋转下降，使得上位旋转盘在进行旋转的同时进行下降，缩短破碎件与盛放盘内侧壁之间的距离，而盛放盘左右摇摆活动，将内部盛放的板结土壤向上推动抛动，使得破碎件更加有效对板结土壤进行破碎，当丝杆螺母活动到垂直加固丝杆的底部极限位置之后，此时破碎件的底部与摇摆的盛放盘内侧壁之间留有一定的间隙，保障机构之间配合运行的稳定性，防止破碎件与盛放盘内侧壁相互接触碰触，提高板结土壤破碎完成的速度和质量，破碎之后的土壤通过滤土孔漏到机体的内侧底部，破碎之后的土壤从排土凸球顶部的滑落，最后通过排土环槽排出机体的内侧，落在机体底部的集土环槽内，便于经过修整土壤的收集使用。
附图说明

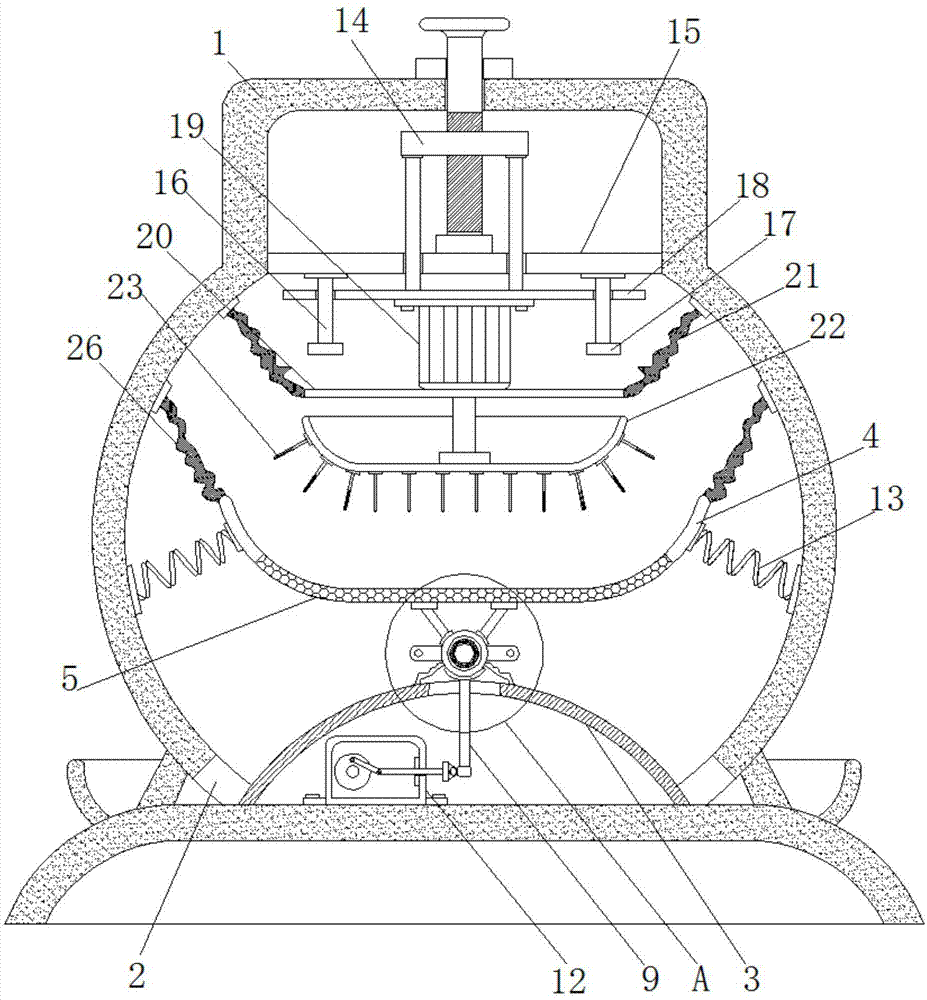

图1为本发明结构示意图；
图2为图1中A处放大图；
图3为本发明横向推动机构结构示意图；
图4为本发明推动调节机构和机体连接示意图；
图5为本发明示意图；
图6为本发明破碎件示意图。
图中：1机体、2排土环槽、3排土凸球、4盛放盘、5滤土孔、6加固定轴、7扭矩轴承、8力矩杆、9摇摆连接杆、10防土可伸缩橡胶片、11摇摆通槽、12横向推动机构、121固定箱、122驱动电机、123转动圆盘、124第一活动连接杆、125第二活动连接杆、126万向连接球头、13辅助弹簧、14推动调节机构、141垂直加固丝杆、142加固块、143丝杆螺母、144垂直延伸杆、145活动通孔、15加固板、16垂直滑杆、17限位块、18安装板、19力矩电机、20圆形隔板、21上位可伸缩橡胶套、22上位旋转盘、23破碎件、231窄片板、232焊接片、233破碎刃、234橡胶防护层、24开关门、25控制面板、26下位可伸缩橡胶套。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
如图1-6所示，本发明提供一种技术方案：一种花盆板结土壤用的修整设备，包括机体1，机体1的侧面底部开设有排土环槽2，机体1的侧面底部设置有集图环槽用于收集土壤，机体1的内侧底部固定连接有排土凸球3，排土凸球3的顶部表面和侧面均为光滑设置，以便于经过修整过后的土壤通过排土环槽2排出机体1的内侧，机体1的内侧设置有盛放盘4，盛放盘4上开设有滤土孔5，机体1的内侧背面通过螺栓固定连接有加固定轴6，加固定轴6上固定穿插有扭矩轴承7，扭矩轴承7的顶部两侧均固定连接有力矩杆8，两个力矩杆8在远离扭矩轴承7的一端均固定连接在盛放盘4的底部，排土凸球3的顶部中间位置开设有横向摇摆通槽11，扭矩轴承7的底部中间位置固定连接有摇摆连接杆9，摇摆连接杆9在远离扭矩轴承7的一端贯穿横向摇摆通槽11并延伸至排土凸球3的内侧，机体1的内侧底部通过螺栓固定连接有横向推动机构12，扭矩轴承7的底部侧面与排土凸球3的顶部之间固定连接有防土可伸缩橡胶片10，防土可伸缩橡胶片10防止土壤进入排土凸球3的内侧，摇摆连接杆9在排土凸球3内侧的一端与横向推动机构12相连接，横向推动机构12包括固定箱121、驱动电机122、转动圆盘123、第一活动连接杆124、第二活动连接杆125和万向连接球头126，机体1的内侧底部通过螺栓固定连接有固定箱121，固定箱121的内侧壁固定连接有驱动电机122，驱动电机122的输出轴末端固定连接有转动圆盘123，转动圆盘123的正面通过连接销轴活动连接有第一活动连接杆124，第一活动连接杆124的末端通过销轴活动连接有第二活动连接杆125，第二活动连接杆125的末端贯穿固定箱121的右侧内壁并延伸至固定箱121的外侧，第二活动连接杆125在固定箱121外侧的一端固定连接有万向连接球头126，万向连接球头126在远离第二活动连接杆125的一端于摇摆连接杆9固定连接。
盛放盘4的左右侧面与机体1左右侧面之间均固定连接有辅助弹簧13，盛放盘4的顶部侧面与机体1的内侧壁之间固定连接有下位可伸缩橡胶套26，下位可伸缩橡胶套26的设置保障盛放盘4可以左右摇摆活动，同时防止土壤溅出盛放盘4的内侧，机体1的内侧顶部设置有推动调节机构14，机体1的顶部左右侧面之间固定连接有加固板15，加固板15的下表面两侧均固定连接有垂直滑杆16，两个垂直滑杆16的末端均固定连接有限位块17，两个垂直滑杆16之间活动连接有安装板18，推动调节机构14包括垂直加固丝杆141、加固块142、丝杆螺母143、垂直延伸杆144和活动通孔145，机体1的内侧顶部设置有垂直加固丝杆141，垂直加固丝杆141的一端通过轴承底座活动连接在加固板15的上表面中间位置，机体1的顶部中间位置的通孔处固定连接有加固块142，加固块142的表面开设有与通孔相连通的连通孔，垂直加固丝杆141的顶部贯穿机体1顶部的通孔和加固块142的连通孔并固定连接有星形把手，垂直加固丝杆141上螺纹连接有丝杆螺母143，丝杆螺母143的底部表面两侧均固定连接有垂直延伸杆144，加固板15的表面开设有垂直延伸杆144外径大小相适配的活动通孔145，两个垂直延伸杆144的末端分别贯穿两个活动通孔145并分别固定连接在安装板18的上表面两侧。
安装板18的下表面通过螺栓固定连接有力矩电机19，盛放盘4两侧的辅助弹簧13关于盛放盘4左右对称设置，辅助弹簧13对盛放盘4进行辅助支撑，保障盛放盘4左右摇摆的稳定性，力矩电机19两侧的垂直滑杆16关于力矩电机19对称设置，力矩电机19的底部表面固定连接有圆形隔板20，圆形隔板20的侧面和机体1的内侧壁之间固定连接有上位可伸缩橡胶套21，上位可伸缩橡胶套21的设置对土壤进行隔离，防止土壤溅射影响力矩电机19的使用，力矩电机19的输出轴贯穿圆形隔板20的上表面并固定连接有上位旋转盘22，上位旋转盘22位于盛放盘4的正上方，上位旋转盘22、盛放盘4和圆形隔板20的中心在同一垂直线上，扭矩轴承7位于盛放盘4的正下方，扭矩轴承7位于排土环槽2的横向摇摆通槽11正上方，上位旋转盘22的底部表面固定连接有破碎件23，破碎件23包括窄片板231、焊接片232、破碎刃233和橡胶防护层234，上位旋转盘22的底部表面通过螺钉固定连接有焊接片232，焊接片232的下表面粘接有窄片板231，窄片板231的左右侧面底部均设置有破碎刃233，窄片板231的底部设置有锥形状，窄片板231底部锥形状部分粘接有橡胶防护层234，窄片板231采用硬质不锈钢弹性金属材质，破碎件23均匀分布在上位旋转盘22的底部表面。
机体1的正面设置有开关门24，机体1的正面顶部设置有控制面板25，控制面板25与力矩电机19和驱动电机122之间的连接关系为电性连接，控制面板25可以控制力矩电机19和驱动电机122的开关及运行状态。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
工作原理：在设备使用时，将需要进行修整的板结土壤放置在盛放盘4的内侧，然后关闭开关门24，通过控制面板25启动力矩电机19和横向推动机构12，力矩电机19的输出轴带动上位旋转盘22进行旋转，上位旋转盘22上的破碎件23对板结土壤进行强制破碎，此时驱动电机122的输出轴带动转动圆盘123进行旋转，转动圆盘123带动第一活动连接杆124进行活动，第一活动连接杆124通过销轴带动第二活动连接杆125进行活动，第二活动连接杆125通过万向连接球头126对摇摆连接杆9进行推动，而万向连接球头126的球头角度随着对摇摆连接杆9的推动而改变，摇摆连接杆9带动扭矩轴承7的外圈进行活动，扭矩轴承7的外圈带动力矩杆8进行活动，力矩杆8带动盛放盘4进行活动，盛放盘4内的板结土壤进行活动，随着驱动电机122输出轴的转动，转动圆盘123进行圆周旋转，使得转动圆盘123通过一系列的连接结构带动盛放盘4做左右摇摆的循环活动，而盛放盘4内的板结土壤被盛放盘4施加的摇摆力进行推动活动，加快破碎件23对板结土壤进行破碎修整处理，破碎件23的破碎刃233对板结土壤进行冲击破碎，降低窄片板231在对板结土壤进行破碎的阻力，使得破碎件23进行更加有效的破碎，而窄片板231的底部为锥形设置，减小窄片板231作用于板结土壤的摩擦阻力，而橡胶防护层234对窄片板231的底部进行保护，防止窄片板231末端与盛放盘4的内侧壁相互刚性接触而磨损破坏，窄片板231具有一定的弹性可以产生一定范围的形变，有效的保障破碎件23进行旋转运行的稳定性，同时盛放盘4的左右摇摆有效的防止破碎的土壤堵塞滤土孔5，导致破碎的土壤不能导出，从而达到对破碎土壤的颗粒进行筛选的目的，在对板结土壤进行破碎的同时，将星型把手进行旋转，星型把手带动垂直加固丝杆141进行旋转，垂直加固丝杆141带动丝杆螺母143进行活动，丝杆螺母143推动垂直延伸杆144向下活动，垂直延伸杆144推动安装板18向下活动，安装板18沿着垂直滑杆16向下活动，使得安装板18稳定的推动力矩电机19向下活动，力矩电机19的输出轴推动上位旋转盘22进行旋转下降，使得上位旋转盘22在进行旋转的同时进行下降，缩短破碎件23与盛放盘4内侧壁之间的距离，而盛放盘4左右摇摆活动，将内部盛放的板结土壤向上推动抛动，使得破碎件23更加有效对板结土壤进行破碎，当丝杆螺母143活动到垂直加固丝杆141的底部极限位置之后，此时破碎件23的底部与摇摆的盛放盘4内侧壁之间留有一定的间隙，保障机构之间配合运行的稳定性，防止破碎件23与盛放盘4内侧壁相互接触碰触，提高板结土壤破碎完成的速度和质量，破碎之后的土壤通过滤土孔5漏到机体1的内侧底部，破碎之后的土壤从排土凸球3顶部的滑落，最后通过排土环槽2排出机体1的内侧，落在机体1底部的集土环槽内，便于经过修整土壤的收集使用。
本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，电源的提供也属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
