技术领域
本发明涉及一种清洁设备，尤其涉及一种教学用教师手部粉笔灰清洁设备。
背景技术
教学是教师的教和学生的学所组成的一种人类特有的人才培养活动。通过这种活动，教师有目的、有计划、有组织地引导学生学习和掌握文化科学知识和技能，促进学生素质提高，使他们成为社会所需要的人。
教师教学过程中使用粉笔进行书写过程中会产生一定的粉笔灰，粉笔灰容易粘附在手上，因此需要对粘附在手上的粉笔灰进行清洁，目前一般是直接打开水龙头用清水进行冲洗，冲洗过程中容易导致水资源浪费，而且水从水龙头出来后容易飞溅，从而将教师的衣服弄湿，且清水冲洗清洁度较低，因此亟需研发一种能够减少水资源的浪费、清洁干净的教学用教师手部粉笔灰清洁设备。
发明内容
为了克服用清水冲洗过程中容易导致水资源浪费，容易将教师的衣服弄湿，且清水冲洗清洁度较低的缺点，要解决的技术问题是：提供一种能够减少水资源的浪费、清洁干净的教学用教师手部粉笔灰清洁设备。
本发明的技术方案为：一种教学用教师手部粉笔灰清洁设备，包括有清洁箱、支腿、漏斗、清洁机构、吸水机构、楔形块、导水管和阀门，清洁箱的底部设有支腿，清洁箱顶部的左侧开有第一通孔，第一通孔的顶部设有漏斗，漏斗连接在清洁箱上，清洁箱顶部的中间开有第二通孔，清洁箱的内壁安装有清洁机构，清洁箱顶部的右侧安装有吸水机构，清洁箱的内底壁设有楔形块，清洁箱底部的左侧连接有导水管，导水管上设有阀门。
进一步地，清洁机构包括有第一支杆、电机、第一旋转轴、第一滚筒和清洁海绵刷，清洁箱的内左右侧壁的中部水平连接有第一支杆，左右侧第一支杆的相向侧对称安装有电机，电机的输出轴上连接有第一旋转轴，第一旋转轴上连接有第一滚筒，第一滚筒上均匀设有多个清洁海绵刷。
进一步地，吸水机构包括有第一L型支杆、海绵轮、第二L型支杆、滑套、滑杆、限位块、固定杆、复位弹簧和接触轮，清洁箱顶部的右侧设有第一L型支杆，第一L型支杆的左侧设有海绵轮，清洁箱的内顶壁的右侧设有第二L型支杆，第二L型支杆的左侧设有滑套，滑套内设有滑杆，滑杆的底部设有与滑套配合的限位块，滑杆的顶部设有固定杆，固定杆与滑套之间连接有复位弹簧，滑杆穿过复位弹簧，固定杆的顶部设有与海绵轮配合的接触轮，清洁箱顶部的右侧开有第三通孔，接触轮位于第三通孔内。
进一步地，还包括有辅助机构，辅助机构包括有第二支杆、第二旋转轴、第一皮带轮、第二皮带轮、平皮带和清洁滚筒刷，清洁箱的内左右侧壁的中部偏下位置对称设有第二支杆，左右侧的第二支杆相向侧对称设有第二旋转轴，第二旋转轴上设有第一皮带轮，第一旋转轴上设有第二皮带轮，第一皮带轮与第二皮带轮之间绕有平皮带，第二旋转轴上设有位于第一皮带轮后侧的清洁滚筒刷。
进一步地，还包括有过滤机构，过滤机构包括有过滤板、拉环和钢球，漏斗内放置有过滤板，过滤板的顶部设有拉环，过滤板的底部设有钢球。
进一步地，还包括有烘干机构，烘干机构包括有第三L型支杆、风机、加热丝和挡网，第一L型支杆的顶部设有第三L型支杆，第三L型支杆的左侧安装有风机，风机的底部设有加热丝，加热丝的底部设有挡网。
初始状态的阀门为关闭，接着用户通过漏斗向清洁箱中加入一定的洁净水，启动清洁机构工作，将需要清洁的手部通过第二通孔伸入到清洁机构的工作位置，清洁机构即可对手部进行充分的清洁，清洁完毕后，将手从第二通孔中抽出，同时利用吸水机构对手部上粘附的水进行吸附，吸附完毕后，关闭清洁机构，将打开阀门，在楔形块的作用下对水进行一定的导流，使其集中导入导水管中，并从清洁箱中放出即可。
因为清洁机构包括有第一支杆、电机、第一旋转轴、第一滚筒和清洁海绵刷，清洁箱的内左右侧壁的中部水平连接有第一支杆，左右侧第一支杆的相向侧对称安装有电机，电机的输出轴上连接有第一旋转轴，第一旋转轴上连接有第一滚筒，第一滚筒上均匀设有多个清洁海绵刷。将手部伸入到左右侧的第一滚筒形成的空隙中，启动电机工作，控制左侧的电机带动第一旋转轴顺时针转动，控制右侧的电机带动第一旋转轴逆时针转动，左右侧的第一旋转轴转动通过第一滚筒带动清洁海绵刷转动，清洁海绵刷转动即可对手部进行清洁，清洁完毕后，关闭电机。
因为吸水机构包括有第一L型支杆、海绵轮、第二L型支杆、滑套、滑杆、限位块、固定杆、复位弹簧和接触轮，清洁箱顶部的右侧设有第一L型支杆，第一L型支杆的左侧设有海绵轮，清洁箱的内顶壁的右侧设有第二L型支杆，第二L型支杆的左侧设有滑套，滑套内设有滑杆，滑杆的底部设有与滑套配合的限位块，滑杆的顶部设有固定杆，固定杆与滑套之间连接有复位弹簧，滑杆穿过复位弹簧，固定杆的顶部设有与海绵轮配合的接触轮，清洁箱顶部的右侧开有第三通孔，接触轮位于第三通孔内。清洁后的手部伸入到接触轮和海绵轮之间，并不断伸入到两者之间，海绵轮在手部的作用下滚动，如此即可对手部上的水渍进行充分的吸收，而在手部伸入的过程中，复位弹簧能够通过固定杆带动接触轮不断接触到手部，使得手部更好的接触到海绵轮，如此即可提高海绵轮的吸收效果，同时限位块能够对滑杆进行位置的限定，防止其从滑套中滑出。
因为还包括有辅助机构，辅助机构包括有第二支杆、第二旋转轴、第一皮带轮、第二皮带轮、平皮带和清洁滚筒刷，清洁箱的内左右侧壁的中部偏下位置对称设有第二支杆，左右侧的第二支杆相向侧对称设有第二旋转轴，第二旋转轴上设有第一皮带轮，第一旋转轴上设有第二皮带轮，第一皮带轮与第二皮带轮之间绕有平皮带，第二旋转轴上设有位于第一皮带轮后侧的清洁滚筒刷。清洁机构工作时带动第一旋转轴转动，第一旋转轴转动带动第二皮带轮转动，第二皮带轮转动通过平皮带带动第一皮带轮转动，第一皮带轮转动通过第二旋转轴带动清洁滚筒刷转动，清洁滚筒刷转动即可对清洁海绵刷进行清洁，如此即可使清洁海绵刷处于良好的工作状态，提高本发明的使用效果。
因为还包括有过滤机构，过滤机构包括有过滤板、拉环和钢球，漏斗内放置有过滤板，过滤板的顶部设有拉环，过滤板的底部设有钢球。过滤板能够对加入到清洁箱中的水进行一定的过滤，阻止杂质进入到清洁箱中，当过滤板上积累有一定的杂质后，通过拉环将过滤板取下，将过滤板上的杂质清洁干净后再次将其复位，同时钢球能够使得放置过滤板时始终处于垂直的状态使得过滤板放置时更加的便利。
因为还包括有烘干机构，烘干机构包括有第三L型支杆、风机、加热丝和挡网，第一L型支杆的顶部设有第三L型支杆，第三L型支杆的左侧安装有风机，风机的底部设有加热丝，加热丝的底部设有挡网。控制风机和加热丝工作，加热丝即可对风机产生的气流进行加热，加热的气流吹向手部，如此即可加速手部上水分的蒸发，使得手部更快干燥，干燥完毕后，关闭风机和加热丝的电路即可。
本发明通过向清洁箱中加入一定的洁净水，并控制清洁机构和吸水机构工作，对教师的手部粘附的粉笔灰进行充分的清洁，同时利用辅助机构、过滤机构和烘干机构的优化，达到了减少水资源的浪费、清洁干净的效果。
附图说明

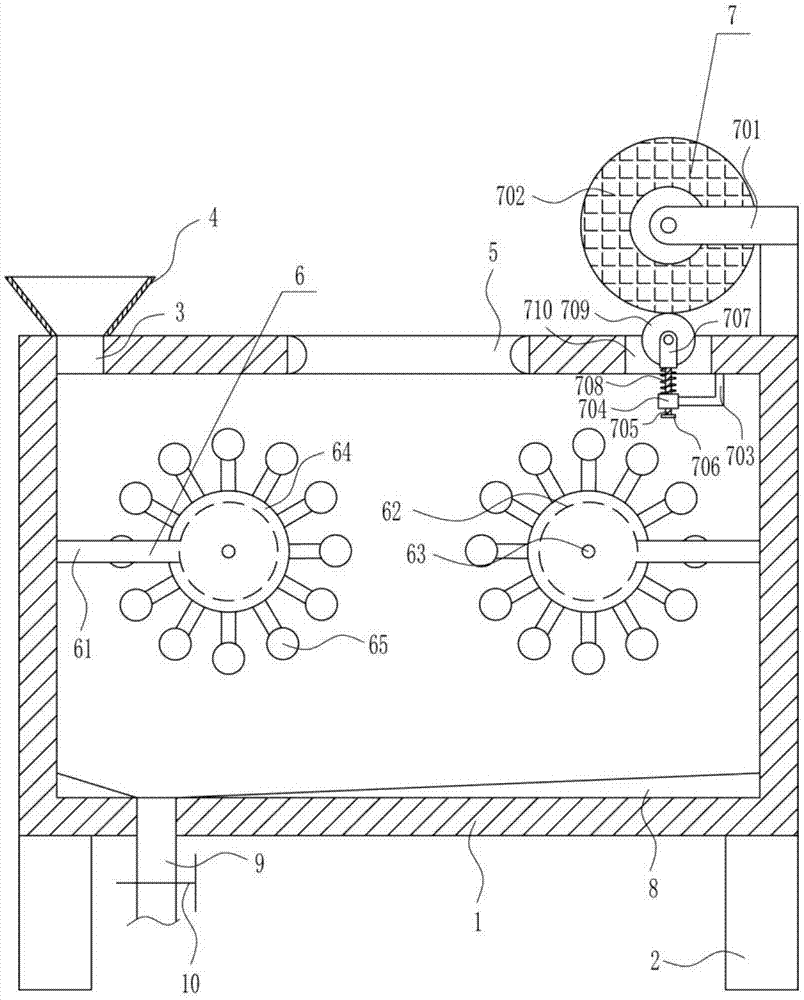

图1为本发明的第一种主视结构示意图。
图2为本发明的第二种主视结构示意图。
在图中：1清洁箱，2支腿，3第一通孔，4漏斗，5第二通孔，6清洁机构，61第一支杆，62电机，63第一旋转轴，64第一滚筒，65清洁海绵刷，7吸水机构，701第一L型支杆，702海绵轮，703第二L型支杆，704滑套，705滑杆，706限位块，707固定杆，708复位弹簧，709接触轮，710第三通孔，8楔形块，9导水管，10阀门，11辅助机构，111第二支杆，112第二旋转轴，113第一皮带轮，114第二皮带轮，115平皮带，116清洁滚筒刷，12过滤机构，121过滤板，122拉环，123钢球，13烘干机构，131第三L型支杆，132风机，133加热丝，134挡网。
具体实施方式
为使本发明的目的、技术方案和优点更加清楚，下面将结合附图对本发明作进一步地详细描述。仅此声明，本发明在文中出现或即将出现的上、下、左、右、前、后、内、外等方位用词，仅以本发明的附图为基准，其并不是对本发明的具体限定。
实施例1
一种教学用教师手部粉笔灰清洁设备，如图1-2所示，包括有清洁箱1、支腿2、漏斗4、清洁机构6、吸水机构7、楔形块8、导水管9和阀门10，清洁箱1的底部设有支腿2，清洁箱1顶部的左侧开有第一通孔3，第一通孔3的顶部设有漏斗4，漏斗4连接在清洁箱1上，清洁箱1顶部的中间开有第二通孔5，清洁箱1的内壁安装有清洁机构6，清洁箱1顶部的右侧安装有吸水机构7，清洁箱1的内底壁设有楔形块8，清洁箱1底部的左侧连接有导水管9，导水管9上设有阀门10。
实施例2
一种教学用教师手部粉笔灰清洁设备，如图1-2所示，包括有清洁箱1、支腿2、漏斗4、清洁机构6、吸水机构7、楔形块8、导水管9和阀门10，清洁箱1的底部设有支腿2，清洁箱1顶部的左侧开有第一通孔3，第一通孔3的顶部设有漏斗4，漏斗4连接在清洁箱1上，清洁箱1顶部的中间开有第二通孔5，清洁箱1的内壁安装有清洁机构6，清洁箱1顶部的右侧安装有吸水机构7，清洁箱1的内底壁设有楔形块8，清洁箱1底部的左侧连接有导水管9，导水管9上设有阀门10。
清洁机构6包括有第一支杆61、电机62、第一旋转轴63、第一滚筒64和清洁海绵刷65，清洁箱1的内左右侧壁的中部水平连接有第一支杆61，左右侧第一支杆61的相向侧对称安装有电机62，电机62的输出轴上连接有第一旋转轴63，第一旋转轴63上连接有第一滚筒64，第一滚筒64上均匀设有多个清洁海绵刷65。
实施例3
一种教学用教师手部粉笔灰清洁设备，如图1-2所示，包括有清洁箱1、支腿2、漏斗4、清洁机构6、吸水机构7、楔形块8、导水管9和阀门10，清洁箱1的底部设有支腿2，清洁箱1顶部的左侧开有第一通孔3，第一通孔3的顶部设有漏斗4，漏斗4连接在清洁箱1上，清洁箱1顶部的中间开有第二通孔5，清洁箱1的内壁安装有清洁机构6，清洁箱1顶部的右侧安装有吸水机构7，清洁箱1的内底壁设有楔形块8，清洁箱1底部的左侧连接有导水管9，导水管9上设有阀门10。
清洁机构6包括有第一支杆61、电机62、第一旋转轴63、第一滚筒64和清洁海绵刷65，清洁箱1的内左右侧壁的中部水平连接有第一支杆61，左右侧第一支杆61的相向侧对称安装有电机62，电机62的输出轴上连接有第一旋转轴63，第一旋转轴63上连接有第一滚筒64，第一滚筒64上均匀设有多个清洁海绵刷65。
吸水机构7包括有第一L型支杆701、海绵轮702、第二L型支杆703、滑套704、滑杆705、限位块706、固定杆707、复位弹簧708和接触轮709，清洁箱1顶部的右侧设有第一L型支杆701，第一L型支杆701的左侧设有海绵轮702，清洁箱1的内顶壁的右侧设有第二L型支杆703，第二L型支杆703的左侧设有滑套704，滑套704内设有滑杆705，滑杆705的底部设有与滑套704配合的限位块706，滑杆705的顶部设有固定杆707，固定杆707与滑套704之间连接有复位弹簧708，滑杆705穿过复位弹簧708，固定杆707的顶部设有与海绵轮702配合的接触轮709，清洁箱1顶部的右侧开有第三通孔710，接触轮709位于第三通孔710内。
实施例4
一种教学用教师手部粉笔灰清洁设备，如图1-2所示，包括有清洁箱1、支腿2、漏斗4、清洁机构6、吸水机构7、楔形块8、导水管9和阀门10，清洁箱1的底部设有支腿2，清洁箱1顶部的左侧开有第一通孔3，第一通孔3的顶部设有漏斗4，漏斗4连接在清洁箱1上，清洁箱1顶部的中间开有第二通孔5，清洁箱1的内壁安装有清洁机构6，清洁箱1顶部的右侧安装有吸水机构7，清洁箱1的内底壁设有楔形块8，清洁箱1底部的左侧连接有导水管9，导水管9上设有阀门10。
清洁机构6包括有第一支杆61、电机62、第一旋转轴63、第一滚筒64和清洁海绵刷65，清洁箱1的内左右侧壁的中部水平连接有第一支杆61，左右侧第一支杆61的相向侧对称安装有电机62，电机62的输出轴上连接有第一旋转轴63，第一旋转轴63上连接有第一滚筒64，第一滚筒64上均匀设有多个清洁海绵刷65。
吸水机构7包括有第一L型支杆701、海绵轮702、第二L型支杆703、滑套704、滑杆705、限位块706、固定杆707、复位弹簧708和接触轮709，清洁箱1顶部的右侧设有第一L型支杆701，第一L型支杆701的左侧设有海绵轮702，清洁箱1的内顶壁的右侧设有第二L型支杆703，第二L型支杆703的左侧设有滑套704，滑套704内设有滑杆705，滑杆705的底部设有与滑套704配合的限位块706，滑杆705的顶部设有固定杆707，固定杆707与滑套704之间连接有复位弹簧708，滑杆705穿过复位弹簧708，固定杆707的顶部设有与海绵轮702配合的接触轮709，清洁箱1顶部的右侧开有第三通孔710，接触轮709位于第三通孔710内。
还包括有辅助机构11，辅助机构11包括有第二支杆111、第二旋转轴112、第一皮带轮113、第二皮带轮114、平皮带115和清洁滚筒刷116，清洁箱1的内左右侧壁的中部偏下位置对称设有第二支杆111，左右侧的第二支杆111相向侧对称设有第二旋转轴112，第二旋转轴112上设有第一皮带轮113，第一旋转轴63上设有第二皮带轮114，第一皮带轮113与第二皮带轮114之间绕有平皮带115，第二旋转轴112上设有位于第一皮带轮113后侧的清洁滚筒刷116。
还包括有过滤机构12，过滤机构12包括有过滤板121、拉环122和钢球123，漏斗4内放置有过滤板121，过滤板121的顶部设有拉环122，过滤板121的底部设有钢球123。
还包括有烘干机构13，烘干机构13包括有第三L型支杆131、风机132、加热丝133和挡网134，第一L型支杆701的顶部设有第三L型支杆131，第三L型支杆131的左侧安装有风机132，风机132的底部设有加热丝133，加热丝133的底部设有挡网134。
初始状态的阀门10为关闭，接着用户通过漏斗4向清洁箱1中加入一定的洁净水，启动清洁机构6工作，将需要清洁的手部通过第二通孔5伸入到清洁机构6的工作位置，清洁机构6即可对手部进行充分的清洁，清洁完毕后，将手从第二通孔5中抽出，同时利用吸水机构7对手部上粘附的水进行吸附，吸附完毕后，关闭清洁机构6，将打开阀门10，在楔形块8的作用下对水进行一定的导流，使其集中导入导水管9中，并从清洁箱1中放出即可。
因为清洁机构6包括有第一支杆61、电机62、第一旋转轴63、第一滚筒64和清洁海绵刷65，清洁箱1的内左右侧壁的中部水平连接有第一支杆61，左右侧第一支杆61的相向侧对称安装有电机62，电机62的输出轴上连接有第一旋转轴63，第一旋转轴63上连接有第一滚筒64，第一滚筒64上均匀设有多个清洁海绵刷65。将手部伸入到左右侧的第一滚筒64形成的空隙中，启动电机62工作，控制左侧的电机62带动第一旋转轴63顺时针转动，控制右侧的电机62带动第一旋转轴63逆时针转动，左右侧的第一旋转轴63转动通过第一滚筒64带动清洁海绵刷65转动，清洁海绵刷65转动即可对手部进行清洁，清洁完毕后，关闭电机62。
因为吸水机构7包括有第一L型支杆701、海绵轮702、第二L型支杆703、滑套704、滑杆705、限位块706、固定杆707、复位弹簧708和接触轮709，清洁箱1顶部的右侧设有第一L型支杆701，第一L型支杆701的左侧设有海绵轮702，清洁箱1的内顶壁的右侧设有第二L型支杆703，第二L型支杆703的左侧设有滑套704，滑套704内设有滑杆705，滑杆705的底部设有与滑套704配合的限位块706，滑杆705的顶部设有固定杆707，固定杆707与滑套704之间连接有复位弹簧708，滑杆705穿过复位弹簧708，固定杆707的顶部设有与海绵轮702配合的接触轮709，清洁箱1顶部的右侧开有第三通孔710，接触轮709位于第三通孔710内。清洁后的手部伸入到接触轮709和海绵轮702之间，并不断伸入到两者之间，海绵轮702在手部的作用下滚动，如此即可对手部上的水渍进行充分的吸收，而在手部伸入的过程中，复位弹簧708能够通过固定杆707带动接触轮709不断接触到手部，使得手部更好的接触到海绵轮702，如此即可提高海绵轮702的吸收效果，同时限位块706能够对滑杆705进行位置的限定，防止其从滑套704中滑出。
因为还包括有辅助机构11，辅助机构11包括有第二支杆111、第二旋转轴112、第一皮带轮113、第二皮带轮114、平皮带115和清洁滚筒刷116，清洁箱1的内左右侧壁的中部偏下位置对称设有第二支杆111，左右侧的第二支杆111相向侧对称设有第二旋转轴112，第二旋转轴112上设有第一皮带轮113，第一旋转轴63上设有第二皮带轮114，第一皮带轮113与第二皮带轮114之间绕有平皮带115，第二旋转轴112上设有位于第一皮带轮113后侧的清洁滚筒刷116。清洁机构6工作时带动第一旋转轴63转动，第一旋转轴63转动带动第二皮带轮114转动，第二皮带轮114转动通过平皮带115带动第一皮带轮113转动，第一皮带轮113转动通过第二旋转轴112带动清洁滚筒刷116转动，清洁滚筒刷116转动即可对清洁海绵刷65进行清洁，如此即可使清洁海绵刷65处于良好的工作状态，提高本发明的使用效果。
因为还包括有过滤机构12，过滤机构12包括有过滤板121、拉环122和钢球123，漏斗4内放置有过滤板121，过滤板121的顶部设有拉环122，过滤板121的底部设有钢球123。过滤板121能够对加入到清洁箱1中的水进行一定的过滤，阻止杂质进入到清洁箱1中，当过滤板121上积累有一定的杂质后，通过拉环122将过滤板121取下，将过滤板121上的杂质清洁干净后再次将其复位，同时钢球123能够使得放置过滤板121时始终处于垂直的状态使得过滤板121放置时更加的便利。
因为还包括有烘干机构13，烘干机构13包括有第三L型支杆131、风机132、加热丝133和挡网134，第一L型支杆701的顶部设有第三L型支杆131，第三L型支杆131的左侧安装有风机132，风机132的底部设有加热丝133，加热丝133的底部设有挡网134。控制风机132和加热丝133工作，加热丝133即可对风机132产生的气流进行加热，加热的气流吹向手部，如此即可加速手部上水分的蒸发，使得手部更快干燥，干燥完毕后，关闭风机132和加热丝133的电路即可。
上述实施例，只是本发明的较佳实施例，并非用来限制本发明实施范围，故凡以本发明权利要求所述内容所做的等效变化，均应包括在本发明权利要求范围之内。
