技术领域
本发明涉及农业技术领域,尤其涉及一种蔬菜种植用喷水装置及使用方法。
背景技术
蔬菜种植过程中需要施水和肥,以使蔬菜在适宜的温度和营养环境下生长,但现有的蔬菜施水和肥主要通过人工喷洒,操作麻烦,耗时耗力。
专利号为CN106577175A的专利文件提供了一种蔬菜种植用喷水装置,其在使用时,向储水槽内加水,根据连通器原理,水会流入各个水罐中,之后再流入喷水盒中,最后通过出水孔流至蔬菜上,操作简单,节省了大量人力和时间,但是其流至蔬菜上的水并不是均匀分布的,且水中含有杂质,长时间使用会对喷水头部位造成堵塞,导致出水速度减缓或是堵死现象发生,所以我们提出蔬菜种植用喷水装置及使用方法,用于解决上述提出的问题。
发明内容
基于背景技术存在的技术问题,本发明提出了蔬菜种植用喷水装置及使用方法。
本发明提出的蔬菜种植用喷水装置,包括水箱,所述水箱的一侧连接有第一排水管,所述第一排水管的顶部设有多组喷水装置主体,且每组喷水装置主体包括两个第二排水管和一个驱动电机,所述驱动电机位于两个第二排水管之间,且第二排水管与第一排水管相连通,所述驱动电机固定安装在第一排水管的顶部,且驱动电机的输出轴上焊接有连接轴,所述连接轴的顶端焊接有转轴,所述转轴的外侧固定套设有第一齿轮,两个第二排水管的外侧均转动安装有第二齿轮,且第一齿轮分别与两个第二齿轮相啮合,所述第二齿轮的顶部两侧均开设有第一嵌入槽,所述第二齿轮的顶部接触有喷头,且喷头的底部两侧均焊接有卡块,所述卡块与第一嵌入槽相卡装,所述喷头的底部开设有第一卡槽,且第二排水管与第一卡槽相卡装,所述第二排水管的外侧开设有环形槽,所述第一卡槽的两侧内壁上均开设有凹槽,两个凹槽相互靠近的一侧内壁上均固定安装有推杆电机,所述推杆电机的输出轴上焊接有连接杆,且推杆电机的一侧设有固定块,所述固定块靠近推杆电机的一侧开设有第二卡槽,所述第二卡槽的顶部内壁和底部内壁上均开设有弧形槽,所述连接杆远离推杆电机的一端与第二卡槽相卡装,所述连接杆的顶部和底部均开设有第二嵌入槽,两个第二嵌入槽相互靠近的一侧内壁上均焊接有弹簧,两个弹簧相互远离的一端均焊接有移动块,且移动块与第二嵌入槽滑动连接,两个移动块相互远离的一侧均焊接有弧形块,所述弧形块与弧形槽相卡装,所述固定块的一侧焊接有弧形卡块,且弧形卡块与环形槽相卡装,所述喷头上设有腔室,且腔室的顶部内壁和两侧内壁上均开设有多个排水孔。
优选的,所述水箱的底部内壁上放置有水泵,且水泵的出水口上焊接有连接管,所述水箱的一侧内壁上开设有第一通孔,且连接管贯穿第一通孔并与第一排水管相连接,所述连接管与第一排水管之间连接有同一个法兰。
优选的,所述第一卡槽的顶部内壁上开设有连通孔,且连通孔与第二排水管相连通,所述连通孔的内壁上固定安装有过滤网。
优选的,所述排水孔的数量为十到十二个,且十到十二个排水孔等间距开设在腔室的顶部内壁和两侧内壁上。
优选的,所述第一嵌入槽和卡块均为矩形结构,且第一嵌入槽的内壁上设有密封垫,所述卡块通过密封垫与第一嵌入槽紧密连接。
优选的,所述驱动电机的底部焊接有第一固定板,所述第一固定板的四角位置均开设有第一螺栓孔,所述第一螺栓孔内螺纹连接有第一螺栓,所述驱动电机通过第一螺栓孔和第一螺栓固定安装在第一排水管的顶部。
优选的,所述推杆电机的一侧焊接有第二固定板,所述第二固定板的四角位置均开设有第二螺栓孔,所述第二螺栓孔内螺纹连接有第二螺栓,所述推杆电机通过第二螺栓孔和第二螺栓固定安装在凹槽远离凹槽槽口的一侧内壁上。
优选的,所述第二嵌入槽的两侧内壁上均设有滑轨,且移动块的两侧均焊接有滑块,所述滑轨与滑块滑动连接。
优选的,所述驱动电机的外侧设有保护壳,且保护壳固定安装在第一固定板上,所述保护壳的顶部开设有第二通孔,且连接轴贯穿第二通孔并与第二通孔转动连接。
本发明还提出了蔬菜种植用喷水装置的使用方法,包括以下步骤:
S1:将水箱蓄满水,并通过法兰将第一连接管和连接管连接;
S2:根据S1所述,启动水泵,利用水泵将水输送至第一排水管和第二排水管内,并通过第二排水管将水输送至腔室内,再通过腔室上开设的排水孔将水喷洒出去;
S3:根据S2中所述,启动驱动电机,利用驱动电机带动连接轴和转轴转动,并通过转轴带动第一齿轮进行转动,使得第一齿轮带动两个第二齿轮进行转动;
S4:根据S3中所述,利用第二齿轮转动,产生离心力,可以使得水喷洒均匀。
本发明的有益效果是:
1、通过水箱、水泵、第一通孔、连接管、第一排水管、第二排水管、喷头、腔室、排水孔和过滤网相配合,水泵可以将水箱内的水输送至第一排水管内,并通过第一排水管进入第二排水管内,使得水可以通过排水孔喷洒出去;
2、通过驱动电机、保护壳、连接轴、转轴、第一齿轮、第二齿轮、第一嵌入槽和卡块相配合,驱动电机可以带动连接轴进行转动,并使得转轴带动第一齿轮转动,从而使得两个第二齿轮进行转动,并使得喷头产生离心力;
3、通过第一卡槽、凹槽、推杆电机、连接杆、固定块、第二卡槽、第二嵌入槽、弹簧、移动块、弧形块、弧形槽和环形槽相配合,推杆电机可以带动连接杆进行移动,并通过连接杆带动固定块进行移动,使得弧形卡块与环形槽相卡装,从而可以将喷头固定在第二排水管上。
本发明使用方便,操作简单,通过水泵可以将水输送至各个第二排水管中,然后再通过喷头上的排水孔将水喷洒出去,利用驱动电机带动第一齿轮转动,就可以使得两个第二齿轮进行转动,并使得喷头产生离心力,使得水喷洒均匀,通过推杆电机可以带动固定块和弧形卡块进行移动,从而可以对喷头进行拆卸,便于对过滤网进行清理。
附图说明

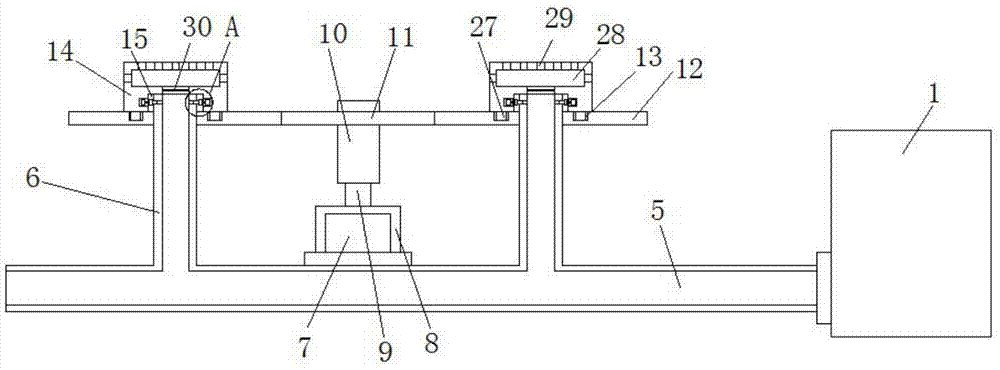

图1为本发明提出的蔬菜种植用喷水装置的结构示意图;
图2为本发明提出的蔬菜种植用喷水装置的A结构示意图;
图3为本发明提出的蔬菜种植用喷水装置的B结构示意图;
图4为本发明提出的蔬菜种植用喷水装置中弧形块的连接图;
图5为本发明提出的蔬菜种植用喷水装置中水箱的剖视图。
图中:1水箱、2水泵、3第一通孔、4连接管、5第一排水管、6第二排水管、7驱动电机、8保护壳、9连接轴、10转轴、11第一齿轮、12第二齿轮、13第一嵌入槽、14喷头、15第一卡槽、16凹槽、17推杆电机、18连接杆、19固定块、20第二卡槽、21第二嵌入槽、22弹簧、23移动块、24弧形块、25弧形槽、26环形槽、27卡块、28腔室、29排水孔、30过滤网。
具体实施方式
下面结合具体实施例对本发明作进一步解说。
实施例
参考图1-5,本实施例中提出了蔬菜种植用喷水装置,包括水箱1,水箱1的一侧连接有第一排水管5,第一排水管5的顶部设有多组喷水装置主体,且每组喷水装置主体包括两个第二排水管6和一个驱动电机7,驱动电机7位于两个第二排水管6之间,且第二排水管6与第一排水管5相连通,驱动电机7固定安装在第一排水管5的顶部,且驱动电机7的输出轴上焊接有连接轴9,连接轴9的顶端焊接有转轴10,转轴10的外侧固定套设有第一齿轮11,两个第二排水管6的外侧均转动安装有第二齿轮12,且第一齿轮11分别与两个第二齿轮12相啮合,第二齿轮12的顶部两侧均开设有第一嵌入槽13,第二齿轮12的顶部接触有喷头14,且喷头14的底部两侧均焊接有卡块27,卡块27与第一嵌入槽13相卡装,喷头14的底部开设有第一卡槽15,且第二排水管6与第一卡槽15相卡装,第二排水管6的外侧开设有环形槽26,第一卡槽15的两侧内壁上均开设有凹槽16,两个凹槽16相互靠近的一侧内壁上均固定安装有推杆电机17,推杆电机17的输出轴上焊接有连接杆18,且推杆电机17的一侧设有固定块19,固定块19靠近推杆电机17的一侧开设有第二卡槽20,第二卡槽20的顶部内壁和底部内壁上均开设有弧形槽25,连接杆18远离推杆电机17的一端与第二卡槽20相卡装,连接杆18的顶部和底部均开设有第二嵌入槽21,两个第二嵌入槽21相互靠近的一侧内壁上均焊接有弹簧22,两个弹簧22相互远离的一端均焊接有移动块23,且移动块23与第二嵌入槽21滑动连接,两个移动块23相互远离的一侧均焊接有弧形块24,弧形块24与弧形槽25相卡装,固定块19的一侧焊接有弧形卡块,且弧形卡块与环形槽26相卡装,喷头14上设有腔室28,且腔室28的顶部内壁和两侧内壁上均开设有多个排水孔29,在水箱1、水泵2、第一通孔3、连接管4、第一排水管5、第二排水管6、喷头14、腔室28、排水孔29和过滤网30的配合下,水泵2可以将水箱1内的水输送至第一排水管5内,并利用第一排水管5进入第二排水管6内,使得水可以利用排水孔29喷洒出去;在驱动电机7、保护壳8、连接轴9、转轴10、第一齿轮11、第二齿轮12、第一嵌入槽13和卡块27的配合下,驱动电机7可以带动连接轴9进行转动,并使得转轴10带动第一齿轮11转动,从而使得两个第二齿轮12进行转动,并使得喷头14产生离心力;在第一卡槽15、凹槽16、推杆电机17、连接杆18、固定块19、第二卡槽20、第二嵌入槽21、弹簧22、移动块23、弧形块24、弧形槽25和环形槽26的配合下,推杆电机17可以带动连接杆18进行移动,并利用连接杆18带动固定块19进行移动,使得弧形卡块与环形槽26相卡装,从而可以将喷头14固定在第二排水管6上,本发明使用方便,操作简单,利用水泵2可以将水输送至各个第二排水管6中,然后再利用喷头14上的排水孔29将水喷洒出去,利用驱动电机7带动第一齿轮11转动,就可以使得两个第二齿轮12进行转动,并使得喷头14产生离心力,使得水喷洒均匀,利用推杆电机17可以带动固定块19和弧形卡块进行移动,从而可以对喷头14进行拆卸,便于对过滤网30进行清理。
本实施例中,水箱1的底部内壁上放置有水泵2,且水泵2的出水口上焊接有连接管4,水箱1的一侧内壁上开设有第一通孔3,且连接管4贯穿第一通孔3并与第一排水管5相连接,连接管4与第一排水管5之间连接有同一个法兰,第一卡槽15的顶部内壁上开设有连通孔,且连通孔与第二排水管6相连通,连通孔的内壁上固定安装有过滤网30,排水孔29的数量为十到十二个,且十到十二个排水孔9等间距开设在腔室28的顶部内壁和两侧内壁上,第一嵌入槽13和卡块27均为矩形结构,且第一嵌入槽13的内壁上设有密封垫,卡块27通过密封垫与第一嵌入槽13紧密连接,驱动电机7的底部焊接有第一固定板,第一固定板的四角位置均开设有第一螺栓孔,第一螺栓孔内螺纹连接有第一螺栓,驱动电机7通过第一螺栓孔和第一螺栓固定安装在第一排水管5的顶部,推杆电机17的一侧焊接有第二固定板,第二固定板的四角位置均开设有第二螺栓孔,第二螺栓孔内螺纹连接有第二螺栓,推杆电机17通过第二螺栓孔和第二螺栓固定安装在凹槽16远离凹槽16槽口的一侧内壁上,第二嵌入槽21的两侧内壁上均设有滑轨,且移动块23的两侧均焊接有滑块,滑轨与滑块滑动连接,驱动电机7的外侧设有保护壳8,且保护壳8固定安装在第一固定板上,保护壳8的顶部开设有第二通孔,且连接轴9贯穿第二通孔并与第二通孔转动连接,在水箱1、水泵2、第一通孔3、连接管4、第一排水管5、第二排水管6、喷头14、腔室28、排水孔29和过滤网30的配合下,水泵2可以将水箱1内的水输送至第一排水管5内,并利用第一排水管5进入第二排水管6内,使得水可以利用排水孔29喷洒出去;在驱动电机7、保护壳8、连接轴9、转轴10、第一齿轮11、第二齿轮12、第一嵌入槽13和卡块27的配合下,驱动电机7可以带动连接轴9进行转动,并使得转轴10带动第一齿轮11转动,从而使得两个第二齿轮12进行转动,并使得喷头14产生离心力;在第一卡槽15、凹槽16、推杆电机17、连接杆18、固定块19、第二卡槽20、第二嵌入槽21、弹簧22、移动块23、弧形块24、弧形槽25和环形槽26的配合下,推杆电机17可以带动连接杆18进行移动,并利用连接杆18带动固定块19进行移动,使得弧形卡块与环形槽26相卡装,从而可以将喷头14固定在第二排水管6上,本发明使用方便,操作简单,利用水泵2可以将水输送至各个第二排水管6中,然后再利用喷头14上的排水孔29将水喷洒出去,利用驱动电机7带动第一齿轮11转动,就可以使得两个第二齿轮12进行转动,并使得喷头14产生离心力,使得水喷洒均匀,利用推杆电机17可以带动固定块19和弧形卡块进行移动,从而可以对喷头14进行拆卸,便于对过滤网30进行清理。
本实施例中,在使用本发明时,先启动水泵2,利用水泵2将水箱1内的水输送至第一连接管5和第二连接管6内,此时喷头14已经安装完成,水箱1内的水就会流经喷头14上的腔室28,然后从排水孔29中喷出,然后启动驱动电机7,利用驱动电机7带动连接轴9进行转动,并使得转轴10转动,转轴10就会带动第一齿轮11进行转动,因为第一齿轮11与两个第二齿轮12相啮合,所以当第一齿轮11转动时,两个第二齿轮12就会跟着转动,又因为喷头14是卡装在第二齿轮12上的,所以当第二齿轮12转动时,喷头14就会产生离心力,从而使得经排水孔29喷洒出来的水会更加均匀,当喷头14堵塞时,启动推杆电机17,利用推杆电机17带动连接杆18进行移动,并通过连接杆18带动固定块19进行移动,从而使得弧形卡块脱离环形槽26,此时就可以将喷头14从第二排水管6上取下来,然后对连通孔内的过滤网30进行清理,清理完成后,将喷头14安装回去即可。
本发明还提出了蔬菜种植用喷水装置的使用方法,包括以下步骤:
S1:将水箱蓄满水,并利用法兰将第一连接管5和连接管4连接;
S2:根据S1所述,启动水泵2,利用水泵2将水输送至第一排水管5和第二排水管6内,并利用第二排水管6将水输送至腔室28内,再利用腔室28上开设的排水孔29将水喷洒出去;
S3:根据S2中所述,启动驱动电机7,利用驱动电机7带动连接轴9和转轴10转动,并利用转轴10带动第一齿轮11进行转动,使得第一齿轮11带动两个第二齿轮12进行转动;
S4:根据S3中所述,利用第二齿轮12转动,产生离心力,可以使得水喷洒均匀。
以上所述,仅为本发明较佳的具体实施方式,但本发明的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本发明揭露的技术范围内,根据本发明的技术方案及其发明构思加以等同替换或改变,都应涵盖在本发明的保护范围之内。
