技术领域
本发明涉及厨房用具技术领域，尤其涉及一种自消泡式高压锅。
背景技术
高压锅又叫压力锅，压力煲，是一种厨房的锅具。压力锅通过液体在较高气压下沸点会提升这一物理现象，对水施加压力，使水可以达到较高温度而不沸腾，以加快炖煮食物的效率。用它可以将被蒸煮的食物加热到100℃以上，在高海拔地区，利用压力锅可避免水沸点降低而不易煮熟食物的问题。
目前，现有的高压锅的锅盖上都会设置是一个排气管，排气管上端套有一个泄压阀，在锅体体气压过大时，可通过气流将泄压阀顶起并旋转向外排气，以免由于锅体内气压过大发生爆炸事故；然而现有的高压锅在焖煮食物时容易产生大量的气泡，气泡携带了大量的杂碎食物从排气管内溢出，这样不仅会造成大量食物的浪费，同时气泡在泄压阀内破裂后产生的水渍会在泄压阀快速旋转的过程中被甩出，用户不得不耗费大量的时间来清理灶台和灶具；当用户在灶台附近烧饭做菜时，高温的液态水掺杂着细碎的食物还会被甩至用户身体上，极容易造成烫伤事故；此外，从排气管溢出进入泄压阀的食物容易堵塞阀体上的排气孔，继而导致泄压阀的排气受阻，进而导致高压锅内气压大幅超过了临界值，如果不及时进行清堵，容易引发安全事故。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种自消泡式高压锅。
为了实现上述目的，本发明采用了如下技术方案：
一种自消泡式高压锅，包括设置在锅体上端的锅盖以及设置在锅盖上端的排气管，所述排气管的上端套有泄压阀，所述锅体内竖直设有转轴，所述转轴贯穿排气管，所述泄压阀的内顶部固定连接有螺杆，所述螺杆的下端与转轴螺纹连接，所述转轴位于锅体内的侧壁嵌设有多块第一永磁体，所述第一永磁体的侧壁套设有阻尼套筒，所述阻尼套筒的外侧套设有圆环，所述圆环的下端面沿其周向等间距设有多个与第一永磁体一一对应的条形槽，所述条形槽靠近第一永磁体的内壁设有圆腔，所述圆腔内设有与其内壁滑动连接的第二永磁体，所述第二永磁体通过弹簧弹性连接在圆腔的内壁上，所述第二永磁体靠近条形槽的一端固定连接有推杆，所述推杆与条形槽的内壁滑动连接，所述条形槽的内壁等间距转动连接有多组三角板，位于前后的两个所述三角板之间固定连接有消泡板，所述推杆的侧壁倾斜设有多个与三角板一一对应的连接杆，所述连接杆远离推杆的一端与三角板转动连接。
优选地，所述消泡板为扇叶状，所述消泡板的下端为内凹状，所述消泡板的下端设有导流槽。
优选地，所述转轴的下端转动连接有搅拌叶。
优选地，所述转轴和圆环均采用钢化玻璃制成。
优选地，所述条形槽远离第二永磁体的一端为弧状结构。
本发明随着锅体被持续加热，锅体内的温度升高，锅体内的气泡也逐渐增加，温度升高使第一永磁体与第二永磁体消磁，在弹簧弹力的推动下第二永磁体移动，同时推杆通过连接杆推动三角板转动，三角板转动使消泡板从条形槽内倾斜出来，进而使消泡板的尖端朝下，刚产生的大气泡触碰到消泡板的尖状边角，进而被消泡板戳破，完成一级消泡；当锅体内的气压达到泄压阀的临界值时，泄压阀被顶起，同时在高速气流的作用下开始旋转，泄压阀转动带动与之连接的转轴进行转动，转轴转动带动圆环转动，圆环转动在离心力的作用下使多块第二永磁体向四周散开，使消泡板与圆环之间的倾斜角加大，圆环转动带动消泡板进行转动，不仅可形成圆形的消泡路径，增加消泡面积，同时还可在锅体内部形成扰动气泡的扰流，增加气泡与消泡板接触的概率，进而提高效果的效果，以此来完成二级消泡；此外，在离心力的作用下，条形槽内的水渍向边缘移动，最终凝结成水珠从弧状结构的出口落下，减少条形槽内的污渍残留，方便后续的清洗，同时搅拌叶转动可对锅体内的食物进行搅拌，防止食物粘锅或烧焦；本发明通过在锅体内完成高效的消泡操作，避免气泡携带大量的细碎食物进入排气管并进入泄压阀中，不仅有效的避免食物的浪费，同时还有效降低了泄压阀被堵塞的概率，提高了高压锅的安全性。
附图说明

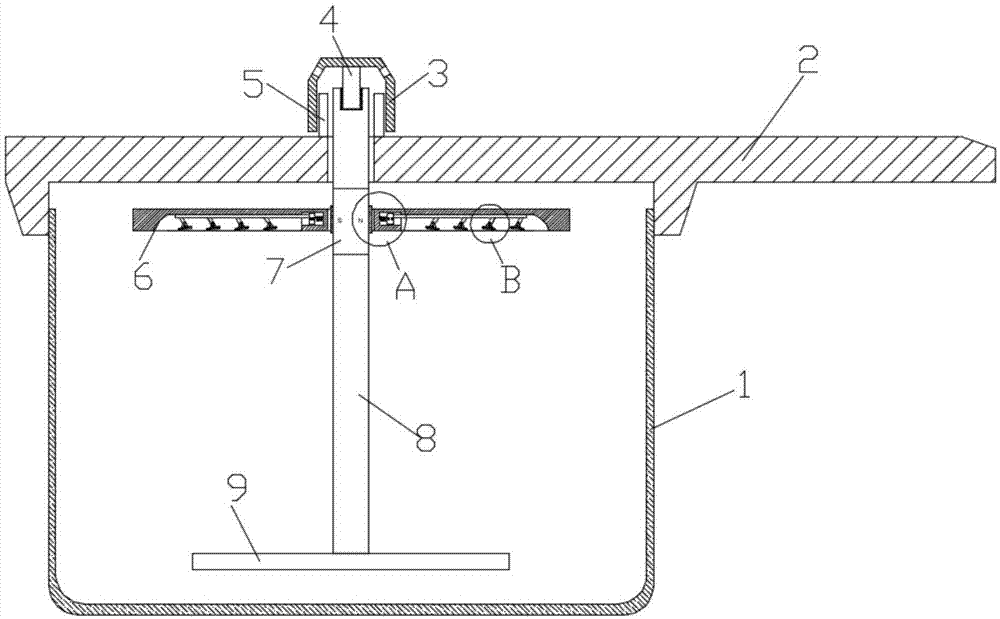

图1为本发明的结构示意图；
图2为图1中A处结构放大示意图；
图3为图1中B处结构放大示意图；
图4为本发明中消泡板的结构示意图；
图5为为本发明中第一永磁体在转轴中的分布图。
图中：1锅体、2锅盖、3泄压阀、4螺杆、5排气管、6条形槽、7第一永磁体、8转轴、9搅拌叶、10阻尼套筒、11圆腔、12圆环、13推杆、14第二永磁体、15弹簧、16连接杆、17三角板、18消泡板、19导流槽。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
参照图1-5，一种自消泡式高压锅，包括设置在锅体1上端的锅盖2以及设置在锅盖2上端的排气管5，排气管5的上端套有泄压阀3，锅体1内竖直设有转轴8，转轴8的下端转动连接有搅拌叶9，转轴8的上端贯穿排气管5并与排气管5预留有排气间隙，泄压阀3的内顶部固定连接有螺杆4，螺杆4的下端与转轴8螺纹连接，转轴8位于锅体1内的侧壁上等距嵌设有多块第一永磁体7，多块第一永磁体7呈圆形分布，且相邻两个第一永磁体7的N极轮流朝外(如图5所示)，第一永磁体7的侧壁套设有阻尼套筒10，阻尼套筒10的外侧套设有圆环12，圆环12的下端面沿其周向等间距设有多个与第一永磁体7一一对应的条形槽6，条形槽6靠近第一永磁体7的内壁设有圆腔11，圆腔11内设有与其内壁滑动连接的第二永磁体14，第二永磁体14通过弹簧15弹性连接在圆腔11靠近阻尼套筒10一端的内壁上，需要注意的是，初始状态时，第二永磁体14与其对应的第一永磁体7的异性相吸；第二永磁体14靠近条形槽6的一端固定连接有推杆13，推杆13与条形槽6的内壁滑动连接，条形槽6内壁上等间距转动连接有多组三角板17，位于前后的两个三角板17之间固定连接有消泡板18(见图3，纸面向外为前，纸面向内为后)，消泡板18为扇叶状；具体的，消泡板18的下端为内凹状，消泡板18的下端设有导流槽19，推杆13的侧壁转动连接有多个与三角板17一一对应的连接杆16，连接杆16远离推杆13的一端与三角板17转动连接，此处三角板17相当于一个传动杠杆，连接杆16的水平移动可带动三角板17进行旋转，进而带动消泡板18旋转。
本发明中，使用前，将转轴8与泄压阀3组装在锅盖2上，具体操作为，将转轴8穿过排气管5并与螺杆4连接；使用时，随着锅体1被持续加热，锅体1内的温度升高，锅体1内的气泡也逐渐增加，温度升高使第一永磁体7与第二永磁体14消磁，在弹簧15弹力的推动下第二永磁体14移动，同时推杆13通过连接杆16推动三角板17转动，三角板17转动使消泡板18从条形槽6内倾斜出来，进而使消泡板18的尖端朝下，刚产生的大气泡触碰到消泡板18的尖状边角，进而被消泡板18戳破，完成一级消泡；当锅体1内的气压达到泄压阀3的临界值时，泄压阀3被顶起，同时在高速气流的作用下开始旋转，泄压阀3转动带动与之连接的转轴8进行转动，转轴8转动带动圆环12转动，圆环12转动在离心力的作用下使多块第二永磁体14向四周散开，使消泡板18与圆环12之间的倾斜角加大，圆环12转动带动消泡板18进行转动，不仅可形成圆形的消泡路径，增加消泡面积，同时还可在锅体1内部形成扰动气泡的扰流，增加气泡与消泡板18接触的概率，进而提高效果的效果，以此来完成二级消泡；此外，在离心力的作用下，条形槽6内的水渍向边缘移动，最终凝结成水珠从弧状结构的出口落下，减少条形槽内的污渍残留，方便后续的清洗，同时搅拌叶9转动可对锅体1内的食物进行搅拌，防止食物粘锅或烧焦。
本发明中，所述转轴8和圆环12均采用钢化玻璃制成，既具有良好的耐高温性，同时可减小对第一永磁体7和第二永磁体14的磁屏蔽作用；此外，由于第一永磁体7通过阻尼套筒10与圆环12连接，清洗时，可先用力将转轴8转动特定角度，使得第二永磁体14与与其相对应的第一永磁体7处于同性相斥的状态，同时配合弹簧15的弹力，可推动第二永磁体14沿着圆腔11向外侧移动，并通过推杆13使消泡板18从条形槽内伸出，以便于对消泡板18进行后续的清洗操作。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
