技术领域
本发明涉及排水设备技术领域，尤其涉及一种自疏通式止臭井盖。
背景技术
下水道内产生恶臭的物质主要是硫化氢。由于附着于下水道管壁所形成的粘泥中有一种特殊的专性厌氧菌，这种细菌主要是硫酸盐还原菌，在厌氧条件下将污水中的硫酸盐有机物还原，使之生成硫化氢。这种游离的气体，向大气中释放出来而产生恶臭。硫化氢一般是某些化学反应和蛋白质自然分解过程的产物、是某些天然物质的成分存在于多种生产过程及自然界中。如采矿和从矿石中，特别是从硫化矿提取铜、镍、钴等重金属、煤的低温焦化、含硫石油的开采提炼、化工橡胶、人造纤维、造纸、硫化染料、颜料、有机磷农药等工业生产排出的废水中都含有一定的硫化物。这仅是排放系统中的一小部分。在城市污水排放系统中，在厌氧条件下，废水中的硫酸盐和有机硫化物都可能转化为硫化物。硫化物随废水排出，往往以硫化氢的形式不断散发出来。下水道中粪便发酵后，就会产生大量的沼气，也就是俗称甲烷。目前，很多农村地区都建有沼气池。下水道里面的气体并不是一种单一的气体，而是一种混合气体。是由硫化氢、二氧化碳、甲烷、乙烷等等气体组成，带毒性，对人体非常有害。
同样，在普通家庭生活中，下水道也经常渗出气体，味道很重导致居住条件恶劣，同时由于下水管道长期有污物堆积，同时很少有人会去清理，这样就使得管道内有害气体日益增多，危害家庭，成为一个家庭的安全隐患。
随着人们生活水平的提高和环保意识的加强，无论是无害气体还是条件恶劣，都让公众难以忍受，而现有技术中的井盖通常为单纯的钢筋混泥土结构，不能在疏通污水的同时有效的阻隔臭气。
发明内容
本发明的目的是为了解决现有技术中井盖通常为单纯的钢筋混泥土结构，不能在疏通污水的同时有效阻隔臭气的问题，而提出的一种自疏通式止臭井盖。
为了实现上述目的，本发明采用了如下技术方案：
一种自疏通式止臭井盖，包括混泥土层及其上设置的污水井，所述污水井的顶端安装有水平放置的井盖，所述井盖的顶端沿径向开设有进水口，所述井盖的底端固定连接有采用半圆形结构的挡片，所述挡片与井盖密封设置，所述挡片的底端中部固定连接有放置板，所述放置板上开设有采用圆形结构的排水口，所述排水口上放置有浮子，所述浮子采用中空的圆形结构，所述浮子的直径大于排水口。
优选地，所述浮子的内部空间放置有磁石。
优选地，所述进水口内安装有能被磁石磁性吸附的弹簧。
优选地，所述进水口采用矩形结构，所述进水口的下端中部开设有圆槽。
优选地，所述井盖的上表面开设有斜面，且斜面的高度由进水口向井盖的四周递增。
本发明的有益效果在于：
在井盖的底端设置采用半圆形结构的挡片，挡片与井盖密封设置，挡片起到蓄水的作用，使得浮子的重力与污水的浮力平衡并浮起，进而使污水透过排水口排出。
常态下浮子依照重力落在放置板内的排水口上，从而有效的阻断下水道内硫化氢等恶臭气体向地面的传播途径。
此外，当污水进入挡片内部，并进一步使得浮子浮起时，由于磁石内磁极规则的排列，当遇到亲磁性的物质弹簧时，发生相互作用，使得磁石与弹簧相互靠近，进而使得弹簧发生颤动,弹簧由于内部的张力在压缩-伸展的过程中，可对进水口内的泥沙进行粉碎、清理，有效的防止进水口内被泥沙等杂质堵住。
附图说明

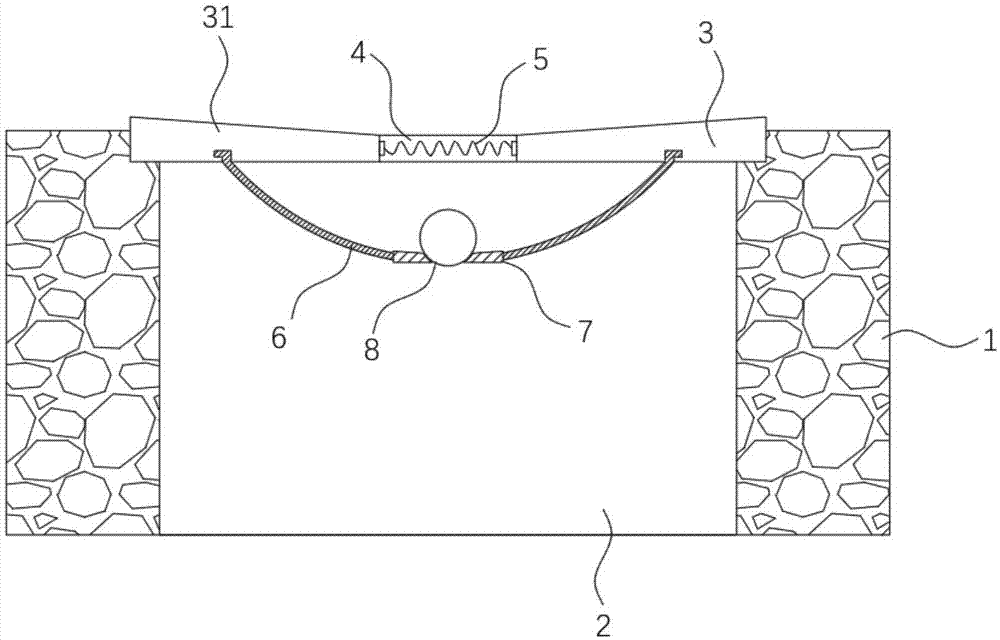

图1为本发明实施例一的结构示意图；
图2为本发明实施例二的结构示意图；
图3为本发明实施例三的结构示意图；
图4为本发明实施例三的俯视图。
图中：1混泥土层、2污水井、3井盖、31斜面、4进水口、5弹簧、6挡片、7放置板、71排水口、8浮子、9磁石、10圆槽。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
实施例一
参照图1，一种自疏通式止臭井盖，包括混泥土层1及其上设置的污水井2，污水井2的顶端安装有水平放置的井盖3，井盖3的顶端沿径向开设有进水口4，
进一步地，参照图1，井盖3的上表面开设有斜面，且斜面的高度由进水口4向井盖3的四周递增。
井盖3的底端固定连接有采用半圆形结构的挡片6，挡片6与井盖3密封设置，挡片6起到蓄水的作用，通过增加挡片6内的污水，进而增加浮子8排开水的重力，使得浮子8的重力与污水的浮力平衡并浮起，进而使污水透过排水口71排出。
挡片6的底端中部固定连接有放置板7，放置板7上开设有采用圆形结构的排水口71，排水口71上放置有浮子8，浮子8的作用在于，常态下浮子8依照重力落在放置板7内的排水口71上，从而有效的阻断下水道内硫化氢等恶臭气体向地面的传播途径，而根据“阿基米德原理”，浸入静止流体中的物体受到一个浮力，其大小等于该物体排开的流体重量，从而使浮子8可浮起，使得污水透过排水口71进入地下水管等设施。
更优选地，浮子8采用中空的圆形结构，从而使其能有效的滚落至排水口71处，浮子8的直径大于排水口71，使得浮子8不会从排水口71内掉落。
实施例二
参照图1，一种自疏通式止臭井盖，包括混泥土层1及其上设置的污水井2，污水井2的顶端安装有水平放置的井盖3，井盖3的顶端沿径向开设有进水口4，井盖3的上表面开设有斜面，且斜面的高度由进水口4向井盖3的四周递增，井盖3的底端固定连接有采用半圆形结构的挡片6，挡片6与井盖3密封设置，挡片6的底端中部固定连接有放置板7，放置板7上开设有采用圆形结构的排水口71，排水口71上放置有浮子8，浮子8采用中空的圆形结构，浮子8的直径大于排水口71。
参照图2，实施例二在实施例一的基础上，进一步地，在浮子8的内部空间放置有磁石9。
进一步地，参照图2，进水口4内安装有能被磁石9磁性吸附的弹簧5，弹簧5可采用铁素体不锈钢等材质。
当污水进入挡片6内部，并进一步使得浮子8浮起时，由于磁石9内磁极规则的排列，当遇到亲磁性的物质弹簧5时，发生相互作用，使得磁石9与弹簧5相互靠近，进而使得弹簧5发生颤动，有效的防止进水口4内被泥沙等杂质堵住。
实施例三
参照图1，一种自疏通式止臭井盖，包括混泥土层1及其上设置的污水井2，污水井2的顶端安装有水平放置的井盖3，井盖3的顶端沿径向开设有进水口4，井盖3的上表面开设有斜面，且斜面的高度由进水口4向井盖3的四周递增，井盖3的底端固定连接有采用半圆形结构的挡片6，挡片6与井盖3密封设置，挡片6的底端中部固定连接有放置板7，放置板7上开设有采用圆形结构的排水口71，排水口71上放置有浮子8，浮子8采用中空的圆形结构，浮子8的直径大于排水口71，浮子8的内部空间放置有磁石9，进水口4内安装有能被磁石9磁性吸附的弹簧5。
进一步地，参照图3，进水口4采用矩形结构，进水口4的下端中部开设有圆槽10，井盖3底端的延伸部分开设容纳浮子9的圆槽10，使得浮子8内的磁石9可与弹簧5相互吸附，同样可起到阻隔气体、封闭井盖3的作用，其中挡片6与井盖3之间的间隙可进一步缩短，且排水口71的数量可为多个。
当污水进入排水口4内并进而集聚，当液体的压强克服磁石9与弹簧5之间的相互作用力时，使得浮球9与圆槽10分离，污水进而透过浮球9与圆槽10分离的间隙，透过排水口71排入地下污水设备内，其中弹簧5伸展-压缩时可对进水口4内的泥沙等杂质进行破碎，从而有效的防堵，经久耐用。
在本发明中，除非另有明确的规定和限定，术语“罩盖”、“嵌装”、“连接”、“固定”、“分布”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
