技术领域
本发明是一种学生专用带提醒装置的文具盒，属于文具盒领域。
背景技术
文具盒，学生用来装钢笔、铅笔、尺子、橡皮等文具的盒子，质地种类很多，一般有木质、铁质、塑料等制品，形状各异，多为长方体形状。
但现有技术结构简单，传统的学生专用带提醒装置的文具盒，在使用时将铅笔削完后文具盒内部残留铅笔屑与铅笔芯味道，无法对文具盒内部空气进行净化，导致文具盒长期使用后内部存在异味，装置实用性差。
发明内容
针对现有技术存在的不足，本发明目的是提供一种学生专用带提醒装置的文具盒，以解决现有技术结构简单，传统的学生专用带提醒装置的文具盒，在使用时将铅笔削完后文具盒内部残留铅笔屑与铅笔芯味道，无法对文具盒内部空气进行净化，导致文具盒长期使用后内部存在异味，装置实用性差的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种学生专用带提醒装置的文具盒，其结构包括可定时闹钟、文具盒密封盖、防滑支撑脚、闭合磁性扣、文具盒主体、文具盒开关按钮、橡皮存放盒、照明灯、装饰图片，所述可定时闹钟嵌套于文具盒密封盖上表面左端，所述文具盒密封盖合页连接于文具盒主体顶部表面且与文具盒主体相互平行，所述闭合磁性扣安装于文具盒密封盖上表面底部并与文具盒主体上表面紧贴在一起，所述装饰图片背面胶连接文具盒密封盖上表面、文具盒主体四周侧面与底面，所述文具盒开关按钮机械连接于文具盒主体正面从左往右三分之二处，所述橡皮存放盒嵌套于文具盒主体上文具盒开关按钮的右侧，所述照明灯螺栓固定于文具盒密封盖上表面，所述防滑支撑脚上表面胶连接于文具盒主体底面四个角，所述文具盒主体由驱动电机、驱动联轴器、联轴器减震装置、铅笔夹紧器、卷笔刀主体、空气净化装置、笔屑清除装置、齿轮驱动结构、卷笔器外壳、控制面板、电池储存仓组成，所述电池储存仓螺栓固定于卷笔器外壳内右上角，所述控制面板电连接于卷笔器外壳内电池储存仓的下方，所述驱动电机螺栓安装于卷笔器外壳内顶部并与控制面板电连接，所述驱动联轴器机械连接于驱动电机左侧，所述电机减震装置左右两端分别与卷笔器外壳内壁和驱动联轴器左侧表面紧靠在一起，所述卷笔刀主体机械连接于驱动联轴器下方，所述铅笔夹紧器安装于卷笔器外壳内最左端，所述空气净化装置机械连接于卷笔刀主体下方，所述齿轮驱动结构位于卷笔刀主体左侧且与卷笔刀主体相互啮合，所述笔屑清除装置安装于齿轮驱动结构下方。
进一步地，所述驱动联轴器由第一传动杆、半联轴器、叉形接头、第二传动杆组成，所述第一传动杆右端与驱动电机螺栓固定在一起，所述第一传动杆左端与半联轴器右表面垂直焊接在一起，所述叉形接头过度配合于半联轴器中间，所述第二传动杆右端与半联轴器左侧表面焊接在一起。
进一步地，所述联轴器减震装置由橡胶减震支柱、第一弹簧固定座、减震缓冲弹簧、第二弹簧固定座组成，所述橡胶减震支柱嵌套于第一弹簧固定座与第二弹簧固定座中间，所述第二弹簧固定座右侧正面紧靠于驱动联轴器左端，所述第一弹簧固定座左侧表面紧贴于卷笔器外壳内壁并与第二弹簧固定座位于同一水平线。
进一步地，所述卷笔刀主体由第一齿轮盘、第一齿轮传动皮带、卷笔刀上固定板、螺纹卷笔刀、第二齿轮盘、铅笔中空固定管、废屑槽、卷笔刀下固定板、传动轴组成，所述第一齿轮盘嵌套于驱动联轴器上第二传动杆从左往右五分之一处，所述铅笔中空固定管位于铅笔夹紧器右侧，所述第二齿轮盘焊接于铅笔中空固定管最左端，所述第一齿轮传动皮带嵌套于第一齿轮盘与第二齿轮盘侧面并相互啮合在一起，所述卷笔刀上固定板垂直安装于铅笔中空固定管上表面从左往右三分之一处，所述卷笔刀下固定板嵌套于铅笔中空固定管上表面从右往左六分之一处，所述螺纹卷笔刀机械连接于卷笔刀上固定板与卷笔刀下固定板之间，所述传动轴位于铅笔中空固定管最右端，所述废屑槽贯穿连接于铅笔中空固定管下方。
进一步地，所述铅笔夹紧器由橡胶夹紧块、夹紧推杆、手动推拉块、自动复位弹簧、弹簧顶板组成，所述手动推拉块位于卷笔器外壳左侧，所述夹紧推杆安装于卷笔器外壳内左端并与手动推拉块螺栓连接在一起，所述橡胶夹紧块背面胶连接于夹紧推杆顶部，所述弹簧顶板嵌套于夹紧推杆下方，所述自动复位弹簧机械连接于弹簧顶板中间。
进一步地，所述空气净化装置由第三齿轮盘、第二齿轮传动皮带、风扇转轴、风扇叶片、净化剂填充包组成，所述第三齿轮盘嵌套于卷笔刀主体的第二齿轮盘右侧且相互平行，所述风扇转轴机械连接于铅笔夹紧器右侧，所述第二齿轮传动皮带与第三齿轮盘、风扇转轴相互啮合，所述风扇叶片等距均匀分布于风扇转轴侧面，所述净化剂填充包位于风扇叶片右侧。
进一步地，所述笔屑清除装置由清理毛刷、推动杆、滚动调节齿组成，所述滚动调节齿等距均匀分布于推动杆上表面，所述清理毛刷螺栓固定于推动杆最左端，所述推动杆嵌套于空气净化装置右侧。
进一步地，所述齿轮驱动结构由扇形齿轮盘、驱动柱、摆动杆、第四齿轮盘、螺旋连接轴、斜面齿轮盘组成，所述螺旋连接轴位于卷笔刀主体上传动轴侧面，所述斜面齿轮盘安装于螺旋连接轴上方且与螺旋连接轴、第四齿轮盘相互啮合，所述第四齿轮盘位于斜面齿轮盘右侧，所述驱动柱垂直焊接于第四齿轮盘正面，所述摆动杆嵌套于第四齿轮盘的驱动柱中间，所述扇形齿轮盘安装于摆动杆下方且与笔屑清除装置机械连接在一起。
有益效果
本发明一种学生专用带提醒装置的文具盒，通过铅笔夹紧器的手动推拉块将夹紧推杆向下拉后将铅笔插入铅笔中空固定管内部后放开手动推拉块，自动复位弹簧恢复原状将铅笔夹紧，通过控制面板控制驱动电机工作，驱动电机带动驱动联轴器进行圆周运动，驱动联轴器带动第一齿轮传动皮带转动，第一齿轮传动皮带通过第一齿轮传动皮带带动下方的第二齿轮盘运动，第二齿轮盘上的铅笔中空固定管同时进行转动，螺纹卷笔刀对铅笔中空固定管内的铅笔进行削除工作，铅笔屑通过铅笔中空固定管侧面的废屑槽掉落到清理通道中，铅笔中空固定管右侧的传动轴带动齿轮驱动结构内的斜面齿轮盘与第四齿轮盘转动，摆动杆随着第四齿轮盘上的驱动柱运动带动扇形齿轮盘左右摆动，扇形齿轮盘带动笔屑清除装置的推动杆左右往复运动，推动杆左侧的清理毛刷将铅笔屑从清理通道中内清除出去，同时铅笔中空固定管带动下方的风扇转轴转动，风扇转轴上的风扇叶片将空气吸入并吹向清理通道中，净化剂填充包可以对清理通道中的空气进行去味，本发明实现了学生专用带提醒装置的文具盒通过安装有空气净化装置，学生专用带提醒装置的文具盒在使用时将铅笔削完后文具盒内部残留的铅笔屑与铅笔芯味道可以及时进行净化驱散，避免文具盒长期使用后内部存在异味，提高装置实用性。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

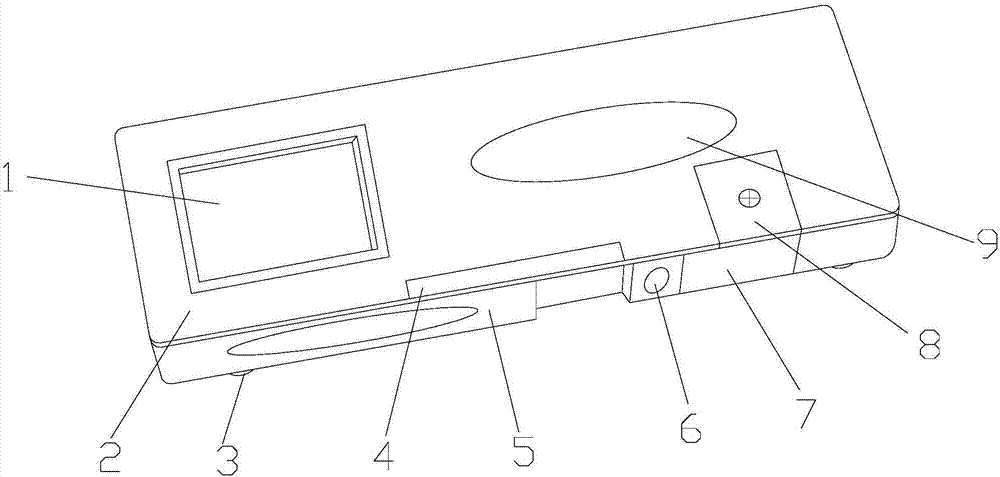

图1为本发明一种学生专用带提醒装置的文具盒的结构示意图。
图2为本发明文具盒主体的内部剖面结构示意图。
图3为本发明文具盒主体的内部结构详细示意图。
图4为本发明文具盒主体的工作示意图一。
图5为本发明文具盒主体的工作示意图二。
图6为本发明图4中A的结构示意图。
图中：可定时闹钟-1、文具盒密封盖-2、防滑支撑脚-3、闭合磁性扣-4、文具盒主体-5、文具盒开关按钮-6、橡皮存放盒-7、照明灯-8、装饰图片-9、驱动电机-501、驱动联轴器-502、联轴器减震装置-503、铅笔夹紧器-504、卷笔刀主体-505、空气净化装置-506、笔屑清除装置-507、齿轮驱动结构-508、卷笔器外壳-509、控制面板-510、电池储存仓-511、第一传动杆-5021、半联轴器-5022、叉形接头-5023、第二传动杆-5024、橡胶减震支柱-5031、第一弹簧固定座-5032、减震缓冲弹簧-5033、第二弹簧固定座-5034、第一齿轮盘-5051、第一齿轮传动皮带-5052、卷笔刀上固定板-5053、螺纹卷笔刀-5054、第二齿轮盘-5055、铅笔中空固定管-5056、废屑槽-5057、卷笔刀下固定板-5058、传动轴-5059、橡胶夹紧块-5041、夹紧推杆-5042、手动推拉块-5043、自动复位弹簧-5044、弹簧顶板-5045、第三齿轮盘-5061、第二齿轮传动皮带-5062、风扇转轴-5063、风扇叶片-5064、净化剂填充包-5065、清理毛刷-5071、推动杆-5272、滚动调节齿-5073、扇形齿轮盘-5081、驱动柱-5082、摆动杆-5083、第四齿轮盘-5084、螺旋连接轴-5085、斜面齿轮盘-5086。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
请参阅图1-图6，本发明提供一种学生专用带提醒装置的文具盒，其结构包括可定时闹钟1、文具盒密封盖2、防滑支撑脚3、闭合磁性扣4、文具盒主体5、文具盒开关按钮6、橡皮存放盒7、照明灯8、装饰图片9，所述可定时闹钟1嵌套于文具盒密封盖2上表面左端，所述文具盒密封盖2合页连接于文具盒主体5顶部表面且与文具盒主体5相互平行，所述闭合磁性扣4安装于文具盒密封盖2上表面底部并与文具盒主体5上表面紧贴在一起，所述装饰图片9背面胶连接文具盒密封盖2上表面、文具盒主体5四周侧面与底面，所述文具盒开关按钮6机械连接于文具盒主体5正面从左往右三分之二处，所述橡皮存放盒7嵌套于文具盒主体5上文具盒开关按钮6的右侧，所述照明灯8螺栓固定于文具盒密封盖2上表面，所述防滑支撑脚3上表面胶连接于文具盒主体5底面四个角，所述文具盒主体5由驱动电机501、驱动联轴器502、联轴器减震装置503、铅笔夹紧器504、卷笔刀主体505、空气净化装置506、笔屑清除装置507、齿轮驱动结构508、卷笔器外壳509、控制面板510、电池储存仓511组成，所述电池储存仓511螺栓固定于卷笔器外壳509内右上角，所述控制面板510电连接于卷笔器外壳509内电池储存仓511的下方，所述驱动电机501螺栓安装于卷笔器外壳509内顶部并与控制面板510电连接，所述驱动联轴器502机械连接于驱动电机501左侧，所述电机减震装置503左右两端分别与卷笔器外壳509内壁和驱动联轴器502左侧表面紧靠在一起，所述卷笔刀主体505机械连接于驱动联轴器502下方，所述铅笔夹紧器504安装于卷笔器外壳509内最左端，所述空气净化装置506机械连接于卷笔刀主体505下方，所述齿轮驱动结构508位于卷笔刀主体505左侧且与卷笔刀主体505相互啮合，所述笔屑清除装置507安装于齿轮驱动结构508下方，所述驱动联轴器502由第一传动杆5021、半联轴器5022、叉形接头5023、第二传动杆5024组成，所述第一传动杆5021右端与驱动电机501螺栓固定在一起，所述第一传动杆5021左端与半联轴器5022右表面垂直焊接在一起，所述叉形接头5023过度配合于半联轴器5022中间，所述第二传动杆5024右端与半联轴器5022左侧表面焊接在一起，所述联轴器减震装置503由橡胶减震支柱5031、第一弹簧固定座5032、减震缓冲弹簧5033、第二弹簧固定座5034组成，所述橡胶减震支柱5031嵌套于第一弹簧固定座5032与第二弹簧固定座5034中间，所述第二弹簧固定座5034右侧正面紧靠于驱动联轴器502左端，所述第一弹簧固定座5032左侧表面紧贴于卷笔器外壳509内壁并与第二弹簧固定座5034位于同一水平线，所述卷笔刀主体505由第一齿轮盘5051、第一齿轮传动皮带5052、卷笔刀上固定板5053、螺纹卷笔刀5054、第二齿轮盘5055、铅笔中空固定管5056、废屑槽5057、卷笔刀下固定板5058、传动轴5059组成，所述第一齿轮盘5051嵌套于驱动联轴器502上第二传动杆5024从左往右五分之一处，所述铅笔中空固定管5056位于铅笔夹紧器504右侧，所述第二齿轮盘5055焊接于铅笔中空固定管5056最左端，所述第一齿轮传动皮带5052嵌套于第一齿轮盘5051与第二齿轮盘5055侧面并相互啮合在一起，所述卷笔刀上固定板5053垂直安装于铅笔中空固定管5056上表面从左往右三分之一处，所述卷笔刀下固定板5058嵌套于铅笔中空固定管5056上表面从右往左六分之一处，所述螺纹卷笔刀5054机械连接于卷笔刀上固定板5053与卷笔刀下固定板5058之间，所述传动轴5059位于铅笔中空固定管5056最右端，所述废屑槽5057贯穿连接于铅笔中空固定管5056下方，所述铅笔夹紧器504由橡胶夹紧块5041、夹紧推杆5042、手动推拉块5043、自动复位弹簧5044、弹簧顶板5045组成，所述手动推拉块5043位于卷笔器外壳509左侧，所述夹紧推杆5042安装于卷笔器外壳509内左端并与手动推拉块5043螺栓连接在一起，所述橡胶夹紧块5041背面胶连接于夹紧推杆5042顶部，所述弹簧顶板5045嵌套于夹紧推杆5042下方，所述自动复位弹簧5044机械连接于弹簧顶板5045中间，所述空气净化装置506由第三齿轮盘5061、第二齿轮传动皮带5062、风扇转轴5063、风扇叶片5064、净化剂填充包5065组成，所述第三齿轮盘5061嵌套于卷笔刀主体505的第二齿轮盘5055右侧且相互平行，所述风扇转轴5063机械连接于铅笔夹紧器504右侧，所述第二齿轮传动皮带5062与第三齿轮盘5061、风扇转轴5063相互啮合，所述风扇叶片5064等距均匀分布于风扇转轴5063侧面，所述净化剂填充包5065位于风扇叶片5064右侧，所述笔屑清除装置507由清理毛刷5071、推动杆5272、滚动调节齿5073组成，所述滚动调节齿5073等距均匀分布于推动杆5272上表面，所述清理毛刷5071螺栓固定于推动杆5272最左端，所述推动杆5272嵌套于空气净化装置506右侧，所述齿轮驱动结构508由扇形齿轮盘5081、驱动柱5082、摆动杆5083、第四齿轮盘5084、螺旋连接轴5085、斜面齿轮盘5086组成，所述螺旋连接轴5085位于卷笔刀主体505上传动轴5059侧面，所述斜面齿轮盘5086安装于螺旋连接轴5085上方且与螺旋连接轴5085、第四齿轮盘5084相互啮合，所述第四齿轮盘5084位于斜面齿轮盘5086右侧，所述驱动柱5082垂直焊接于第四齿轮盘5084正面，所述摆动杆5083嵌套于第四齿轮盘5084的驱动柱5082中间，所述扇形齿轮盘5081安装于摆动杆5083下方且与笔屑清除装置507机械连接在一起，所述照明灯8为LED灯材质，耗电量较低，有效的节省文具盒的耗电量。
本发明所述的驱动电机501是指依据电磁感应定律实现电能转换或传递的一种电磁装置，电机在电路中是用字母M表示，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源。
在进行使用时，通过铅笔夹紧器504的手动推拉块5043将夹紧推杆5042向下拉后将铅笔插入铅笔中空固定管5056内部后放开手动推拉块5043，自动复位弹簧5044恢复原状将铅笔夹紧，通过控制面板510控制驱动电机501工作，驱动电机501带动驱动联轴器502进行圆周运动，驱动联轴器502带动第一齿轮传动皮带5052转动，第一齿轮传动皮带5052通过第一齿轮传动皮带5052带动下方的第二齿轮盘5055运动，第二齿轮盘5055上的铅笔中空固定管5056同时进行转动，螺纹卷笔刀5054对铅笔中空固定管5056内的铅笔进行削除工作，铅笔屑通过铅笔中空固定管5056侧面的废屑槽5057掉落到清理通道中，铅笔中空固定管5056右侧的传动轴5059带动齿轮驱动结构508内的斜面齿轮盘5086与第四齿轮盘5084转动，摆动杆5083随着第四齿轮盘5084上的驱动柱5082运动带动扇形齿轮盘5081左右摆动，扇形齿轮盘5081带动笔屑清除装置507的推动杆5272左右往复运动，推动杆5272左侧的清理毛刷5071将铅笔屑从清理通道中内清除出去，同时铅笔中空固定管5056带动下方的风扇转轴5063转动，风扇转轴5063上的风扇叶片5064将空气吸入并吹向清理通道中，净化剂填充包5065可以对清理通道中的空气进行去味。
其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本发明解决的问题是现有技术结构简单，传统的学生专用带提醒装置的文具盒，在使用时将铅笔削完后文具盒内部残留铅笔屑与铅笔芯味道，无法对文具盒内部空气进行净化，导致文具盒长期使用后内部存在异味，装置实用性差，本发明通过上述部件的互相组合，本发明实现了学生专用带提醒装置的文具盒通过安装有空气净化装置，学生专用带提醒装置的文具盒在使用时将铅笔削完后文具盒内部残留的铅笔屑与铅笔芯味道可以及时进行净化驱散，避免文具盒长期使用后内部存在异味，提高装置实用性。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
