技术领域
本发明涉及装饰装修技术领域，具体为一种新型拼接式装修用隔音板。
背景技术
装饰装修是集室内设计、预算、施工、材料于一体的专业化设计，装饰装修公司是为相关业主提供装修装饰方面的技术支持，包括提供设计师和装修工人，装饰装修从专业的设计和可实现性的角度上，装修又称装潢或装饰，是指在一定区域和范围内进行的，包括水电施工、墙体、地板、天花板、景观等所实现的，依据一定设计理念和美观规则形成的一整套施工方案和设计方案。
根据发明CN104332158B中提出的一种隔音板，此发明的优点：使用将声波震动进行来回反射，并在反射过程中对声波震动逐步减弱的，但是由于隔音板体一般整体体积过大结构固定，不方便进行移动和安装，因此我们提出了一种新型拼接式装修用隔音板。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种新型拼接式装修用隔音板，具备隔音效果更好和安装更加方便等优点，解决了板体过大不方便按安装的问题。
(二)技术方案
为实现上述隔音效果更好和安装更加方便目的，本发明提供如下技术方案：一种新型拼接式装修用隔音板，包括板体，所述板体的正面开设有填充腔，所述填充腔的内壁左右两侧之间固定连接有数量为两个的支撑筋条，两个支撑筋条的表面均固定连接有套环，所述填充腔的内壁位于两个支撑筋条的内壁之间固定连接有隔音体，所述隔音体的内壁固定连接有第一隔音块，所述填充腔的内壁位于两个支撑筋条的外侧均固定连接有吸音体，所述填充腔的内壁位于两个吸音体的外侧均固定连接锯齿块，两个锯齿块远离吸音体的一侧均固定连接有吸音海绵，所述吸音海绵的表面均固定连接有灰胶板，所述填充腔的内壁位于吸音海绵远离锯齿块的一端活动连接有减噪球。
所述板体包括第一主板和第二主板，所述第一主板和第二主板正面的顶端和底端均固定连接有螺母，四个螺母的内壁均螺纹连接有螺栓，所述螺栓的一端贯穿螺母并延伸至第一板体和第二板体的外部，所述第一主板的顶部开设有卡接槽，所述第二主板靠近第一主板的一侧固定连接有卡块，所述卡块与卡接槽卡接，所述卡块的背面固定连接有弹簧片，所述弹簧片的右侧固定连接有橡胶块，所述橡胶块的正面固定连接有限位线，所述限位线远离橡胶块的一端固定连接有固定块，所述固定块远离连接线的一侧与卡块的背面固定连接，所述卡接槽的内壁左侧通过合页活动连接有盖板。
所述第二主板的顶部开设有移动槽，所述移动槽的内壁固定连接有转轴，所述转轴的表面固定连接有连接板，所述连接板的右侧固定连接有推板，所述第二主板的顶部位于移动槽的左侧开设有滑槽，所述滑槽的内壁滑动连接有定位块，所述连接板的顶部开设有定位槽，所述定位块与定位槽相卡接。
优选的，所述第一隔音块的数量不少于六十四个，且两个第一隔音块成垂直设置。
优选的，所述隔音体为波浪状，其高度不少于两公分，所述隔音体的长度小于支撑筋条的长度。
优选的，所述板体的正面和背面均涂抹有隔音涂料，所述隔音涂料的涂抹厚度不少于零点五毫米。
优选的，所述弹簧片的顶部固定连接有移动柱，所述移动柱的直径不少于一公分。
优选的，所述卡接槽的内壁背面固定连接有限位块，所述限位块的宽度大于橡胶块的宽度。
优选的，所述连接线的长度与弹簧片的最大弹性限度相同，所述弹簧片的最大弹性限度和卡块的宽度之和与卡接槽的厚度相适配。
优选的，所述盖板的长度与卡接槽的长度相适配，所述盖板与移动柱之间存在间隙。
优选的，所述推板的表面设置有摩擦条纹。
(三)有益效果
与现有技术相比，本发明提供了一种新型拼接式装修用隔音板，具备以下有益效果：
1、该新型拼接式装修用隔音板，结构简单，使用方便，不仅可以使隔音板的隔音效果更好，更加使隔音板的移动和安装变得更加的方便，避免了隔音板整块过大不方便移动和使用。
2、该新型拼接式装修用隔音板，通过板体、填充腔、支撑筋条、套环、隔音体、第一隔音块、吸音体、锯齿块、吸音海绵、灰胶板、减噪球和隔音涂料的配合可以使内部的谐振频率受到影响，使噪音的强度逐渐降低，有效提高了隔音的效果，通过卡接槽、卡块、弹簧片、橡胶块、限位线、固定块、移动柱和限位块的配合可以使隔音板的安装变得更加的方便，移动更加的便利，通过移动槽、转轴、连接板、推板、滑槽、定位块和定位槽的配合可以使第二主板的移动变得更加的方便，使固定更加的稳定，使用更加的方便。
附图说明

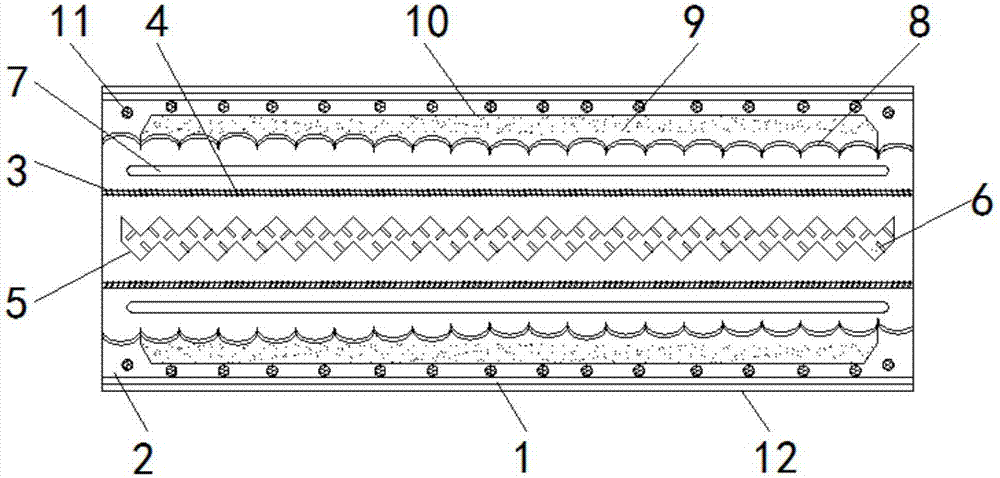

图1为本发明提出的一种新型拼接式装修用隔音板结构剖面示意图；
图2为本发明提出的一种新型拼接式装修用隔音板结构正视图；
图3为本发明提出的一种新型拼接式装修用隔音板结构俯视图；
图4为本发明提出的一种新型拼接式装修用隔音板图2中A处结构放大图；
图5为本发明提出的一种新型拼接式装修用隔音板图3中B处结构放大图。
图中：1板体、101第一主板、102第二主板、2填充腔、3支撑筋条、4套环、5隔音体、6第一隔音块、7吸音体、8锯齿块、9吸音海绵、10灰胶板、11减噪球、12隔音涂料、13螺母、14螺栓、15卡接槽、16卡块、17弹簧片、18橡胶块、19限位线、20固定块、21移动柱、22限位块、23合页、24盖板、25移动槽、26转轴、27连接板、28推板、29滑槽、30定位块、31定位槽。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-5，一种新型拼接式装修用隔音板，包括板体1，板体1的正面和背面均涂抹有隔音涂料12，隔音涂料12的涂抹厚度不少于零点五毫米，隔音涂料12里的主要隔音原料为纳米多层结构材料，将涂料分子材料夹在中间，整个中间膜均匀地分布了具有隔音效果的微粒子，通过减少透射的声波能量，从而起到吸音隔音的作用，1的正面开设有填充腔2，填充腔2的内壁左右两侧之间固定连接有数量为两个的支撑筋条3，两个支撑筋条3的表面均固定连接有套环4，填充腔2的内壁位于两个支撑筋条3的内壁之间固定连接有隔音体5，隔音体5为波浪状，其高度不少于两公分，隔音体5的长度小于支撑筋条3的长度，隔音体5的内壁固定连接有第一隔音块6，第一隔音块6的数量不少于六十四个，且两个第一隔音块6成垂直设置，可以使隔音的效果更好，噪音进行阻隔反射，有效提高了隔音的效果，填充腔2的内壁位于两个支撑筋条3的外侧均固定连接有吸音体7，填充腔2的内壁位于两个吸音体7的外侧均固定连接锯齿块8，两个锯齿块8远离吸音体7的一侧均固定连接有吸音海绵9，使噪音的谐振频率受到影响，噪音的强度逐渐降低，再将噪音逐级折射，在折射的过程中，进行吸噪处理，不仅具有分隔的效果，还大大提高了隔音的效果，吸音海绵9的表面均固定连接有灰胶板10，填充腔2的内壁位于吸音海绵9远离锯齿块8的一端活动连接有减噪球11。
板体1包括第一主板101和第二主板102，第一主板101和第二主板102正面的顶端和底端均固定连接有螺母13，四个螺母13的内壁均螺纹连接有螺栓14，螺栓14的一端贯穿螺母13并延伸至第一板体101和第二板体102的外部，第一主板101的顶部开设有卡接槽15，卡接槽15的内壁背面固定连接有限位块22，限位块22的宽度大于橡胶块18的宽度，可以更好的进行固定，第二主板102靠近第一主板101的一侧固定连接有卡块16，卡块16与卡接槽15卡接，卡块16的背面固定连接有弹簧片17，弹簧片17的顶部固定连接有移动柱21，移动柱21的直径不少于一公分，使弹簧片17的移动变得更加的方便，可以使固定卡接的效果更好，使隔音板的移动和安装变得更加的方便和快捷，弹簧片17的右侧固定连接有橡胶块18，橡胶块18的正面固定连接有限位线19，限位线19远离橡胶块18的一端固定连接有固定块20，固定块20远离连接线19的一侧与卡块16的背面固定连接，卡接槽15的内壁左侧通过合页23活动连接有盖板24，接线19的长度与弹簧片17的最大弹性限度相同，弹簧片17的最大弹性限度和卡块16的宽度之和与卡接槽15的厚度相适配，盖板24的长度与卡接槽15的长度相适配，盖板24与移动柱21之间存在间隙。
第二主板102的顶部开设有移动槽25，移动槽25的内壁固定连接有转轴26，转轴26的表面固定连接有连接板27，连接板27的右侧固定连接有推板28，推板28的表面设置有摩擦条纹，可以使移动变得更加的方便，可以使第二主板102的卡接变得更加的舒适，第二主板102的顶部位于移动槽25的左侧开设有滑槽29，滑槽29的内壁滑动连接有定位块30，连接板27的顶部开设有定位槽31，定位块30与定位槽31相卡接。
综上所述，该新型拼接式装修用隔音板，结构简单，使用方便，不仅可以使隔音板的隔音效果更好，更加使隔音板的移动和安装变得更加的方便，避免了隔音板整块过大不方便移动和使用，该新型拼接式装修用隔音板，通过板体1、填充腔2、支撑筋条3、套环4、隔音体5、第一隔音块6、吸音体7、锯齿块8、吸音海绵9、灰胶板10、减噪球11和隔音涂料12的配合可以使内部的谐振频率受到影响，使噪音的强度逐渐降低，有效提高了隔音的效果，通过卡接槽15、卡块16、弹簧片17、橡胶块18、限位线19、固定块20、移动柱21和限位块22的配合可以使隔音板的安装变得更加的方便，移动更加的便利，通过移动槽25、转轴26、连接板27、推板28、滑槽29、定位块30和定位槽31的配合可以使第二主板102的移动变得更加的方便，使固定更加的稳定，使用更加的方便。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
