技术领域
本发明涉及厨房用具技术领域，尤其涉及一种防溢高压锅。
背景技术
高压锅又叫压力锅，压力煲，是一种厨房的锅具。压力锅通过液体在较高气压下沸点会提升这一物理现象，对水施加压力，使水可以达到较高温度而不沸腾，以加快炖煮食物的效率。用它可以将被蒸煮的食物加热到100℃以上，在高海拔地区，利用压力锅可避免水沸点降低而不易煮熟食物的问题。
现有技术是在高压锅盖的气孔上安装各种排汽阀门，其结构复杂，擦洗和维修都不方便。另外，还有一些技术是在锅盖的里侧安装防溢盖板，但其面积太大，不但制造成本增加，而且使用不方便，在防溢盖板和锅盖之间容易聚集米汤或米粒，必须及时清洗，否则不但会发霉变质，损坏锅盖，并且孳生细菌。还有一些现有技术是在内锅上增加一个密封盖，在密封盖上设置有排气孔，其优点是保温性能好，节约能源，但是沸腾的汤水中携带大量食物碎屑，如米汤、稀饭等，食物碎屑容易卡进排气孔，既增加了排气孔的清洗难度，又增加了危险的发生。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种防溢高压锅。
为了实现上述目的，本发明采用了如下技术方案：
一种防溢高压锅，包括锅体和锅盖以及设置在锅盖上端的排气管，所述排气管的上端设有泄压阀，所述泄压阀的内顶部固定连接有螺杆，所述锅体内设有转轴，所述转轴的上端贯穿排气管并与螺杆螺纹连接，所述转轴位于锅体内的侧壁设有第一永磁体，所述第一永磁体的侧壁套设有阻尼套筒，所述阻尼套筒的外侧套设有圆盘，所述圆盘的侧壁中设有四个L形腔，所述L形腔的内壁滑动连接有中空圆筒，所述中空圆筒内转动连接有与第一永磁体相吸的第二永磁体，所述第二永磁体的下端固定连接有凸块，所述中空圆筒位于L形腔开口的一端固定连接有消泡针，所述中空圆筒通过弹簧固定连接在L形腔的内壁上，所述转轴的下端可拆卸连接有搅拌叶。
优选地，所述第一永磁体为沿竖直方向设置的柱体，且第一永磁体靠近锅盖的下端。
优选地，所述阻尼套筒位于圆盘的轴心处。
优选地，四个所述L形腔到圆盘轴心的距离均不相同，竖直方向上的两个L形腔与水平方向上的两个L形腔相互垂直。
优选地，所述圆盘的上端设有与L形腔连通的开口。
优选地，所述转轴为不锈钢制成。
本发明具有以下有益效果：
1、结构精巧，不占据锅体空间，保证了锅体的可用容积；
2、通过设置消泡针，有效的防止气泡溢出，在使用时更加洁净卫生；
3、采用纯机械结构，因此相较于现有技术，本产品更安全、稳定，不会出现短路、断路等安全隐患，因此具有较长的使用寿命；
4、通过设置可拆卸式搅拌叶，在熬粥时可对食物进行搅拌，防止食物熬焦。
附图说明

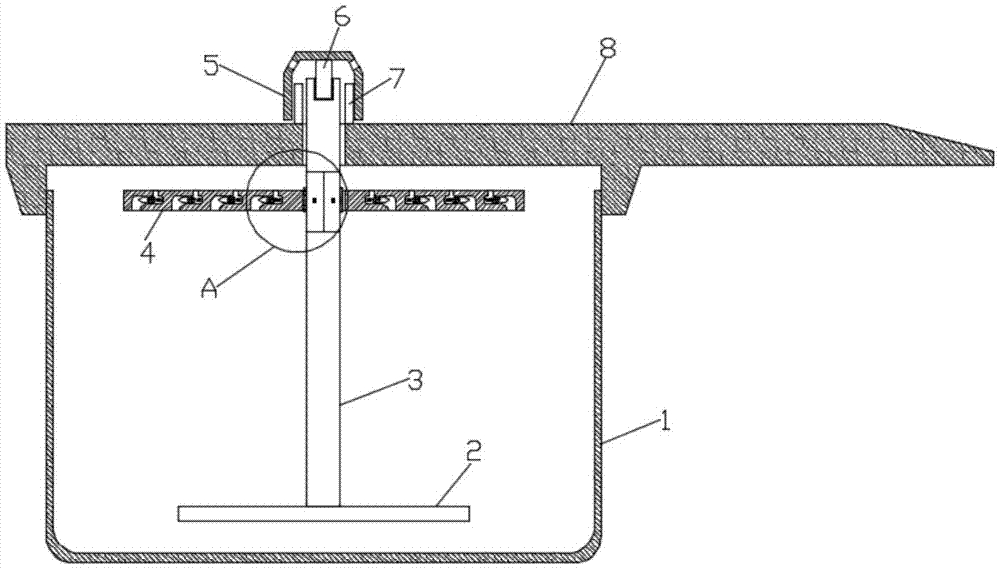

图1为本发明提出的一种防溢高压锅的结构示意图；
图2为本发明提出的一种防溢高压锅泄压阀转动时的结构示意图；
图3为本发明提出的一种防溢高压锅清洗时的结构示意图；
图4为图1中的A处结构放大示意图；
图5为图2中的C处结构放大示意图；
图6为图3中的B处结构放大示意图；
图7为本发明提出的一种防溢高压锅L形腔的位置示意图
图8为本发明泄压阀未转动且第一永磁体和第二永磁体消磁时的结构示意图；
图9为图8处的D处结构放大示意图。
图中：1锅体、2搅拌叶、3转轴、4圆盘、5泄压阀、6螺杆、7排气管、8锅盖、9第一永磁体、10阻尼套筒、11弹簧、12中空圆筒、13凸块、14L形腔、15消泡针、16第二永磁体、17开口。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
参照图1-6，一种防溢高压锅，包括锅体1和锅盖8以及设置在锅盖8上端的排气管7，排气管7的上端设有泄压阀5，泄压阀5的内顶部固定连接有螺杆6，锅体1内设有转轴3，转轴3为不锈钢制成，不锈钢制成的转轴3具有良好的导热能力，可以快速将锅体1食物的热量传递到第一永磁体9上，加快第一永磁体9的消磁，转轴3的上端贯穿排气管7并与螺杆6螺纹连接，转轴3位于锅体1内的侧壁设有第一永磁体9，第一永磁体9为沿竖直方向设置的柱体，且第一永磁体9靠近锅盖8的下端，第一永磁体9的侧壁套设有阻尼套筒10，阻尼套筒10的外侧套设有圆盘4，阻尼套筒10位于圆盘4的轴心处，圆盘4的侧壁中设有四个L形腔14，圆盘4的上端设有与L形腔连通的开口17，四个L形腔14到圆盘4轴心的距离均不相同，竖直方向上的两个L形腔14与水平方向上的两个L形腔14相互垂直，L形腔14的内壁滑动连接有中空圆筒12，中空圆筒12内转动连接有与第一永磁体3相吸的第二永磁体16，第二永磁体16的下端固定连接有凸块13，凸块13的设置可以使第二永磁体16始终保持磁极沿水平方向，中空圆筒12位于L形腔14开口的一端固定连接有消泡针15，中空圆筒12通过弹簧11固定连接在L形腔14的内壁上，转轴3的下端可拆卸连接有搅拌叶2。
本发明中，使用前，将转轴3与泄压阀5组装在锅盖8上，具体操作为，将转轴3穿过排气管7并与螺杆6连接；使用时，随着锅体1的持续工作，锅体1内的温度升高，锅体1内的气泡也逐渐增加，温度升高使第一永磁体9与第二永磁体16消磁，不锈钢制成的转轴3具有良好的导热能力，可以快速将锅体1食物的热量传递到第一永磁体9上，加快第一永磁体9的消磁，在弹簧11弹力的推动下中空圆柱12沿着L形腔14移动，并使消泡针15从L形腔14内伸出部分(祥见图8和图9)，对刚产生的大气泡进行戳破处理，完成一级消泡，当锅体1内的气压达到泄压阀5的临界值时，泄压阀5转动，泄压阀5转动带动与之连接的转轴3进行转动，转轴3转动带动圆盘4转动，圆盘4转动在离心力的作用下消泡针15完全从L形腔14内伸出(详见图2和图5)，圆盘4转动带动消泡针15进行高速旋转，高速旋转的消泡针15形成环形消泡环，不同间距的消泡针5形成多个环形消泡环，有效增加消泡针15与气泡的接触几率，此时进行二级消泡，同时在离心力的作用下，L形腔14内的水渍向边缘移动，最终凝结成水珠从L形腔14的出口落下，减少L形腔14内的污渍残留，方便后续的清洗，同时搅拌叶2转动可对锅体1内的食物进行搅拌，防止食物烧焦；
清洗时，先将转轴3转动180°，进而使第一永磁体9的N极变成S极，第一永磁体9与第二永磁体16相斥，同时在弹簧11的弹力推动下中空圆柱12沿着L形腔14移动，并使消泡针15从L形腔14内伸出部分，然后对消泡针15进行清洗，L形腔14内的清洗可通过从开口17进行冲水。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
