技术领域
本发明涉及日用百货技术领域，具体为一种充电过程中防止触电和脱落的盲人群体充电装置。
背景技术
电力的发明成为世界上发生的三次科技革命之一，从此改变了人们的生活，日常生活的电子产品和家电产品等均需要以电力作为能源来进行使用，电力已成为了人们日常生活中的必需品，对人们的生活具有至关重要的作用。
电力在使用过程中给人们带来很大的便利，但是同时电力使用不当容易发生触电危险，给人们的日常生活带来安全隐患，电力是不可见能源，无法看见，无法触碰，人们利用插座将电路进行接通，传统的插座只是作为一种转运载体进行安装，而针对一些特殊人群，例如视力不佳的盲人用户消费群，该特殊人群针对传统的插座在使用过程中的体验感较差，由于盲人群体视力较差，在日常生活中一般利用触觉进行感知，一般会通过利用双手进行拍打来进行摸索，一方面由于传统的插座一般设置为平面状，盲人群体在进行摸索的过程中不易被察觉，且由于盲人群体多使用手掌进行触摸感知，容易在触摸的过程中将手指插入插孔内，由于人体具有导电性，电流会穿过身体，容易发生触电对人身安全造成威胁，且传统的插座与插头在使用过程中由于无限位物体，充电过程中受到较小的拉力的作用即容易脱落，给使用过程中带来不便。
为解决上述问题，发明者提出了一种充电过程中防止触电和脱落的盲人群体充电装置，具有防止触电和防止脱落的优点，解决了盲人在使用传统的插座过程中安全性较低且插头与插座容易脱离的问题，保证了盲人用户在使用该充电装置时安全性和实用性较高，具有特定的消费人群且具有广阔的消费市场。
发明内容
(一)技术方案
为实现上述防止触电和防止脱落的目的，本发明提供如下技术方案：一种充电过程中防止触电和脱落的盲人群体充电装置，包括外壳，所述外壳的内部活动连接有挡板，挡板具有高度，便于盲人利用触觉进行触摸，且不与插孔直接接触，挡板的下方开设有插孔，挡板的侧面开设有斜槽，斜槽对连接座进行限位，外壳的内部开设有滑槽，滑槽的内部活动连接有可塑性弹簧，当挡板往外移动时，可塑性弹簧往内进行压缩，滑槽的下方开设有限位孔，对插条的位置进行限位，外壳的内部活动连接有电板，形成电路，电板的上方固定连接有触点，触点的外侧活动连接有夹板，夹板的两侧均活动连接有支撑架，插孔的内部活动连接有插条，插条的上方固定连接有连接座，连接座的外侧活动连接有保护套，保护套的外侧活动连接有压块，挡板的底部活动连接有齿条，齿条的下方活动连接有齿轮。
优选的，所述挡板有两个，两个挡板的规格一致，且以外壳的中心线为参照呈对称分布。
优选的，所述可塑性弹簧有两个，两个可塑性弹簧的规格一致，且以挡外壳的中心线为参照呈对称分布。
优选的，所述滑槽设计为楔形状，且挡板的底部设计为楔形块，与滑槽的尺寸相适配。
优选的，所述夹板设计为铜镀镍，具有一定的弹性，且夹板有两个，两个夹板的规格一致，且以触点为参照呈对称分布。
优选的，所述触点、电板、夹板和支撑架组成的插套结构一共有两组，两组插套结构的规格一致，且以外壳的中心线为参照呈对称分布。
优选的，所述保护套的两端设计为钩状，且该保护套的尺寸与斜槽的尺寸相适配。
(二)有益效果
与现有技术相比，本发明提供了一种充电过程中防止触电和脱落的盲人群体充电装置，具备以下有益效果：
1、该充电过程中防止触电和脱落的盲人群体充电装置，通过挡板、插孔、插条和保护套的配合使用，当双手触摸到挡板，往下插入插条于此同时挡板慢慢打开，最终插条插入插孔且保护套与挡板两侧的斜槽相互吻合，避免插条的脱落，从而保证了在使用过程中防止触电和插条容易脱落，避免安全隐患的发生，提高了装置的安全性和实用性。
2、该充电过程中防止触电和脱落的盲人群体充电装置，通过插条、连接座、保护套和压块的配合使用，当将连接座往下内插入，带着插条和保护套同步向下移动，最终通过保护套两侧的挂钩对插条的位置进行固定，防止使用过程中发生拖拽插头脱落，使其连接更加紧密，避免了视力不佳的盲人群体无法及时发现充电头脱落导致充电失败的问题，同时避免插条脱落容易触摸过程中硌到手掌，更加适用于盲人群体进行使用消费。
3、该充电过程中防止触电和脱落的盲人群体充电装置，通过压块、保护套的配合使用，当使用拇指和食指挤压压块，带动保护套往内进行移动，从而使得保护套两侧的挂钩与斜槽脱离，往外取出插头即可，使得整个操作过程更加简单，方便操作。
4、该充电过程中防止触电和脱落的盲人群体充电装置，通过挡块、齿条、齿轮和电板的配合使用，当挡块往两侧移动时，会带动齿条同步往外移动，齿轮发生旋转，带动另一齿条和电板往内进行移动，正好与插条接触，进一步增加该插头在使用过程中的安全性，避免用手在触摸拍打寻找插孔的过程中容易发生触电，安全性更高。
5、该充电过程中防止触电和脱落的盲人群体充电装置，通过挡板、滑槽、弹簧和插孔的配合使用，当挡板往两侧移动时弹簧往内进行压缩，插孔被显露出来，在使用过程中由于挡板受到弹簧的弹力作用，挡板紧贴插条，进一步保证连接的紧密性，保证使用过程中防脱落。
附图说明

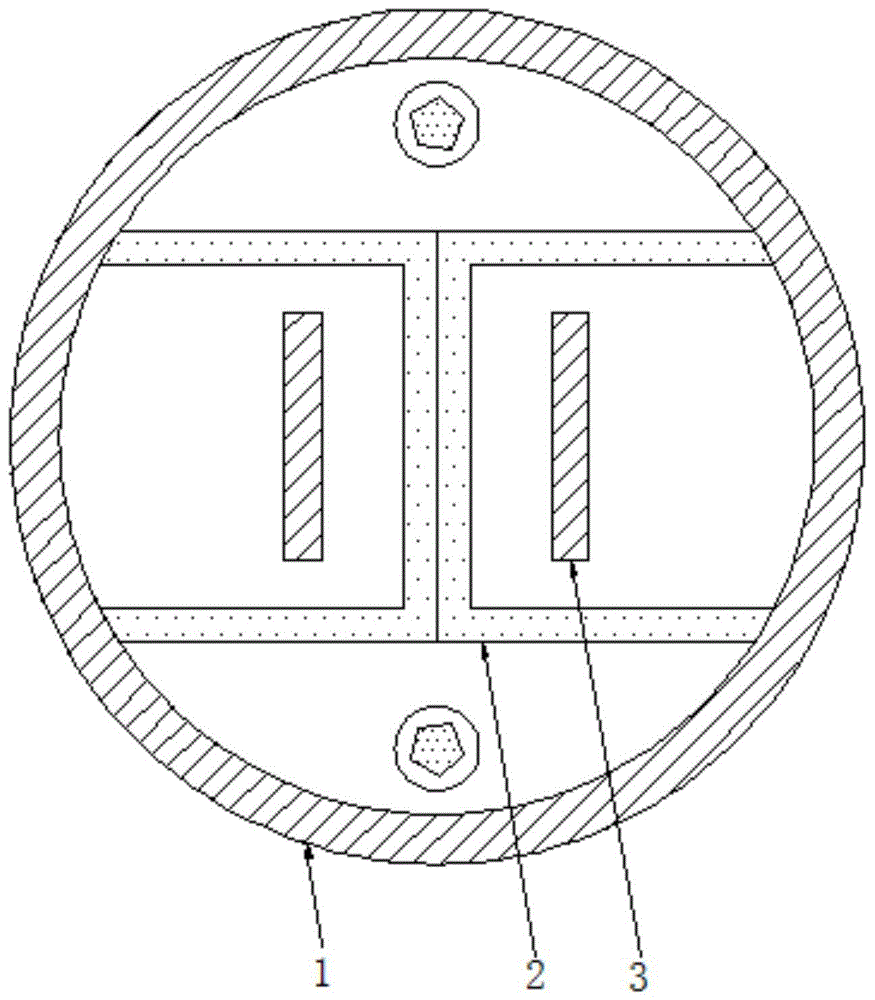

图1为本发明结构俯视图；
图2为本发明结构运动轨迹图，此时挡板打开，插孔被显示出来；
图3为本发明结挡板和斜槽连接结构正视图；
图4为本发明滑槽、可塑性弹簧和限位孔连接结构正视图；
图5为本发明4中各结构运动轨迹图，此时挡板打开，带动电板同步运动；
图6为本发明图4中A处结构放大图，此时夹板处于闭合状态；
图7为本发明图5中B处结构放大图，此时夹板处于打开状态；
图8为本发明-插条、连接座、保护套和压块连接结构正视图；
图9为本发明图9中各结构运动轨迹图，此时压块往内挤压，带动保护套同步运动；
图10为本发明齿条和齿轮连接结构示意图；
图11为本发明图10中各结构运动轨迹图，此时齿条往内移动，带动齿轮同步运动。
图中：1-外壳、2-挡板、3-插孔、4-斜槽、5-滑槽、6-可塑性弹簧、7-限位孔、8-电板、9-触点、10-夹板、11-支撑架、12-插条、13-连接座、14-保护套、15-压块、16-齿条、17-齿轮。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-11，一种充电过程中防止触电和脱落的盲人群体充电装置，包括外壳1，外壳1的内部活动连接有挡板2，挡板2有两个，两个挡板2的规格一致，且以外壳1的中心线为参照呈对称分布，挡板2具有高度，便于盲人利用触觉进行触摸，且不与插孔3直接接触，保护消费者安全，挡板2的下方开设有插孔3，挡板2的侧面开设有斜槽4，斜槽4对连接座13进行限位，外壳1的内部开设有滑槽5，滑槽5设计为楔形状，且挡板2的底部设计为楔形块，与滑槽5的尺寸相适配，使得挡块2可以方便在滑槽5内方便移动，且不易掉落，滑槽5的内部活动连接有可塑性弹簧6，可塑性弹簧6有两个，两个可塑性弹簧6的规格一致，且以挡外壳1的中心线为参照呈对称分布，当挡板2往外移动时，可塑性弹簧6往内进行压缩，滑槽5的下方开设有限位孔7，对插条12的位置进行限位，外壳1的内部活动连接有电板8，形成电路，电板8的上方固定连接有触点9，触点9、电板8、夹板10和支撑架11组成的插套结构一共有两组，两组插套结构的规格一致，且以外壳1的中心线为参照呈对称分布，对两个插条12分别进行控制，触点9的外侧活动连接有夹板10，夹板10设计为铜镀镍，具有一定的弹性，且夹板10有两个，两个夹板10的规格一致，且以触点9为参照呈对称分布，且夹板10被设计为倾斜状，使得插条12容易插入，从而使插条12往内插入之后夹板10之间被挤压开，由于弹簧和支撑架11的作用，使插条12插入且连接的更加紧密，不易滑落。
夹板10的两侧均活动连接有支撑架11，插孔3的内部活动连接有插条12，插条12的上方固定连接有连接座13，连接座13的外侧活动连接有保护套14，保护套14的两端设计为钩状，且该保护套14的尺寸与斜槽4的尺寸相适配，当将插条12往内插入式时，与挡板2接触，使得挡板2往两侧打开，保护套14的外侧活动连接有压块15，通过挤压压块15带动保护套14往内进行收缩，挡板2的底部活动连接有齿条16，齿条16有两个，两个齿条16的尺寸一致，且以齿轮17的中心线为参照呈对称分布，带动两个齿条16往相反的方向进行移动，齿条16的下方活动连接有齿轮17。
工作原理:通过在使用过程中，利用双手进行摸索，利用双手的触觉，触摸到挡板2，挡板2设计为倾斜状，插条12的长度大于保护套14的长度，故当当手握连接座13往内插入时，挡板2会往外移动，继续往下进行按压连接座13，保护套14与斜槽4接触，由于保护套14两侧设有的挂钩与斜槽4的尺寸相匹配，故挂钩会与斜槽4相互卡接，从而避免在充电的过程中由于拖拽冲电线使得插头滑落，相互卡接之后使得连接紧密，避免了盲人视力不佳，无法及时察觉插头掉落的问题发生，减小充电难度，且避免脱落的插条12硌到脚，避免安全隐患的发生。
于此同时，挡板2的左侧活动连接有齿条16，故带动齿条16同步往左运动，带动齿轮17逆时针旋转，使得另一齿条16往右进行移动，另一齿条16与电板8活动连接，故带动电板8同步往内移动，继续往内插入插条12，最终保护套14两侧的挂钩与斜槽4接触，从而使得保护套14与挡板2卡接，不会与外壳1脱离，从而避免了充电的过程中插头脱落导致充电失败，且脱落后的插头容易引发其他的安全问题，且插条12下移至与触点9接触，从而开始进行充电，进一步针对视力障碍的盲人群体提供更有效的保护措施，充电结束之后，通过摸索凸块，找到压块15，只需要用大拇指和食指对其按压压块15，保护套14往内挤压，两侧的挂钩最终与斜槽4脱离，此刻轻松往外拔出连接座13，使得插条12同步远离，且挡板2在插条12拔出之后，所受的推力消失，由于可塑性弹簧6的弹力，将挡板2恢复到原始位置，重新将插孔3遮挡住，使得整个装置的安全性和适用性更高。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
