技术领域
本发明涉及家居用品技术领域，具体为一种定心与打印相配合使打印效果更佳的肥皂印刻设备。
背景技术
家居用品是指人们日常生活所需要的商品，肥皂是常见的家居用品之一，肥皂能够溶于水，具有洗涤去污的功能，肥皂在生产过程中，需要对肥皂成品进行打印标识，便于使用者辨识真伪，并且具有美化肥皂的功能，也具有一定宣传效果，提高产品的辨识度，目前对肥皂进行打印标识的过程中存在以下问题：
通常采用人工按印的方式进行打印，由于人工按印的力度无法控制，按印出来的效果深浅不一，力度较小时，使信息没有印刻在肥皂上或者印刻的不明显，无法识别标识信息，力度过大时，使标识糊在一起，看不清信息，并且容易将肥皂挤压变形，使肥皂的外观大打折扣，打印的位置也无法控制，存在较大的误差，印刻效果不佳，并且工作效率低。
针对现有技术的不足，本发明提供了一种定心与打印相配合使打印效果更佳的肥皂印刻设备，具备打印效果更佳的优点，解决了印刻效果差的问题，使打印装置与肥皂较长时间的接触，对其充分打印，并且在结束后，有充足的时间提供给定心装置进行定心，以免出现还未完成定心，就对肥皂进行打印的情况，降低打印效果，避免打印设备在操作时打偏或者打歪，使打印的位置保持统一，打印结束后再相互远离肥皂，便于肥皂的更换，避免打印过程中第一卡板和第二卡板就已经相互远离，失去对肥皂的固定作用，也便于肥皂打印结束后进行更换，增大结构之间的关联性，使操作更加便捷。
发明内容
(一)技术方案
为实现上述打印效果更佳的目的，本发明提供如下技术方案：一种定心与打印相配合使打印效果更佳的肥皂印刻设备，包括限位板，所述限位板的外侧活动连接有移动杆，移动杆的外侧活动连接有椭圆盘，椭圆盘的外侧固定连接有转盘，转盘的外侧活动连接有第一齿轮，移动杆的外侧固定连接有连接杆，连接杆的内部活动连接有推杆，推杆的外侧固定连接有限位台，移动杆的下方活动连接有第一卡板，第一卡板的外侧固定连接有第一撑杆，第一卡板的外侧活动连接有第二卡板，第二卡板的外侧固定连接有第二撑杆，第二撑杆的外侧活动连接有第一转杆，第一转杆远离第二撑杆的一侧活动连接有第二转杆，第二转杆远离第一转杆的一侧活动连接有第三转杆，第三转杆远离第二转杆的一侧活动连接有第四转杆，第三转杆的底部固定连接有第二齿轮，第二齿轮的外侧活动连接有移动块。
优选的，所述限位板的两端均固定连接有固定块，上固定块的底部活动连接有弹簧，弹簧的底部活动连接有移动杆，下固定块的内部开设有孔洞，其尺寸与移动杆的尺寸相适配，便于移动杆上下移动，移动杆的外侧固定连接有凸块，移动杆的底部固定连接有打印装置，凸块的外侧固定连接有连接杆，椭圆盘与凸块位于同一竖直面上。
优选的，所述转盘与第一齿轮的尺寸相同，转盘外侧锯齿的数量为第一齿轮锯齿数量的一半，转盘的外侧固定连接有第一连杆，第一连杆远离转盘的一侧固定连接有第一锥轮，第一锥轮的外侧活动连接有第二锥轮，第一锥轮的尺寸与第二锥轮的尺寸相适配，第二锥轮的底部固定连接有第二连杆，第二连杆的底部固定连接有第三锥轮，第三锥轮的外侧活动连接有第四锥轮，第三锥轮的尺寸与第四锥轮的尺寸相适配，第四锥轮的外侧固定连接有第三连杆，第三连杆的外侧活动连接有移动块，移动块的外侧连接有固定连接有第三齿轮。
优选的，所述连接杆的中部开设有过孔，其尺寸与推杆的尺寸相适配，便于推杆能够顺畅左右移动，推杆的外侧固定连接有斜块。
优选的，所述限位台的内部开设有过孔，其尺寸与连接杆的尺寸相适配，限位台的顶部固定连接有斜台，其斜度与推杆斜块的斜度一致，推杆的斜块始终贴在限位台斜台的表面，推杆远离斜块的一侧与移动块活动连接，推杆的竖杆部分伸缩杆。
优选的，所述第一卡板的尺寸与第二卡板的尺寸相适配，第一卡板的底部固定连接有滑台，第二卡板和第二撑杆的内部均开设有通孔，其尺寸与第一撑杆的尺寸相适配，第一撑杆穿过第二卡板和第二撑杆的通孔，第二撑杆的外侧固定连接有第一支杆，第一转杆通过第一支杆与第二撑杆活动连接，第一撑杆的外侧固定连接有第二支杆，第四转杆通过第一支杆与第一撑杆活动连接。
优选的，所述第一转杆和第二转杆的相交处固定连接有凸柱，凸柱与第二齿轮的中心固定连接，第二齿轮有两个并且尺寸相同，两个第二齿轮相互啮合，以第一撑杆的中轴线为参考呈现对称分布，上方第二齿轮的内部开设有锯齿状孔洞，其尺寸与第三齿轮的尺寸相适配。
(二)有益效果
与现有技术相比，本发明提供了一种定心与打印相配合使打印效果更佳的肥皂印刻设备，具备以下有益效果：
1、该定心与打印相配合使打印效果更佳的肥皂印刻设备，通过椭圆盘和连接杆的共同作用下，椭圆盘转动引起连接杆下移，使打印装置与肥皂接触，便于对肥皂进行打印。
2、该定心与打印相配合使打印效果更佳的肥皂印刻设备，通过转盘和第一齿轮的共同作用下，转盘的锯齿区域与第一齿轮啮合时，转盘带动第一齿轮转动，转盘的无锯齿区域与第一齿轮靠近时，第一齿轮停止转动，使第一齿轮不断在转动与静止状态之间变化，使打印装置与肥皂较长时间的接触，对其充分打印，并且在结束后，有充足的时间提供给定心装置进行定心，以免出现还未完成定心，就对肥皂进行打印的情况，降低打印效果。
3、该定心与打印相配合使打印效果更佳的肥皂印刻设备，通过第二齿轮、第一卡板和第二卡板的共同作用下，第二齿轮转动带动第一卡板与第二卡板相互靠近再远离，使第一卡板和第二卡板对肥皂进行固定，避免打印设备在操作时打偏或者打歪，使打印的位置保持统一，打印结束后再相互远离肥皂，便于肥皂的更换。
4、该定心与打印相配合使打印效果更佳的肥皂印刻设备，通过连接杆、推杆和限位台的共同作用下，连接杆下移带动推杆沿着限位台的滑台下移并且向左移动，为定心装置的止停提供给驱动力，增大结构之间的关联性，使操作更加便捷。
5、该定心与打印相配合使打印效果更佳的肥皂印刻设备，通过推杆、移动块和第二齿轮的共同作用下，推杆左移带动移动块外侧的第三齿轮远离第二齿轮的锯齿状孔洞，使第二齿轮停止转动，第一卡板和第二卡板停止移动，避免打印过程中第一卡板和第二卡板就已经相互远离，失去对肥皂的固定作用，也便于肥皂打印结束后进行更换。
附图说明

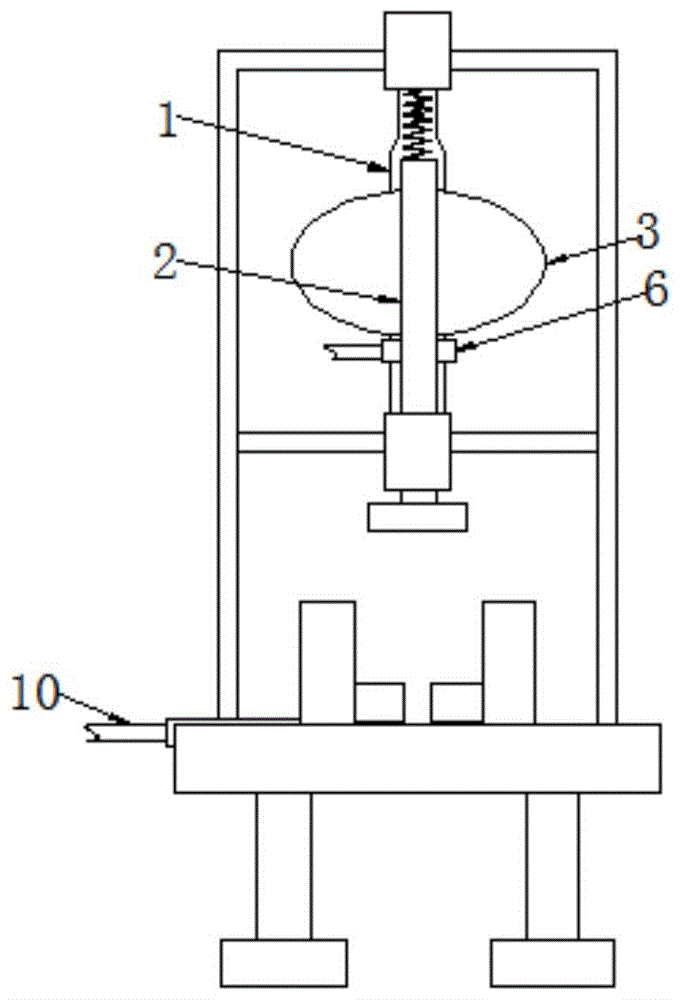

图1为本发明结构示意图，此时各结构处于初始状态，不发生位置变化；
图2为本发明结构运动轨迹示意图，此时推圆盘转动带动移动杆下移；
图3为本发明结构转盘与第一齿轮连接关系示意图；
图4为本发明结构连接杆、推杆和限位台连接关系示意图，此时各结构处于初始状态，不发生位置变化；
图5为本发明结构连接杆、推杆和限位台运动轨迹示意图，此时连接杆下移带动推杆沿着限位台的斜台下移并且左移；
图6为本发明结构第二齿轮、第一卡板和第二卡板连接关系示意图，此时各结构处于初始状态，不发生位置变化；
图7为本发明结构示第二齿轮、第一卡板和第二卡板运动轨迹示意图，此时第二齿轮转动引起第一卡板和第二卡板相互靠近；
图8为本发明结构推杆、第二齿轮和移动块连接关系示意图，此时各结构处于初始状态，不发生位置变化；
图9为本发明结构推杆、第二齿轮和移动块运动轨迹示意图，此时推杆左移带动移动块同步移动引起第二齿轮停止转动。
图中：1-限位板、2-移动杆、3-椭圆盘、4-转盘、5-第一齿轮、6-连接杆、7-推杆、8-限位台、9-第一卡板、10-第一撑杆、11-第二卡板、12-第二撑杆、13-第一转杆、14-第二转杆、15-第三转杆、16-第四转杆、17-第二齿轮、18-移动块。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-9，一种定心与打印相配合使打印效果更佳的肥皂印刻设备，包括限位板1，限位板1的外侧活动连接有移动杆2，限位板1的两端均固定连接有固定块，上固定块的底部活动连接有弹簧，弹簧的底部活动连接有移动杆2，使移动杆2下移后能在弹簧的作用下上移回到初始位置，下固定块的内部开设有孔洞，其尺寸与移动杆2的尺寸相适配，便于移动杆2上下移动，移动杆2的外侧固定连接有凸块，移动杆2的底部固定连接有打印装置，凸块的外侧固定连接有连接杆6，移动杆2的外侧活动连接有椭圆盘3，椭圆盘3与凸块位于同一竖直面，使椭圆盘3下移时通过推动凸块带动移动杆2下移，椭圆盘3的外侧固定连接有转盘4，转盘4与第一齿轮5的尺寸相同，转盘4外侧锯齿的数量为第一齿轮5锯齿数量的一半，转盘4锯齿的尺寸与第一齿轮5的尺寸相适配，转盘4的外侧固定连接有第一连杆，第一连杆远离转盘4的一侧固定连接有第一锥轮，第一锥轮的外侧活动连接有第二锥轮，第一锥轮的尺寸与第二锥轮的尺寸相适配，第二锥轮的底部固定连接有第二连杆，第二连杆的底部固定连接有第三锥轮，第三锥轮的外侧活动连接有第四锥轮，第三锥轮的尺寸与第四锥轮的尺寸相适配，第四锥轮的外侧固定连接有第三连杆，第三连杆的外侧活动连接有移动块18，移动块18的外侧连接有固定连接有第三齿轮。
转盘4的外侧活动连接有第一齿轮5，移动杆2的外侧固定连接有连接杆6，连接杆6的内部活动连接有推杆7，连接杆6的中部开设有过孔，其尺寸与推杆7的尺寸相适配，便于推杆7能够顺畅左右移动，推杆7的外侧固定连接有斜块，推杆7的外侧固定连接有限位台8，限位台8的内部开设有过孔，其尺寸与连接杆6的尺寸相适配，对连接杆6的移动具有限定方向的作用，限位台8的顶部固定连接有斜台，其斜度与推杆7斜块的斜度一致，推杆7的斜块始终贴在限位台8斜台的表面，推杆7远离斜块的一侧与移动块18活动连接，推杆7的竖杆部分伸缩杆，由于移动块18的高度不变，使推动杆7下移时对移动块18挤压发生收缩。
移动杆2的下方活动连接有第一卡板9，第一卡板9的外侧固定连接有第一撑杆10，第一卡板9的外侧活动连接有第二卡板11，第一卡板9的尺寸与第二卡板11的尺寸相适配，第一卡板9的底部固定连接有滑台，滑台的表面开设有空槽，其尺寸与第一卡板9和第二卡板11的尺寸相适配，第一卡板9和第二卡板11活动卡在其孔槽内，第二卡板11和第二撑杆12的内部均开设有通孔，其尺寸与第一撑杆10的尺寸相适配，第一撑杆10穿过第二卡板11和第二撑杆12的通孔，第二撑杆12的外侧固定连接有第一支杆，第一转杆13通过第一支杆与第二撑杆12活动连接，第一撑杆10的外侧固定连接有第二支杆，第四转杆16通过第一支杆与第一撑杆10活动连接，第二卡板11的外侧固定连接有第二撑杆12，第二撑杆12的外侧活动连接有第一转杆13，第一转杆13远离第二撑杆12的一侧活动连接有第二转杆14，第二转杆14远离第一转杆13的一侧活动连接有第三转杆15，第三转杆15远离第二转杆14的一侧活动连接有第四转杆16，第三转杆15的底部固定连接有第二齿轮17，第一转杆13和第二转杆14的相交处固定连接有凸柱，凸柱与第二齿轮17的中心固定连接，第二齿轮17有两个并且尺寸相同，两个第二齿轮17相互啮合，以第一撑杆10的中轴线为参考呈现对称分布，上方第二齿轮17的内部开设有锯齿状孔洞，其尺寸与第三齿轮的尺寸相适配，第二齿轮17的外侧活动连接有移动块18。
工作原理:使用时将肥皂传送至第一卡板9和第二卡板11之间，电机通过输出轴带动第四锥轮转动，移动块18随之转动，由于此时移动块18外侧的第三齿轮与上方第二齿轮17的锯齿状孔洞相啮合，带动上方第二齿轮17转动，引起下方第二齿轮17同步反向转动，第二齿轮17带动两个第二转杆14和两个第三转杆15同步转动，转动至第二转杆14和第三转杆15位于同一水平线的位置，此时第二转杆14向右推动第一转杆13，第一转杆13通过第一支杆带动第二撑杆12右移，第二卡板11同步移动，第三转杆15向左推动第四转杆16，第四转杆16通过第二支杆带动第一撑杆10左移，第一卡板9同步移动，使第二卡板11与第一卡板9相互靠近。
同时第四锥轮带动第三锥轮转动，引起转盘4转动，此时转盘4的无锯齿区域靠近第一齿轮5，第一齿轮5不发生转动，后续转盘4的锯齿区域与第一齿轮5接触并与其啮合，带动第一齿轮5转动，椭圆盘3随之转动，椭圆盘3的长轴端逐渐靠近移动杆2的凸块，由于椭圆盘3与移动杆2的凸块位于同一竖直面上，椭圆盘3的长轴推动凸块下移，移动杆2同步移动靠近肥皂，打印机同步移动，并且凸块带动连接杆6同步下移，连接杆6带动推杆7的斜块沿着限位台8的斜台同步下移并且向左移动，推杆7带动移动块18同步左移，移动块18外侧的第三齿轮同步移动，第三齿轮与上方第二齿轮17脱离，上方第二齿轮17停止转动，使第一卡板9和第二卡板11停止相互靠近。
此时打印机与肥皂接触，转盘4的非锯齿区域再次与第一齿轮5接触，第一齿轮5停止转动，使打印机不再移动，停留在肥皂上方，对肥皂进行充分打印；后续转盘4的锯齿区域再次与第一齿轮5啮合，带动第一齿轮5转动，带动椭圆盘3的短轴端靠近移动杆2的凸块，使移动杆2在顶部弹簧的作用下上移，同时带动连接杆6上移，使推杆7上移的同时向右移动，移动块18同步移动，引起第三齿轮与上方第二齿轮17的锯齿状孔洞啮合，上方第二齿轮17再次转动，引起两个第二转杆14和两个第三转杆15同步转动，转动至第二转杆14和第三转杆15位于同一竖直线的位置，此时第二转杆14向左拉动第一转杆13，引起第二卡板11同步左移，第三转杆15向右推动第四转杆16，引起第一卡板9同步右移，使第二卡板11与第一卡板9相互远离，便于转移肥皂。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
