技术领域
本发明涉及宠物训练技术领域，特指一种宠物专用训练飞盘。
背景技术
宠物飞盘是一种常见的用于训练和与宠物狗互动娱乐的宠物用品，主人将飞盘从各个方向以各种姿势抛出，让宠物狗跑去衔起送回放在主人面前或交到主人手里。现有的宠物飞盘旋转的方式比较单一，较长时间下，宠物狗就会感到枯燥、乏味，提高不了趣味性，而关于宠物专用的训练飞盘，则没有改变空中运动轨迹的飞盘。
而中国专利CN206366196U所公开的一种新式飞盘，该新式飞盘的飞盘本体自中心向周边均匀开有一排若干个直径相等的螺纹孔，飞盘本体还配有一个重力柱，重力柱与螺纹孔均相互螺纹配合。可通过重力柱与飞盘本体上不同的螺纹孔旋合，可改变飞盘的偏心重力程度，以便让飞盘飞出不同的运动轨迹。虽然该专利中可以飞出不同的运动轨迹，但是还存在一下缺点：
1、现有技术中采用重力柱，但是重力柱与螺纹孔螺纹配合，若发生脱离情况，则会导致重力柱容易被宠物狗吞噬，会导致宠物狗身体受到影响，也会影响再次使用，不能提高宠物狗的趣味性，不能作为宠物专用的训练飞盘使用。
因此，急需设计一种可以改变空中运动轨迹和提高趣味性的宠物专用训练飞盘。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种宠物专用训练飞盘，解决了背景技术中所提到的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种宠物专用训练飞盘，包括飞盘本体，所述飞盘本体的正面的截面方向为弓型，且飞盘本体的外侧面为弧面设置，飞盘本体的顶部的外侧开设有若干个导风口，导风口可以在飞盘本体旋转的时候使得部分气流进入导风口，可以形成飞盘本体底部处的气流产生，飞盘本体底部的中心处开设有球轴槽，球轴槽的内部设置有球轴，球轴在球轴槽内旋转的同时还可以轻微的偏移角度，使得连杆旋转后还能轻微偏移，球轴的底部固定连接有连杆，连杆的底部与飞盘本体的底部之间设置有垂直距离，导致飞盘在落地后连杆不与地面接触，还可以平稳着地，连杆的表面上设置有三组弧型导风板，弧型导风板为轻质板，便于通过空气流动后加速运动，同时也不影响飞盘的飞行，也便于宠物的训练，三组弧型导风板再通过导风口的作用下，弧型导风板可以进行与飞盘旋转相反的方向旋转，导致飞盘下方的所产生的气流与外部气流相反，同时，采用空气动力原理，两股气流作用下可以有效的改变飞盘在空中旋转时候的运动轨迹，同时优于现有技术，不会产生被宠物狗吞噬的现象，同样在改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性，并且三组弧型导风板的另一端设置有磁铁，且飞盘本体内壁的设置有与导风口所接触的金属环块，本技术中采用磁铁和金属环块，在弧型导风板旋转过程中，磁铁在远离金属环块的时候速率降低，逐渐靠近的时候速率增加，多个金属环块同时操作，导致弧型导风板旋转过程中的速率不同，优于现有技术，则会改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性，也不会伤害到宠物狗。
进一步的，所述导风口的数量为十个，且其中七个导风口为一组，剩余的三个导风口为另一组，且相邻的两个导风口之间均为等距设置，两组导风口相对设置，设置两组导风口，数量多的导风口可以导致进入气流较多，数量少的导风口导致进入的气流较少，两组进入不同气流的方式，可以导致进入气流进入后，两股气流作用下可以有效的改变飞盘在空中旋转时候的运动轨迹，也可以导致运动轨迹不便于宠物狗追寻，同时优于现有技术，不会产生被宠物狗吞噬的现象，同样在改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性。
进一步的，三个所述弧型导风板的取向为顺时针设置，也可以为逆时针设置，适合操作者左手或者右手均可以操作。
进一步的，所述弧型导风板可以为机翼式的形状并交于连杆处。
进一步的，所述相邻所述弧型导风板的之间的夹角为∠A＝∠B＝2∠C，导致夹角小的两个弧型导风板可以受到气流的阻力作用较大，夹角大的两个弧型导风板可以受到气流的阻力较小，通过两组推动的方式不同，优于现有技术，使得弧型导风板旋转的过程中速率不同，具有可多变性，同时，会改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性，也不会伤害到宠物狗。
进一步的，所述弧型导风板的夹角较小的一侧与七个导风口对应，且另一个弧型导风板的一端与剩余的三个导风口对应，弧型导风板和导风口的相互作用下，通过角度和数量上的设置，弧型导风板旋转的过程中速率不同，具有多变性，宠物狗不易轻易进行判断运动轨迹，可以练习反应力，同时会改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性。
进一步的，所述金属环块的内径略大于导风口的内径，不会阻碍气流正常的进入，便于进行使用。
进一步的，所述导风口外侧的口径略大于导风口内侧的口径，使得气流在从导风口进入的过程中，由于口径缩小，会提高气流的速率，便于更快捷的提高飞盘在空气中旋转时候的轨迹运动，便于宠物狗进行专用训练。
进一步的，所述金属环块的材质为铁、钴、镍合成而成，便于与磁铁吸附。
工作原理：操作者抛出飞盘，且使得飞盘呈顺时针旋转，飞盘本体旋转的时候使得部分气流进入导风口，可以形成飞盘本体底部处的气流产生，并且弧型导风板可以进行与飞盘旋转相反的方向旋转【如9图所示】，导致飞盘下方的所产生的气流与外部气流相反，球轴在球轴槽内旋转的同时还可以轻微的偏移角度，使得连杆旋转后还能轻微偏移，同时，采用空气动力原理，两股气流作用下可以有效的改变飞盘在空中旋转时候的运动轨迹，同时弧型导风板旋转过程中，磁铁在远离金属环块的时候速率降低，逐渐靠近的时候速率增加，多个金属环块同时操作，导致弧型导风板旋转过程中的速率不同，夹角大的两个弧型导风板可以受到气流的阻力较小，通过两组推动的方式不同，优于现有技术，使得弧型导风板旋转的过程中速率不同，具有可多变性，同时，会改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性，也不会伤害到宠物狗。
(三)有益效果
据上述技术方案所得本发明的有益效果在于：
(1)、本发明设计精妙，采用导风口、弧型导风板和磁铁的设置，优于现有技术，不会产生被宠物狗吞噬的现象，同样在改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性和反应力。
(2)、本发明导风口可以在飞盘本体旋转的时候使得部分气流进入导风口，可以形成飞盘本体底部处的气流产生。
(3)、本发明球轴在球轴槽内旋转的同时还可以轻微的偏移角度，使得连杆旋转后还能轻微偏移。
(4)、本发明弧型导风板为轻质板，便于通过空气流动后加速运动，同时也不影响飞盘的飞行，也便于宠物的训练。
(5)、本发明弧型导风板可以进行与飞盘旋转相反的方向旋转，导致飞盘下方的所产生的气流与外部气流相反，同时，采用空气动力原理，两股气流作用下可以有效的改变飞盘在空中旋转时候的运动轨迹，同时优于现有技术，不会产生被宠物狗吞噬的现象，同样在改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性。
(6)、本发明磁铁和金属环块，在弧型导风板旋转过程中，磁铁在远离金属环块的时候速率降低，逐渐靠近的时候速率增加，多个金属环块同时操作，导致弧型导风板旋转过程中的速率不同，优于现有技术，则会改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性，也不会伤害到宠物狗。
(7)、本发明两股气流作用下可以有效的改变飞盘在空中旋转时候的运动轨迹，也可以导致运动轨迹不便于宠物狗追寻，同时优于现有技术，不会产生被宠物狗吞噬的现象，同样在改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性。
(8)、本发明夹角大的两个弧型导风板可以受到气流的阻力较小，通过两组推动的方式不同，优于现有技术，使得弧型导风板旋转的过程中速率不同，具有可多变性，同时，会改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性，也不会伤害到宠物狗。
(9)、本发明通过角度和数量上的设置，弧型导风板旋转的过程中速率不同，具有多变性，宠物狗不易轻易进行判断运动轨迹，可以练习反应力，同时会改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性。
(10)、本发明金属环块的内径略大于导风口的内径，不会阻碍气流正常的进入，便于进行使用。
(11)、本发明气流在从导风口进入的过程中，由于口径缩小，会提高气流的速率，便于更快捷的提高飞盘在空气中旋转时候的轨迹运动，便于宠物狗进行专用训练。
附图说明
为了更清楚地说明本发明实施例中的技术方案，下面将对实施例技术描述中所需要的附图作简单地介绍。

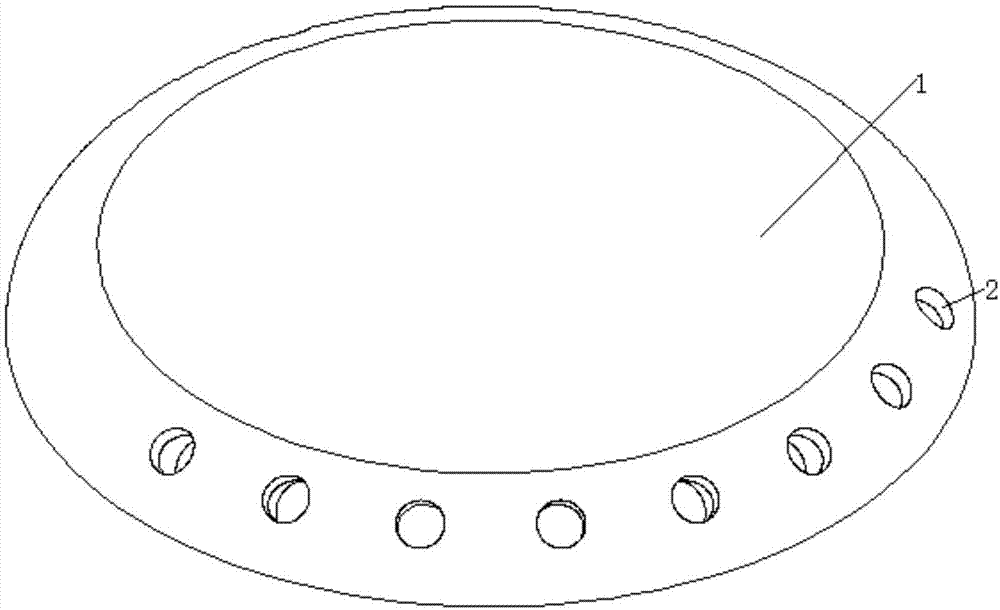

图1为本发明的立体结构示意图；
图2为本发明的正面结构示意图；
图3为本发明的左侧结构示意图；
图4为本发明的顶部结构示意图；
图5为本发明的底部结构示意图；
图6为图5中X处的放大图；
图7为图5中Y处的放大图；
图8为本发明三个弧型挡风板之间夹角结构示意图；
图9为本发明飞盘本体的气流进入方向的结构示意图。
图中：1、飞盘本体，2、导风口，3、球轴槽，4、球轴，5、连杆，6、弧型挡风板，7、磁铁，8、金属环块。
具体实施方式
下面结合附图，对本发明作详细的说明。
为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。
实施例一：
如图1-9所示，本发明提供一种技术方案：一种宠物专用训练飞盘，包括飞盘本体1，飞盘本体1的正面的截面方向为弓型，且飞盘本体1的外侧面为弧面设置，飞盘本体1的顶部的外侧开设有若干个导风口2，导风口2可以在飞盘本体1旋转的时候使得部分气流进入导风口2，可以形成飞盘本体1底部处的气流产生，飞盘本体1底部的中心处开设有球轴槽3，球轴槽3的内部设置有球轴4，球轴4在球轴槽3内旋转的同时还可以轻微的偏移角度，使得连杆5旋转后还能轻微偏移，球轴4的底部固定连接有连杆5，连杆5的底部与飞盘本体1的底部之间设置有垂直距离，导致飞盘在落地后连杆5不与地面接触，还可以平稳着地，连杆5的表面上设置有三组弧型导风板6，弧型导风板6为轻质板，便于通过空气流动后加速运动，同时也不影响飞盘的飞行，也便于宠物的训练，三组弧型导风板6再通过导风口2的作用下，弧型导风板2可以进行与飞盘旋转相反的方向旋转，导致飞盘下方的所产生的气流与外部气流相反，同时，采用空气动力原理，两股气流作用下可以有效的改变飞盘在空中旋转时候的运动轨迹，同时优于现有技术，不会产生被宠物狗吞噬的现象，同样在改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性，三个弧型导风板6的取向为顺时针设置，也可以为逆时针设置，适合操作者左手或者右手均可以操作，弧型导风板6可以为机翼式的形状并交于连杆5处，并且三组弧型导风板6的另一端设置有磁铁7，且飞盘本体1内壁的设置有与导风口2所接触的金属环块8，金属环块8的内径略大于导风口2的内径，金属环块8的材质为铁、钴、镍合成而成，便于与磁铁7吸附，不会阻碍气流正常的进入，便于进行使用，本技术中采用磁铁7和金属环块8，在弧型导风板6旋转过程中，磁铁7在远离金属环块8的时候速率降低，逐渐靠近的时候速率增加，多个金属环块8同时操作，导致弧型导风板6旋转过程中的速率不同，优于现有技术，则会改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性，也不会伤害到宠物狗。
实施例二：
如图1-9所示，在实施例一的基础上，本发明提供一种技术方案：导风口2的数量为十个，且其中七个导风口2为一组，剩余的三个导风口2为另一组，且相邻的两个导风口2之间均为等距设置，两组导风口2相对设置，设置两组导风口2，数量多的导风口2可以导致进入气流较多，数量少的导风口2导致进入的气流较少，两组进入不同气流的方式，可以导致进入气流进入后，两股气流作用下可以有效的改变飞盘在空中旋转时候的运动轨迹，也可以导致运动轨迹不便于宠物狗追寻，同时优于现有技术，不会产生被宠物狗吞噬的现象，同样在改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性。
实施例三：
如图1-9所示，在实施例一、实施例二的基础上，本发明提供一种技术方案：相邻弧型导风板6的之间的夹角为∠A＝∠B＝2∠C【如图8所示】，导致夹角小的两个弧型导风板6可以受到气流的阻力作用较大，夹角大的两个弧型导风板6可以受到气流的阻力较小，通过两组推动的方式不同，优于现有技术，使得弧型导风板6旋转的过程中速率不同，具有可多变性，同时，会改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性，也不会伤害到宠物狗。
实施例四：
如图1-9所示，在实施例一、实施例二、实施例三的基础上，本发明提供一种技术方案：弧型导风板6的夹角较小的一侧与七个导风口2对应，且另一个弧型导风板6的一端与剩余的三个导风口2对应，弧型导风板6和导风口2的相互作用下，通过角度和数量上的设置，弧型导风板6旋转的过程中速率不同，具有多变性，宠物狗不易轻易进行判断运动轨迹，可以练习反应力，同时会改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性。
实施例五：
如图1-9所示，在实施例一、实施例二、实施例三、实施例四的基础上，本发明提供一种技术方案：导风口2外侧的口径略大于导风口2内侧的口径，使得气流在从导风口2进入的过程中，由于口径缩小，会提高气流的速率，便于更快捷的提高飞盘在空气中旋转时候的轨迹运动，便于宠物狗进行专用训练。
使用方法距离，操作者抛出飞盘，且使得飞盘呈顺时针旋转，飞盘本体1旋转的时候使得部分气流进入导风口2，可以形成飞盘本体1底部处的气流产生，并且弧型导风板2可以进行与飞盘旋转相反的方向旋转【如图9所示】，导致飞盘下方的所产生的气流与外部气流相反，球轴4在球轴槽3内旋转的同时还可以轻微的偏移角度，使得连杆5旋转后还能轻微偏移，同时，采用空气动力原理，两股气流作用下可以有效的改变飞盘在空中旋转时候的运动轨迹，同时弧型导风板6旋转过程中，磁铁7在远离金属环块8的时候速率降低，逐渐靠近的时候速率增加，多个金属环块8同时操作，导致弧型导风板6旋转过程中的速率不同，夹角大的两个弧型导风板6可以受到气流的阻力较小，通过两组推动的方式不同，优于现有技术，使得弧型导风板6旋转的过程中速率不同，具有可多变性，同时，会改变飞盘在空中旋转的时候通过不同的运动轨迹可以进行训练宠物狗，使得宠物狗可以提高趣味性，也不会伤害到宠物狗。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中的描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
