技术领域
本发明涉及超市货架商品摆放技术领域，尤其涉及一种超市货架商品摆放装置。
背景技术
超市货架是指在超市里摆放货物的担架，最早的货架在中国也就是人们常说的柜台了有铁制的木质的还有玻璃的等等多种多样。但是这些货架有个很大弊端就是不能自由的调节层板，同时也不方便移动，也不美观，随着人民生活水平的提高，超市这个行业异常火爆，它已经基本替代了小卖部，成为人们购物的主要场所。超市的发展也带动了超市货架的发展，现在中国各大超市包括便利店的货架是完全模仿国外制作的。
现有的超市为了充分利用超市现有的面积，以较小的体积展示售卖更多的商品，便采购很高的货架，很高的货架在可以充分利用现有的超市面积，最大化超市的利益，在高处的货架上的商品，用户可以踮起脚，拉扯下即可，但是超市的工作人员摆放的时候，很不方便，摆放的量很大，不仅一份，不仅很高而且货架还有一定的深度，需要工作人员将手深入，才可以将商品摆放完好；使用人字梯爬高摆放商品，不仅速度慢，还有一定的安全问题。
为此，我们提出了一种超市货架商品摆放装置。
发明内容
本发明的目的是为了解决现有技术中超市货架很高，高处的商品摆放不方便的问题，而提出的一种超市货架商品摆放装置。
为了实现上述目的，本发明采用了如下技术方案：
一种超市货架商品摆放装置，包括箱体，所述箱体的下端对称固定连接有四个移动机构，所述箱体的内部底端固定连接有隔板，所述隔板将箱体的内部从左到右依次分隔成第一腔室和第二腔室，在第二腔室内的所述箱体的内部侧壁上焊接有壳体，所述壳体的上端贯穿箱体并延伸，在箱体上端的所述壳体的前端开设有出料口，另一端开设有放置口，所述壳体的内部底端一侧侧壁上插设有主动轴，主动轴的另一端贯穿壳体并延伸至第二腔室的内部，所述主动轴上固定套接有主动辊，所述主动轴的另一端设有传动机构，所述壳体的内部上端侧壁上插设有从动轴，所述从动轴的另一端插设在壳体的内侧壁上，所述从动轴上固定套接有从动辊，所述主动辊和从动辊通过运输带连接，所述运输带的外侧壁上对称固定连接有多个支撑板，每个所述支撑板远离隔板的一侧均设有保护机构，所述箱体的上端设有推动机构。
在上述的超市货架商品摆放装置中，所述传动机构包括固定套接在第二腔室中主动轴上的第一锥齿轮,在第二腔室内的所述箱体的内侧壁上插设有转杆，所述转杆的另一端贯穿箱体并焊接有第一转盘，在第二腔室内的所述转杆上固定套接有第二锥齿轮，所述第二锥齿轮和第一锥齿轮啮合，所述转杆上固定套接有限位机构。
在上述的超市货架商品摆放装置中，所述限位机构包括固定套接在转杆上的棘轮，远离隔板一侧的所述箱体的顶端侧壁上转动连接有卡块，所述卡块的下端延伸至棘轮的锯齿之间，所述卡块的上端焊接有复位弹簧，所述复位弹簧的上端与箱体的顶端侧壁固定连接。
在上述的超市货架商品摆放装置中，所述保护机构包括开设在支撑板远离运输带一侧的安装槽，所述安装槽的两端均开设有插槽，所述安装槽的内部设有连接轴，所述连接轴的上端均延伸至插槽的内部，所述连接轴上固定套接有挡板，在插槽内部的连接轴上均滑动套接有扭力弹簧，所述扭力弹簧的一端与插槽的侧壁固定连接，所述扭力弹簧的另一端与连接轴固定连接。
在上述的超市货架商品摆放装置中，所述推动机构包括插设在隔板中的螺纹杆，所述螺纹杆的另一端贯穿箱体并焊接有第二转盘，所述螺纹杆上螺纹套接有移动块，所述移动块的上端焊接有移动板，所述移动板的靠近壳体的一侧焊接有多个推杆，每个所述推杆的另一端均焊接有推板。
在上述的超市货架商品摆放装置中，所述箱体的上端焊接有防护罩，所述防护罩的另一端与壳体固定连接，所述防护罩的侧壁上对称焊接有两个L型杆，两个所述L型杆的另一端均贯穿移动板并分别与防护罩和箱体固定连接。
在上述的超市货架商品摆放装置中，每个所述移动机构包括固定连接在箱体下端的减震块，每个所述减震块的下端均安装有移动轮。
在上述的超市货架商品摆放装置中，所述箱体的上端靠近第一转盘的一端对称焊接有两个固定板，两个所述固定板的上端共同固定焊接有扶手。
与现有的技术相比，本超市货架商品摆放装置的优点在于：
1、本发明通过传动机构带动运输带移动，使支撑板上的商品移动到货架高处，转动第二转盘带动移动块和移动板移动，通过推杆使推板将支撑板上的商品推入对应高度的货架上。
2、转动第一转盘带动支撑板不断向上移动，从而可以从放置口依次将每个支撑板上放置商品，转动第二转盘带动推板将每个支撑板上的商品均推入对应的货架。
3、通过设置保护机构使支撑板上的商品在向上移动过程中，不会从壳体上的出口上掉落，推动商品时，挡板被推平，还可以起到桥梁的作用，避免商品掉落在货架和支撑板之间，推动完成后，可以通过扭力弹簧复位。
附图说明

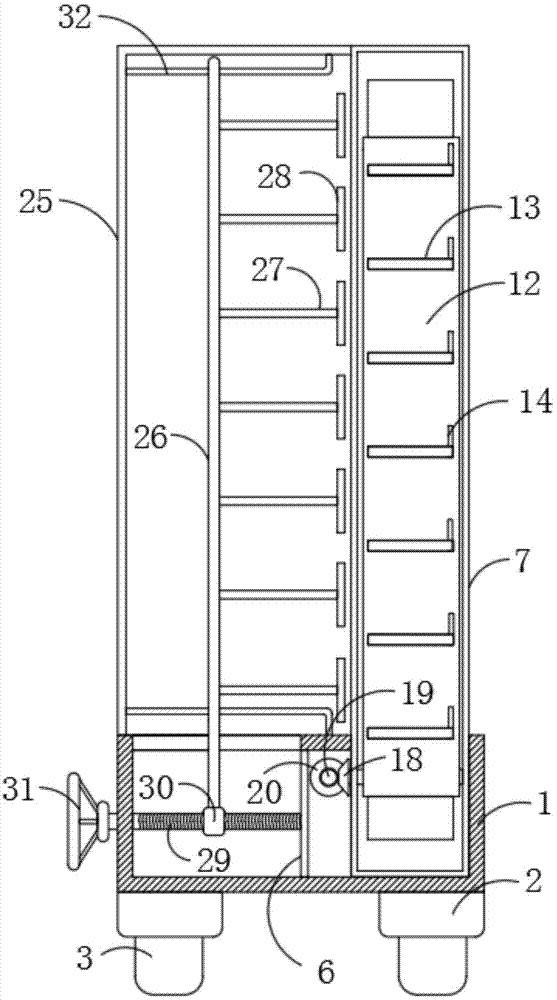

图1为本发明提出的一种超市货架商品摆放装置的结构示意图；
图2为本发明提出的一种超市货架商品摆放装置的侧视结构示意图；
图3为本发明提出的一种超市货架商品摆放装置的限位机构的结构示意图；
图4为本发明提出的一种超市货架商品摆放装置中支撑板和挡板的连接部分结构示意图；
图5为本发明提出的一种超市货架商品摆放装置的侧视图。
图中：1箱体、2减震块、3移动轮、4固定板、5扶手、6隔板、7壳体、8主动轴、9主动辊、10从动轴、11从动辊、12运输带、13支撑板、14挡板、15扭力弹簧、16连接轴、17插槽、18第一锥齿轮、19转杆、20第二锥齿轮、21第一转盘、22棘轮、23卡块、24复位弹簧、25防护罩、26移动板、27推杆、28推板、29螺纹杆、30移动块、31第二转盘、32L型杆。
具体实施方式
以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
实施例
参照图1-5，一种超市货架商品摆放装置，包括箱体1，箱体1的下端对称固定连接有四个移动机构，每个移动机构包括固定连接在箱体1下端的减震块2，每个减震块2的下端均安装有移动轮3，减震块2减少移动轮3移动时，箱体1受到的震动，箱体1的内部底端固定连接有隔板6，隔板6将箱体1的内部从左到右依次分隔成第一腔室和第二腔室，在第二腔室内的箱体1的内部侧壁上焊接有壳体7，壳体7的上端贯穿箱体1并延伸，在箱体1上端的壳体7的前端开设有出料口，另一端开设有放置口，方便工作人员将商品从放置口将商品放入壳体7内。
壳体7的内部底端一侧侧壁上插设有主动轴8，主动轴8的另一端贯穿壳体7并延伸至第二腔室的内部，主动轴8上固定套接有主动辊9，主动轴8的另一端设有传动机构，传动机构包括固定套接在第二腔室中主动轴8上的第一锥齿轮18,在第二腔室内的箱体1的内侧壁上插设有转杆19，转杆19的另一端贯穿箱体1并焊接有第一转盘21，第一转盘21转动转杆19转，在第二腔室内的转杆19上固定套接有第二锥齿轮20，转杆19转带动第二锥齿轮20转，第二锥齿轮20和第一锥齿轮18啮合，所以第一锥齿轮18被带动转动，主动轴8旋转，主动辊9旋转。
转杆19上固定套接有限位机构，限位机构包括固定套接在转杆19上的棘轮22，远离隔板6一侧的箱体1的顶端侧壁上转动连接有卡块23，卡块23的下端延伸至棘轮22的锯齿之间，卡块23的上端焊接有复位弹簧24，复位弹簧24的上端与箱体1的顶端侧壁固定连接，转杆19正向旋转，卡块23无法阻挡棘轮22旋转，棘轮22旋转时，卡块23会在复位弹簧24的拉力作用下，恢复原位，继续卡在两个锯齿之间，转杆19逆向旋转时，卡块23卡在锯齿之间，使棘轮22无法旋转，从而使转杆19无法逆向旋转。
壳体7的内部上端侧壁上插设有从动轴10，从动轴10的另一端插设在壳体7的内侧壁上，从动轴10上固定套接有从动辊11，主动辊9和从动辊11通过运输带12连接，运输带12的外侧壁上对称固定连接有多个支撑板13，通过放置口，工作人员将商品放置在支撑板13上，旋转第一转盘21带动主动辊9转，从而使运输带12移动，带动放置口一侧的支撑板13向上移动，使支撑板13上的商品到达货架的高处，限位机构使转杆19无法逆向旋转，所以停止第一转盘21旋转时，靠近放置口一侧的支撑板13受力下移，运输带12逆向旋转，导致主动辊9、主动轴8逆向旋转，通过第一锥齿轮18和第二锥齿轮20会使转杆19逆向旋转，又因为转杆19被卡块23卡住不会逆向旋转，所以支撑板13不会下移，从而保证了支撑板13上商品的稳定。
每个支撑板13远离隔板6的一侧均设有保护机构，保护机构包括开设在支撑板13远离运输带12一侧的安装槽，安装槽的两端均开设有插槽17，安装槽的内部设有连接轴16，连接轴16的上端均延伸至插槽17的内部，连接轴16上固定套接有挡板14，在插槽17内部的连接轴16上均滑动套接有扭力弹簧15，扭力弹簧15的一端与插槽17的侧壁固定连接，扭力弹簧15的另一端与连接轴16固定连接，使挡板14可以向远离支撑板13的一侧移动，移动后通过扭力弹簧15的扭力作用下，恢复原位，被支撑板13阻挡，使挡板14保持垂直，起到阻拦作用，避免支撑板13上的商品在移动过程中掉落。
箱体1的上端设有推动机构，推动机构包括插设在隔板6中的螺纹杆29，螺纹杆29的另一端贯穿箱体1并焊接有第二转盘31，螺纹杆29上螺纹套接有移动块30，移动块20的上端焊接有移动板26，移动板26的靠近壳体7的一侧焊接有多个推杆27，每个推杆27的另一端均焊接有推板28，旋转第二转盘31带动螺纹杆29转动，从而带动移动块30和移动板26移动，当移动板26向壳体7靠近时，通过推杆27，使推板28将支撑板13上的商品推入货架上，此时挡板14还可以起到桥梁作用，避免商品从支撑板13移动货架上时，商品从货架和支撑板13之间掉落，通过放置口可以在靠近放置口一侧的支撑板13上均放置有商品，通过多个推板28可以一次性将多种商品推入不同高度的货架上。
箱体1的上端焊接有防护罩25，防护罩25的另一端与壳体7固定连接，防护罩25的侧壁上对称焊接有两个L型杆32，两个L型杆32的另一端均贯穿移动板26并分别与防护罩25和箱体1固定连接，L型杆32起到限位作用，使移动板26移动稳定，上下移动一致，不会偏移，箱体1的上端靠近第一转盘21的一端对称焊接有两个固定板4，两个固定板4的上端共同固定焊接有扶手5，通过扶手5方便推动整个装置。
本发明中，通过扶手5和移动机构将摆放装置移动到工作位置，使壳体7与货架靠近，将需要摆放到高处货架的商品通过放置口放在靠近推板28一侧的支撑板13上，转动第一转盘21，带动转杆19转，通过第一锥齿轮18和第二锥齿轮20带动主动轴8转，通过主动辊9带动运输带12移动，从而带动支撑板13上的商品向上移动，移动到合适位置时，停止转动，限位机构避免了转杆19的反转，使转杆19稳定，从而使支撑板13上的商品稳定，转动第二转盘31，带动螺纹杆29转，带动移动块30和移动板26移动，通过推杆27带动推板28推动支撑板13上的商品进入货架上。
尽管本文较多地使用了箱体1、减震块2、移动轮3、固定板4、扶手5、隔板6、壳体7、主动轴8、主动辊9、从动轴10、从动辊11、运输带12、支撑板13、挡板14、扭力弹簧15、连接轴16、插槽17、第一锥齿轮18、转杆19、第二锥齿轮20、第一转盘21、棘轮22、卡块23、复位弹簧24、防护罩25、移动板26、推杆27、推板28、螺纹杆29、移动块30、第二转盘31、L型杆32等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
