技术领域
本发明涉及筛沙装置技术领域，具体为一种具有自上料结构的分级筛沙机械。
背景技术
在工程建筑中所用的沙子需要一定的筛选才可以使用，最初的筛选方式是使用筛子人工筛选，在建筑工作量不断增加的情况下，人工筛沙的效率已经不能满足工程需要；随着机械设备的发展及应用，机械筛沙设备不断出现，混凝土是现代房屋、道路、桥梁建设中不可或缺的一部分，混凝土需要由一定比例的水泥、砂子、粗石子、细石子混合而成，这一配比将直接影响混凝土的质量；而沙子这一重要原料中不可避免地会存在颗粒过大的沙子或者石子，将影响混凝土各组成成分的配比，因此在生产前需要对沙子进行筛选。
现有的筛沙装置在使用时容易使得沙子抖落在地面上，造成装置使用后清洁的时间消耗延长，从而容易使装置容易发生故障，造成装置工作效率下降，而且筛沙时不便于进行分级存放，造成沙子二次筛选的时间增长的问题。
在中国发明专利申请公开说明书CN201510169882中公开的一种筛沙方法及筛沙装置，该一种筛沙方法及筛沙装置，虽然在进行筛沙时能够进行分级，能够将筛子与水进行分离，解决现在产品缺点或技术问题的沙子的大小不一，而且还混杂着不同大小的砾石，但是，该一种筛沙方法及筛沙装置，具有沙子不便于进行分类收集，造成收集沙子时间消耗增长，而且容易造成环境受到破坏的缺点。
发明内容
本发明的目的在于提供一种具有自上料结构的分级筛沙机械，以解决上述背景技术中提出的筛沙装置在使用时容易使得沙子抖落在地面上，造成装置使用后清洁的时间消耗延长，从而容易使装置容易发生故障，造成装置工作效率下降，而且筛沙时不便于进行分级存放，造成沙子二次筛选的时间增长的问题。
为实现上述目的，本发明提供如下技术方案：一种具有自上料结构的分级筛沙机械，包括主平台、滤布、推料轴和干燥机，所述主平台的上方安装有过水箱，且过水箱的内部安置有滤盒，所述主平台与过水箱之间为螺钉连接，且过水箱与滤盒之间为螺钉连接，所述滤布安装在滤盒的内部，且滤布与滤盒之间为螺钉连接，所述推料轴安装在滤盒的右侧，且推料轴的外侧安置有电动机，所述过水箱与滤盒之间为活动连接，且推料轴与电动机之间为螺钉连接，所述电动机外侧连接有传动齿，且传动齿的底部安装有输料带，所述电动机与传动齿之间为齿纹连接，且传动齿与输料带之间为齿纹连接，所述输料带的外侧安置有吸水棉，所述输料带的前后两端安装有挡板，且挡板的内侧安置有安装架，所述输料带与挡板之间为螺钉连接，且挡板与安装架之间为活动连接，所述干燥机安装在安装架的内侧，且安装架与干燥机之间为螺钉连接，所述安装架的后端安置有单侧齿条，且单侧齿条的外侧连接有升降调节手，所述安装架与单侧齿条之间为粘接连接，且单侧齿条与升降调节手之间为齿纹连接，所述输料带的下方安装有辅助挤水块，且辅助挤水块的下方安置有固定块，所述辅助挤水块与输料带之间为螺钉连接，且固定块与主平台之间为螺钉连接，所述固定块的顶部安装有收水箱，且收水箱与固定块之间为活动连接，所述输料带右侧安置有筛箱，且筛箱的内部安装有气杆，所述筛箱与主平台之间为固定结构，且筛箱与气杆之间为螺钉连接，所述气杆的顶部安置有推板，且推板的右侧安装有砂石分离箱，所述气杆与推板之间为固定连接，所述砂石分离箱的右侧安置有振动机，且砂石分离箱与振动机之间为螺钉连接，所述砂石分离箱的下方安装有粗分箱，且粗分箱的下方安装有细分箱，所述粗分箱与筛箱之间为活动连接，且细分箱与筛箱之间为活动连接，所述细分箱的左侧安置有角度转钮，且细分箱与角度转钮之间为齿纹连接。
优选的，所述滤布与滤盒之间为嵌套结构，且滤盒与过水箱构成卡合结构。
优选的，所述输料带通过传动齿与电动机构成传动结构，且推料轴通过电动机与过水箱构成旋转结构。
优选的，所述吸水棉与输料带之间紧密贴合，且吸水棉与输料带之间为粘接连接。
优选的，所述干燥机通过升降调节手与挡板构成升降结构，且干燥机与输料带构成平行结构，并且干燥机与安装架之间为卡合结构。
优选的，所述固定块的内部安装有卡合弹簧，且卡合弹簧的底部连接有卡块，所述固定块与卡合弹簧之间为固定连接，且卡合弹簧与卡块之间为固定连接。
优选的，所述推板通过气杆与筛箱构成滑动结构，且推板与砂石分离箱之间为活动连接。
优选的，所述角度转钮的底部为齿轮状结构，且细分箱通过角度转钮与筛箱构成转动结构，并且其转动范围为0-20°。
优选的，所述细分箱的右侧安装有转板，且转板的上方贯穿有转轴，所述细分箱与转板之间为活动连接，且转轴与细分箱之间为固定结构，所述转板的左侧安装有复位弹簧，且转板与复位弹簧之间为固定结构，所述细分箱的下方安置有缓和板，且缓和板与筛箱之间为固定连接。
与现有技术相比，本发明的有益效果如下：
1、本发明通过滤布的设置，可以有效的对从河中抽取的沙子进行过滤，减少沙子中的水分，防止了含水的沙子停留在装置中，降低了沙子停留在装置中的可能，使得装置内部的整洁度可以得到有效的提高，防止了装置中过多的沙子而导致的装置发生故障的可能，从而使得装置的工作效率可以得到有效的提高，而且滤盒的使用能够为滤布进行强度夹持，防止了沙子的重量过大而导致的滤布发生破损的可能，进而防止了装置发生损坏而无法正常进行工作的发生。
2、本发明通过推料轴的设置，能够便捷的对输料带进行输料，使得沙子可以均匀的分布在输料带上，防止了沙子在输料带上发生淤积的可能，减少了髯公清理的时间消耗，而且通过传动齿的使用能够减少筛沙的能源消耗，使得筛沙的成本可以减少，通过吸水棉的使用，可以对输料带上沙子中水分进行吸收，防止了沙子中的水进入输料带中而造成输料带发生故障的可能，同时防止了沙子发生结块的可能，降低了装置筛沙的时间消耗和筛沙的成本。
3、本发明通过单侧齿条与升降调节手的设置，可以便捷的对干燥机进行高度的进行调整，进而可以使得干燥机对不同潮湿程度的沙子进行干燥，而且也防止了沙子高度过高而导致其进入干燥机中，降低了干燥机受损的可能，同时干燥机的使用能够有效的可以便捷的对沙子的水分进行取出，使得沙子可以潮湿情况有效的进行降低，防止了潮湿的沙子造成筛沙效率下降的发生。
4、本发明通过卡合弹簧与卡块的设置，可以有效的将收水箱进行固定，防止了收水箱在使用时发生脱落的可能，而且辅助挤水块的使用可以对吸水棉进行挤压，将吸水棉中的水汽进行去除，防止了吸水棉长时间使用而造成的除水效果下降的可能，并且通过收水箱的使用，可以对辅助挤水块挤出的水进行收集，防止了污水对环境造成污染的可能，提高了装置的整洁度，。
5、本发明通过推板与气杆的设置，能够有效的将沙子平铺在砂石分离箱中，进而提高了砂石分离箱筛选的效率，使得装置筛沙的速度可以更加的迅速，通过角度转钮的使用，能够改变细分箱与水平面之间的夹角，进而能够根据实际的情况进行调节沙子筛选的速度，提高了装置的工作效率，通过细分箱与粗分箱的组合使用可以便捷的对沙子进行分层，减少了沙子分层的时间消耗，提高了筛子使用的便捷性，而且缓和板的使用，减少了细分箱与粗分箱在转动时与筛箱发生高度差的可能。
附图说明

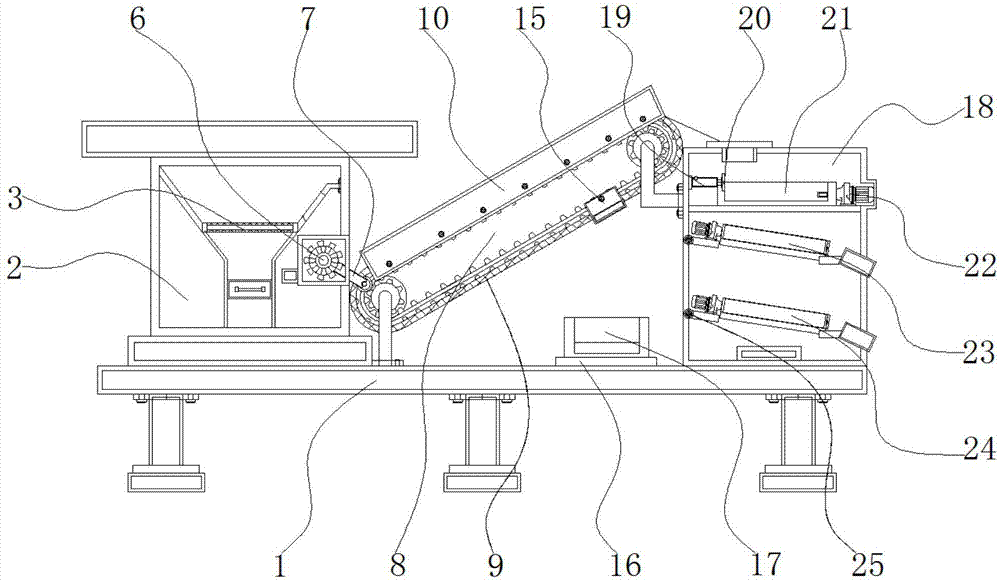

图1为本发明一种具有自上料结构的分级筛沙机械的结构示意图；
图2为本发明一种具有自上料结构的分级筛沙机械的过水箱右视结构示意图；
图3为本发明一种具有自上料结构的分级筛沙机械的输料带右视结构示意图；
图4为本发明一种具有自上料结构的分级筛沙机械的细分箱俯视结构示意图；
图5为本发明一种具有自上料结构的分级筛沙机械的固定块俯视结构示意图。
图中：1、主平台；2、过水箱；3、滤盒；4、滤布；5、推料轴；6、电动机；7、传动齿；8、输料带；9、吸水棉；10、挡板；11、安装架；12、干燥机；13、单侧齿条；14、升降调节手；15、辅助挤水块；16、固定块；1601、卡合弹簧；1602、卡块；17、收水箱；18、筛箱；19、气杆；20、推板；21、砂石分离箱；22、振动机；23、粗分箱；24、细分箱；25、角度转钮；26、转板；27、转轴；28、复位弹簧；29、缓和板。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-5，本发明提供一种技术方案：一种具有自上料结构的分级筛沙机械，包括主平台1、过水箱2、滤盒3、滤布4、推料轴5、电动机6、传动齿7、输料带8、吸水棉9、挡板10、安装架11、干燥机12、单侧齿条13、升降调节手14、辅助挤水块15、固定块16、卡合弹簧1601、卡块1602、收水箱17、筛箱18、气杆19、推板20、砂石分离箱21、振动机22、粗分箱23、细分箱24、角度转钮25、转板26、转轴27、复位弹簧28和缓和板29，主平台1的上方安装有过水箱2，且过水箱2的内部安置有滤盒3，主平台1与过水箱2之间为螺钉连接，且过水箱2与滤盒3之间为螺钉连接，滤布4安装在滤盒3的内部，且滤布4与滤盒3之间为螺钉连接，滤布4与滤盒3之间为嵌套结构，且滤盒3与过水箱2构成卡合结构，通过滤布4的使用可以有效的对从河中抽取的沙子进行过滤，减少沙子中的水分，防止了含水的沙子停留在装置中，降低了沙子停留在装置中的可能，使得装置内部的整洁度可以得到有效的提高，防止了装置中过多的沙子而导致的装置发生故障的可能，从而使得装置的工作效率可以得到有效的提高，而且滤盒3的使用能够为滤布4进行强度夹持，防止了沙子的重量过大而导致的滤布4发生破损的可能，进而防止了装置发生损坏而无法正常进行工作的发生，推料轴5安装在滤盒3的右侧，且推料轴5的外侧安置有电动机6，过水箱2与滤盒3之间为活动连接，且推料轴5与电动机6之间为螺钉连接，电动机6外侧连接有传动齿7，且传动齿7的底部安装有输料带8，电动机6与传动齿7之间为齿纹连接，且传动齿7与输料带8之间为齿纹连接，输料带8通过传动齿7与电动机6构成传动结构，且推料轴5通过电动机6与过水箱2构成旋转结构，电动机6运行，带动推料轴5进行转动，接着推料轴5将沙子推送至输料带8上，在电动机6转动的同时带动传动齿7转动，进而将输料带8进行转动，通过推料轴5的使用能够便捷的对输料带8进行输料，使得沙子可以均匀的分布在输料带8上，防止了沙子在输料带8上发生淤积的可能，减少了髯公清理的时间消耗，而且通过传动齿7的使用能够减少筛沙的能源消耗，使得筛沙的成本可以减少，输料带8的外侧安置有吸水棉9，吸水棉9与输料带8之间紧密贴合，且吸水棉9与输料带8之间为粘接连接，通过吸水棉9的使用，可以对输料带8上沙子中水分进行吸收，防止了沙子中的水进入输料带8中而造成输料带8发生故障的可能，同时防止了沙子发生结块的可能，降低了装置筛沙的时间消耗和筛沙的成本；
输料带8的前后两端安装有挡板10，且挡板10的内侧安置有安装架11，输料带8与挡板10之间为螺钉连接，且挡板10与安装架11之间为活动连接，干燥机12安装在安装架11的内侧，且安装架11与干燥机12之间为螺钉连接，安装架11的后端安置有单侧齿条13，且单侧齿条13的外侧连接有升降调节手14，安装架11与单侧齿条13之间为粘接连接，且单侧齿条13与升降调节手14之间为齿纹连接，干燥机12通过升降调节手14与挡板10构成升降结构，且干燥机12与输料带8构成平行结构，并且干燥机12与安装架11之间为卡合结构，顺时针转动升降调节手14，带动安装架11上升，接着干燥机12向上进行移动，通过单侧齿条13与升降调节手14的使用，可以便捷的对干燥机12进行高度的进行调整，进而可以使得干燥机12对不同潮湿程度的沙子进行干燥，而且也防止了沙子高度过高而导致其进入干燥机12中，降低了干燥机12受损的可能，同时干燥机12的使用能够有效的可以便捷的对沙子的水分进行取出，使得沙子可以潮湿情况有效的进行降低，防止了潮湿的沙子造成筛沙效率下降的发生，输料带8的下方安装有辅助挤水块15，且辅助挤水块15的下方安置有固定块16，辅助挤水块15与输料带8之间为螺钉连接，且固定块16与主平台1之间为螺钉连接，固定块16的顶部安装有收水箱17，且收水箱17与固定块16之间为活动连接，固定块16的内部安装有卡合弹簧1601，且卡合弹簧1601的底部连接有卡块1602，固定块16与卡合弹簧1601之间为固定连接，且卡合弹簧1601与卡块1602之间为固定连接，将收水箱17放在固定块16上，接着顺时针转动固定块16，将收水箱17与固定块16固定在一起，通过卡合弹簧1601与卡块1602的使用可以有效的将收水箱17进行固定，防止了收水箱17在使用时发生脱落的可能，而且辅助挤水块15的使用可以对吸水棉9进行挤压，将吸水棉9中的水汽进行去除，防止了吸水棉9长时间使用而造成的除水效果下降的可能，并且通过收水箱17的使用，可以对辅助挤水块15挤出的水进行收集，防止了污水对环境造成污染的可能，提高了装置的整洁度，输料带8右侧安置有筛箱18，且筛箱18的内部安装有气杆19，筛箱18与主平台1之间为固定结构，且筛箱18与气杆19之间为螺钉连接，气杆19的顶部安置有推板20，且推板20的右侧安装有砂石分离箱21，气杆19与推板20之间为固定连接，砂石分离箱21的右侧安置有振动机22，且砂石分离箱21与振动机22之间为螺钉连接，推板20通过气杆19与筛箱18构成滑动结构，且推板20与砂石分离箱21之间为活动连接，输料带8将沙子送入筛箱18中，接着气杆19通入气体，带动推板20向右移动，将沙子平铺在砂石分离箱21中，接着气杆19抽出气体，带动推板20向左移动，接着振动机22震动，带动砂石分离箱21移动进行筛沙，通过推板20与气杆19的使用能够有效的将沙子平铺在砂石分离箱21中，进而提高了砂石分离箱21筛选的效率，使得装置筛沙的速度可以更加的迅速，砂石分离箱21的下方安装有粗分箱23，且粗分箱23的下方安装有细分箱24，粗分箱23与筛箱18之间为活动连接，且细分箱24与筛箱18之间为活动连接，细分箱24的左侧安置有角度转钮25，且细分箱24与角度转钮25之间为齿纹连接，角度转钮25的底部为齿轮状结构，且细分箱24通过角度转钮25与筛箱18构成转动结构，并且其转动范围为0-20°，顺时针转动角度转钮25，带动细分箱24向下进行转动，进而增大细分箱24与水平面之间的夹角，从而加快装置出料的速度，通过角度转钮25的使用，能够根据实际的情况进行调节沙子筛选的速度，提高了装置的工作效率，细分箱24的右侧安装有转板26，且转板26的上方贯穿有转轴27，细分箱24与转板26之间为活动连接，且转轴27与细分箱24之间为固定结构，转板26的左侧安装有复位弹簧28，且转板26与复位弹簧28之间为固定结构，细分箱24的下方安置有缓和板29，且缓和板29与筛箱18之间为固定连接，沙子从砂石分离箱21中落入粗分箱23中，接着粗分箱23左侧的振动机22运行，中小颗粒的沙子落入细分箱24中，然后粗分箱23左侧的振动机22运行，将小颗粒沙子直接排出筛箱18中，等细分箱24与粗分箱23上的沙子达到一程度时，转板26转动，将细分箱24与粗分箱23上的沙子排出，接着在复位弹簧28的弹性作用下转板26复位，通过细分箱24与粗分箱23的组合使用可以便捷的对沙子进行分层，减少了沙子分层的时间消耗，提高了筛子使用的便捷性，而且缓和板29的使用，减少了细分箱24与粗分箱23在转动时与筛箱18发生高度差的可能。
本实施例的工作原理：该具有自上料结构的分级筛沙机械，将沙子引入过水箱2中，沙子与滤盒3接触，滤布4对沙子过滤，通过滤布4的使用可以有效的对从河中抽取的沙子进行过滤，减少沙子中的水分，防止了含水的沙子停留在装置中，降低了沙子停留在装置中的可能，使得装置内部的整洁度可以得到有效的提高，防止了装置中过多的沙子而导致的装置发生故障的可能，然后电动机6运行，带动推料轴5进行转动，接着推料轴5将沙子推送至输料带8上，在电动机6转动的同时带动传动齿7转动，进而将输料带8进行转动，通过推料轴5的使用能够便捷的对输料带8进行输料，使得沙子可以均匀的分布在输料带8上，防止了沙子在输料带8上发生淤积的可能，在沙子高度增高时，顺时针转动升降调节手14，带动安装架11上升，接着干燥机12向上进行移动，通过单侧齿条13与升降调节手14的使用，可以便捷的对干燥机12进行高度的进行调整，进而可以使得干燥机12对不同潮湿程度的沙子进行干燥，而且也防止了沙子高度过高而导致其进入干燥机12中，降低了干燥机12受损的可能，接着输料带8将沙子送入筛箱18中，接着气杆19通入气体，带动推板20向右移动，将沙子平铺在砂石分离箱21中，接着气杆19抽出气体，带动推板20向左移动，接着振动机22震动，带动砂石分离箱21移动进行筛沙，通过推板20与气杆19的使用能够有效的将沙子平铺在砂石分离箱21中，进而提高了砂石分离箱21筛选的效率，然后中小颗粒的沙子落入细分箱24中，然后粗分箱23左侧的振动机22运行，将小颗粒沙子直接排出筛箱18中，等细分箱24与粗分箱23上的沙子达到一程度时，转板26转动，将细分箱24与粗分箱23上的沙子排出，接着在复位弹簧28的弹性作用下转板26复位，通过细分箱24与粗分箱23的组合使用可以便捷的对沙子进行分层，减少了沙子分层的时间消耗，提高了筛子使用的便捷性，这就是该具有自上料结构的分级筛沙机械的工作原理。
尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
