技术领域
本发明涉及冰柜辅助设备技术领域，具体为一种手持式冰柜内壁破冰设备。
背景技术
冰柜在长时间使用之后，其内侧壁经常会产生一些冰层，长时间的积累会一定程度上影响冰柜的正常使用，所以需要对其内侧壁沾附的冰层进行清除，人们一般采用的方式是将冰柜断电，让冰层吸热融化的方式，这种方式需要的时间较长，效率较低，或采用一些硬物对冰层进行振动敲打，使得冰层与冰柜的内侧壁脱离，但这种方式易对冰柜的内侧壁或零部件产生损坏，而市场上很少有针对冰柜内侧壁沾附的冰层进行清理的设备，使得冰柜内侧壁冰层的去除较为困难，因此需要一种可以对冰柜内侧壁冰层进行去除的设备，来降低冰柜除冰时所带来的损失，降低人工操作的劳动强度。
发明内容
解决了冰柜内侧壁沾附的冰层不便于清除的问题。
一种手持式冰柜内壁破冰设备，包括筒体、两个把手、安装板、蓄电池、微型电机、控制开关、内轴承、旋转筒、调节夹持机构、两个安装通槽、中间连接机构、两个破冰件和两个通孔，两个所述把手通过螺栓固定在筒体的左右侧面，安装板固定安装在筒体，蓄电池安装在安装板的上表面，微型电机固定安装在安装板的下表面，控制开关设置在筒体的顶部，内轴承安装在筒体的底部筒口处，微型电机的输出轴与旋转筒的顶部相连接，旋转筒穿插内轴承的轴承内圈，两个安装通槽均对称开设在旋转筒的底部，两个通孔分别对称设置在旋转筒的左右侧面，调节夹持机构设置在旋转筒的内侧，中间连接机构位于调节夹持机构的正下方，中间连接机构贯穿两个安装通槽并与两个破冰件相连接。
调节夹持机构包括横向光杆、两个星型把手、中间环、正向推进螺纹、反向推进螺纹、两个外滚珠螺母、两个内滚珠螺母，中间环通过螺丝固定连接在旋转筒的内侧顶部，横向光杆位于旋转筒内侧，横向光杆一端穿插中间环的内侧并延伸至旋转筒的外侧，横向光杆的两端均延伸至旋转筒的外侧并与两个星型把手固定连接，正向推进螺纹和反向推进螺纹对称开设在横向光杆位于旋转筒内侧部分，两个外滚珠螺母分别螺纹连接在正向推进螺纹和反向推进螺纹上，两个内滚珠螺母分别螺纹连接在正向推进螺纹和反向推进螺纹上。
中间连接机构包括两个弧形连接片、两个强力弹簧、两个上位夹持片、两个定位通槽、两个定位轴、两个活动套环和两个外置连接片，两个定位通槽分别开设在上位夹持片上，两个上位夹持片分别通过对应的定位通槽活动套接在横向光杆上，两个上位夹持片分别位于正向推进螺纹和反向推进螺纹上，相对应的外滚珠螺母和内滚珠螺母将位于同一侧的上位夹持片夹在中间，两个弧形连接片分别位于两个上位夹持片的正下方，两个强力弹簧分别对称安装在旋转筒的左右两侧内壁，两个强力弹簧相对的一端分别固定连接在两个弧形连接片相背的侧面，两个定位轴分别对称活动连接在两个安装通槽的内侧，两个活动套环分别套接在两个定位轴上，两个弧形连接片的底部分别与相对应的活动套环固定连接，两个外置连接片分别固定连接在两个活动套环的底部，两个破冰件分别通过螺丝与两个外置连接片的底部固定连接。
两个破冰件均包括半锥弧片板和破冰齿，两个半锥弧片板分别通过小螺丝固定连接在两个外置连接片的底部，破冰齿环形分布在半锥弧片板的底部，破冰齿的齿顶部分突出半锥弧片板的外侧边。
优选的，所述蓄电池可采用锂电池，蓄电池与控制开关和微型电机之间的连接关系为电线连接，控制开关可控制微型电机的开关及运行状态。
优选的，所述正向推进螺纹和反向推进螺纹关于中间环对称设置，正向推进螺纹和反向推进螺纹的螺纹齿距相等螺纹方向相反，内滚珠螺母和外滚珠螺母的结构大小均相同，位于同一侧的内滚珠螺母和外滚珠螺母相对的侧面分别与相对应的上位夹持片侧面相接触，上位夹持片上的定位通槽宽度大于横向光杆的外径四毫米。
优选的，所述弧形连接片和上位夹持片为一体成型，弧形连接片和上位夹持片采用韧性较好的不锈钢金属材料，弧形连接片和上位夹持片的厚度为六毫米，外置连接片采用强度较大的Q235钢材质，外置连接片的材料厚度为六毫米。
优选的，所述两个强力弹簧的安装关于中间环对称设置的三十度倾斜角度，两个强力弹簧的初始状态均为被压缩状态。
优选的，所述半锥弧片板和破冰齿均可采用高速钢材料，半锥弧片板的厚度为八毫米，破冰齿的底部为弧形向下倾斜的形状，破冰齿的最底部较为尖锐。
与现有技术相比：
(1)、该手持式冰柜内壁破冰设备，通过设置调节夹持机构对两个破冰件之间的距离进行调节，在设备使用时，微型电机的输出轴通过旋转筒带动破冰件进行旋转，从而达到将破冰件旋转钻入冰层的内侧，然后通过星形把手带动横向光杆进行旋转，使得横向光杆上的正向推进螺纹和反向推进螺纹分别带动相对应的内滚珠螺母和外滚珠螺母进行相背活动，而内滚珠螺母和外滚珠螺母之间的上位夹持片带动弧形连接片进行活动，两个弧形连接片通过活动套环同步带动两个外置连接片进行活动，从而带动进行冰层的两个破冰件进行相背活动向外扩充，冰层从内侧向外扩充，因为冰层的脆性较大，在受到较大从内侧的扩充力之后，从而使得冰层从内侧破裂，从而达到将冰层进行破损处理的目的。
(2)、该手持式冰柜内壁破冰设备，通过设置中间连接机构对两个破冰件进行连接调节，在设备使用时，位于同一侧的内滚珠螺母和外滚珠螺母同步运动，使得上位夹持片在横向光杆上左右活动，使得横向光杆的侧面与上位夹持板上的定位通槽内侧壁相接触摩擦，将弧形连接片通过活动套环围绕定位轴径向活动的范围差进行补充，而强力弹簧对弧形连接片进行辅助的连接支撑，防止位于内滚珠螺母和外滚珠螺母之间的上位夹持片定位不稳定，影响破冰件的稳定性。
(3)、该手持式冰柜内壁破冰设备，通过设置两个破冰件对冰层进行向外的刚性扩充，两个半锥弧片板将冰层向外挤压，而破冰齿在半锥弧片板向外扩充的作用下，破冰齿上的突出部分可以对钻入的冰层孔内侧壁进行抓持，使得设备通过调节夹持机构和中间连接机构对破冰件进行向外扩充时，增加半锥弧片板与冰层孔内侧壁之间的摩擦力，从而使得设备更有效的将冰层进行扩充破碎。
附图说明

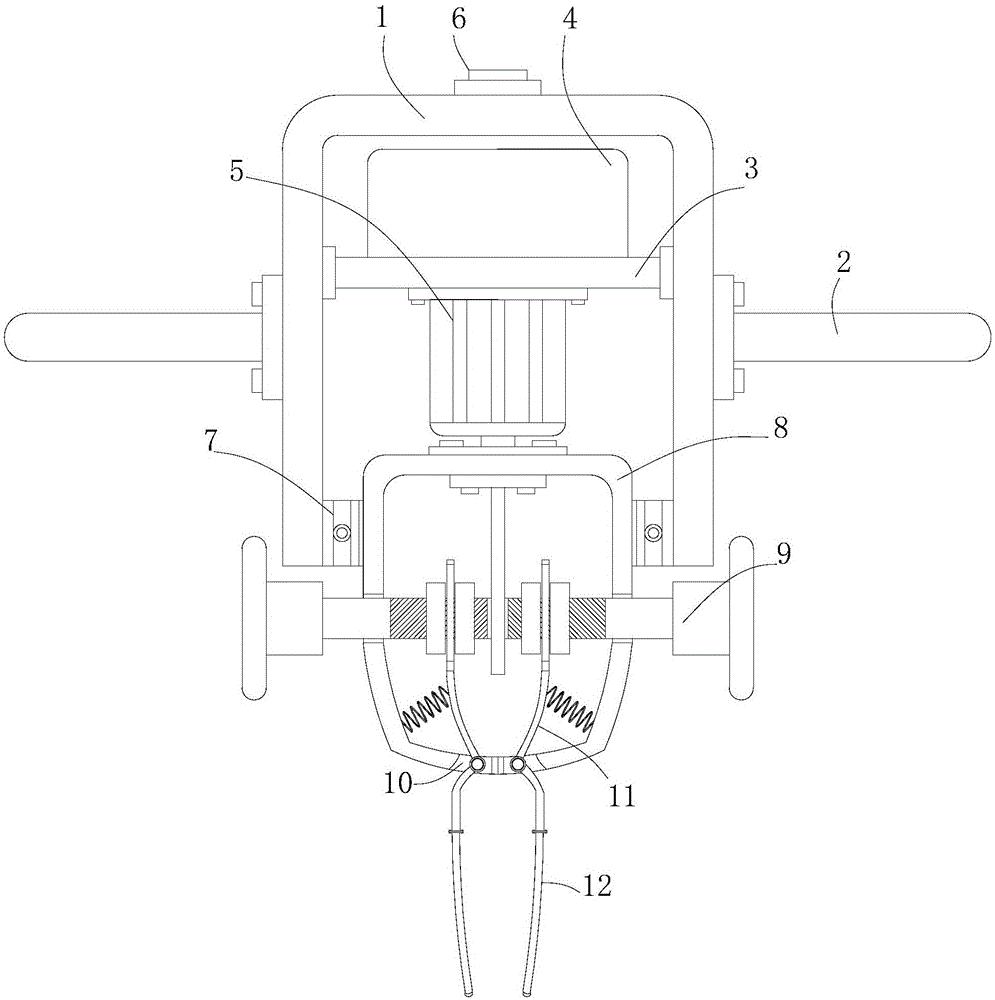

图1为本发明结构示意图；
图2为本发明旋转筒、调节夹持机构、中间连接机构和破冰件连接结构示意图；
图3为本发明破冰件示意图；
图4为本发明上位夹持片侧面示意图。
图中：1筒体、2把手、3安装板、4蓄电池、5微型电机、6控制开关、7内轴承、8旋转筒、9调节夹持机构、91横向光杆、92星型把手、93中间环、94正向推进螺纹、95反向推进螺纹、96外滚珠螺母、97内滚珠螺母、10安装通槽、11中间连接机构、111弧形连接片、112强力弹簧、113上位夹持片、114定位通槽、115定位轴、116活动套环、117外置连接片、12破冰件、121半锥弧片板、122破冰齿、13通孔。
具体实施方式
如图1-4所示，本发明提供一种技术方案：一种手持式冰柜内壁破冰设备，包括筒体1、两个把手2、安装板3、蓄电池4、微型电机5、控制开关6、内轴承7、旋转筒8、调节夹持机构9、两个安装通槽10、中间连接机构11、两个破冰件12和两个通孔13，两个把手2通过螺栓固定在筒体1的左右侧面，安装板3固定安装在筒体1，蓄电池4安装在安装板3的上表面，微型电机5固定安装在安装板3的下表面，微型电机5采用德克电机的DK36-36ZY直流电机，控制开关6设置在筒体1的顶部，蓄电池4可采用锂电池，蓄电池4与控制开关6和微型电机5之间的连接关系为电线连接，控制开关6可控制微型电机5的开关及运行状态，内轴承7安装在筒体1的底部筒口处，微型电机5的输出轴与旋转筒8的顶部相连接，旋转筒8穿插内轴承7的轴承内圈，两个安装通槽10均对称开设在旋转筒8的底部，两个通孔13分别对称设置在旋转筒8的左右侧面，调节夹持机构9设置在旋转筒8的内侧，中间连接机构11位于调节夹持机构9的正下方，中间连接机构11贯穿两个安装通槽10并与两个破冰件12相连接。
调节夹持机构9包括横向光杆91、两个星型把手92、中间环93、正向推进螺纹94、反向推进螺纹95、两个外滚珠螺母96、两个内滚珠螺母97，中间环93通过螺丝固定连接在旋转筒8的内侧顶部，横向光杆91位于旋转筒8内侧，横向光杆91一端穿插中间环93的内侧并延伸至旋转筒8的外侧，横向光杆91的两端均延伸至旋转筒8的外侧并与两个星型把手92固定连接，正向推进螺纹94和反向推进螺纹95对称开设在横向光杆91位于旋转筒8内侧部分，两个外滚珠螺母96分别螺纹连接在正向推进螺纹94和反向推进螺纹95上，两个内滚珠螺母97分别螺纹连接在正向推进螺纹94和反向推进螺纹95上。
中间连接机构11包括两个弧形连接片111、两个强力弹簧112、两个上位夹持片113、两个定位通槽114、两个定位轴115、两个活动套环116和两个外置连接片117，两个定位通槽114分别开设在上位夹持片113上，两个上位夹持片113分别通过对应的定位通槽114活动套接在横向光杆91上，两个上位夹持片113分别位于正向推进螺纹94和反向推进螺纹95上，相对应的外滚珠螺母96和内滚珠螺母97将位于同一侧的上位夹持片113夹在中间，两个弧形连接片111分别位于两个上位夹持片113的正下方，两个强力弹簧112分别对称安装在旋转筒8的左右两侧内壁，两个强力弹簧112相对的一端分别固定连接在两个弧形连接片111相背的侧面，两个定位轴115分别对称活动连接在两个安装通槽10的内侧，两个活动套环116分别套接在两个定位轴115上，两个弧形连接片111的底部分别与相对应的活动套环116固定连接，两个外置连接片117分别固定连接在两个活动套环116的底部，两个破冰件12分别通过螺丝与两个外置连接片117的底部固定连接，正向推进螺纹94和反向推进螺纹95关于中间环93对称设置，正向推进螺纹94和反向推进螺纹95的螺纹齿距相等螺纹方向相反，内滚珠螺母97和外滚珠螺母96的结构大小均相同，位于同一侧的内滚珠螺母97和外滚珠螺母96相对的侧面分别与相对应的上位夹持片113侧面相接触，上位夹持片113上的定位通槽114宽度大于横向光杆91的外径四毫米，弧形连接片111和上位夹持片113为一体成型，弧形连接片111和上位夹持片113采用韧性较好的不锈钢金属材料，弧形连接片111和上位夹持片113的厚度为六毫米，外置连接片117采用强度较大的Q235钢材质，外置连接片117的材料厚度为六毫米，两个强力弹簧112的安装关于中间环93对称设置的三十度倾斜角度，两个强力弹簧112的初始状态均为被压缩状态。
两个破冰件12均包括半锥弧片板121和破冰齿122，两个半锥弧片板121分别通过小螺丝固定连接在两个外置连接片117的底部，破冰齿122环形分布在半锥弧片板121的底部，破冰齿122的齿顶部分突出半锥弧片板121的外侧边，半锥弧片板121和破冰齿122均可采用9341高速钢材料，半锥弧片板121的厚度为八毫米，破冰齿122的底部为弧形向下倾斜的形状，破冰齿122的最底部较为尖锐。
在设备使用时，操作者手持把手2，将两个破冰件12正对冰柜的冰层上，然后通过控制开关6控制微型电机5进行启动，蓄电池4为微型电机5的驱动提供电能，微型电机5的输出轴带动旋转筒8进行旋转，旋转筒8在内轴承7的内侧进行旋转，从而使得旋转筒8通过调节夹持机构9带动中间连接机构11进行旋转，而中间连接机构11带动两个破冰件12进行旋转，从而使得两个破冰件12对冰层的表面进行钻孔，使得半锥弧片板121上的破冰齿122对冰层的钻孔处进行破碎，在冰层被钻孔之后，破冰件12插接在冰层的冰孔内，然后将星形把手92进行旋转，使得星形把手92带动横向光杆91进行旋转，从而使得两侧的外滚珠螺母96和内滚珠螺母97进行同步的相背活动，而位于外滚珠螺母96和内滚珠螺母97之间的两个上位夹持片113进行相背的活动，两个上位夹持片113分别通过相对应的弧形连接片111和活动套环116带动外置连接片117进行活动，从而使得外置连接片117带动两个破冰件12进行相背活动，从而使得两个半锥弧片板121相背活动，使得两个半锥弧片板121上的破冰齿122对冰层的冰孔内壁进行抓持，从而便于冰层的内部破碎，从而达到破冰的目的。
