技术领域
本发明涉及生活用品技术领域，具体为一种基于弹性变形的保温瓶内胆水垢清理装置。
背景技术
保温瓶外壳以竹篾、铁皮或塑料等做成，内装瓶胆。瓶胆由双层玻璃制成，夹层中的两面镀上银等金属，中间抽成真空，瓶口有塞子，可在较长时间内保持瓶内温度。长时间使用后，在内胆底部会形成水垢，这些水垢食入人体后，会对人体造成损害，因此需要及时对内胆底部的水垢进行进行清理。
目前，内胆的瓶口较小，底部呈半圆球状，清理时，大多向内胆内加入醋、食盐等物质，与水垢发生反应，使水垢脱落，但当内胆内部水垢较厚时，此类方法清理不彻底，用刷子清理时，现有的刷子其刷头无法接触内胆底部，无法将内胆完全清理干净，因此需要一种能与内胆内壁贴合的清理装置，对保温瓶内胆进行清理。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种基于弹性变形的保温瓶内胆水垢清理装置，解决了目前，保温瓶内胆瓶口较小，底部呈半圆球状，现有的刷子其刷头无法接触内胆底部，无法将内胆完全清理干净的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种基于弹性变形的保温瓶内胆水垢清理装置，包括连接块，所述连接块的内壁顶部固定连接有伸缩机构，所述连接块的内壁前后两侧并位于伸缩机构的左右两侧均开设有滑槽，所述滑槽的内壁滑动连接有滑块，所述滑块的表面套接有支撑机构，所述支撑机构的表面与连接块的内壁滑动连接，所述伸缩机构的表面与支撑机构的表面均固定连接有扣环，所述扣环的表面套接有橡皮筋，所述连接块的内壁均销轴铰接有推动机构，所述推动机构的底部贯穿连接块并延伸至连接块的内部，所述推动机构的底部与支撑机构的顶部固定连接，所述连接块的上表面固定连接有外壳，所述外壳的内部与推动机构的表面滑动连接，所述外壳的顶部固定可连接有把手机构，所述把手机构的底部贯穿外壳并延伸至外壳内部，所述把手机构的底部与推动机构的顶部固定连接，所述外壳的内部左右两侧均开设有凹槽，所述凹槽的内壁上下两侧均固定连接有清理机构，所述伸缩机构的底部与支撑机构远离连接块中心的一侧均固定连接有导向机构，所述导向机构的表面与清理机构的表面滑动连接。
优选的，所述伸缩机构包括第一伸缩块、第一弹簧、第二伸缩块、第一限位块和第一限位槽，所述第一伸缩块的顶部与连接块的内壁顶部固定连接，所述第一伸缩块的内壁顶部固定连接有第一弹簧，所述第一弹簧的底部固定连接有第二伸缩块，所述第二伸缩块的底部贯穿第一伸缩块并延伸至第一伸缩块外部，所述第二伸缩块的表面左右两侧顶部固定连接有第一限位块，所述第一伸缩块的内壁左右两侧均开设有第一限位槽，所述第一限位槽的内壁与第一限位块的表面滑动连接，所述第二伸缩块的底部与导向机构的顶部固定连接，所述第一伸缩块的表面与扣环靠近第一弹簧的一侧固定连接。
优选的，所述支撑机构包括第一支撑块、第二弹簧、第二支撑块、第二限位块和第二限位槽，所述第一支撑块的内壁与滑块的表面套接，所述第一支撑块的顶部与推动机构的底部固定连接，所述第一支撑块靠近连接块中心的一侧固定连接有第二弹簧，所述第二弹簧远离连接块的一侧固定连接有第二支撑块，所述第二支撑块的表面靠近连接块中心的一侧固定连接有第二限位块，所述第一支撑块的内壁开设有第二限位槽，所述第二限位槽的内壁与第二限位块的表面滑动连接，所述第二支撑块远离连接块的中心一侧与导向机构靠近连接块的一侧固定连接。
优选的，所述推动机构包括推动板、第一导向杆、第一导向块、连接板和推动杆，所述推动板的内壁通过销轴与连接块的内壁铰接，所述推动板的内壁上下两侧均固定连接有第一导向杆，所述第一导向杆的表面套接有第一导向块，所述第一导向块的内壁通过销轴铰接有连接板，所述推动板远离连接板的一侧固定连接有推动杆，所述推动杆的底部贯穿连接块并延伸至连接块内部，所述推动杆的底部与第一支撑块的顶部固定连接，所述连接板的顶部与把手机构的底部固定连接。
优选的，所述把手机构包括支撑杆、把手手柄、固定杆、把手支杆和缓冲垫，所述支撑杆的底部与外壳的上表面固定连接，所述支撑杆的顶部固定连接有把手手柄，所述把手手柄的底部左右两侧均固定连接有固定杆，所述支撑杆的内壁套接有连接杆，所述连接杆的表面上下两侧分别与把手手柄的内壁和外壳的内壁滑动连接，所述连接杆的底部与连接板的顶部固定连接，所述连接杆的顶部固定连接有把手支杆，所述把手支杆的表面与把手手柄的内壁滑动连接，所述把手支杆的表面与把手手柄的表面均套接有缓冲垫。
优选的，所述清理机构包括第二导向杆、第二导向块、第三弹簧、橡胶皮带和毛刷，所述第二导向杆的两端均与凹槽的内壁固定连接，所述第二导向杆的表面上下两侧分别套接有第二导向块和第三弹簧，所述第二导向块的内壁通过销轴铰接有橡胶皮带，所述橡胶皮带的表面固定连接有毛刷，所述橡胶皮带的表面与导向机构的表面滑动连接。
优选的，所述导向机构包括第三导向块、转轴和转筒，所述第二伸缩块的底部和第二支撑块远离连接块的中心一侧均与第三支撑块靠近连接块的中心一侧固定连接，所述第三导向块的内壁前后两侧均固定连接有转轴，所述转轴的表面套接有转筒，所述转筒的表面与橡胶皮带的表面滑动连接。
优选的，所述第一弹簧的弹力与第二弹簧的弹力相等，所述第一弹簧的弹力大于第三弹簧的弹力，所述第三弹簧的弹力大于第二导向块向下的重力。
(三)有益效果
本发明提供了一种基于弹性变形的保温瓶内胆水垢清理装置。具备以下有益效果：
(1)、该基于弹性变形的保温瓶内胆水垢清理装置，通过设置连接块、滑槽、滑块、支撑机构、推动机构、外壳和把手机构，握住把手手柄和把手支杆，将该装置插入内胆内部后，拉动把手支杆通过连接杆使连接板向上移动，在第一导向块和第一导向杆的相互作用下，使左右推动板收拢，通过推动杆带动支撑机构，使支撑机构张开，在支撑机构和伸缩机构的支撑下，将橡胶皮带张开，使毛刷呈半圆状，与内胆内壁底部接触，转动该装置，通过毛刷对内胆内壁底部的水垢进行清理，从而有效的解决了目前，保温瓶内胆瓶口较小，底部呈半圆球状，现有的刷子其刷头无法接触内胆底部，无法将内胆完全清理干净的问题。
(2)、该基于弹性变形的保温瓶内胆水垢清理装置，通过设置伸缩机构和支撑机构，伸缩机构和支撑机构的长度均可改变，使橡胶皮带张开时所成的圆环半径大小可改变，便于对不同大小的保温瓶内胆进行清理，提高该装置的通用性，同时第一弹簧和第二弹簧对橡胶皮带起到推动作用，使毛刷与保温瓶内胆内壁紧密接触，提高毛刷对保温瓶内胆的清理效果。
(3)、该基于弹性变形的保温瓶内胆水垢清理装置，通过设置扣环和橡皮筋，支撑机构张开后，使橡皮筋拉长，被拉长的橡皮筋对支撑机构起到拉动作用，松开把手机构后，橡皮筋拉动支撑机构，使支撑机构收拢，便于将该装置从内胆内部取出。
(4)、该基于弹性变形的保温瓶内胆水垢清理装置，通过设置第二导向杆、第二导向块和第三弹簧，支撑机构张开后，使第三弹簧压缩，压缩的第三弹簧对第二导向块起到推动作用，使橡胶皮带与导向机构紧密接触，防止毛刷对内胆内壁清理时，橡胶皮带从导向机构表面脱落。
(5)、该基于弹性变形的保温瓶内胆水垢清理装置，通过设置导向机构，转筒可以在转轴表面上自由转动，使转筒在橡胶皮带表面之间滚动，减小橡胶皮带表面磨损。
附图说明

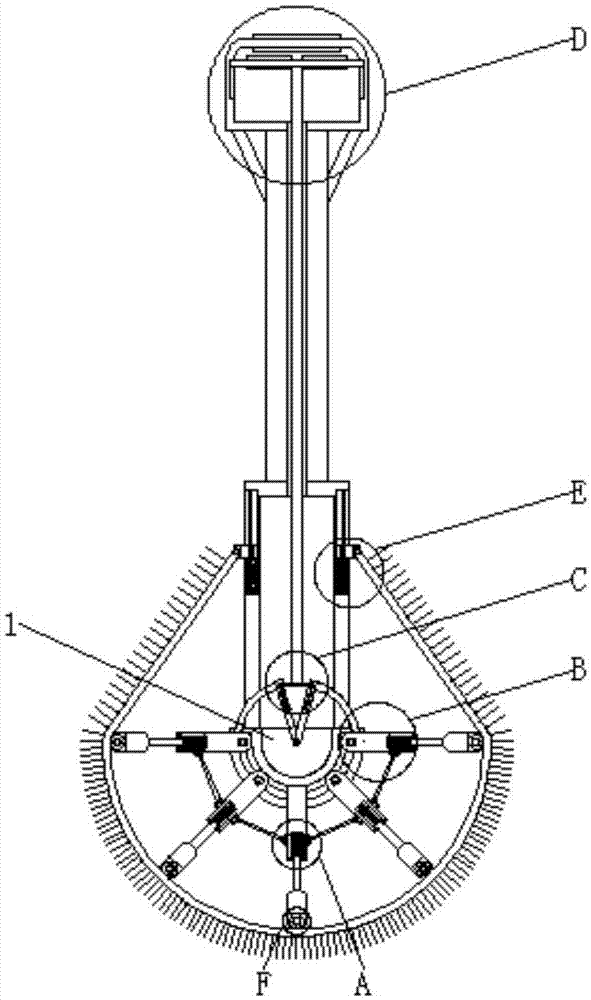

图1为本发明结构示意图；
图2为本发明图1中A处放大图；
图3为本发明图1中B处放大图；
图4为本发明图1中C处放大图；
图5为本发明图1中D处放大图；
图6为本发明图1中E处放大图；
图7为本发明图1中F处放大图。
图中：1连接块、2伸缩机构、21第一伸缩块、22第一弹簧、23第二伸缩块、24第一限位块、25第一限位槽、3滑槽、4滑块、5支撑机构、51第一支撑块、52第二弹簧、53第二支撑块、54第二限位块、55第二限位槽、6扣环、7橡皮筋、8推动机构、81推动板、82第一导向杆、83第一导向块、84连接板、85推动杆、9外壳、10把手机构、101支撑杆、102把手手柄、103固定杆、104连接杆、105把手支杆、106缓冲垫、11凹槽、12清理机构、121第二导向杆、122第二导向块、123第三弹簧、124橡胶皮带、125毛刷、13导向机构、131第三导向块、132转轴、133转筒。
具体实施方式
以下实施例所用材料，方法和仪器，未经特殊说明，均为本领域常规材料，方法和仪器，本领域普通技术人员均可通过商业渠道获得。
在本发明以下的描述中，需要说明的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”和“竖着”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
在本发明以下的描述中，需要说明的是，除非另有明确规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接连接，亦可以是通过中间媒介间接连接，可以是两个部件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
此外，在本发明以下的描述中，除非另有说明，“多个”、“多组”、“多根”的含义是两个或两个以上。
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-7，本发明提供一种技术方案：一种基于弹性变形的保温瓶内胆水垢清理装置，包括连接块1，连接块1的内壁顶部固定连接有伸缩机构2，连接块1的内壁前后两侧并位于伸缩机构2的左右两侧均开设有滑槽3，滑槽3的内壁滑动连接有滑块4，滑槽3对滑块4起到导向作用，滑块4的表面套接有支撑机构5，支撑机构5的表面与连接块1的内壁滑动连接，伸缩机构2的表面与支撑机构5的表面均固定连接有扣环6，扣环6的表面套接有橡皮筋7，通过设置扣环6和橡皮筋7，支撑机构5张开后，使橡皮筋7拉长，被拉长的橡皮筋7对支撑机构5起到拉动作用，松开把手机构10后，橡皮筋7拉动支撑机构5，使支撑机构5收拢，便于将该装置从内胆内部取出，连接块1的内壁均销轴铰接有推动机构8，推动机构8的底部贯穿连接块1并延伸至连接块1的内部，推动机构8的底部与支撑机构5的顶部固定连接，连接块1的上表面固定连接有外壳9，外壳9的内部与推动机构8的表面滑动连接，外壳9的顶部固定可连接有把手机构10，把手机构10的底部贯穿外壳9并延伸至外壳9内部，把手机构10的底部与推动机构8的顶部固定连接，外壳9的内部左右两侧均开设有凹槽11，凹槽11的内壁上下两侧均固定连接有清理机构12，伸缩机构2的底部与支撑机构5远离连接块1中心的一侧均固定连接有导向机构13，导向机构13的表面与清理机构12的表面滑动连接。
伸缩机构2包括第一伸缩块21、第一弹簧22、第二伸缩块23、第一限位块24和第一限位槽25，第一伸缩块21的顶部与连接块1的内壁顶部固定连接，第一伸缩块21的内壁顶部固定连接有第一弹簧22，第一弹簧22的底部固定连接有第二伸缩块23，第一弹簧22对第二伸缩块23起到推动作用，第二伸缩块23的底部贯穿第一伸缩块21并延伸至第一伸缩块21外部，第二伸缩块23的表面左右两侧顶部固定连接有第一限位块24，第一伸缩块21的内壁左右两侧均开设有第一限位槽25，第一限位槽25的内壁与第一限位块24的表面滑动连接，第一限位槽25对第一限位块24起到导向和限位作用，第二伸缩块23的底部与导向机构13的顶部固定连接，第一伸缩块21的表面与扣环6靠近第一弹簧22的一侧固定连接。
支撑机构5包括第一支撑块51、第二弹簧52、第二支撑块53、第二限位块54和第二限位槽55，第一支撑块51的内壁与滑块4的表面套接，第一支撑块51的顶部与推动机构8的底部固定连接，第一支撑块51靠近连接块1中心的一侧固定连接有第二弹簧52，第二弹簧52远离连接块1的一侧固定连接有第二支撑块53，第二弹簧52对第二支撑块53起到推动作用，第二支撑块53的表面靠近连接块1中心的一侧固定连接有第二限位块54，第一支撑块51的内壁开设有第二限位槽55，第二限位槽55的内壁与第二限位块54的表面滑动连接，第二限位槽55对第二限位块54起到导向和限位作用，第二支撑块53远离连接块1的中心一侧与导向机构13靠近连接块1的一侧固定连接。
推动机构8包括推动板81、第一导向杆82、第一导向块83、连接板84和推动杆85，推动板81的内壁通过销轴与连接块1的内壁铰接，推动板81的内壁上下两侧均固定连接有第一导向杆82，第一导向杆82的表面套接有第一导向块83，第一导向杆82对第一导向块83起到导向和支撑作用，第一导向块83的内壁通过销轴铰接有连接板84，推动板81远离连接板84的一侧固定连接有推动杆85，推动杆85的底部贯穿连接块1并延伸至连接块1内部，推动杆85的底部与第一支撑块51的顶部固定连接，连接板84向上移动，在第一导向块83和第一导向杆82的相互作用下，使左右推动板81收拢，通过推动杆85带动支撑机构5，使支撑机构5张开，连接板84的顶部与把手机构10的底部固定连接。
把手机构10包括支撑杆101、把手手柄102、固定杆103、把手支杆105和缓冲垫106，支撑杆101的底部与外壳9的上表面固定连接，支撑杆101的顶部固定连接有把手手柄102，把手手柄102的底部左右两侧均固定连接有固定杆103，支撑杆101的内壁套接有连接杆104，连接杆104的表面上下两侧分别与把手手柄102的内壁和外壳9的内壁滑动连接，连接杆104的底部与连接板84的顶部固定连接，连接杆104的顶部固定连接有把手支杆105，把手支杆105的表面与把手手柄102的内壁滑动连接，把手支杆105的表面与把手手柄102的表面均套接有缓冲垫106，通过设置缓冲垫106，缓冲垫106为弹性橡胶垫，对手部具有一定的缓冲效果，提高使用者握持把手机构10的舒适度。
清理机构12包括第二导向杆121、第二导向块122、第三弹簧123、橡胶皮带124和毛刷125，第二导向杆121的两端均与凹槽11的内壁固定连接，第二导向杆121的表面上下两侧分别套接有第二导向块122和第三弹簧123，第二导向杆121对第二导向块122和第三弹簧123起到导向和支撑作用，第一弹簧22的弹力与第二弹簧52的弹力相等，第一弹簧22的弹力大于第三弹簧123的弹力，第三弹簧123的弹力大于第二导向块122向下的重力，第二导向块122的内壁通过销轴铰接有橡胶皮带124，橡胶皮带124的表面固定连接有毛刷125，橡胶皮带124对毛刷125起到支撑作用，通过毛刷125对内胆内壁进行清理，橡胶皮带124的表面与导向机构13的表面滑动连接，通过设置第二导向杆121、第二导向块122和第三弹簧123，支撑机构5张开后，使第三弹簧123压缩，压缩的第三弹簧123对第二导向块122起到推动作用，使橡胶皮带124与导向机构13紧密接触，防止毛刷125对内胆内壁清理时，橡胶皮带124从导向机构13表面脱落。
导向机构13包括第三导向块131、转轴132和转筒133，第二伸缩块23的底部和第二支撑块53远离连接块1的中心一侧均与第三支撑块靠近连接块1的中心一侧固定连接，第三导向块131的内壁前后两侧均固定连接有转轴132，转轴132的表面套接有转筒133，转筒133的表面与橡胶皮带124的表面滑动连接，通过设置导向机构13，转筒133可以在转轴132表面上自由转动，使转筒133在橡胶皮带124表面之间滚动，减小橡胶皮带124表面磨损。
该基于弹性变形的保温瓶内胆水垢清理装置使用时，握住把手手柄102和把手支杆105，将该装置插入内胆内部后，拉动把手支杆105通过连接杆104使连接板84向上移动，在第一导向块83和第一导向杆82的相互作用下，使左右推动板81收拢，通过推动杆85带动支撑机构5，使支撑机构5张开，在支撑机构5和伸缩机构2的支撑下，将橡胶皮带124张开，使毛刷125呈半圆状，与内胆内壁底部接触，转动该装置，通过毛刷125对内胆内壁底部的水垢进行清理，清理完成后，松开把手机构10后，橡皮筋7拉动支撑机构5，使支撑机构5收拢，将该装置取出，反转内胆将清理下来的水垢倒出来。
综上所述，该基于弹性变形的保温瓶内胆水垢清理装置，通过设置连接块1、滑槽3、滑块4、支撑机构5、推动机构8、外壳9和把手机构10，握住把手手柄102和把手支杆105，将该装置插入内胆内部后，拉动把手支杆105通过连接杆104使连接板84向上移动，在第一导向块83和第一导向杆82的相互作用下，使左右推动板81收拢，通过推动杆85带动支撑机构5，使支撑机构5张开，在支撑机构5和伸缩机构2的支撑下，将橡胶皮带124张开，使毛刷125呈半圆状，与内胆内壁底部接触，转动该装置，通过毛刷125对内胆内壁底部的水垢进行清理，从而有效的解决了目前，保温瓶内胆瓶口较小，底部呈半圆球状，现有的刷子其刷头无法接触内胆底部，无法将内胆完全清理干净的问题。
同时，通过设置伸缩机构2和支撑机构5，伸缩机构2和支撑机构5的长度均可改变，使橡胶皮带124张开时所成的圆环半径大小可改变，便于对不同大小的保温瓶内胆进行清理，提高该装置的通用性，同时第一弹簧22和第二弹簧52对橡胶皮带124起到推动作用，使毛刷125与保温瓶内胆内壁紧密接触，提高毛刷125对保温瓶内胆的清理效果。
同时，通过设置扣环6和橡皮筋7，支撑机构5张开后，使橡皮筋7拉长，被拉长的橡皮筋7对支撑机构5起到拉动作用，松开把手机构10后，橡皮筋7拉动支撑机构5，使支撑机构5收拢，便于将该装置从内胆内部取出。
同时，通过设置第二导向杆121、第二导向块122和第三弹簧123，支撑机构5张开后，使第三弹簧123压缩，压缩的第三弹簧123对第二导向块122起到推动作用，使橡胶皮带124与导向机构13紧密接触，防止毛刷125对内胆内壁清理时，橡胶皮带124从导向机构13表面脱落。
同时，通过设置导向机构13，转筒133可以在转轴132表面上自由转动，使转筒133在橡胶皮带124表面之间滚动，减小橡胶皮带124表面磨损。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
