技术领域
本发明涉及足球训练技术领域，特指一种可提高灵敏度的足球步伐训练用跨栏。
背景技术
足球是世界第一大运动，在足球训练的时候，运动员的灵敏度训练在足球训练中也显得尤为重要。而为了提高球员的灵敏度，在训练时都是通过障碍物，如足球训练跨栏进行练习。但是现在的常见的足球训练跨栏都是固定，并且静置不动的，运动员在跨栏练习的时候，训练也比较单一，空中不需要调整动作，跨栏练习的时候比较轻松，对灵敏度的练习效果较差。
本人在检索专利的过程中发现了相似的用于足球训练方面的专利，例如，申请号为：201620574983.4的中国专利中，公开了一种足球训练跨栏，具有左底座和右底座，所述左底座和右底座的顶部中心设置有开口向上的支撑孔，支撑孔内竖向插接有与之配合的支撑杆，所述插接在左底座和右底座上的两根支撑杆高度相同，其顶部之间通过横向设置的栏杆连接。但是这种足球训练跨栏的结构还是存在以下问题：
1、对比专利中，足球训练跨栏通过改变高度来改变灵敏度训练，虽然可以练习步伐的训练，但是，还是不需要运动员在跳跃后在空中轻微调整动作，也并不具有警示性，对灵敏度的训练效果较差。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种可提高灵敏度的足球步伐训练用跨栏，解决了现在的可提高灵敏度的足球步伐训练用跨栏警示性小，空中不需要微调整动作和灵敏度练习效果低的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种可提高灵敏度的足球步伐训练用跨栏，包括弧型底座，所述弧型底座的右侧开设有方形槽，方形槽的设置，便于进行拿放浮动式训练管可以更换不同高度的浮动式训练管，可便于不同年龄段的训练员使用，方形槽内左侧的内壁上开设有两组四分之三球形槽，四分之三球形槽的内部活动连接有橡胶球，且橡胶球的表面上设置有浮动式训练管，橡胶球和四分之三球形槽的设置，橡胶球不会脱离四分之三球形槽，并且像橡胶球的可以在四分之三球形槽处转动，可以带动浮动式训练管轻微式的调整运动，可以使得运动员在跳跃的空中还可以通过浮动式训练管轻微调整动作，可便于提高运动员灵敏度的训练，浮动式训练管的内部为中空设置，受在空中气流或者运动员起跳掺有的气流的影响，浮动式训练管可以通过橡胶球在四分之三球形槽处移动而进行浮动，可以使得运动员在跳跃的空中还可以通过浮动式训练管轻微调整动作，可便于提高运动员灵敏度的训练，弧型底座的顶部开设有方形通槽，弧型底座的底部固定连接有橡胶座，橡胶座的正面和背面均固定连接有磁铁块。
浮动式训练管包括两组弯管、两组横管和连接弧形管，两组弯管的一端与两组横管连接，且两个横管与连接弧形管之间连接，连接弧形管的设置，可以与两个横管之间进行连通，可便于内部空气的流通，便于加速内部的空气流通，并且便于进行轻微调整，便于运动员在空中微调整动作，可以提高对灵敏度的训练，且两组弯管、两组横管和连接弧形管之间为一体成型设置，一体成型的设置可便于浮动式训练管整体不易拆卸，也不易断裂，便于长时间的使用和操作，两组弯管的左侧与两个橡胶球之间固定连接，弯管的右侧开设有导气孔，导气孔的设置，受在空中气流或者运动员起跳掺有的气流的影响，部分气流从导气孔进入，并且在浮动式训练管的内部进行气流的流动，在与外部气流配合，可以加速浮动式训练管可以进行轻微调整，可以使得运动员练习步伐的悬链，可以在空中跳跃后还可以轻微调整动作，具有趣味性和警示性，可以提高灵敏度的训练效果。
进一步的，所述磁铁块的数量为两个，且两个磁铁块的磁极相反，使两个或者多个跨栏设备可以通过磁铁块吸附在一起，可以进行双人或者多人训练，提高了训练强度。
进一步的，两组所述横管之间固定连接有平衡杆，且平衡杆的数量为八个，且相邻的两个平衡杆之间为等距设置，设置平衡杆，可以提高平衡性，不易使整个跨栏设备倾倒。
进一步的，所述导气孔位于最右侧的切面处。
进一步的，所述导气孔底部的内壁上固定连接有轻质弹片，轻质弹片的另一端位于弯管的内部，且轻质弹片的倾斜角度为度，轻质弹片的设置，使得部分气流在进入导气孔中，并且通过轻质弹片进行气流通过，并且从上方进行流动，使得横管处气流流动更为急速，可便于提高运动员的灵敏度，便于浮动式训练管轻微调整动作。
进一步的，所述轻质弹片的材质为铝制而成。
进一步的，所述浮动式训练管左侧到弧型底座左侧之间的设有水平间距。
进一步的，所述浮动式训练管的顶部与弧型底座之间的垂直高度为30-50厘米，可以适应不同年龄段或者不同阶段的运动员进行使用。
工作原理：在静止状态下，该跨栏可以用于普通的跨栏，可便于正常操作和使用；在运动状态下，受在空中气流或者运动员起跳掺有的气流的影响，浮动式训练管可以通过橡胶球在四分之三球形槽处移动而进行浮动，同时，部分气流从导气孔进入，并且通过轻质弹片进行气流通过，并且从上方进行流动，使得横管处气流流动更为急速，并且在浮动式训练管的内部进行气流的流动，在与外部气流配合，可以加速浮动式训练管可以进行轻微调整，可以使得运动员在跳跃的空中还可以通过浮动式训练管轻微调整动作，可便于提高运动员灵敏度的训练。
(三)有益效果
据上述技术方案所得本发明的有益效果在于：
(1)、本发明设计巧妙，结构简单，具有实用性，同时优于现有技术，通过空中气流或者运动员起跳掺有气流的对流影响作用下，可以使得运动员在跳跃的空中还可以通过浮动式训练管轻微调整动作，可便于提高运动员灵敏度的训练。
(2)、本发明受在空中气流或者运动员起跳掺有的气流的影响，浮动式训练管可以通过橡胶球在四分之三球形槽处移动而进行浮动，可以使得运动员在跳跃的空中还可以通过浮动式训练管轻微调整动作，可便于提高运动员灵敏度的训练。
(3)、本发明橡胶球和四分之三球形槽的设置，橡胶球不会脱离四分之三球形槽，并且像橡胶球的可以在四分之三球形槽处转动，可以带动浮动式训练管轻微式的调整运动，可以使得运动员在跳跃的空中还可以通过浮动式训练管轻微调整动作，可便于提高运动员灵敏度的训练。
(4)、本发明连接弧形管的设置，可以与两个横管之间进行连通，可便于内部空气的流通，便于加速内部的空气流通，并且便于进行轻微调整，便于运动员在空中微调整动作，可以提高对灵敏度的训练。
(5)、本发明一体成型的设置可便于浮动式训练管整体不易拆卸，也不易断裂，便于长时间的使用和操作。
(6)、本发明受在空中气流或者运动员起跳掺有的气流的影响，部分气流从导气孔进入，并且在浮动式训练管的内部进行气流的流动，在与外部气流配合，可以加速浮动式训练管可以进行轻微调整，可以使得运动员练习步伐的悬链，可以在空中跳跃后还可以轻微调整动作，具有趣味性和警示性，可以提高灵敏度的训练效果。
(7)、本发明使两个或者多个跨栏设备可以通过磁铁块吸附在一起，可以进行双人或者多人训练，提高了训练强度。
(8)、本发明设置平衡杆，可以提高平衡性，不易使整个跨栏设备倾倒。
(9)、本发明轻质弹片的设置，使得部分气流在进入导气孔中，并且通过轻质弹片进行气流通过，并且从上方进行流动，使得横管处气流流动更为急速，可便于提高运动员的灵敏度，便于浮动式训练管轻微调整动作。
(10)、本发明方形槽的设置，便于进行拿放浮动式训练管可以更换不同高度的浮动式训练管，可便于不同年龄段的训练员使用。
(11)、本发明30-50厘米的间距设置，可以适应不同年龄段或者不同阶段的运动员进行使用。
附图说明
为了更清楚地说明本发明实施例中的技术方案，下面将对实施例技术描述中所需要的附图作简单地介绍。

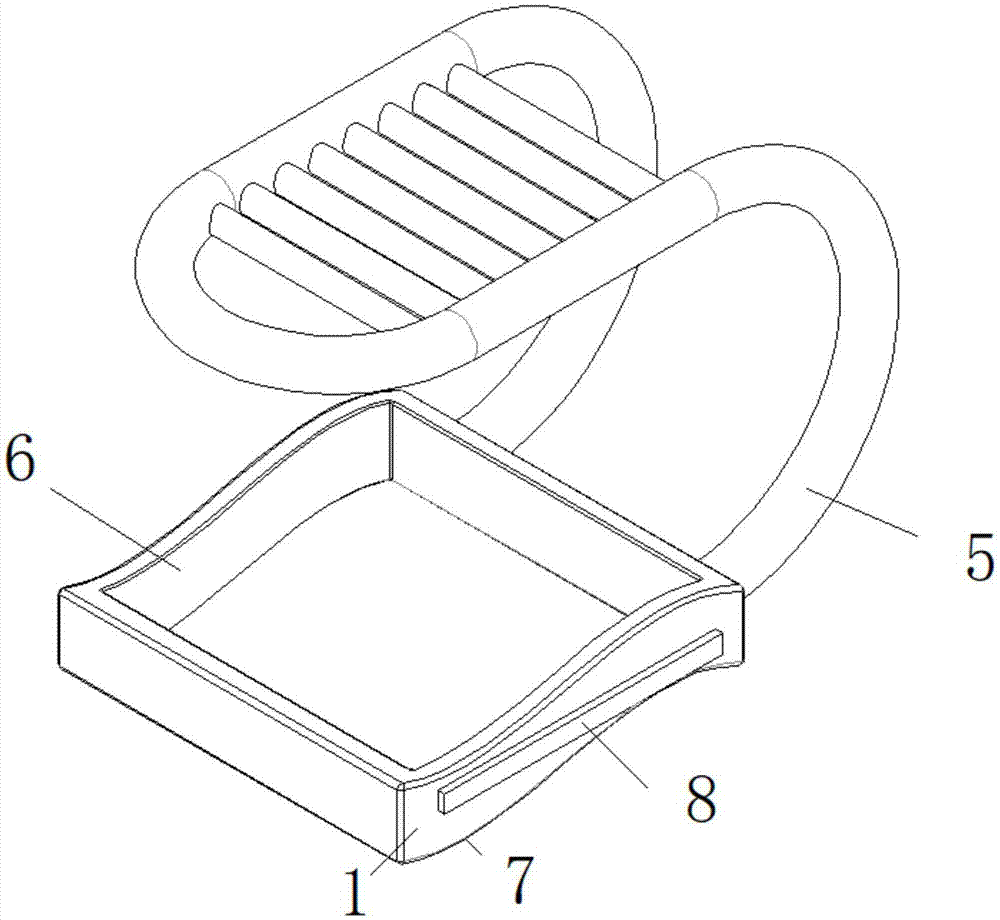

图1为本发明立体结构示意图；
图2为本发明顶部结构示意图；
图3为本发明方形槽正剖面的局部结构示意图；
图4为本发明浮动式训练管的正面方向的立体结构示意图；
图5为本发明浮动式训练管的右侧方向的立体结构示意图；
图6为本发明浮动式训练管的正面方向的左侧结构示意图；
图7为图6中A-A的剖面结构示意图
图8为图6中气流方向示意图。
图中：1、弧型底座，2、方形槽，3、四分之三球形槽、4、橡胶球，5、浮动式训练管，501、弯管，502、横管，503、连接弧形管，504、导气孔，50401、轻质弹片，6、方形通槽，7、橡胶座，8、磁铁块。
具体实施方式
下面结合附图，对本发明作详细的说明。
为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。
实施例一：
如图1-8所示，本发明提供一种技术方案：一种可提高灵敏度的足球步伐训练用跨栏，包括弧型底座1，弧型底座1的右侧开设有方形槽2，方形槽2的设置，便于进行拿放浮动式训练管5可以更换不同高度的浮动式训练管5，可便于不同年龄段的训练员使用，方形槽2内左侧的内壁上开设有两组四分之三球形槽3，四分之三球形槽3的内部活动连接有橡胶球4，且橡胶球4的表面上设置有浮动式训练管5，橡胶球4和四分之三球形槽3的设置，橡胶球4不会脱离四分之三球形槽3，并且像橡胶球4的可以在四分之三球形槽3处转动，可以带动浮动式训练管5轻微式的调整运动，可以使得运动员在跳跃的空中还可以通过浮动式训练管5轻微调整动作，可便于提高运动员灵敏度的训练，浮动式训练管5的内部为中空设置，受在空中气流或者运动员起跳掺有的气流的影响，浮动式训练管5可以通过橡胶球4在四分之三球形槽3处移动而进行浮动，可以使得运动员在跳跃的空中还可以通过浮动式训练管5轻微调整动作，可便于提高运动员灵敏度的训练，弧型底座1的顶部开设有方形通槽6，弧型底座1的底部固定连接有橡胶座7，橡胶座7的正面和背面均固定连接有磁铁块8。
浮动式训练管5包括两组弯管501、两组横管502和连接弧形管503，两组弯管501的一端与两组横管502连接，且两个横管502与连接弧形管503之间连接，连接弧形管503的设置，可以与两个横管502之间进行连通，可便于内部空气的流通，便于加速内部的空气流通，并且便于进行轻微调整，便于运动员在空中微调整动作，可以提高对灵敏度的训练，且两组弯管501、两组横管502和连接弧形管503之间为一体成型设置，一体成型的设置可便于浮动式训练管5整体不易拆卸，也不易断裂，便于长时间的使用和操作，两组弯管501的左侧与两个橡胶球4之间固定连接，弯管501的右侧开设有导气孔504，导气孔504的设置，受在空中气流或者运动员起跳掺有的气流的影响，部分气流从导气孔504进入，并且在浮动式训练管5的内部进行气流的流动，在与外部气流配合，可以加速浮动式训练管5可以进行轻微调整，可以使得运动员练习步伐的悬链，可以在空中跳跃后还可以轻微调整动作，具有趣味性和警示性，可以提高灵敏度的训练效果。
实施例二：
如图1-8所示，在实施例一的基础上，本发明提供一种技术方案：磁铁块8的数量为两个，且两个磁铁块8的磁极相反，使两个或者多个跨栏设备可以通过磁铁块8吸附在一起，可以进行双人或者多人训练，提高了训练强度。
实施例三：
如图1-8所示，在实施例一、实施例二的基础上，本发明提供一种技术方案：两组横管502之间固定连接有平衡杆505，且平衡杆505的数量为八个，且相邻的两个平衡杆505之间为等距设置，设置平衡杆，可以提高平衡性，不易使整个跨栏设备倾倒。
实施例四：
如图1-8所示，在实施例一、实施例二、实施例三的基础上，本发明提供一种技术方案：导气孔504底部的内壁上固定连接有轻质弹片50401，轻质弹片50401的另一端位于弯管501的内部，且轻质弹片50401的倾斜角度为45度，轻质弹片50401的设置，使得部分气流在进入导气孔504中，并且通过轻质弹片50401进行气流通过，并且从上方进行流动，使得横管502处气流流动更为急速，可便于提高运动员的灵敏度，便于浮动式训练管5轻微调整动作，轻质弹片50401的材质为铝制而成。
实施例五：
如图1-8所示，在实施例一、实施例二、实施例三、实施例四的基础上，本发明提供一种技术方案：浮动式训练管5左侧到弧型底座1左侧之间的设有水平间距，浮动式训练管5的顶部与弧型底座1之间的垂直高度为30-50厘米，可以适应不同年龄段或者不同阶段的运动员进行使用。
使用方式举例：
在静止状态下，该跨栏可以用于普通的跨栏，可便于正常操作和使用；
在运动状态下，受在空中气流或者运动员起跳掺有的气流的影响，浮动式训练管5可以通过橡胶球4在四分之三球形槽3处移动而进行浮动，同时，部分气流从导气孔504进入，并且通过轻质弹片50401进行气流通过，并且从上方进行流动，使得横管502处气流流动更为急速(如图8所示)，并且在浮动式训练管5的内部进行气流的流动，在与外部气流配合，可以加速浮动式训练管5可以进行轻微调整，可以使得运动员在跳跃的空中还可以通过浮动式训练管5轻微调整动作，可便于提高运动员灵敏度的训练。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中的描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
