技术领域
本发明涉及生活用品技术领域，具体为一种用于家庭的玻璃罐标签去除装置。
背景技术
在日常生活中玻璃罐常用于盛放腌制水果或蜂蜜，在食用完罐内食物后由于玻璃罐的透明度以及大容量的特点，在家庭生活中常洗净玻璃罐后盛放其他家里自制食品，又或者可作为水杯和水瓶来使用，而瓶身上的标签在家中来客时会显得较为尴尬，因此在使用玻璃罐前居民基本通过手洗的方式去除瓶身上的标签，即便使用辅助标签脱落的洗剂也需要耗费较多时间，同时现有技术中缺少用于家庭的玻璃罐标签去除装置。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种用于家庭的玻璃罐标签去除装置，解决了通过手洗去除标签耗费较多时间以及现有技术中缺少相应装置的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种用于家庭的玻璃罐标签去除装置，包括底座，所述底座的顶部固定连接有筒体，且筒体的顶部固定安装有夹紧机构，所述底座顶部的中部固定安装有旋转电机，且旋转电机的输出轴与传动机构连接。
所述传动机构上设置有放置盘，且放置盘的底部开设有通孔，所述通孔贯穿放置盘的内底部，且放置盘内壁的四侧均固定连接有复位弹簧，所述复位弹簧相背放置盘内壁的一端固定连接有夹紧块，且夹紧块的底部滑动连接在放置盘的内底部上，所述传动机构上固定连接有三个转杆，且三个转杆上均套装有铁丝套，所述筒体的正面插接有三通管，且三通管的两端贯穿筒体的正面并延伸至筒体的内腔内，所述三通管位于筒体外侧的一端上设置有控制阀。
优选的，所述传动机构包括齿盘、从动齿轮、内齿环、轴承座、固定环和连接杆，所述齿盘底部的中部固定连接在旋转电机的输出轴上，且齿盘的侧表面与三个从动齿轮啮合，所述齿盘顶部的中部与放置盘底部的中部固定连接，三个所述从动齿轮相背齿盘的一侧均与内齿环的内表面啮合，且内齿环的前后两侧分别固定连接在筒体内壁的前后两侧，三个所述从动齿轮的底部均固定连接有轴承座，且三个轴承座的底部均与固定环的顶部滑动连接，所述固定环的前后两侧分别与筒体内壁的前后两侧固定连接，三个所述从动齿轮顶部的中部均固定连接有连接杆，且三个连接杆的顶端分别与三个转杆的底端固定连接。
优选的，所述夹紧机构包括固定圈、转动环、支撑片、固定件、滑槽、活动件、连接圈、夹片、第一连接球、弯折杆、第二连接球、握杆、防滑套、导滑杆、固定套、螺纹杆和转钮。
优选的，所述固定圈的底部固定连接在筒体的顶部，且固定圈的内壁与转动环的侧表面滑动连接，所述固定圈的内壁固定连接有支撑片，且支撑片的顶部与转动环的底部滑动连接，所述固定圈的内壁固定连接有固定件，且固定件的侧表面与滑槽的内壁滑动连接，所述滑槽开设在转动环的顶部，且滑槽贯穿转动环的上下两侧，所述支撑片顶部远离固定圈的一侧固定连接有活动件，且活动件的侧表面上固定连接有连接圈，所述活动件上套接有夹片，且夹片的顶部与连接圈的底部滑动连接，所述夹片内嵌有第一连接球，且第一连接球的侧表面固定连接有弯折杆，所述弯折杆远离第一连接球的一端固定连接有第二连接球，且第二连接球相背弯折杆的一侧镶嵌在转动环的内壁内，所述转动环顶部的前侧固定连接有握杆，且握杆远离转动环的一端套接有防滑套，所述握杆的右侧固定连接有导滑杆，且导滑杆上套接有固定套，所述固定套的底部固定连接在固定圈的顶部，且固定套的顶部内螺纹连接有螺纹杆，所述螺纹杆的底端贯穿固定套的内顶部并与导滑杆的顶部紧密贴合，且螺纹杆的顶端贯穿固定套的顶部并套接有转钮。
优选的，所述复位弹簧的弹力大于夹紧块的自重，且夹紧块的顶部呈弧面。
优选的，所述从动齿轮在内齿环内构成等边三角形的位置关系，且从动齿轮的底部活动连接在轴承座的顶部。
优选的，所述支撑片、固定件、滑槽、活动件、夹片、第一连接球、弯折杆和第二连接球的数量均为五个，且五个夹片的一侧分别套接在五个活动件上。
(三)有益效果
本发明提供了一种用于家庭的玻璃罐标签去除装置。具备以下有益效果：
(1)、该用于家庭的玻璃罐标签去除装置，通过在筒体顶部设置夹紧机构，从而能够使该装置适用于不同尺寸的玻璃罐标签去除，同时能够通过夹紧机构对玻璃罐罐身进行有效固定，避免在标签去除过程中出现罐身晃动的情况，通过向筒体内倒入洗甲水，以及旋转电机配合驱动传动机构运作并带动转杆与铁丝套转动，从而能够使铁丝套在转动过程中与罐身表面接触并刮除经由洗甲水泡软后的标签，有效保证了该装置对玻璃罐标签的去除效果，同时解决了现有技术中缺少对应装置的问题。
(2)、该用于家庭的玻璃罐标签去除装置，通过将传动机构与旋转电机连接，从而能够通过旋转电机运作带动放置盘转动，同时使放置盘上的玻璃罐同步转动，并通过转杆带动铁丝套转动对玻璃罐罐身上的标签进行刮除，从而能够在玻璃罐转动的情况下配合铁丝套的转动进一步提高对罐身表面标签的去除效果。
(3)、该用于家庭的玻璃罐标签去除装置，通过在转动环上设置握杆，从而便于使用者通过防滑套转动握杆，并带动转动环在固定圈内转动，从而通过第二连接球带动弯折杆与第一连接球移动，从而使第一连接球推动夹片以活动件为轴心转动至连接圈内侧并对玻璃罐罐身进行夹紧，使该装置适用于不同尺寸的玻璃罐，提高了该装置的适用性。
(4)、该用于家庭的玻璃罐标签去除装置，通过在固定圈上设置固定件，从而能够使转动环通过滑槽在固定圈内滑动，有效提高了转动环的转动稳定性，并通过支撑片对转动环进行有效支撑，保证了转动环的正常转动，从而提高了该装置的使用寿命以及结构稳定性。
(5)、该用于家庭的玻璃罐标签去除装置，通过在传动机构内设置齿盘，从而能够仅通过旋转电机运作带动齿盘转动并使从动齿轮与内齿环啮合并在内齿环内转动，同时通过轴承座与固定环的配合设置能够有效支撑并稳定从动齿轮的转动，从而使连接杆带动转杆转动，有效降低了该装置的能耗，达到了该装置节能环保适用于家庭使用的效果。
(6)、该用于家庭的玻璃罐标签去除装置，通过在放置盘上设置复位弹簧，从而能够使复位弹簧带动夹紧块对放至放置盘上的玻璃罐进行夹紧，同时通过夹紧块形状的特殊设计能够有效降低玻璃罐底部与夹紧块接触时的摩擦力，从而便于将玻璃罐放置在放置盘的顶部，有效避免了玻璃罐在放入筒体内后出现晃动与偏移的情况出现。
附图说明

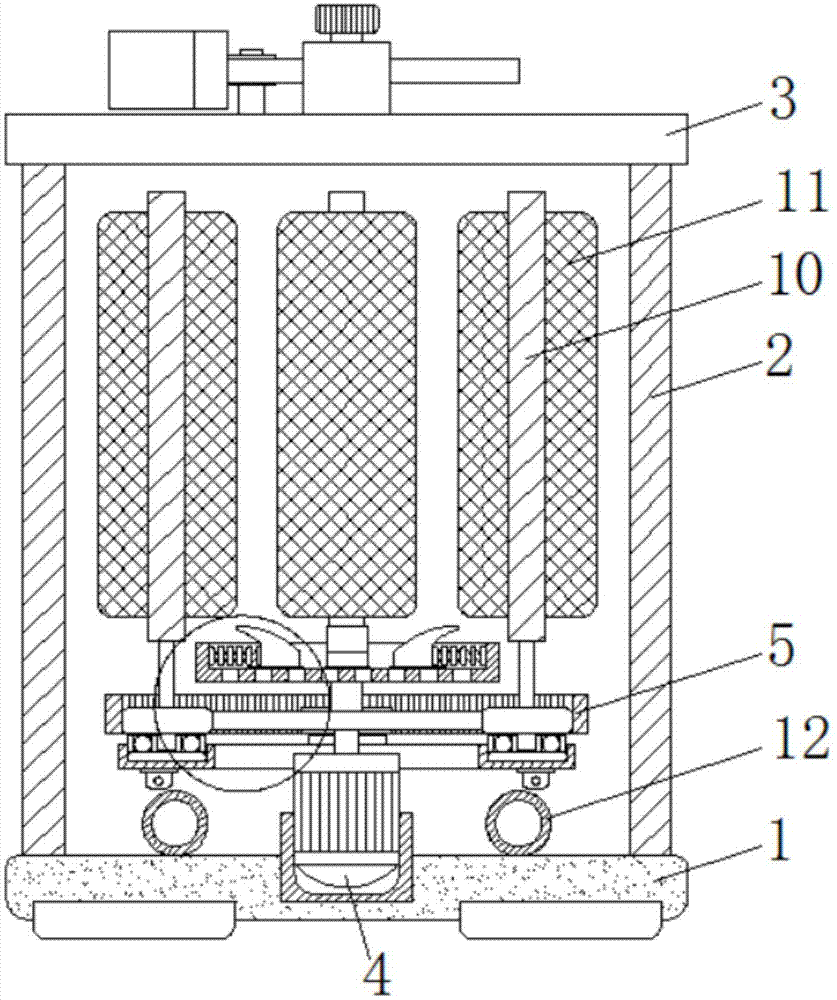

图1为本发明结构示意图；
图2为本发明结构正视图；
图3为本发明夹紧机构的俯视图；
图4为本发明图1中的A处结构放大图。
图中：1底座、2筒体、3夹紧机构、4旋转电机、5传动机构、6放置盘、7通孔、8复位弹簧、9夹紧块、10转杆、11铁丝套、12三通管、13控制阀、501齿盘、502从动齿轮、503内齿环、504轴承座、505固定环、506连接杆、301固定圈、302转动环、303支撑片、304固定件、305滑槽、306活动件、307连接圈、308夹片、309第一连接球、310弯折杆、311第二连接球、312握杆、313防滑套、314导滑杆、315固定套、316螺纹杆、317转钮。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。
请参阅图1-4，本发明提供一种技术方案：一种用于家庭的玻璃罐标签去除装置，包括底座1，底座1的顶部固定连接有筒体2，且筒体2的顶部固定安装有夹紧机构3，底座1顶部的中部固定安装有旋转电机4，且旋转电机4的输出轴与传动机构5连接。
传动机构5上设置有放置盘6，且放置盘6的底部开设有通孔7，通过将传动机构5与旋转电机4连接，从而能够通过旋转电机4运作带动放置盘6转动，同时使放置盘6上的玻璃罐同步转动，并通过转杆10带动铁丝套11转动对玻璃罐罐身上的标签进行刮除，从而能够在玻璃罐转动的情况下配合铁丝套11的转动进一步提高对罐身表面标签的去除效果，通孔7贯穿放置盘6的内底部，且放置盘6内壁的四侧均固定连接有复位弹簧8，复位弹簧8相背放置盘6内壁的一端固定连接有夹紧块9，且夹紧块9的底部滑动连接在放置盘6的内底部上，复位弹簧8的弹力大于夹紧块9的自重，且夹紧块9的顶部呈弧面，传动机构5上固定连接有三个转杆10，且三个转杆10上均套装有铁丝套11，筒体2的正面插接有三通管12，且三通管12的两端贯穿筒体2的正面并延伸至筒体2的内腔内，三通管12位于筒体2外侧的一端上设置有控制阀13。
传动机构5包括齿盘501、从动齿轮502、内齿环503、轴承座504、固定环505和连接杆506，齿盘501底部的中部固定连接在旋转电机4的输出轴上，且齿盘501的侧表面与三个从动齿轮502啮合，齿盘501顶部的中部与放置盘6底部的中部固定连接，三个从动齿轮502相背齿盘501的一侧均与内齿环503的内表面啮合，且内齿环503的前后两侧分别固定连接在筒体2内壁的前后两侧，三个从动齿轮502的底部均固定连接有轴承座504，且三个轴承座504的底部均与固定环505的顶部滑动连接，从动齿轮502在内齿环503内构成等边三角形的位置关系，且从动齿轮502的底部活动连接在轴承座504的顶部，固定环505的前后两侧分别与筒体2内壁的前后两侧固定连接，三个从动齿轮502顶部的中部均固定连接有连接杆506，且三个连接杆506的顶端分别与三个转杆10的底端固定连接，通过在传动机构5内设置齿盘501，从而能够仅通过旋转电机4运作带动齿盘501转动并使从动齿轮502与内齿环503啮合并在内齿环503内转动，同时通过轴承座504与固定环505的配合设置能够有效支撑并稳定从动齿轮502的转动，从而使连接杆506带动转杆10转动，有效降低了该装置的能耗，达到了该装置节能环保适用于家庭使用的效果。
夹紧机构3包括固定圈301、转动环302、支撑片303、固定件304、滑槽305、活动件306、连接圈307、夹片308、第一连接球309、弯折杆310、第二连接球311、握杆312、防滑套313、导滑杆314、固定套315、螺纹杆316和转钮317。
固定圈301的底部固定连接在筒体2的顶部，且固定圈301的内壁与转动环302的侧表面滑动连接，固定圈301的内壁固定连接有支撑片303，且支撑片303的顶部与转动环302的底部滑动连接，固定圈301的内壁固定连接有固定件304，且固定件304的侧表面与滑槽305的内壁滑动连接，滑槽305开设在转动环302的顶部，且滑槽305贯穿转动环302的上下两侧，通过在固定圈301上设置固定件304，从而能够使转动环302通过滑槽305在固定圈301内滑动，有效提高了转动环302的转动稳定性，并通过支撑片303对转动环302进行有效支撑，保证了转动环302的正常转动，从而提高了该装置的使用寿命以及结构稳定性，支撑片303顶部远离固定圈301的一侧固定连接有活动件306，且活动件306的侧表面上固定连接有连接圈307，活动件306上套接有夹片308，且夹片308的顶部与连接圈307的底部滑动连接，夹片308内嵌有第一连接球309，且第一连接球309的侧表面固定连接有弯折杆310，弯折杆310远离第一连接球309的一端固定连接有第二连接球311，且第二连接球311相背弯折杆310的一侧镶嵌在转动环302的内壁内，支撑片303、固定件304、滑槽305、活动件306、夹片308、第一连接球309、弯折杆310和第二连接球311的数量均为五个，且五个夹片308的一侧分别套接在五个活动件306上，转动环302顶部的前侧固定连接有握杆312，且握杆312远离转动环302的一端套接有防滑套313，通过在转动环302上设置握杆312，从而便于使用者通过防滑套313转动握杆312，并带动转动环302在固定圈301内转动，从而通过第二连接球311带动弯折杆310与第一连接球309移动，从而使第一连接球309推动夹片308以活动件306为轴心转动至连接圈307内侧并对玻璃罐罐身进行夹紧，使该装置适用于不同尺寸的玻璃罐，提高了该装置的适用性，握杆312的右侧固定连接有导滑杆314，且导滑杆314上套接有固定套315，固定套315的底部固定连接在固定圈301的顶部，且固定套315的顶部内螺纹连接有螺纹杆316，螺纹杆316的底端贯穿固定套315的内顶部并与导滑杆314的顶部紧密贴合，且螺纹杆316的顶端贯穿固定套315的顶部并套接有转钮317，通过在筒体2顶部设置夹紧机构3，从而能够使该装置适用于不同尺寸的玻璃罐标签去除，同时能够通过夹紧机构3对玻璃罐罐身进行有效固定，避免在标签去除过程中出现罐身晃动的情况，通过向筒体2内倒入洗甲水，以及旋转电机4配合驱动传动机构5运作并带动转杆10与铁丝套11转动，从而能够使铁丝套11在转动过程中与罐身表面接触并刮除经由洗甲水泡软后的标签，有效保证了该装置对玻璃罐标签的去除效果，同时解决了现有技术中缺少对应装置的问题。
该用于家庭的玻璃罐标签去除装置使用时，将玻璃罐经由连接圈307放至放置盘6上，通过复位弹簧8推动夹紧块9对玻璃罐进行夹紧，通过拉动防滑套313带动握杆312移动，从而使转动环302通过滑槽305在固定件304和支撑片303上转动，通过第二连接球311推动弯折杆310并带动第一连接球309推动夹片308，从而使夹片308以活动件306为轴心转动至连接圈307内侧并对罐身进行固定，倒入洗甲水泡软标签，通过旋转电机4运作带动齿盘501转动，从而使从动齿轮502与内齿环503啮合并在内齿环503内转动，通过轴承座504支撑并稳定从动齿轮502在固定环505上转动，通过连接杆506带动转杆10转动，从而使铁丝套11转动对标签进行刮除，通过打开控制阀13将筒体2内的废水经由三通管12排出。
综上可得，该用于家庭的玻璃罐标签去除装置，通过将传动机构5与旋转电机4连接，从而能够通过旋转电机4运作带动放置盘6转动，同时使放置盘6上的玻璃罐同步转动，并通过转杆10带动铁丝套11转动对玻璃罐罐身上的标签进行刮除，从而能够在玻璃罐转动的情况下配合铁丝套11的转动进一步提高对罐身表面标签的去除效果。
同时，通过在传动机构5内设置齿盘501，从而能够仅通过旋转电机4运作带动齿盘501转动并使从动齿轮502与内齿环503啮合并在内齿环503内转动，同时通过轴承座504与固定环505的配合设置能够有效支撑并稳定从动齿轮502的转动，从而使连接杆506带动转杆10转动，有效降低了该装置的能耗，达到了该装置节能环保适用于家庭使用的效果。
同时，通过在固定圈301上设置固定件304，从而能够使转动环302通过滑槽305在固定圈301内滑动，有效提高了转动环302的转动稳定性，并通过支撑片303对转动环302进行有效支撑，保证了转动环302的正常转动，从而提高了该装置的使用寿命以及结构稳定性。
同时，通过在转动环302上设置握杆312，从而便于使用者通过防滑套313转动握杆312，并带动转动环302在固定圈301内转动，从而通过第二连接球311带动弯折杆310与第一连接球309移动，从而使第一连接球309推动夹片308以活动件306为轴心转动至连接圈307内侧并对玻璃罐罐身进行夹紧，使该装置适用于不同尺寸的玻璃罐，提高了该装置的适用性。
同时，通过在筒体2顶部设置夹紧机构3，从而能够使该装置适用于不同尺寸的玻璃罐标签去除，同时能够通过夹紧机构3对玻璃罐罐身进行有效固定，避免在标签去除过程中出现罐身晃动的情况，通过向筒体2内倒入洗甲水，以及旋转电机4配合驱动传动机构5运作并带动转杆10与铁丝套11转动，从而能够使铁丝套11在转动过程中与罐身表面接触并刮除经由洗甲水泡软后的标签，有效保证了该装置对玻璃罐标签的去除效果，同时解决了现有技术中缺少对应装置的问题。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制作用的常规已知设备。
