技术领域
本发明涉及鹅卵石加工技术领域，具体为一种动力交错式鹅卵石专用分级清洗设备。
背景技术
鹅卵石作为一种纯天然的石材，品质坚硬，色泽鲜明古朴，具有抗压、耐磨耐腐蚀的天然石特性，是一种理想的绿色建筑材料。鹅卵石被广泛应用于公共建筑、别墅、庭院建筑、铺设路面、公园假山、盆景填充材料、园林艺术和其它高级上层建筑，它既弘扬东方古老的文化，又体现西方古典、优雅，返璞归真的艺术风格，鹅卵石还为净水、污水处理、电力、园林等项工程提供了优质材料，还为陶瓷、精密铸造、造纸、喷磨、化工、单晶硅、国防等提供原辅材料。
在具有如此的用途之下，鹅卵石需要分选出不同的颗粒直径以适应不同的用处，而鹅卵石在分选之前会携带有大量的泥沙，为分选带来极大的不便，在鹅卵石生产行业中，并没有一种机械能够在鹅卵石高效分选时完成对其深度清洗的工序，就同领域其他石材清洗设备来说，例如中国专利号CN206316055U提出的一种高效率石英晶体用清洗设备，可以提高清洗效率和清洗质量，但是该项技术并不适用于鹅卵石的清洗筛选，主要是由于鹅卵石的颗粒不均匀，不方便完成集中清洗，个体的差异会导致鹅卵石的清洗不彻底。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种动力交错式鹅卵石专用分级清洗设备，解决了鹅卵石在分选之前会携带有大量的泥沙，为分选带来极大的不便，鹅卵石个体的差异过大不适用集中清洗的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种动力交错式鹅卵石专用分级清洗设备，包括罐体，所述罐体顶部的正中开设有第一开口，第一开口处固定连接有限位套，罐体内壁底部的正中设置有第一驱动机构，罐体内腔的中部设置有分选机构，罐体内腔的一侧设置有第二驱动机构，罐体底部的一侧固定连接有出料管，出料管的中部固定连接有控制阀，出料管远离罐体的一端活动连接有滤盖。
优选的，所述第一驱动机构包括密封箱，密封箱顶部的正中开设有第二开口，第二开口处固定连接有支撑垫圈，密封箱顶部的四侧开设有环形滑槽，密封箱内壁底部的正中固定连接有第一电动机，密封箱内壁底部的两侧通过螺栓固定连接有固定架，第一电动机顶部的正中延伸有输出轴，第一电动机输出轴的末端固定连接有传动轴，传动轴的两侧对称固定连接有限位块，传动轴的顶部固定连接有第一限位柱，传动轴的顶部开设有第一限位槽，传动轴的顶部设置有第一转动轴，第一转动轴底部的正中开设有传动槽，传动槽内壁的顶部开设有第二限位槽，传动槽内部的顶部固定连接有第二限位柱。
优选的，所述分选机构包括密封罐，密封罐顶部的正中开设有进料口，密封罐底部的正中开设有第三开口，第三开口处固定连接有机械密封圈，密封罐底部的一侧开设有第四开口，第四开口处固定连接有密封垫圈，密封罐的内腔设置有中轴，中轴的外侧固定连接有螺旋叶，密封罐顶部的四侧固定连接有第一环形密封套，第一环形密封套顶部的正中转动连接有滚珠，滚珠的顶部转动连接有第二环形密封套，第二环形密封套的顶部固定连接有第一环形密封圈，第一环形密封圈的顶部设置有分级板，分级板的顶部设置有第二环形密封圈，第二环形密封圈的内圈固定连接有震动台，第二环形密封圈的顶部固定连接有传输管，密封罐的中部固定连接有第一皮带轮，分级板的外侧固定连接有轮齿，密封罐的另一侧设置有第三驱动机构，密封罐底部的两侧对称固定连接有滑柱。
优选的，所述第二驱动机构包括第一支撑架，第一支撑架的内部设置有第二电动机，第一支撑架底部的中部开设有第五开口，第五开口处固定连接有第一轴承，第二电动机底部的正中延伸有输出轴，第二电动机输出轴的末端固定连接第二转动轴，第二转动轴的中部固定连接有第二皮带轮，第二转动轴四侧的底部开设有环形转动槽，第二转动轴的底部设置有支撑板，支撑板顶部的一侧开设有支撑槽，支撑槽内壁两侧的中部对称固定连接有第一支撑球，支撑槽内壁底部的正中固定连接有第二支撑球。
优选的，所述第三驱动机构包括第二支撑架，第二支撑架的内部设置有第三电动机，第三电动机顶部的正中延伸有输出轴，第三电动机输出轴的末端固定连接减速器，减速器的顶部固定连接有第三转动轴，第二支撑架顶部的正中开设有第六开口，第六开口处固定连接有第二轴承，第三转动轴的中部固定连接有齿轮。
优选的，所述限位套连通罐体的内部和外部，出料管的另一端贯穿罐体并延伸至罐体的内部，密封箱固定连接在罐体内壁底部的正中，第一支撑架固定连接在罐体内壁一侧面的中部，第二支撑架固定连接在罐体内壁另一侧面的中部，传输管的顶部延伸至限位套的内部并与限位套的内壁固定连接。
优选的，所述转动轴的顶部贯穿支撑垫圈并延伸至密封箱的外部，转动轴与支撑垫圈壁体相贴合，固定架与第一电动机的两侧相贴合，传动轴的顶部延伸至传动槽的内部，限位块与传动槽的内壁相契合，第一限位柱延伸至第二限位槽的内部并与第二限位槽的内壁相贴合，第二限位柱延伸至第一限位槽的内部并与第一限位槽的内壁相贴合。
优选的，所述滑柱远离密封罐的一端延伸至环形滑槽的内部并与环形滑槽的内壁相贴合，转动轴的顶部贯穿机械密封圈并延伸至密封罐的内部，转动轴与机械密封圈相贴合，转动轴固定连接在中轴底部的正中，螺旋叶由弹性胶体制成，第一环形密封套的顶部与第二环形密封套的底部相契合，分级板的顶部环状依次开设有多个分级孔，分级孔的内径依次减小，震动台的一侧开设有向下倾斜的漏孔，漏孔与分级孔位于同一轴心上。
优选的，所述第二转动轴远离第二电动机输出轴的一端贯穿第一轴承并延伸至第一支撑架的外部，第二转动轴与第一轴承固定连接，第二皮带轮与第一皮带轮通过传动皮带传动连接，第二转动轴的底部延伸至支撑槽内部，第一支撑球延伸至环形转动槽并贴合环形转动槽的内壁，第二支撑球的顶部贯穿第二转动轴底部的正中并延伸至第二转动轴壁体内部，第二支撑球与第二转动轴的壁体相贴合，第三转动轴远离第三电动机输出轴的一端贯穿第二轴承并延伸至第二支撑架的外部，第三转动轴与第二轴承固定连接，齿轮与轮齿相啮合。
(三)有益效果
本发明提供了一种动力交错式鹅卵石专用分级清洗设备。具备以下有益效果：
(1)、该动力交错式鹅卵石专用分级清洗设备，通过设置的第一环形密封圈、分级板、第二环形密封圈、震动台、传输管、轮齿、第三驱动机构、第二支撑架、第三电动机、减速器、第三转动轴、第二轴承、齿轮的配合工作，达到转动分级板的效果，使分级板上适宜的分级孔对上震动台的漏孔，完成分选不同直径鹅卵石的工序，用同等级直径的鹅卵石完成集中清洗，方便对鹅卵石进行深度清理，解决了鹅卵石在分选之前会携带有大量的泥沙，为分选带来极大的不便，鹅卵石个体的差异过大不适用集中清洗的问题。
(2)、该动力交错式鹅卵石专用分级清洗设备，通过设置的密封箱、第一电动机、第一转动轴、密封罐、中轴、螺旋叶的配合工作，达到稳定转动中轴的效果，使螺旋叶翻动水流，为水洗鹅卵石提供第一动力。
(3)、该动力交错式鹅卵石专用分级清洗设备，通过设置的第一环形密封套、滚珠、第二环形密封套、第一皮带轮、第一支撑架、第二电动机、第一轴承、第二转动轴、第二皮带轮、环形转动槽、支撑板、支撑槽、第一支撑球、第二支撑球的配合工作，达到稳定转动密封罐的效果，并使密封罐的转动不会影响分级板的转动。
(4)、该动力交错式鹅卵石专用分级清洗设备，通过设置的支撑垫圈、环形滑槽、固定架、传动轴、限位块、第一限位柱、第一限位槽、传动槽、第二限位槽、第二限位柱、机械密封圈、滑柱的配合工作，为密封罐的转动提供坚实的基础，使密封箱与密封罐的连接稳定。
附图说明

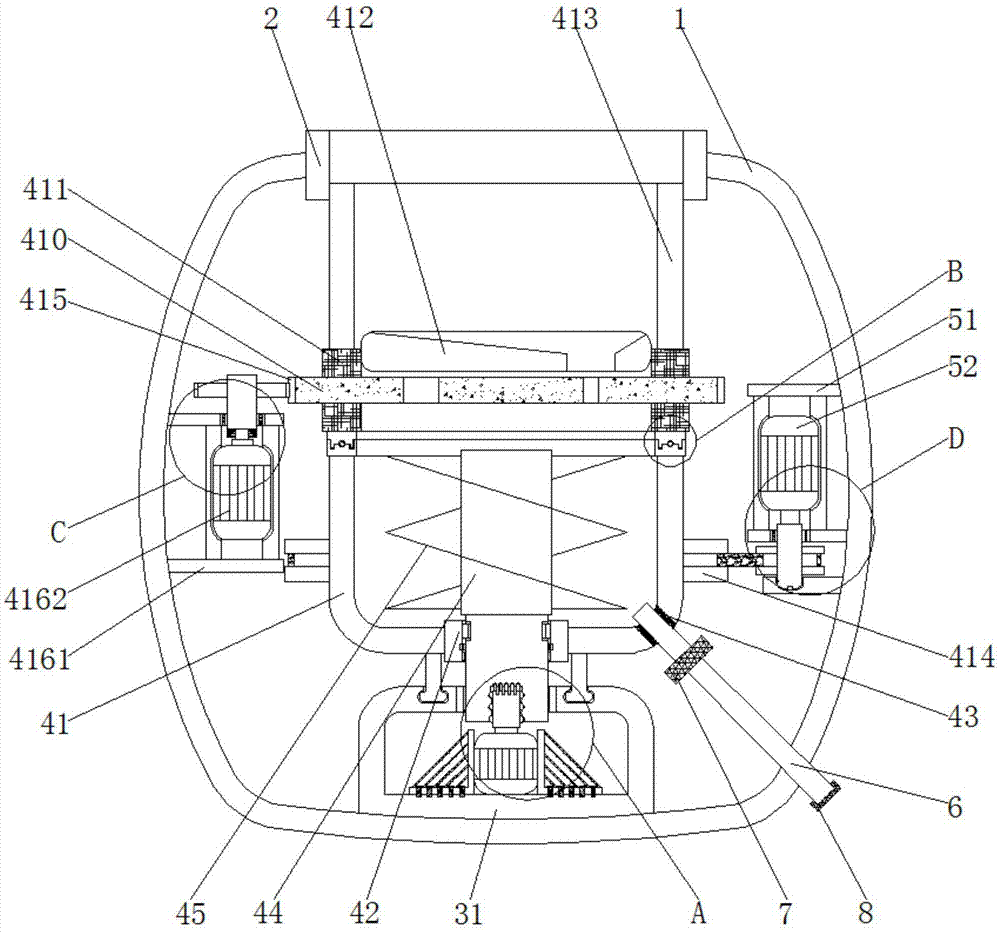

图1为本发明正式图的结构示意图；
图2为本发明图1中A处的放大图；
图3为本发明图1中B处的放大图；
图4为本发明图1中C处的放大图；
图5为本发明图1中D处的放大图；
图6为本发明图2中E处的放大图。
图中：1罐体、2限位套、3第一驱动机构、31密封箱、32支撑垫圈、33环形滑槽、34第一电动机、35固定架、36传动轴、37限位块、38第一限位柱、39第一限位槽、310第一转动轴、311传动槽、312第二限位槽、313第二限位柱、4分选机构、41密封罐、42机械密封圈、43密封垫圈、44中轴、45螺旋叶、46第一环形密封套、47滚珠、48第二环形密封套、49第一环形密封圈、410分级板、411第二环形密封圈、412震动台、413传输管、414第一皮带轮、415轮齿、416第三驱动机构、4161第二支撑架、4162第三电动机、4163减速器、4164第三转动轴、4165第二轴承、4166齿轮、417滑柱、5第二驱动机构、51第一支撑架、52第二电动机、53第一轴承、54第二转动轴、55第二皮带轮、56环形转动槽、57支撑板、58支撑槽、59第一支撑球、510第二支撑球、6出料管、7控制阀、8滤盖。
具体实施方式
以下实施例所用材料，方法和仪器，未经特殊说明，均为本领域常规材料，方法和仪器，本领域普通技术人员均可通过商业渠道获得。
在本发明以下的描述中，需要说明的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”和“竖着”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
在本发明以下的描述中，需要说明的是，除非另有明确规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接连接，亦可以是通过中间媒介间接连接，可以是两个部件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
实施例1：
如图1-6所示，一种动力交错式鹅卵石专用分级清洗设备，包括罐体1，罐体1顶部的正中开设有第一开口，第一开口处固定连接有限位套2，罐体1内壁底部的正中设置有第一驱动机构3，罐体1内腔的中部设置有分选机构4，罐体1内腔的一侧设置有第二驱动机构5，罐体1底部的一侧固定连接有出料管6，出料管6的中部固定连接有控制阀7，出料管6远离罐体1的一端活动连接有滤盖8。
实施例2：
在实施例1的基础上，第一驱动机构3包括密封箱31，密封箱31顶部的正中开设有第二开口，第二开口处固定连接有支撑垫圈32，密封箱31顶部的四侧开设有环形滑槽33，密封箱31内壁底部的正中固定连接有第一电动机34，密封箱31内壁底部的两侧通过螺栓固定连接有固定架35，第一电动机34顶部的正中延伸有输出轴，第一电动机34输出轴的末端固定连接有传动轴36，传动轴36的两侧对称固定连接有限位块37，传动轴36的顶部固定连接有第一限位柱38，传动轴36的顶部开设有第一限位槽39，传动轴36的顶部设置有第一转动轴310，第一转动轴310底部的正中开设有传动槽311，传动槽311内壁的顶部开设有第二限位槽312，传动槽311内部的顶部固定连接有第二限位柱313。
实施例3：
在实施例1、2的基础上，分选机构4包括密封罐41，密封罐41顶部的正中开设有进料口，密封罐41底部的正中开设有第三开口，第三开口处固定连接有机械密封圈42，密封罐41底部的一侧开设有第四开口，第四开口处固定连接有密封垫圈43，密封罐41的内腔设置有中轴44，中轴44的外侧固定连接有螺旋叶45，密封罐41顶部的四侧固定连接有第一环形密封套46，第一环形密封套46顶部的正中转动连接有滚珠47，滚珠47的顶部转动连接有第二环形密封套48，第二环形密封套48的顶部固定连接有第一环形密封圈49，第一环形密封圈49的顶部设置有分级板410，分级板410的顶部设置有第二环形密封圈411，第二环形密封圈411的内圈固定连接有震动台412，第二环形密封圈411的顶部固定连接有传输管413，密封罐41的中部固定连接有第一皮带轮414，分级板410的外侧固定连接有轮齿415，密封罐41的另一侧设置有第三驱动机构416，密封罐41底部的两侧对称固定连接有滑柱417，通过设置的密封箱31、第一电动机34、第一转动轴310、密封罐41、中轴44、螺旋叶45的配合工作，达到稳定转动中轴44的效果，使螺旋叶45翻动水流，为水洗鹅卵石提供第一动力。
实施例4：
在实施例1-3的基础上，第二驱动机构5包括第一支撑架51，第一支撑架51的内部设置有第二电动机52，第一支撑架51底部的中部开设有第五开口，第五开口处固定连接有第一轴承53，第二电动机52底部的正中延伸有输出轴，第二电动机52输出轴的末端固定连接第二转动轴54，第二转动轴54的中部固定连接有第二皮带轮55，第二转动轴54四侧的底部开设有环形转动槽56，第二转动轴54的底部设置有支撑板57，支撑板57顶部的一侧开设有支撑槽58，支撑槽58内壁两侧的中部对称固定连接有第一支撑球59，支撑槽58内壁底部的正中固定连接有第二支撑球510。
实施例5：
在实施例1-4的基础上，第三驱动机构416包括第二支撑架4161，第二支撑架4161的内部设置有第三电动机4162，第三电动机4162顶部的正中延伸有输出轴，第三电动机4162输出轴的末端固定连接减速器4163，减速器4163的顶部固定连接有第三转动轴4164，第二支撑架4161顶部的正中开设有第六开口，第六开口处固定连接有第二轴承4165，第三转动轴4164的中部固定连接有齿轮4166，通过设置的第一环形密封圈49、分级板410、第二环形密封圈411、震动台412、传输管413、轮齿415、第三驱动机构416、第二支撑架4161、第三电动机4162、减速器4163、第三转动轴4164、第二轴承4165、齿轮4166的配合工作，达到转动分级板410的效果，使分级板410上适宜的分级孔对上震动台412的漏孔，完成分选不同直径鹅卵石的工序，用同等级直径的鹅卵石完成集中清洗，方便对鹅卵石进行深度清理，解决了鹅卵石在分选之前会携带有大量的泥沙，为分选带来极大的不便，鹅卵石个体的差异过大不适用集中清洗的问题。
实施例6：
在实施例1-5的基础上，限位套2连通罐体1的内部和外部，方便投料，出料管6的另一端贯穿罐体1并延伸至罐体1的内部，方便出料，密封箱31固定连接在罐体1内壁底部的正中，第一支撑架51固定连接在罐体1内壁一侧面的中部，第一支撑架51为第二电动机52的运转提供坚实的基础，第二支撑架4161固定连接在罐体1内壁另一侧面的中部，第二支撑架4161为第三电动机4162的运转提供坚实的基础，传输管413的顶部延伸至限位套2的内部并与限位套2的内壁固定连接。
实施例7：
在实施例1-6的基础上，转动轴310的顶部贯穿支撑垫圈32并延伸至密封箱31的外部，转动轴310与支撑垫圈32壁体相贴合，固定架35与第一电动机34的两侧相贴合，传动轴36的顶部延伸至传动槽311的内部，限位块37与传动槽311的内壁相契合，第一限位柱38与第一限位槽39交错设置，第二限位柱313与第二限位槽312交错设置，第一限位柱38延伸至第二限位槽312的内部并与第二限位槽312的内壁相贴合，第二限位柱313延伸至第一限位槽39的内部并与第一限位槽39的内壁相贴合，第一限位柱38配合第一限位槽39、第二限位柱313与第二限位槽312，使传动轴36与转动轴310连接稳定，防止转动轴310受力发生弯折，通过设置的支撑垫圈32、环形滑槽33、固定架35、传动轴36、限位块37、第一限位柱38、第一限位槽39、传动槽311、第二限位槽312、第二限位柱313、机械密封圈42、滑柱417的配合工作，为密封罐41的转动提供坚实的基础，使密封箱31与密封罐41的连接稳定。
实施例8：
在实施例1-7的基础上，滑柱417远离密封罐41的一端延伸至环形滑槽33的内部并与环形滑槽33的内壁相贴合，滑柱417配合环形滑槽33使密封罐41支撑稳定的同时转动顺利，转动轴310的顶部贯穿机械密封圈42并延伸至密封罐41的内部，转动轴310与机械密封圈42相贴合，支撑垫圈32配合机械密封圈42两点支撑，使转动轴310转动顺利的同时支撑稳定，转动轴310固定连接在中轴44底部的正中，螺旋叶45由弹性胶体制成，为鹅卵石提供保护，第一环形密封套46的顶部与第二环形密封套48的底部相契合，分级板410的顶部环状依次开设有多个分级孔，分级孔的内径依次减小，震动台412的一侧开设有向下倾斜的漏孔，漏孔与分级孔位于同一轴心上。
实施例9：
在实施例1-8的基础上，第二转动轴54远离第二电动机52输出轴的一端贯穿第一轴承53并延伸至第一支撑架51的外部，第二转动轴54与第一轴承53固定连接，第二皮带轮55与第一皮带轮414通过传动皮带传动连接，第二转动轴54的底部延伸至支撑槽58内部，第一支撑球59延伸至环形转动槽56并贴合环形转动槽56的内壁，第二支撑球510的顶部贯穿第二转动轴54底部的正中并延伸至第二转动轴54壁体内部，第二支撑球510与第二转动轴54的壁体相贴合，环形转动槽56、支撑板57、支撑槽58、第一支撑球59、第二支撑球510配合工作，使第二转动轴54支撑稳定的同时转动顺利，为密封罐41的转动提供保障，通过设置的第一环形密封套46、滚珠47、第二环形密封套48、第一皮带轮414、第一支撑架51、第二电动机52、第一轴承53、第二转动轴54、第二皮带轮55、环形转动槽56、支撑板57、支撑槽58、第一支撑球59、第二支撑球510的配合工作，达到稳定转动密封罐41的效果，并使密封罐41的转动不会影响分级板410的转动，第三转动轴4164远离第三电动机4162输出轴的一端贯穿第二轴承4165并延伸至第二支撑架4161的外部，第三转动轴4164与第二轴承4165固定连接，齿轮4166与轮齿415相啮合。
该动力交错式鹅卵石专用分级清洗设备使用时，将鹅卵石由限位套2倒入传输管413内，打开第三电动机4162，经由减速器4163减速，转动第三转动轴4164，使齿轮4166传动轮齿415，让分级板410转动，使适宜孔径的分级孔对准震动台412的漏孔，打开震动台412，使鹅卵石翻动，适宜大小的鹅卵石经由分级板410落入密封罐41，关闭控制阀7，注入水，同时打开第一电动机34与第二电动机52，第一电动机34带动传动轴36转动，使第一转动轴310带动中轴44转动，使螺旋叶45翻动水和鹅卵石，为水的流动提供第一动力，第二电动机52带动第二转动轴54转动，使第二皮带轮55带动第一皮带轮414转动，使密封罐41转动，为水的流动提供第二动力，此时可以控制第一电动机34与第二电动机52同向转动或异向转动，为水提供强大的冲力完成对鹅卵石的清洗，清洗结束，关闭第一电动机34与第二电动机52，扣上滤盖8，打开控制阀7，放出泥浆水和杂质，取下滤盖8，放出鹅卵石，转动分级板410继续放入鹅卵石和水进行清洗。
