技术领域
本发明涉及生活设备技术领域，尤其涉及一种棉被床单晾晒装置。
背景技术
目前，随着人们生活水平的不断提高，我们开始从农村住进城市，而在城市中的人们由于住房限制导致晾晒棉被和床单等十分的不便，即只能通过对折挂在晾衣架上，这样导致棉被和床单只能一侧的一半受到阳光的折射，为了方便其它的地方可以晒到阳光，需要人们翻折棉被和床单之后再进行悬挂，则对人们的使用造成不便。
为此，我们设计了一种棉被床单晾晒装置。
发明内容
本发明的目的是为了解决目前城市中人们不方便对棉被和床单进行全面晾晒的问题，而提出的一种棉被床单晾晒装置。
为了实现上述目的，本发明采用了如下技术方案：
一种棉被床单晾晒装置，包括固定板，所述固定板上固定连接有水平设置的第一U型板，所述固定板通过多根支撑杆与第一U型板的底部固定连接，所述第一U型板内转动连接有第二U型板，所述第二U型板的两侧均转动连接有调节支撑杆，所述第二U型板内设有支撑框，所述支撑框上转动连接有顶框，所述顶框上螺纹连接有多个第一螺栓，所述支撑框上设有与第一螺栓对应的第一螺纹槽，所述支撑框和顶框内均固定连接有多根横向限位杆和多根纵向限位杆，所述支撑框的两侧均固定连接有转轴，所述转轴远离支撑框的一端贯穿第二U型板并固定连接有呈棱柱状的连接杆，所述转轴与第二U型板转动连接，所述第一U型板的内侧壁通过第一调节机构连接有与连接杆对应的第一连接机构，所述第一U型板内转动连接有与第一连接机构对应的第二连接机构，所述第一连接机构与第二连接机构滑动连接，所述固定板通过第二调节机构与第二连接机构连接。
优选地，所述第一U型板内固定连接有第一固定轴，所述第二U型板的两端均转动套接在第一固定轴上。
优选地，所述第二U型板上设有与调节支撑杆对应的收纳槽，所述收纳槽内固定连接有第二固定轴，所述调节支撑杆转动套接在第二固定轴上。
优选地，所述第二U型板上螺纹连接有多个第二螺栓，所述支撑框的外侧壁设有与第二螺栓对应第二螺纹槽。
优选地，所述第一调节机构包括调节板，所述第一U型板的内侧壁设有与调节板对应的活动槽，所述调节板的两侧均固定连接有第一滑块，所述活动槽的内侧壁设有与第一滑块对应的第一滑槽，所述调节板上螺纹连接有第三螺栓，所述活动槽的内底部设有多个与第三螺栓对应的第三螺纹槽，所述调节板上转动连接有带动杆。
优选地，所述第一连接机构包括转动连接在带动杆远离调节板一端的连接环，所述连接环内转动连接有与连接杆对应的连接座，所述连接座的内侧壁与连接杆卡接，所述连接座远离连接杆的一侧固定连接有多根插杆。
优选地，所述调节板和连接环上均固定连接有安装座，所述安装座内固定连接有连接轴，所述带动杆的端部转动套接在连接轴上。
优选地，所述第二连接机构包括转动块，所述第一U型板上设有与转动块对应的贯穿口，所述转动块的外侧壁固定套接有转环，所述贯穿口的内侧壁设有与转环对应的环形槽，所述转动块上设有与插杆对应的插槽，所述插杆上固定连接有第二滑块，所述插槽的内侧壁设有与第二滑块对应的第二滑槽。
优选地，所述第二调节机构包括转动连接在固定板上的齿轮，所述齿轮上固定连接有L型把手，所述齿轮上螺纹连接有第四螺栓，所述固定板上环绕设有多个与第四螺栓对应的第四螺纹槽，所述齿轮上套设有与其啮合的齿带，所述转动块上设有与齿带对应的齿槽。
本发明通过调节支撑杆使第二U型板向内转动，再将棉被稳定夹在支撑框和顶框之间，接着转动第二U型板使其搭在第一U型板上，则方便棉被的晾晒，当需要调节棉被的角度和翻转棉被时，即通过第一调节机构、第一连接机构、第二连接机构和第二调节机构的配合作用完成对连接杆的转动，从而对支撑框转动，这样即可完成对棉被的转动，从而方便人们调节棉被的角度和翻转棉被。
附图说明

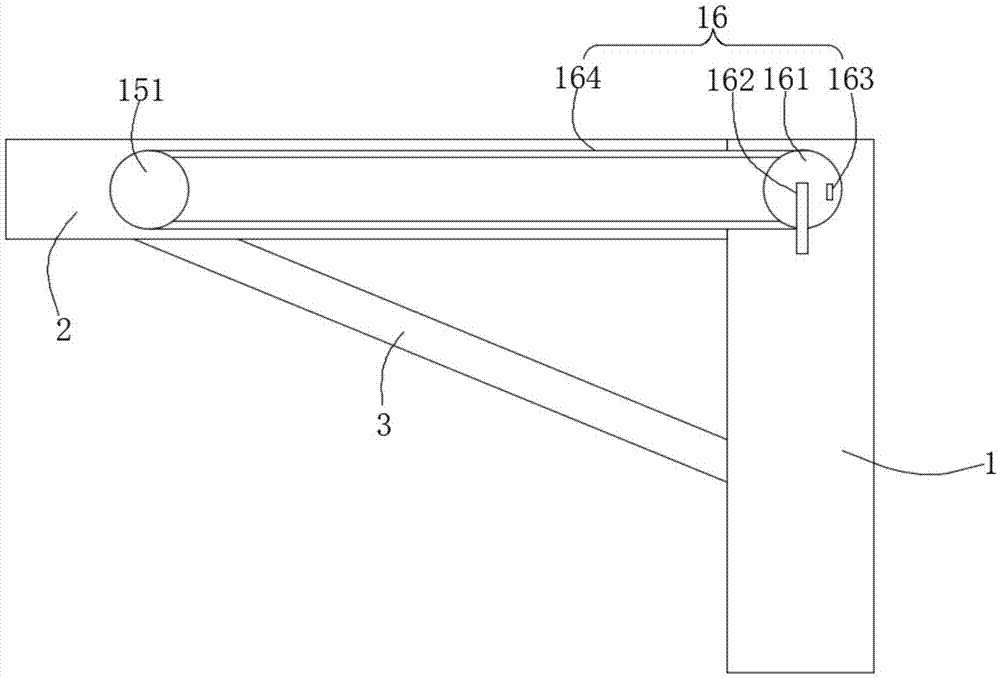

图1为本发明提出的一种棉被床单晾晒装置的结构示意图；
图2为本发明提出的一种棉被床单晾晒装置的俯视结构示意图；
图3为本发明提出的一种棉被床单晾晒装置中支撑框与顶框的连接结构示意图；
图4为本发明提出的一种棉被床单晾晒装置中支撑框的底部结构示意图；
图5为本发明提出的一种棉被床单晾晒装置中第一U型板、第二U型板和支撑框的连接结构示意图。
图中：1固定板、2第一U型板、3支撑杆、4第二U型板、5调节支撑杆、6支撑框、7顶框、8横向限位杆、9纵向限位杆、10第一螺栓、11转轴、12连接杆、13第一调节机构、131调节板、132第三螺栓、133带动杆、14第一连接机构、141连接环、142连接座、143插杆、15第二连接机构、151转动块、152转环、16第二调节机构、161齿轮、162L型把手、163第四螺栓、164齿带、17第一固定轴、18第二螺栓、19安装座。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
参照图1-5，一种棉被床单晾晒装置，包括固定板1，固定板1上固定连接有水平设置的第一U型板2，固定板1通过多根支撑杆3与第一U型板2的底部固定连接，这样通过支撑杆3更加稳定的支撑第一U型板2，第一U型板2内转动连接有第二U型板4，第一U型板2内固定连接有第一固定轴17，第二U型板4的两端均转动套接在第一固定轴17上，这样方便第二U型板4在第一U型板2内的转动，则人们可以调节第二U型板4的位置而方便棉被的放置。
第二U型板4的两侧均转动连接有调节支撑杆5，调节支撑杆5位于第二U型板4的两端，人们通过调节支撑杆5带动第二U型板4的转动，第二U型板4上设有与调节支撑杆5对应的收纳槽，收纳槽内固定连接有第二固定轴，调节支撑杆5转动套接在第二固定轴上，这样方便调节支撑杆5与第二U型板4之间的转动，从而方便人们的使用，即人们可以通过调节支撑杆5的一端是第二U型板4向外转动，当第二U型板4向外转动后，在通过转动调节支撑杆5而使调节支撑杆5支撑第二U型板4，从而方便棉被和床单的放置。
第二U型板4内设有支撑框6，第二U型板4上螺纹连接有多个第二螺栓18，支撑框6的外侧壁设有与第二螺栓18对应第二螺纹槽，这样通过第二螺栓18将支撑框6和第二U型板4稳定连接，从而保证支撑框6的稳定，则使支撑框6在放置棉被时不会出现转动。
支撑框6上转动连接有顶框7，顶框7上螺纹连接有多个第一螺栓10，支撑框6上设有与第一螺栓10对应的第一螺纹槽，支撑框6和顶框7内均固定连接有多根横向限位杆8和多根纵向限位杆9，这样通过将棉被放置在支撑框6和顶框7之间，从而再通过拧紧第一螺栓10将棉被稳定，从而方便棉被的晾晒。
支撑框6的两侧均固定连接有转轴11，转轴11远离支撑框6的一端贯穿第二U型板4并固定连接有呈棱柱状的连接杆12，转轴11与第二U型板4转动连接，这样方便支撑框6在第二U型板4内的转动，从而通过调节支撑框6的转动而调节棉被晾晒的角度和侧面，从而使其接受的阳关更加充分，保证晾晒的效果最佳。
第一U型板2的内侧壁通过第一调节机构13连接有与连接杆12对应的第一连接机构14，第一U型板2内转动连接有与第一连接机构14对应的第二连接机构15，第一连接机构14与第二连接机构15滑动连接，固定板1通过第二调节机构16与第二连接机构15连接。
其中第一调节机构13包括调节板131，第一U型板2的内侧壁设有与调节板131对应的活动槽，调节板131的两侧均固定连接有第一滑块，活动槽的内侧壁设有与第一滑块对应的第一滑槽，调节板131上螺纹连接有第三螺栓132，活动槽的内底部设有多个与第三螺栓132对应的第三螺纹槽，调节板131上转动连接有带动杆133，这样通过调节板131的作用可以带动带动杆133的运动，则带动杆133就会带动第一连接机构14与连接杆12连接，从而调节连接杆12的转动。
其中第一连接机构14包括转动连接在带动杆133远离调节板131一端的连接环141，调节板131和连接环141上均固定连接有安装座19，安装座19内固定连接有连接轴，带动杆133的端部转动套接在连接轴上，这样方便带动杆133与连接环141和调节板131之间的转动连接，连接环141内转动连接有与连接杆12对应的连接座142，连接座142的内侧壁与连接杆12卡接，连接座142远离连接杆12的一侧固定连接有多根插杆143，这样通过插杆143与第二连接机构15进行连接，从而通过第二连接机构15的转动就会带动第一连接机构的转动14，从而带动连接杆12的转动，则调节支撑框6的角度。
其中第二连接机构15包括转动块151，第一U型板2上设有与转动块151对应的贯穿口，转动块151的外侧壁固定套接有转环152，贯穿口的内侧壁设有与转环152对应的环形槽，转动块151上设有与插杆143对应的插槽，插杆143上固定连接有第二滑块，插槽的内侧壁设有与第二滑块对应的第二滑槽，这样通过第二连接机构15的作用与第二调节机构16连接，从而第二调节机构16依次通过第二连接机构15、第一连接机构14和连接杆12调节支撑框6的角度，从而调节棉被的晾晒角度。
其中第二调节机构16包括转动连接在固定板1上的齿轮161，齿轮161上固定连接有L型把手162，齿轮161上螺纹连接有第四螺栓163，固定板1上环绕设有多个与第四螺栓163对应的第四螺纹槽，齿轮161上套设有与其啮合的齿带164，转动块151上设有与齿带164对应的齿槽，这样通过第二调节机构16的作用方便人们的使用，即依次通过第二连接机构15、第一连接机构14和连接杆12调节支撑框6的角度，从而调节棉被的晾晒角度，这样就不需要通过人们反复的翻折而使棉被进行全面晾晒。
本发明中，首先需要将棉被和被单等放置在支撑框6和顶框7之间，并通过横向限位杆8和纵向限位杆9进行前后限位，则保证棉被和床单的稳定，其操作过程如下：通过拉动调节支撑杆5而使第二U型板4向外转动，即向人们居住的阳台内运动，当方向运动到水平位置后，通过转动调节支撑杆5，使调节支撑杆5远离第二U型板4的一端与地面接触，则通过调节支撑杆5支撑第二U型板4，再通过拧紧第二螺栓18，将第二U型板4和支撑框6稳定，从而防止支撑框6的转动，方便人们将棉被放置在支撑框6和顶框7之间，再通过拧紧第一螺栓10将支撑框6和顶框7稳定连接，则将棉被和床单等稳定，接着再通过调节支撑杆5使第二U型板4向外运动，从而搭建在第一U型板2上，进行晾晒。
当调节棉被和床单等的角度时，首先使调节板131向外运动，则调节板131通过带动杆133使连接环141向内运动，从而使棱柱状的连接杆12与连接座142连接，接着通过拧紧第三螺栓132将调节板131稳定，从而防止连接环141的运动，接着再拧开第二螺栓18，这样方便支撑框6的转动，此时，人们可以通过L型把手162带动齿轮161的转动，从而齿轮161通过齿带164带动转动块151的转动，则转动块151就会通过多根插杆143带动连接座142的转动，从而带动连接杆12的转动，则对支撑框6进行角度的调节，从而方便人们随着太阳的移动而调节晾晒的角度，同时还方便棉被的翻转，最后通过拧紧第四螺栓163将齿轮161稳定，从而防止支撑框6的转动，则方便持续晾晒。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
