技术领域
本发明涉及水阀设备领域，特别地，是涉及一种节水混水阀。
背景技术
混水阀是一种用于混合冷热水的阀门，其通过将冷水管及热水管连接在一起，实现冷热水的混合；目前家用的热水器在使用时，由于其对冷水的加热效果不是瞬时的，因此使用者在使用热水时需要将热水管的阀门开启一段时间后，热水管内的水温才会上升至所需的温度，这样的方式不仅会导致部分水资源无法回收利用而浪费，而且也不利于使用者对于混水阀水温的调控，降低了使用者的使用效率；此外，由于混水阀的使用原理是通过改变冷热水管进水量的大小来实现水温的调控，且热水管内的水温呈逐步上升的状态，因此在热水管的水温没有升至最高温度时，使用者调控的水温准确度较低，也会出现水资源浪费的现象；另外，使用者在间隔一段时间后再次开启混水阀时，混水阀内热水管的温度会因热量的流失而下降，若使用者再次依照之前混水阀的开关位置开启，则会出现水温下降的情况，不仅会影响使用者的使用，而且需要使用者重新调节水温，过程繁琐；综上所述，因此存在着缺陷。
发明内容
针对上述问题，本发明的目的在于提供一种叶轮式自动节水混水阀，通过安装在冷热水管内的叶轮实现同步排水的过程，同时能够根据热水的温度自动开启或关闭热水管的阀门。
本发明解决技术问题所采用的技术方案是：该叶轮式自动节水混水阀，它包括开关模块、管道模块及排水模块；所述开关模块包括热水轮及冷水轮，所述热水轮及所述冷水轮的形状设为叶轮状，所述热水轮及所述冷水轮之间设置有传动连接的旋转轴，所述旋转轴的两端分别与所述热水轮及所述冷水轮的轴心固定连接；所述热水轮的叶片使用橡胶材料制作，所述冷水轮的叶片使用金属材料制作，所述冷水轮的叶片前端设置有弹性材料制作的挡片；所述管道模块包括热水管及冷水管，所述热水管及所述冷水管使用截面为方形的管道，所述热水管的进水端与热水供应装置联通，所述冷水管的进水端与冷水供应装置联通；所述热水轮安装在所述热水管内，所述冷水轮安装在所述冷水管内，所述旋转轴的两端分别伸入所述热水管及所述冷水管内部，所述旋转轴与所述热水管及所述冷水管的连接处设为密封连接；所述热水轮的叶轮直径尺寸大于所述热水管的宽度尺寸，所述热水轮的长度尺寸与所述热水管的长度尺寸一致；所述冷水轮的叶轮直径尺寸与所述冷水管的宽度尺寸一致，所述冷水轮的长度尺寸与所述冷水管的长度尺寸一致；所述管道模块包括回流管道，所述回流管道设置在所热水轮的上方，所述回流管道与所述热水管联通，所述回流管道上设置有温控阀；所述排水模块通过排水管道分别与所述热水管及所述冷水管的出水端联通。
作为优选，所述冷水轮包括伸缩板，所述伸缩板滑动装配在所述冷水轮叶片的前端，所述伸缩板的内部设为空腔，所述空腔内设置有弹簧，所述弹簧的一端所述冷水轮的叶片接触，另一端与所述伸缩板的内侧面接触。
作为优选，所述回流管上设置有水箱，所述水箱通过管道与所述冷水管联通，所述水箱内设置有水阀。
作为优选，所述旋转杆与所述冷水管及所述热水管的连接处设置有密封圈，所述密封圈内设置有润滑液。
本发明的有益效果在于：该叶轮式自动节水混水阀在使用时，使用者手动开启所述排水模块及所述回流管道的阀门；由于所述热水管内的初始水温较低，因此所述热水轮在低温时的硬度较硬，所述热水轮的叶片会卡死在所述热水管内，所述热水管内的水无法从所述热水管的出水端流出，同时所述热水轮也会通过所述旋转轴将所述冷水轮限定，使得所述冷水管的出水端同样没有水排出；由于此时所述热水管内的水温较低，因此所述温控阀检测到低温水后自动打开，使得所述热水管内的水通过所述回流管流出，所述回流管将排出的冷水回收，达到节约水资源的作用；随着所述回流管内水持续流出后，所述热水管内的水温上升，当水温上升至一定温度后，所述温控阀自动关闭，使得所述回流管停止排水；由于所述热水轮使用橡胶材料制作，因此在高温水的作用下，所述热水轮的叶片发生软化现象，此时所述热水轮与所述热水管的内壁之间会产生间隙，在水压的作用下热水即可从所述热水管的出水端流出，同时带动所述热水轮旋转；所述热水轮的旋转通过所述旋转轴同步带动所述冷水轮旋转，使得所述冷水管的出水端同步排出冷水，再由所述排水模块混合后，达到混水的作用；当使用者使用完毕后，使用者手动关闭所述排水模块即可，所述热水轮会自动冷却至初始状态，再次封闭所述热水管；使用者每次使用者该装置时，所述热水轮都会在水温上升至固定温度后才会同时打开所热水管及所述冷水管的排水端，因此使用者不需要重复手动调节阀门的开口，提高了使用者的使用效率。
附图说明

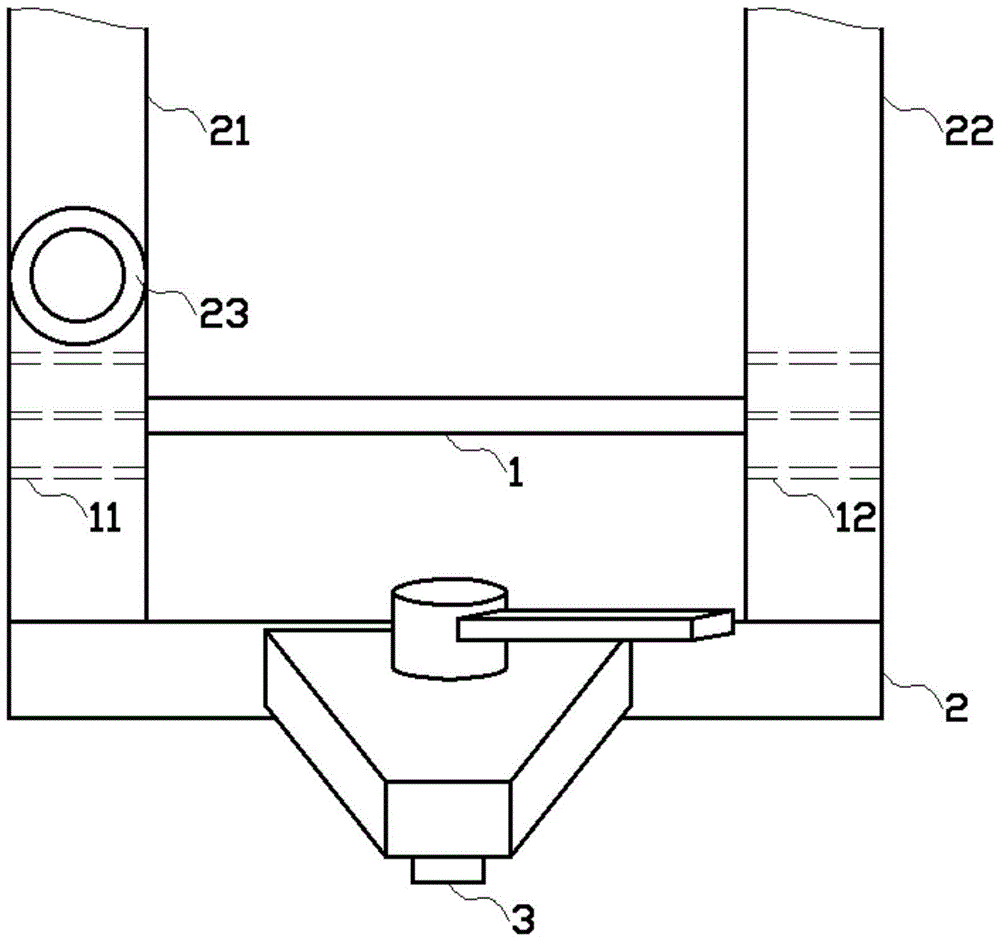

图1是本发明叶轮式自动节水混水阀的主视图。
图2是本发明叶轮式自动节水混水阀的右视图。
图3是本发明叶轮式自动节水混水阀回流时热水管的剖视图。
图4是本发明叶轮式自动节水混水阀排水时热水管的剖视图。
具体实施方式
下面结合附图和实施例对本发明进一步说明：
如图1、图2、图3、图4中实施例所示，该叶轮式自动节水混水阀是一种通过安装在冷热水管内的叶轮实现同步排水的过程，同时能够根据热水的温度自动开启或关闭热水管的阀门的装置，它包括开关模块1、管道模块2及排水模块3；所述开关模块1包括热水轮11及冷水轮12，所述热水轮11及所述冷水轮12的形状设为叶轮状，所述热水轮11及所述冷水轮12之间设置有传动连接的旋转轴，所述旋转轴的两端分别与所述热水轮11及所述冷水轮12的轴心固定连接；所述热水轮11的叶片使用橡胶材料制作，所述冷水轮12的叶片使用金属材料制作，所述冷水轮12的叶片前端设置有弹性材料制作的挡片；所述管道模块2包括热水管21及冷水管22，所述热水管21及所述冷水管22使用截面为方形的管道，所述热水管21的进水端与热水供应装置联通，所述冷水管22的进水端与冷水供应装置联通；所述热水轮11安装在所述热水管21内，所述冷水轮12安装在所述冷水管22内，所述旋转轴的两端分别伸入所述热水管21及所述冷水管22内部，所述旋转轴与所述热水管21及所述冷水管22的连接处设为密封连接；所述热水轮11的叶轮直径尺寸大于所述热水管21的宽度尺寸，所述热水轮11的长度尺寸与所述热水管21的长度尺寸一致；所述冷水轮12的叶轮直径尺寸与所述冷水管22的宽度尺寸一致，所述冷水轮12的长度尺寸与所述冷水管22的长度尺寸一致；所述管道模块2包括回流管道23，所述回流管道23设置在所热水轮11的上方，所述回流管道23与所述热水管21联通，所述回流管道23上设置有温控阀；所述排水模块3通过排水管道分别与所述热水管21及所述冷水管22的出水端联通。
该叶轮式自动节水混水阀在使用时，使用者手动开启所述排水模块3及所述回流管道23的阀门；由于所述热水管21内的初始水温较低，因此所述热水轮11在低温时的硬度较硬，所述热水轮11的叶片会卡死在所述热水管21内，所述热水管21内的水无法从所述热水管21的出水端流出，同时所述热水轮11也会通过所述旋转轴将所述冷水轮12限定，使得所述冷水管22的出水端同样没有水排出；由于此时所述热水管21内的水温较低，因此所述温控阀检测到低温水后自动打开，使得所述热水管21内的水通过所述回流管流出，所述回流管将排出的冷水回收，达到节约水资源的作用；随着所述回流管内水持续流出后，所述热水管21内的水温上升，当水温上升至一定温度后，所述温控阀自动关闭，使得所述回流管停止排水；由于所述热水轮11使用橡胶材料制作，因此在高温水的作用下，所述热水轮11的叶片发生软化现象，此时所述热水轮11与所述热水管21的内壁之间会产生间隙，在水压的作用下热水即可从所述热水管21的出水端流出，同时带动所述热水轮11旋转；所述热水轮11的旋转通过所述旋转轴同步带动所述冷水轮12旋转，使得所述冷水管22的出水端同步排出冷水，再由所述排水模块3混合后，达到混水的作用；当使用者使用完毕后，使用者手动关闭所述排水模块3即可，所述热水轮11会自动冷却至初始状态，再次封闭所述热水管21；使用者每次使用者该装置时，所述热水轮11都会在水温上升至固定温度后才会同时打开所热水管21及所述冷水管22的排水端，因此使用者不需要重复手动调节阀门的开口，提高了使用者的使用效率。
如图2所示，所述冷水轮12包括伸缩板，所述伸缩板滑动装配在所述冷水轮12叶片的前端，所述伸缩板的内部设为空腔，所述空腔内设置有弹簧，所述弹簧的一端所述冷水轮12的叶片接触，另一端与所述伸缩板的内侧面接触。通过所述伸缩板的伸缩作用，能够提高所述冷水管22内水的密闭性，使得所述热水管21在排出热水之前，所述冷水管22内的水完全封闭，进一步减少水资源浪费。
如图1所示，所述回流管上设置有水箱，所述水箱通过管道与所述冷水管22联通，所述水箱内设置有水阀。通过所述水箱，能够将所述热水管21内的冷水回收后，通过所述水阀排入所述冷水管22内，提高水资源的回收利用效率。
如图1所示，所述旋转杆与所述冷水管22及所述热水管21的连接处设置有密封圈，所述密封圈内设置有润滑液。通过所述密封圈提高所述旋转杆的密封性能，同时也降低了所述旋转轴的摩擦阻力，提高该装置的使用效率。
以上所述仅为本发明的较佳方式，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
