技术领域
本实用新型涉及污水处理技术领域,尤其涉及一种防堵污水格栅。
背景技术
污水中一般含有较多的杂质,在进行化学处理之前一般利用各种孔径大小不同的滤材,采用阻隔的方式将水中的杂质排除在外,让体积较大的杂质无法通过,再进行后续的化学处理方式,以获得干净的水。
但在传统格栅使用过程中,在水流的冲击作用下,一些较大的杂质容易吸附在格栅的表面,造成堵塞格栅,进而影响水流的正常通过。
实用新型内容
本实用新型的目的是为了解决背景技术中的问题,而提出的一种防堵污水格栅。
为了实现上述目的,本实用新型采用了如下技术方案:
一种防堵污水格栅,包括固定板和嵌设在固定板中部的格栅本体,所述固定板的上侧壁固定有两个连接管,每个所述连接管的下端均插设有升降板,每个所述升降板与连接管的内顶壁之间固定有伸缩弹簧,每个所述升降板的下端均固定有漂浮块,两个所述连接管相靠近的一侧均开设有与其内部连通的开口,两个所述开口内均安装有齿轮,所述升降板靠近齿轮的一侧设有与齿轮相啮合的锯齿,所述固定板的外壁上安装有凸轮,两个所述齿轮的中部与凸轮的中部之间均固定有连接绳,所述格栅本体的外侧设有水平板,所述凸轮的外壁与水平板的上侧壁相接触,所述水平板的下侧壁固定有多个竖直设置的刮杆。
优选地,所述水平板的上侧壁固定有两个抵杆,两个所述抵杆的上端贯穿固定板的上侧壁设置,所述抵杆的外壁上套设有位于固定板上侧壁与水平板之间的复位弹簧。
优选地,两个所述漂浮块位于格栅本体的外侧。
优选地,每个所述刮杆靠近格栅本体的一侧一体成型有多个呈L型设置的凸起,所述凸起的端部往内侧翻卷。
与现有的技术相比,本一种防堵污水格栅的优点在于:
1、当格栅本体表面的大型杂质过多影响水流的正常通过时,水进行堆积,水面高度升高,带动漂浮块往上进行移动,通过锯齿与齿轮的啮合带动齿轮进行转动,进行两个连接绳的收卷,进而带动凸轮进行转动,通过凸轮挤压水平板进行移动;
2、凸轮的较长端转离水平板时,在复位弹簧的弹力作用下水平板回移,进而实现刮杆的上下移动;
综上所述,本实用新型通过在格栅本体表面杂质堆积时通过水面的升高带动凸轮转动实现刮杆的上下移动,将杂质刮除,不借助外界动力,保证格栅的正常使用。
附图说明

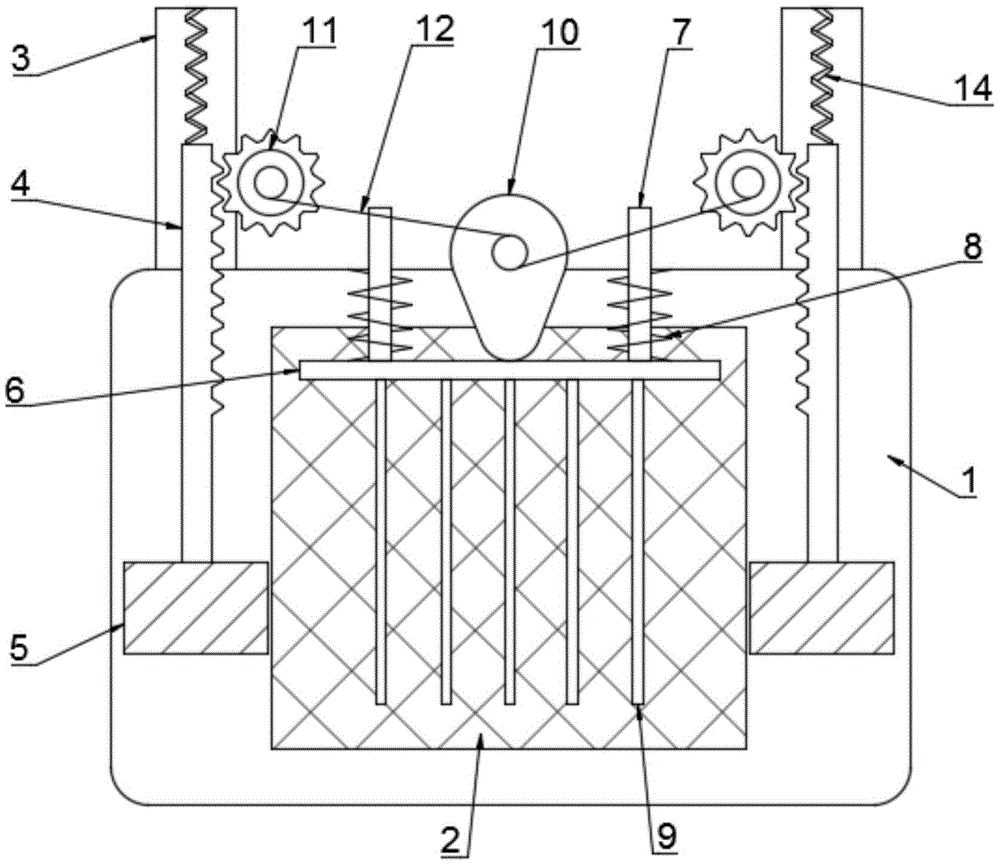

图1为本实用新型提出的一种防堵污水格栅的结构示意图;
图2为本实用新型提出的一种防堵污水格栅中刮杆的侧视图。
图中:1固定板、2格栅本体、3连接管、4升降板、5漂浮块、6水平板、7抵杆、8复位弹簧、9刮杆、10凸轮、11齿轮、12连接绳、13凸起、14伸缩弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例
参照图1-2,一种防堵污水格栅,包括固定板1和嵌设在固定板1中部的格栅本体2,固定板1的上侧壁固定有两个连接管3,每个连接管3的下端均插设有升降板4,每个升降板4与连接管3的内顶壁之间固定有伸缩弹簧14,每个升降板4的下端均固定有漂浮块5,两个漂浮块5位于格栅本体2的外侧,当水流正常流动时,水流高度较低,此时漂浮块5处于较低的位置。
两个连接管3相靠近的一侧均开设有与其内部连通的开口,两个开口内均安装有齿轮11,升降板4靠近齿轮11的一侧设有与齿轮11相啮合的锯齿,固定板1的外壁上安装有凸轮10,两个齿轮11的中部与凸轮10的中部之间均固定有连接绳12,格栅本体2的外侧设有水平板6,凸轮10的外壁与水平板6的上侧壁相接触,当格栅本体2表面的大型杂质过多影响水流的正常通过时,水进行堆积,水面高度升高,带动漂浮块5往上进行移动,通过锯齿与齿轮11的啮合带动齿轮11进行转动,进行两个连接绳12的收卷,进而带动凸轮10进行转动,当凸轮10的较长端与水平板6接触时水平板6往下移动,水平板6的下侧壁固定有多个竖直设置的刮杆9,每个刮杆9靠近格栅本体2的一侧一体成型有多个呈L型设置的凸起13,凸起13的端部往内侧翻卷,设置翻卷避免端部尖锐,避刮伤格栅本体2,通过刮杆9的移动将格栅本体2的表面大型杂质刮除。
水平板6的上侧壁固定有两个抵杆7,两个抵杆7的上端贯穿固定板1的上侧壁设置,抵杆7的外壁上套设有位于固定板1上侧壁与水平板6之间的复位弹簧8,当凸轮10的较长端转离水平板6时,在复位弹簧8的弹力作用下水平板6回移,进而实现刮杆9的上下移动。
进一步说明,上述固定连接,除非另有明确的规定和限定,否则应做广义理解,例如,可以是焊接,也可以是胶合,或者一体成型设置等本领域技术人员熟知的惯用手段。
现对本实用新型的操作原理作如下阐述:
当水流正常流动时,水流高度较低,此时漂浮块5处于较低的位置,当格栅本体2表面的大型杂质过多影响水流的正常通过时,水进行堆积,水面高度升高,带动漂浮块5往上进行移动,通过锯齿与齿轮11的啮合带动齿轮11进行转动,进行两个连接绳12的收卷,进而带动凸轮10进行转动,当凸轮10的较长端与水平板6接触时水平板6往下移动,当凸轮10的较长端转离水平板6时,在复位弹簧8的弹力作用下水平板6回移,进而实现刮杆9的上下移动,通过凸起13将格栅本体2表面的杂质刮除,恢复水流的流动。
以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
