技术领域
本发明涉及一种筛分装置，具体是一种方便出料的超细天然珍珠粉筛分装置。
背景技术
天然珍珠粉：是采用物理方法制造的（如球磨、气流粉碎及物理法超微粉体技术），其特点是不加入任何其它物质，也不破坏任何物质，保持了珍珠的所有营养成分。珍珠粉可以根据其颗粒直径分为三类：1.普通珍珠粉：粒度200目以上，可以达到国家基本要求，
2.超细珍珠粉：细度1000目以上（或粒径15微米以下），3.纳米珍珠粉：细度15万目以上（或100纳米以下），珍珠粉颗粒度越小其加工工艺难度越高，价格越高，但是粉质更细腻，吸收率更高，功效更好。
在对珍珠粉研磨之后需要对珍珠粉进行筛分，从而保证珍珠粉的品质，现有的珍珠粉在筛选时，效率不高，同时容易发生筛网堵孔的情况而且出料较为困难。
发明内容
本发明的目的在于提供一种方便出料的超细天然珍珠粉筛分装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种方便出料的超细天然珍珠粉筛分装置，包括底座和筛分箱，所述底座上设有筛分箱，筛分箱与底座之间通过螺栓固定连接，所述筛分箱上设有进料漏斗，用于研磨后的珍珠粉储存，所述筛分箱内部通过螺钉固定安装有漏料板，进料漏斗下侧还设有阻料板，阻料板左侧与筛分箱左侧内壁之间连接有弹簧，阻料板右侧螺纹连接有拉杆，拉杆水平向右并穿出筛分箱，拉杆的右端焊接有齿条A，齿条A的齿部向下，所述筛分箱右侧外壁上固定安装有隔板，隔板上固定安装有驱动电机，驱动电机的输出轴向前且驱动电机的输出轴上过盈配合安装有半齿轮，半齿轮与齿条A的齿部啮合，所述筛分箱内底部中间位置焊接有固定杆，固定杆设置有两组，固定杆的上端通过轴承转动安装有摆动轴，摆动轴的前端还螺纹安装有限位轴套，限位轴套用于对摆动轴进行限位，防止摆动轴松脱，摆动轴上转动安装有筛分槽，从而可使筛分槽左右摆动，所述筛分槽上部为开口状且筛分槽的中间位置设有筛网，筛网上部分为筛分腔，筛网下部分为储料腔，筛分腔左侧开有第一出料口，储料腔右侧开有第二出料口，筛分槽下底部左右两侧铰接有左顶杆和右顶杆，左顶杆和右顶杆下端均焊接有顶块。
所述筛分箱的底部中心位置通过螺栓固定安装有支架，支架上固定安装有驱动电机，驱动电机的左右两端输出轴上过盈配合安装有左凸轮和右凸轮，左凸轮和右凸轮分别与左顶杆和右顶杆下端的顶块相接触。
所述筛分箱的底部左右两侧还固定安装有左导料板和右导料板，，所述筛分箱的左右两侧还开有左出料和右出料口，左出料口和右出料口分别和左导料板和右导料板相连接。
作为本发明进一步的方案：所述漏料板的中心位置开有圆形的漏料孔，漏料孔位于进料漏斗的正下方。
作为本发明再进一步的方案：所述拉杆与筛分箱的机壳之间为间隙配合。
作为本发明再进一步的方案：所述筛网规格为1000目。
作为本发明再进一步的方案：所述第一出料口和第二出料口上均铰接有开关门。
作为本发明再进一步的方案：所述左凸轮和右凸轮的安装方向相反。
作为本发明再进一步的方案：所述左导料板和右导料板的上表面为倾斜面且表面光滑无毛刺。
与现有技术相比，本发明的有益效果是：
1.设置阻料板实现间隔定量下料，珍珠粉落到筛分箱中进行筛选，防止一次性下料过多造成筛选时压力过大，造成珍珠粉堵塞筛网的情况；
2.通过实现筛分箱的摆动式筛选，从而加快珍珠粉在筛分箱内部筛网上的筛选的速度，同时提高珍珠粉在筛网上流动率，防止出现珍珠粉堵孔的情况；
3.通过筛分箱左右倾斜从而加快珍珠粉出料的速度，避免珍珠粉在筛分箱内部残留的情况，从而使清理相对简单。
附图说明

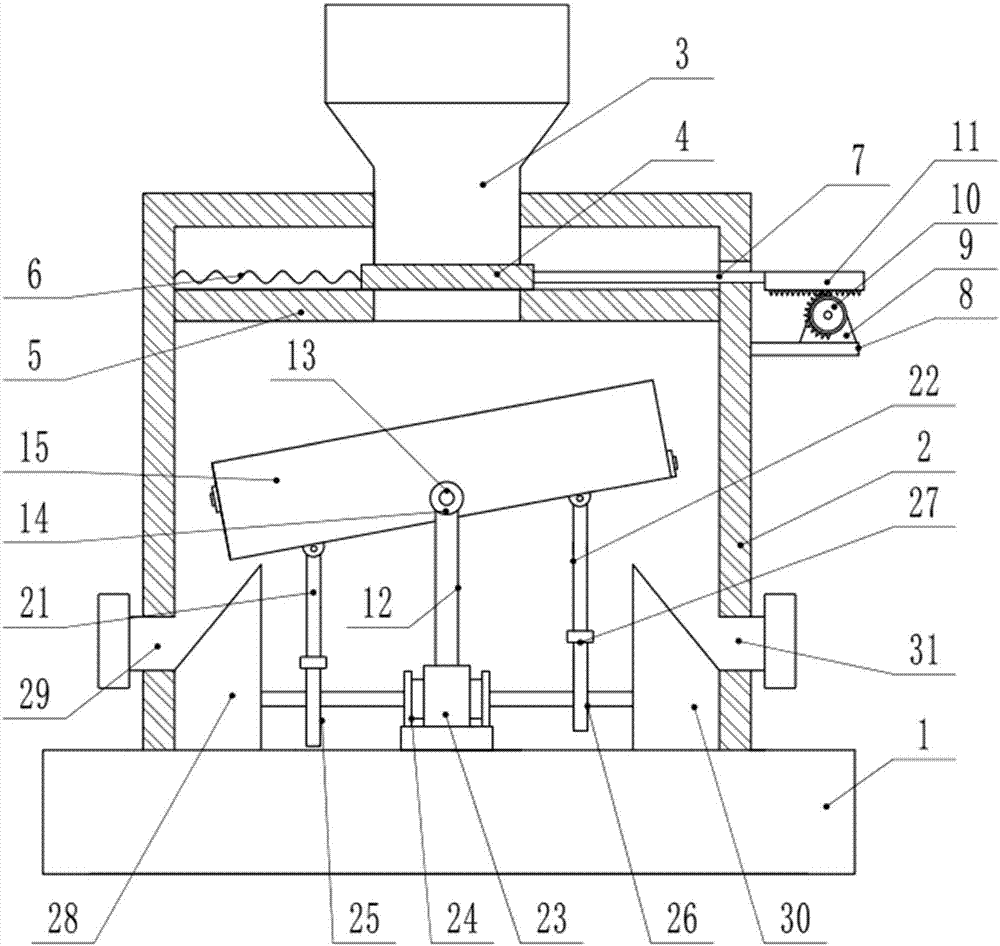

图1为一种方便出料的超细天然珍珠粉筛分装置的结构示意图。
图2为一种方便出料的超细天然珍珠粉筛分装置中筛分槽剖面的结构示意图。
图3为一种方便出料的超细天然珍珠粉筛分装置中右凸轮与顶块配合的示意图。
图中：1-底座、2-筛分箱、3-进料漏斗、4-阻料板、5-漏料板、6-弹簧、7-拉杆、8-隔板、9-驱动电机、10-半齿轮、11-齿条A、12-固定杆、13-摆动轴、14-限位轴套、15-筛分槽、16-筛分腔、17-筛网、18-储料腔、19-第一出料口、20-第二出料口、21-左顶杆、22-右顶杆、23-支架、24-双轴电机、25-左凸轮、26-右凸轮、27-顶块、28-左导料板、29-左出料口、30-右导料板、31-右出料口。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
请参阅图1-3，一种方便出料的超细天然珍珠粉筛分装置，包括底座1和筛分箱2，所述底座1上设有筛分箱2，筛分箱2与底座1之间通过螺栓固定连接，所述筛分箱2上设有进料漏斗3，用于研磨后的珍珠粉储存，所述筛分箱2内部通过螺钉固定安装有漏料板5，漏料板5的中心位置开有圆形的漏料孔，漏料孔位于进料漏斗3的正下方，进料漏斗3下侧还设有阻料板4，阻料板4左侧与筛分箱2左侧内壁之间连接有弹簧6，阻料板6右侧螺纹连接有拉杆7，拉杆7水平向右并穿出筛分箱2，拉杆7与筛分箱2的机壳之间为间隙配合，拉杆7的右端焊接有齿条A11，齿条A11的齿部向下，所述筛分箱2右侧外壁上固定安装有隔板8，隔板8上固定安装有驱动电机9，驱动电机9的输出轴向前且驱动电机9的输出轴上过盈配合安装有半齿轮10，半齿轮10与齿条A11的齿部啮合，所述筛分箱2内底部中间位置焊接有固定杆12，固定杆12设置有两组，固定杆12的上端通过轴承转动安装有摆动轴13，摆动轴13的前端还螺纹安装有限位轴套14，限位轴套14用于对摆动轴13进行限位，防止摆动轴13松脱，摆动轴13上转动安装有筛分槽15，从而可使筛分槽15左右摆动，所述筛分槽15上部为开口状且筛分槽15的中间位置设有筛网17，筛网17规格为1000目，筛网17上部分为筛分腔16，筛网17下部分为储料腔18，筛分腔16左侧开有第一出料口19，储料腔18右侧开有第二出料口20，第一出料口19和第二出料口20上均铰接有开关门，筛分槽15下底部左右两侧铰接有左顶杆21和右顶杆22，左顶杆21和右顶杆22下端均焊接有顶块27。
所述筛分箱2的底部中心位置通过螺栓固定安装有支架23，支架23上固定安装有驱动电机24，驱动电机24的左右两端输出轴上过盈配合安装有左凸轮25和右凸轮26，左凸轮25和右凸轮26的安装方向相反，左凸轮25和右凸轮26分别与左顶杆21和右顶杆22下端的顶块27相接触。
所述筛分箱2的底部左右两侧还固定安装有左导料板28和右导料板30，左导料板28和右导料板30的上表面为倾斜面且表面光滑无毛刺，所述筛分箱2的左右两侧还开有左出料29和右出料口31，左出料口29和右出料口31分别和左导料板28和右导料板30相连接。
本发明的工作原理：工作时，通电使驱动电机9开始工作，当驱动电机9带动半齿轮10开始顺时针转动，当半齿轮10上的齿部与齿条A11相啮合，带动齿条A11向右运动，间接带动4向右运动，此时打开进料漏斗3出料口，待研磨的珍珠粉进入筛分槽15中筛分，当半齿轮10上的齿部与齿条A1不啮合时，在弹簧6的回复力作用下，阻料板4复位，此时阻止珍珠粉下料，从而实现件间隔下料，然后通电使驱动电机24开始工作，带动左凸轮25和右凸轮26，由于左凸轮25和右凸轮26的安装方向相反，从而实现左顶杆21和右顶杆22交替向上顶起，实现筛分槽15的左右倾斜，通过筛分槽15的左右倾斜，实现筛分槽15的摆动式筛选，从而加快珍珠粉在筛分槽15内部筛网17上的筛选的速度，同时提高珍珠粉在筛网17上流动率，防止出现珍珠粉堵孔的情况，颗粒较大的珍珠粉停留在筛分腔16中，颗粒较小的珍珠粉落入到储料腔18中，当筛分一段时间后，打开第一出料口19和第二出料口20，通过筛分槽15左右摆动，颗粒较大的珍珠粉从左出料口29中流出，颗粒较小的珍珠粉从右出料口31中，通过筛分槽15左右倾斜从而加快珍珠粉出料的速度，避免珍珠粉在筛分槽15内部残留的情况，从而使清理相对简单。
