技术领域
本发明涉及机械加工设备领域，具体为一种液压圆周压花装置。
背景技术
在食品加工领域以及注塑成型模具领域中，产品表面往往需要进行压花处理，而在模具上直接设置压花装置容易导致产品出模工作困难的问题，经常会发生产品出模损坏的情况，现需要一种新型的压花装置来进行具有塑性的产品的表面压花工作。
发明内容
本发明的目的在于提供一种液压圆周压花装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种液压圆周压花装置，包括电动油缸，所述电动油缸的一端具有顶部法兰，所述电动油缸的另一端可拆卸连接有连接臂环，所述连接臂环的外缘上焊接有一组连接臂，所述电动油缸的活塞杆的端部可拆卸连接有连接台，所述连接台下部具有连接柱，所述连接柱底部可拆卸连接有堵头，所述连接柱与升降环配合，所述升降环的外缘上焊接有一组双边耳，所述双边耳与杠杆臂铰接，所述杠杆臂与套筒配合，所述套筒的端部与升降杆座铰接，所述升降杆座上焊接有升降杆，所述升降杆一端与压头配合，所述杠杆臂的中部位置开设有滑槽，所述滑槽与所述连接臂配合，所述连接臂的底端与限位座上的单边耳连接。
优选的，所述电动油缸的中部位置具有连接法兰，所述连接臂环与所述连接法兰可拆卸连接，所述双边耳和所述杠杆臂、所述套筒和所述升降杆座，所述连接臂和所述滑槽均通过连接销配合。
优选的，所述活塞杆通过定位销与所述连接台顶部的定位头可拆卸连接，所述定位头上开设有与所述定位销适配的定位孔，所述连接柱底部开设有螺孔，所述螺孔与所述堵头适配。
优选的，所述限位座包括外圈和内圈，所述外圈和所述内圈通过一组筋条焊接连接，所述外圈上开设有一组限位孔，所述限位孔与所述升降杆适配。
与现有技术相比，本发明的有益效果是：该液压圆周压花装置使用时，通过电动油缸来控制升降环的位置，当活塞杆收缩时，则升降环的位置升高，杠杆臂通过连接销和连接臂中部配合，杠杆臂被升降环上拉后则发生转动，滑槽的设计使得杠杆臂在翻转时不会发生干涉，保证杠杆臂能够进行转动，杠杆臂与套筒配合，杠杆臂可在套筒中发生被动滑动，杠杆臂转动时，则套筒随着杠杆臂转动，此时升降杆座就会带动升降杆发生上下运动，升降杆被压下，则压头对产品进行压花，压头可更换，通过压头对面食或泥塑品进行圆周压花，活塞杆下降后，则压头被抬起，通过杠杆臂带动升降杆的操作方式使用时，活塞杆移动一倍距离，升降杆因为通过杠杆传动可发生成倍的移动距离，这样的设计使得电动油缸在选用时，可选用短行程大压力的电动油缸，有助于节约安装空间；本装置操作简单，可快速对产片进行圆周压花，拆装方便，零件更换容易，维修成本低，有助于节约安装空间。
附图说明

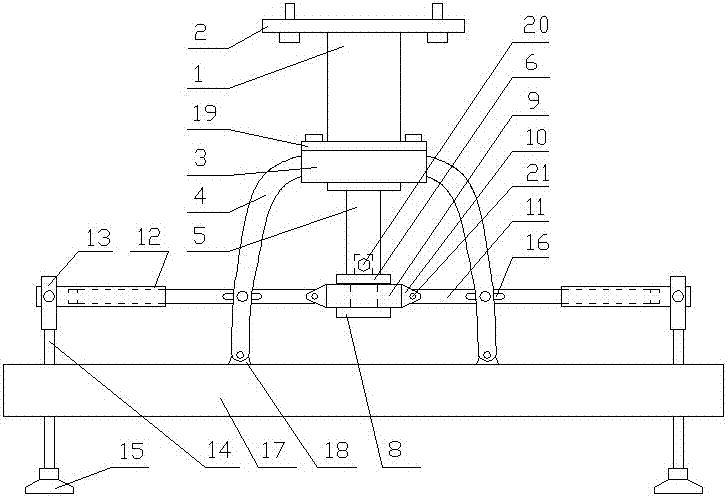

图1为本发明结构示意图。
图2为本发明活塞杆上拉后的结构示意图。
图3为本发明连接臂环的结构示意图。
图4为本发明连接台和堵头配合的结构示意图。
图5为本发明升降环的结构示意图。
图6为本发明杠杆臂和套筒配合的结构示意图。
图7为本发明限位座的结构示意图。
图中：1、电动油缸，2、顶部法兰，3、连接臂环，4、连接臂，5、活塞杆，6、连接台，7、连接柱，8、堵头，9、升降环，10、双边耳，11、杠杆臂，12、套筒，13、升降杆座，14、升降杆，15、压头，16、滑槽，17、限位座，18、单边耳，19、连接法兰，20、定位销，21、连接销，22、定位头，23、定位孔，24、螺孔，25、外圈，26、内圈，27、筋条，28、限位孔。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-7，本发明提供一种技术方案：一种液压圆周压花装置，包括电动油缸1，所述电动油缸1的一端具有顶部法兰2，所述电动油缸1的另一端可拆卸连接有连接臂环3，所述连接臂环3的外缘上焊接有一组连接臂4，所述电动油缸1的活塞杆5的端部可拆卸连接有连接台6，所述连接台5下部具有连接柱7，所述连接柱7底部可拆卸连接有堵头8，所述连接柱7与升降环9配合，所述升降环9的外缘上焊接有一组双边耳10，所述双边耳10与杠杆臂11铰接，所述杠杆臂11与套筒12配合，所述套筒12的端部与升降杆座13铰接，所述升降杆座13上焊接有升降杆14，所述升降杆14一端与压头15配合，所述杠杆臂11的中部位置开设有滑槽16，所述滑槽16与所述连接臂4配合，所述连接臂4的底端与限位座17上的单边耳18连接，所述电动油缸1的中部位置具有连接法兰19，所述连接臂环3与所述连接法兰19可拆卸连接，所述双边耳10和所述杠杆臂11、所述套筒12和所述升降杆座13，所述连接臂3和所述滑槽16均通过连接销21配合，所述活塞杆5通过定位销20与所述连接台6顶部的定位头22可拆卸连接，所述定位头22上开设有与所述定位销20适配的定位孔23，所述连接柱7底部开设有螺孔24，所述螺孔24与所述堵头8适配，所述限位座17包括外圈25和内圈26，所述外圈25和所述内圈26通过一组筋条27焊接连接，所述外圈25上开设有一组限位孔28，所述限位孔28与所述升降杆14适配。
工作原理：在使用该液压圆周压花装置时，通过电动油缸1来控制升降环9的位置，当活塞杆5收缩时，则升降环9的位置升高，杠杆臂11通过连接销21和连接臂3中部配合，杠杆臂11被升降环9上拉后则发生转动，滑槽16的设计使得杠杆臂11在翻转时不会发生干涉，保证杠杆臂11能够进行转动，杠杆臂11与套筒12配合，杠杆臂11可在套筒12中发生被动滑动，杠杆臂11转动时，则套筒12随着杠杆臂11转动，此时升降杆座13就会带动升降杆14发生上下运动，升降杆14被压下，则压头15对产品进行压花，压头15可更换，通过压头15对面食或泥塑品进行圆周压花，活塞杆5下降后，则压头15被抬起，通过杠杆臂11带动升降杆14的操作方式使用时，活塞杆5移动一倍距离，升降杆14因为通过杠杆传动可发生成倍的移动距离，这样的设计使得电动油缸1在选用时，可选用短行程大压力的电动油缸，有助于节约安装空间。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
