技术领域
本发明涉及一种饲料加工设备，具体是一种螺旋加料装置。
背景技术
饲料生产工艺经过二十多年的发展已基本较为完善和成熟，从最初的间歇式人工操作发展到如今的除投料工序以外都可以机械化全自动操作。饲料生产工艺由原来单一的畜禽料生产发展到虾苗料生产工艺、虾料生产工艺、膨化鱼料生产工艺、甲鱼料生产工艺、鳗鱼料生产工生产工艺、膨化乳猪料生产工艺、膨化宠物料生产工艺、膨化原料、颗粒料热处理生产工艺、粉料热处理工艺等；现在的饲料原料多样，添加的成分比较多，但是现有的饲料加料装置，其加料量不好控制。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种自动下料的螺旋加料装置。
为解决上述技术问题，本发明提供了如下技术方案：
一种螺旋加料装置，包括顶盖、饲料桶体、转动伸缩装置、传动装置和挤压开关；所述顶盖与饲料桶体的顶部通过铰链连接；所述顶盖的顶部与手柄；所述圆形内螺纹柱的内部与转动螺纹杆通过螺纹连接的方式将两者连接；所述传动装置设置在底座的内部；所述底座位于饲料桶体的下方；所述传动装置包括电动机、传动轴、第一齿轮和第二齿轮；所述第二齿轮与转动螺纹杆的底部固定；所述第二齿轮的右侧与第一齿轮啮合；所述第一齿轮的下方通过传动轴与电动机连接；所述挤压开关与饲料桶体的底部连接，且呈矩阵式排列分布在圆形饲料桶体的底部；所述挤压开关的下方有饲料收集通道，且饲料收集通道位于底座的内部；所述斜坡型饲料传送板与饲料收集通道的末端连接；所述挤压开关包括伸缩杆、挡板、倒凹型固定块、外套筒和复位弹簧；所述倒凹型固定块位于两个伸缩杆的中间，且倒凹型固定块的顶部与挡板的下表面固定。
作为本发明进一步的改进方案：所述转动伸缩装置设置在饲料桶体的中心部位。
作为本发明进一步的改进方案：所述转动螺纹杆的底部与传动装置连接。
作为本发明进一步的改进方案：所述饲料收集通道的内部有一根固定柱，且固定柱的底部与底座固定。
作为本发明进一步的改进方案：所述伸缩杆的顶部与挡板固定，低端通过复位弹簧与外套筒内部的底部连接。
作为本发明再进一步的改进方案：所述挡板的两侧设置与水平面成15度夹角。
与现有技术相比，本发明的有益效果是：
本发明提供了一种挤压下料的螺旋加料装置，通过4个挤压开关和固定柱的设置，利用传动装置带动转动螺纹杆的转动，从而带动饲料桶体向下移动，利用固定柱挤压挤压开关，从而使饲料从挤压挤压开关的内部流出，达到自动加料的目的；通过饲料桶体的升降实现挤压开关的关闭和打开，降低人工劳动强度，并控制加料时间。
附图说明

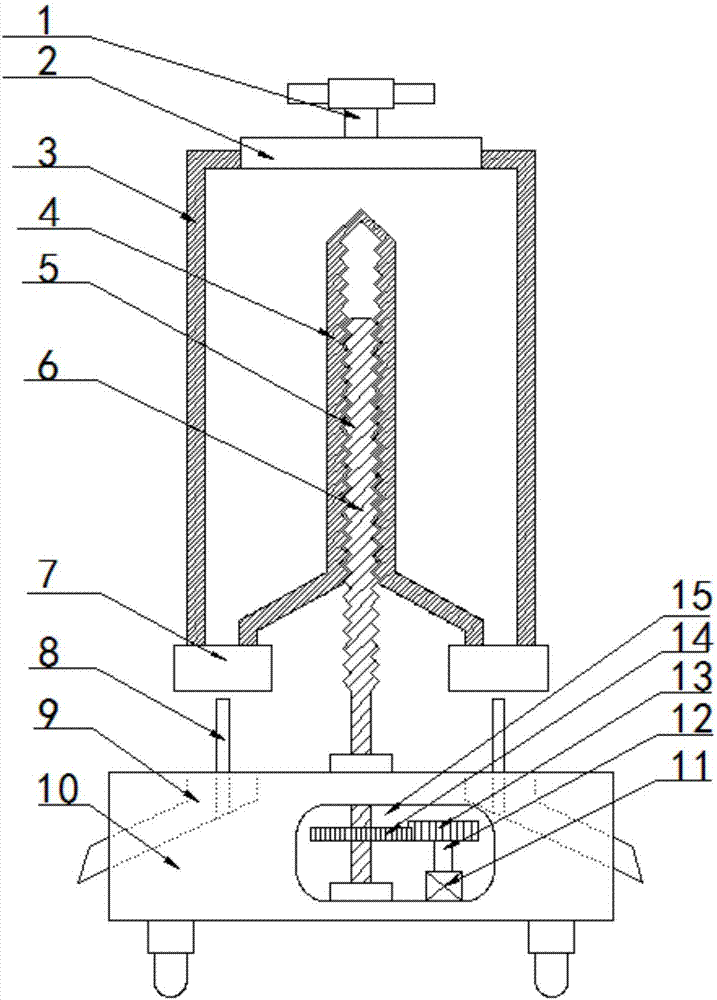

图1为一种螺旋加料装置的结构图；
图2为一种螺旋加料装置的俯视图；
图3为一种螺旋加料装置中挤压开关的结构图；
图中：1-手柄、2-顶盖、3-饲料桶体、4-圆形内螺纹柱、5-转动螺纹杆、6-转动伸缩装置、7-挤压开关、8-固定柱、9-饲料收集通道、10-底座、11-电动机、12-传动轴、13-第一齿轮、14-第二齿轮、15-传动装置、16-斜坡型饲料传送板、17-伸缩杆、18-挡板、19-倒凹型固定块、20-外套筒、21-复位弹簧。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
请参阅图1和图2，本实施例提供了一种螺旋加料装置，包括顶盖2、饲料桶体3、转动伸缩装置6、传动装置15和挤压开关7；所述顶盖2与饲料桶体3的顶部通过铰链连接；所述顶盖2的顶部与手柄1，便于打开顶盖2；所述转动伸缩装置6设置在饲料桶体3的中心部位，用于带动饲料桶体3的下降和上升；所述转动伸缩装置6包括圆形内螺纹柱4和转动螺纹杆5；所述圆形内螺纹柱4的内部与转动螺纹杆5通过螺纹连接的方式将两者连接，通过转动螺纹杆5的转动带动圆形内螺纹柱4的上升和下降，从而带动饲料桶体3的上升和下降；所述转动螺纹杆5的底部与传动装置15连接，利用传动装置15带动转动螺纹杆5的转动；所述传动装置15设置在底座10的内部；所述底座10位于饲料桶体3的下方；所述传动装置15包括电动机11、传动轴12、第一齿轮13和第二齿轮14；所述第二齿轮14与转动螺纹杆5的底部固定，通过第二齿轮14带动转动螺纹杆5的转动；所述第二齿轮14的右侧与第一齿轮13啮合，通过第一齿轮13带动第二齿轮14的转动；所述第一齿轮13的下方通过传动轴12与电动机11连接，通过电动机11带动第一齿轮13的转动；所述挤压开关7与饲料桶体3的底部连接，且呈矩阵式排列分布在圆形饲料桶体3的底部，通过饲料桶体3的升降实现挤压开关7的关闭和打开，降低人工劳动强度；所述挤压开关7的下方有饲料收集通道9，且饲料收集通道9位于底座10的内部，用于收集流出的饲料，并到导送到斜坡型饲料传送板6中；所述饲料收集通道9的内部有一根固定柱8，且固定柱8的底部与底座10固定，通过挤压挤压开关7达到打开挤压开关7的作用，从而使桶体内部的饲料自动流出；所述斜坡型饲料传送板6与饲料收集通道9的末端连接。
请参阅图3，本发明中，所述挤压开关7包括伸缩杆17、挡板18、倒凹型固定块19、外套筒20和复位弹簧21；所述伸缩杆17的顶部与挡板18固定，低端通过复位弹簧21与外套筒20内部的底部连接，通过推动伸缩杆17带动挡板18的上移，从而便于饲料的流出，同时利用复位弹簧21带动转动恢复到初始状态；所述倒凹型固定块19位于两个伸缩杆17的中间，且倒凹型固定块19的顶部与挡板18的下表面固定，通过固定柱8挤压倒凹型固定块19，带动挡板18和伸缩杆17上移，从而打开装置；所述挡板18的两侧设置与水平面成15度夹角，防止饲料夹在挤压开关7的内部。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
