技术领域
本发明涉及通讯设备技术领域，尤其涉及一种通讯设备安装用辅助支撑装置。
背景技术
通信设备用于工控环境的有线通讯设备和无线通讯设备。有线通讯设备主要介绍解决工业现场的串口通讯、专业总线型的通讯、工业以太网的通讯以及各种通讯协议之间的转换设备。无线通讯设备主要是无线AP、无线网桥、无线网卡、无线避雷器、天线等设备。
通信设备在户外安装时，一般设置在通信箱内，再将通信箱固定安装在需要的位置，当通信箱安装的位置较高时，需要人工通过爬梯爬升进行工作，但是传统的安装辅助爬梯结构简单，容易滑动，且稳定性能较差，同时工作人员在进行通讯设备安装时，需要人工进行搬运，非常费力，且安全系数较低。
发明内容
基于通讯设备安装用辅助支撑装置设计结构简单、稳定性能差技术问题，本发明提出了一种通讯设备安装用辅助支撑装置。
本发明提出的一种通讯设备安装用辅助支撑装置，包括支撑垫块，所述支撑垫块的顶部两侧焊接有支撑杆，且支撑杆的外壁开设有第一通孔，第一通孔内部插接有限位插销，所述支撑杆的中部通过限位插销连接有转动块，所述转动块的顶部开设有安装槽，且安装槽的内部插接有支撑柱，所述转动块的外壁两侧底部开设有螺纹孔，且螺纹孔内部通过螺纹连接有第一紧固螺栓，所述转动块的外壁开设有两个关于转动块中轴线对称分布的螺纹孔，且螺纹孔内部通过螺纹连接有第二紧固螺栓，所述支撑柱的底部开设有空腔，且空腔内部底部焊接有Z型安装板，所述Z型安装板的外壁一侧焊接有固定卡块，所述安装槽的内壁两侧开设有对称分布的限位卡槽，且限位卡槽的尺寸大于固定卡块。
优选地，两个所述Z型安装板的内壁顶部焊接有等距离分布的复位弹簧，且支撑柱的外壁两侧开设有第二通孔，且固定卡块位于第二通孔内部。
优选地，所述支撑垫块的底部开设有弧形凹槽，且支撑垫块的外壁底部焊接有等距离分布的防滑卡齿，所述安装槽的内壁两侧开设有定位卡槽，且定位卡槽的底部位于限位卡槽的顶部，所述第二紧固螺栓的一端通过螺丝连接有顶出板，且顶出板位于限位卡槽的内部。
优选地，所述转动块的两侧外壁两端焊接有安装杆，且两个对称分布的安装杆的中部通过螺栓连接有转动轴，所述转动轴的外壁套接有提拉把手。
优选地，所述支撑垫块的外壁一侧焊接有安装板，且安装板的顶部开设有三个等距离分布的第三通孔，且第三通孔内部插接有固定支撑腿，所述固定支撑腿的顶部通过螺丝连接有踩踏板，所述踩踏板的顶部开设有等距离分布的防滑凸块，所述固定支撑腿的底部焊接有固定钉。
优选地，所述安装槽的内壁粘接有防撞皮垫，两个对称分布的所述支撑柱的一侧开设有矩形槽口，且矩形槽口内部插接有爬梯杆。
优选地，所述支撑柱的顶部通过螺栓连接有铰接座，且铰接座的顶部铰接有T型安装块，所述T型安装块的顶部粘接有防滑皮垫。
优选地，所述支撑柱的外壁顶部焊接有耳座，且耳座的外壁开设有第四通孔，第四通孔内部通过轴承连接有提升转轴，所述提升转轴的外壁两侧通过螺栓连接有提升转轮。
优选地，所述两个所述提升转轮的外壁缠绕连接有提拉绳，且提拉绳的底部栓接有提升钩。
优选地，所述提升转轴的一侧通过螺栓连接有转动齿轮，且支撑柱的外壁一侧通过螺栓连接有手摇葫芦，所述手摇葫芦与转动齿轮啮合连接。
与现有技术相比，本发明提供了一种通讯设备安装用辅助支撑装置，具备以下有益效果：
1、该通讯设备安装用辅助支撑装置，通过设置通过设置有第二紧固螺栓、顶出板、Z型安装板、固定卡块、复位弹簧、支撑柱、定位卡槽，将Z型安装板上安装的固定卡块通过定位卡槽滑至限位卡槽内部，复位弹簧带动Z型安装板挤压固定卡块，将支撑柱固定，非常便于进行安装，同时当进行拆卸时，将第一紧固螺栓拧松，通过拧动第二紧固螺栓带动顶出板对固定卡块进行按压，可将固定卡块按压入支撑柱内部，可将支撑柱拔出，非常便于拆卸。
2、该通讯设备安装用辅助支撑装置，通过设置安装板、固定支撑腿、踩踏板、固定钉、防滑卡齿、弧形凹槽，在进行支撑时，在支撑垫块的底部开设有防滑卡齿，支撑垫块一侧安装有固定支撑腿，用脚踩动固定支撑腿上安装的踩踏板，可将固定钉踩至地面，增大了与地面的摩擦力，同时在支撑垫块底部开设有弧形凹槽，增大了在柔软地面的稳定性。
3、该通讯设备安装用辅助支撑装置，通过设置支撑杆、限位插销、转动块、安装杆、转动轴、提拉把手，将支撑柱插接在转动块内部安装槽内，将转动块通过限位插销固定在支撑杆上，非常方便进形调整方向，同时在转动块上安装有安装杆，同时在安装杆上转动轴上安装有提拉把手，非常便于对支撑底座的拿取。
4、该通讯设备安装用辅助支撑装置，通过设置转动轴、提升转轮、提拉绳、提升钩、手摇葫芦、转动齿轮，将提升钩挂接在维修箱上，工作人员爬至爬梯顶部，通过手摇手摇葫芦带动转动齿轮转动，从而带动提升转轴转动，提升转轴上安装的提升转轮带动提拉绳收卷，可对维修工具箱进行提升，相对传统的人工搬运，非常节省体力，且有利于保护精密仪器的安装。
附图说明

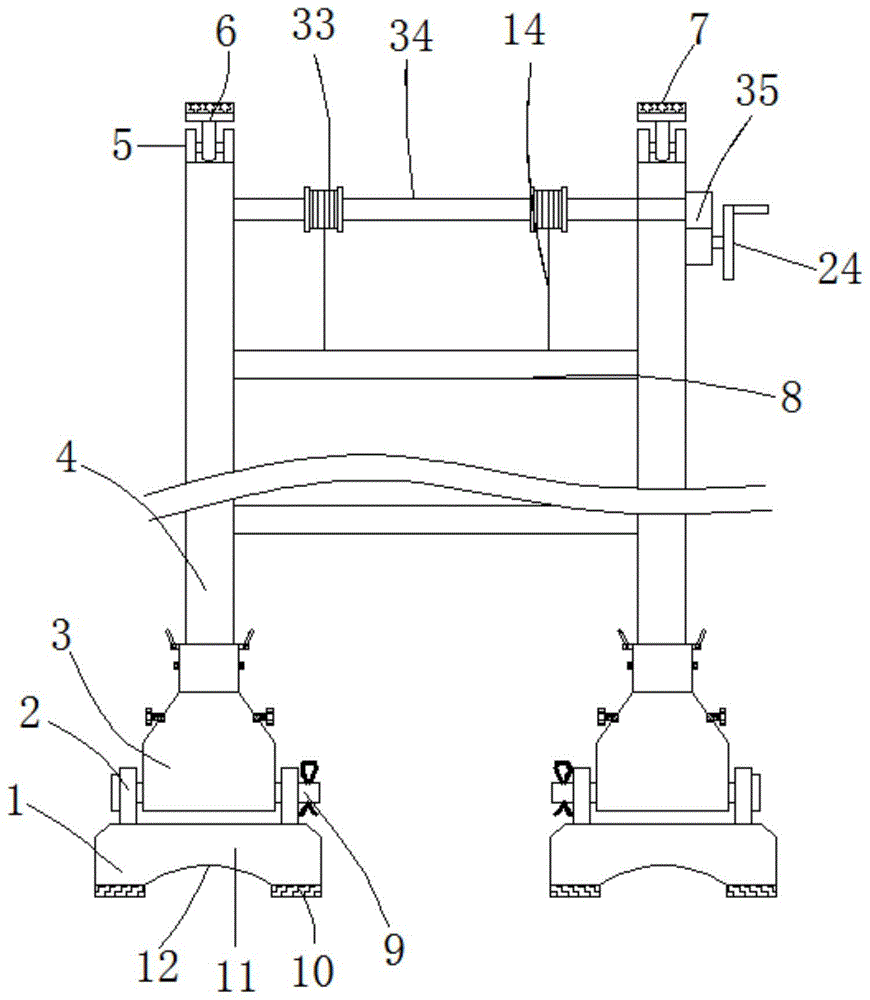

图1为本发明提出的一种通讯设备安装用辅助支撑装置的主视结构示意图；
图2为本发明提出的一种通讯设备安装用辅助支撑装置的转动块剖视结构示意图；
图3为本发明提出的一种通讯设备安装用辅助支撑装置的A结构放大示意图；
图4为本发明提出的一种通讯设备安装用辅助支撑装置的支撑块侧视结构示意图；
图5为本发明提出的一种通讯设备安装用辅助支撑装置的支撑杆侧视结构示意图。
图中：1支撑垫块、2支撑杆、3转动块、4支撑柱、5铰接座、6T型安装块、7防滑皮垫、8爬梯杆、9限位插销、10防滑卡齿、11提升钩、12弧形凹槽、13第一紧固螺栓、14提拉绳、15第二紧固螺栓、16复位弹簧、17安装槽、18定位卡槽、19转动轴、20提拉把手、21安装杆、22Z型安装板、23防撞皮垫、24手摇葫芦、25固定卡块、26顶出板、27限位卡槽、28踩踏板、29固定支撑腿、30安装板、31固定钉、32耳座、33提升转轮、34提升动轴、35转动齿轮。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
参照图1-5，一种通讯设备安装用辅助支撑装置，包括支撑垫块1，支撑垫块1的顶部两侧焊接有支撑杆2，且支撑杆2的外壁开设有第一通孔，第一通孔内部插接有限位插销9，支撑杆2的中部通过限位插销9连接有转动块3，转动块3的顶部开设有安装槽17，且安装槽17的内部插接有支撑柱4，转动块3的外壁两侧底部开设有螺纹孔，且螺纹孔内部通过螺纹连接有第一紧固螺栓13，转动块3的外壁开设有两个关于转动块3中轴线对称分布的螺纹孔，且螺纹孔内部通过螺纹连接有第二紧固螺栓15，支撑柱4的底部开设有空腔，且空腔内部底部焊接有Z型安装板22，Z型安装板22的外壁一侧焊接有固定卡块25，安装槽17的内壁两侧开设有对称分布的限位卡槽27，且限位卡槽27的尺寸大于固定卡块25，
本发明中，两个Z型安装板22的内壁顶部焊接有等距离分布的复位弹簧16，且支撑柱4的外壁两侧开设有第二通孔，且固定卡块25位于第二通孔内部，支撑垫块1的底部开设有弧形凹槽12，且支撑垫块1的外壁底部焊接有等距离分布的防滑卡齿10，安装槽17的内壁两侧开设有定位卡槽18，且定位卡槽18的底部位于限位卡槽27的顶部，第二紧固螺栓15的一端通过螺丝连接有顶出板26，且顶出板26位于限位卡槽27的内部，转动块3的两侧外壁两端焊接有安装杆21，且两个对称分布的安装杆21的中部通过螺栓连接有转动轴19，转动轴19的外壁套接有提拉把手20，支撑垫块1的外壁一侧焊接有安装板30，且安装板30的顶部开设有三个等距离分布的第三通孔，且第三通孔内部插接有固定支撑腿29，固定支撑腿29的顶部通过螺丝连接有踩踏板28，踩踏板28的顶部开设有等距离分布的防滑凸块，固定支撑腿29的底部焊接有固定钉31，安装槽17的内壁粘接有防撞皮垫23，两个对称分布的支撑柱4的一侧开设有矩形槽口，且矩形槽口内部插接有爬梯杆8，支撑柱4的顶部通过螺栓连接有铰接座5，且铰接座5的顶部铰接有T型安装块6，T型安装块6的顶部粘接有防滑皮垫7，支撑柱4的外壁顶部焊接有耳座32，且耳座32的外壁开设有第四通孔，第四通孔内部通过轴承连接有提升转轴34，提升转轴34的外壁两侧通过螺栓连接有提升转轮33，两个提升转轮33的外壁缠绕连接有提拉绳14，且提拉绳14的底部栓接有提升钩11，提升转轴34的一侧通过螺栓连接有转动齿轮35，且支撑柱4的外壁一侧通过螺栓连接有手摇葫芦24，手摇葫芦24与转动齿轮35啮合连接。
使用时，将Z型安装板22上安装的固定卡块25通过定位卡槽18滑至限位卡槽27内部，复位弹簧16带动Z型安装板22挤压固定卡块25，将支撑柱4固定，非常便于进行安装，同时当进行拆卸时，将第一紧固螺栓13拧松，通过拧动第二紧固螺栓15带动顶出板26对固定卡块25进行按压，可将固定卡块25按压入支撑柱4内部，可将支撑柱4拔出，非常便于拆卸，在进行支撑时，在支撑垫块1的底部开设有防滑卡齿10，支撑垫块1一侧安装有固定支撑腿29，用脚踩动固定支撑腿29上安装的踩踏板28，可将固定钉31踩至地面，增大了与地面的摩擦力，同时在支撑垫块1底部开设有弧形凹槽12，增大了在柔软地面上装置的稳定性，将支撑柱4插接在转动块3内部安装槽17内，将转动块3通过限位插销9固定在支撑杆2上，非常方便进形调整方向，同时在转动块3上安装有安装杆21，同时在安装杆21上转动轴19上安装有提拉把手20，非常便于对支撑底座的拿取，将提升钩11挂接在维修箱上，工作人员爬至爬梯顶部，通过手摇手摇葫芦24带动转动齿轮35转动，从而带动提升转轴34转动，提升转轴34上安装的提升转轮33带动提拉绳14收卷，可对维修工具箱进行提升。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
