技术领域
本发明涉及照明灯领域，具体是一种具有动感效果的广场照明灯。
背景技术
太阳能是取之不尽，用之不竭，清洁无污染并可再生的绿色环保能源。利用太阳能发电，无可比拟的清洁性、高度的安全性、能源的相对广泛性和充足性、长寿命以及免维护性等其他常规能源所不具备的优点，光伏能源被认为是二十一世纪最重要的新能源。
广场是指面积广阔的场地，特指城市中的广阔场地。是城市道路枢纽，是城市中人们进行政治、经济、文化等社会活动或交通活动的空间，通常是大量人流、车流集散的场所。在广场中或其周围一般布置着重要建筑物，往往能集中表现城市的艺术面貌和特点。在城市中广场数量不多，所占面积不大，但它的地位和作用很重要，是城市规划布局的重点之一。
目前，城市生活中越来越注意环保材料的使用，尤其是一些不可再生资源。因此，广场灯现在也大都采用太阳能灯，太阳能灯节能又环保，已广泛被采用。但是，现有的太阳能广场灯稳定性差，照明高度不方便调节，照明效果单一，无法给人们的生活带来附属益处。
发明内容
本发明的目的在于提供一种具有动感效果的广场照明灯，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种具有动感效果的广场照明灯，包括太阳能电池板、顶板、控制箱、灯座、灯臂、传动杆、底座、转盘和驱动电机，所述灯杆安装固定于底座上，所述灯杆的后侧于底座上安装有驱动电机，驱动电机的电机轴延伸至灯杆的前侧，所述灯杆的前侧于电机轴上通过多根连接杆连接固定有转盘，所述灯杆上配合滑动设有滑套，滑套的前侧铰接设有传动杆，传动杆的另一端与转盘铰接连接，所述滑套的左右两侧均设有灯臂，灯臂的外端安装有灯座，所述灯座的内部配合设有灯板，灯板上分别安装有第一LED灯和第二LED灯，所述灯座的下侧配合设有灯罩，所述灯杆的上端设有顶板，所述顶板的内侧设有多根与灯杆连接固定的斜撑杆，所述顶板的顶部配合设有太阳能电池板，太阳能电池板的顶部还设有光线感应器，所述灯杆的上端还设有控制箱，控制箱内分别设有蓄电池、充电模块、CPU主控模块和照明控制模块，所述太阳能电池板通过充电模块与蓄电池电连接，蓄电池与CPU主控模块电连接，所述CPU主控模块分别与照明控制模块和光线感应器电连接，照明控制模块通过电线与灯板电性连接，所述灯杆上还设有用于对驱动电机进行控制的控制开关，驱动电机通过控制开关与CPU主控模块电连接，所述灯杆的内侧开设有空腔，空腔的内底部安装有紫外线灯，紫外线灯与CPU主控模块电性连接，所述空腔内配合滑动设置有活塞，活塞的上侧安装有提升竖杆，提升竖杆的上端与提升横杆连接固定，所述提升横杆安装固定于滑套的内侧中部，所述灯杆还开设有用于提升横杆上下移动的开口槽，所述空腔的下端两侧分别安装有进风罩和出风罩，进风罩的端部安装有吸尘棉，进风罩和出风罩的内侧分别安装有单向进气阀和单向出气阀。
作为本发明进一步的方案：所述灯杆包括竖直杆和设于竖直杆下端的倒U形杆，竖直杆和倒U形杆一体成型，且电机轴位于倒U形杆的内侧。
作为本发明进一步的方案：所述转盘的半径为0.2～0.4m，连接杆周向均匀设有六根。
作为本发明进一步的方案：所述灯臂为外端向上15°倾斜设置。
作为本发明进一步的方案：所述第一LED灯为椭圆形结构，第一LED灯共设有一个，多个第二LED灯均匀分布于第一LED灯的内侧。
作为本发明进一步的方案：所述顶板呈锥形结构，顶板可对灯座完全覆盖。
作为本发明进一步的方案：所述斜撑杆周向均匀设有三根，且斜撑杆与灯杆的夹角大小为45°。
作为本发明进一步的方案：所述电线还通过固定扣与斜撑杆固定连接。
作为本发明进一步的方案：所述开口槽的长度大于转盘的直径。
作为本发明进一步的方案：所述单向进气阀用于外界空气从进风罩进入到空腔内，反向截止；所述单向出气阀用于空腔内的空气从出风罩排出，反向截止。
与现有技术相比，本发明的有益效果是：该具有动感效果的广场照明灯，通过顶板可对装置进行遮挡，斜撑杆对顶板稳定支撑；通过灯座内设置的第一LED灯和第二LED灯具有较好的照明效果；通过驱动电机带动转盘转动，通过传动杆可带动滑套上下移动，进而利于灯座的上下摆动，第一LED灯和第二LED灯的照明具有动感效果（非常适用于广场舞阿姨照明使用）；将光线感应器设置于太阳能电池板的上侧，可以使得光线感应器的光线检测更准确，降低路灯对光线感应器的影响；在滑套上下移动时，通过提升横杆和提升竖杆可带动活塞上下移动，通过单向进气阀和单向出气阀的设置，进风罩进风，出风罩排风，通过吸尘棉可进行吸尘作业，通过紫外线灯可对空气进行杀菌消毒。
附图说明

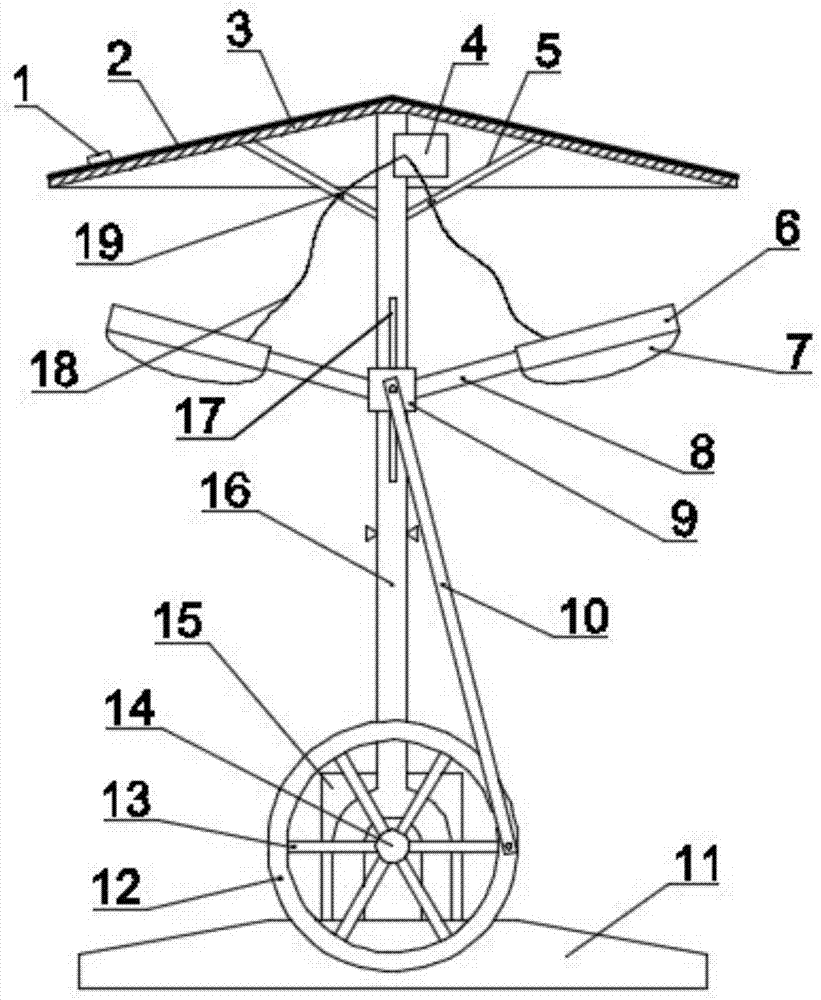

图1为本发明的结构示意图。
图2为本发明中灯杆的结构示意图。
图3为本发明中灯座的内部结构示意图。
图4为本发明中滑套部分的截面示意图。
图5为本发明中灯杆的局部剖视图。
图中：1-光线感应器，2-太阳能电池板，3-顶板，4-控制箱，5-斜撑杆，6-灯座，7-灯罩，8-灯臂，9-滑套，10-传动杆，11-底座，12-转盘，13-连接杆，14-电机轴，15-驱动电机，16-灯杆，17-开口槽，18-电线，19-固定扣，20-倒U形杆，21-竖直杆，22-灯板，23-第一LED灯，24-第二LED灯，25-提升横杆，26-活塞，27-提升竖杆，28-进风罩，29-吸尘棉，30-单向进气阀，31-出风罩，32-单向出气阀，33-紫外线灯，34-空腔。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1～5，本发明实施例中，一种具有动感效果的广场照明灯，包括太阳能电池板2、顶板3、控制箱4、灯座6、灯臂8、传动杆10、底座11、转盘12和驱动电机15，所述灯杆16安装固定于底座11上，灯杆16包括竖直杆21和设于竖直杆21下端的倒U形杆20，竖直杆21和倒U形杆20一体成型，所述灯杆16的后侧于底座11上安装有驱动电机15，驱动电机15的电机轴14延伸至灯杆16的前侧，且电机轴14位于倒U形杆20的内侧，所述灯杆16的前侧于电机轴14上通过多根连接杆13连接固定有转盘12，转盘12的半径为0.2～0.4m，所述连接杆13周向均匀设有六根，通过连接杆13可对转盘12进行支撑固定，所述灯杆16上配合滑动设有滑套9，滑套9的前侧铰接设有传动杆10，传动杆10的另一端与转盘12铰接连接，当转盘12转动时，通过传动杆10可带动滑套9上下移动，所述滑套9的左右两侧均设有灯臂8，所述灯臂8为外端向上15°倾斜设置，灯臂8的外端安装有灯座6，所述灯座6的内部配合设有灯板22，灯板22上分别安装有第一LED灯23和第二LED灯24，所述第一LED灯23为椭圆形结构，第一LED灯23共设有一个，多个第二LED灯24均匀分布于第一LED灯23的内侧，通过第一LED灯23和第二LED灯24配合进行照明，所述灯座6的下侧配合设有灯罩7，通过灯罩7提升照明效果。
所述灯杆16的上端设有顶板3，顶板3呈锥形结构，顶板3可对灯座6完全覆盖，所述顶板3的内侧设有多根与灯杆16连接固定的斜撑杆5，所述斜撑杆5周向均匀设有三根，且斜撑杆5与灯杆16的夹角大小为45°，通过斜撑杆5可对顶板3辅助支撑，所述顶板3的顶部配合设有太阳能电池板2，太阳能电池板2的顶部还设有光线感应器1，所述灯杆16的上端还设有控制箱4，控制箱4内分别设有蓄电池、充电模块、CPU主控模块和照明控制模块，所述太阳能电池板2通过充电模块与蓄电池电连接，蓄电池与CPU主控模块电连接，以通过蓄电池为装置进行供电，所述CPU主控模块分别与照明控制模块和光线感应器1电连接，照明控制模块通过电线18与灯板22电性连接，电线18还通过固定扣19与斜撑杆5固定连接，所述灯杆16上还设有用于对驱动电机15进行控制的控制开关（未示出），驱动电机15通过控制开关与CPU主控模块电连接，以对驱动电机15进行控制。
所述灯杆16的内侧开设有空腔34，空腔34的内底部安装有紫外线灯33，紫外线灯33与CPU主控模块电性连接，通过紫外线灯33可对流通的空气杀菌消毒，所述空腔34内配合滑动设置有活塞26，活塞26的上侧安装有提升竖杆27，提升竖杆27的上端与提升横杆25连接固定，所述提升横杆25安装固定于滑套9的内侧中部，所述灯杆16还开设有用于提升横杆25上下移动的开口槽17，开口槽17的长度大于转盘12的直径，且当传动杆10和转盘12的连接处位于最低处或最高处时均不与开口槽17的上下两端抵触，活塞26上下移动不与紫外线灯33抵触，所述空腔34的下端两侧分别安装有进风罩28和出风罩31，所述进风罩28和出风罩31均为锥形罩，进风罩28的端部安装有吸尘棉29，进风罩28和出风罩31的内侧分别安装有单向进气阀30和单向出气阀32，所述单向进气阀30用于外界空气从进风罩28进入到空腔34内，反向截止，即空腔34内的不能从进风罩28流出，所述单向出气阀32用于空腔34内的空气从出风罩31排出，反向截止，即外界空气不能从出风罩31进入到空腔34内。
该具有动感效果的广场照明灯，通过顶板3可对装置进行遮挡，斜撑杆5可对顶板3稳定支撑；通过灯座6内设置的第一LED灯23和第二LED灯24具有较好的照明效果；通过驱动电机15带动转盘12转动，通过传动杆10可带动滑套9上下移动，进而利于灯座6的上下摆动，第一LED灯23和第二LED灯24的照明具有动感效果（非常适用于广场舞阿姨照明使用）；将光线感应器1设置于太阳能电池板2的上侧，可以使得光线感应器1的光线检测更准确，降低路灯对光线感应器1的影响；在滑套9上下移动时，通过提升横杆25和提升竖杆27可带动活塞26上下移动，通过单向进气阀30和单向出气阀32的设置，进风罩28进风，出风罩31排风，通过吸尘棉29可进行吸尘作业，通过紫外线灯33可对空气进行杀菌消毒。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
以上的仅是本发明的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本发明构思的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。
