技术领域
本发明涉及通讯设备技术领域，尤其涉及一种通讯设备生产用便于监控焊缝的产品焊接装置。
背景技术
目前，通讯设备是指设置在一定地域上用以传送电波信息的通讯器材的统称。主要分为有线通讯设备和无线通讯设备。有线通讯设备主要介绍解决工业现场的串口通讯，专业总线型的通讯，工业以太网的通讯以及各种通讯协议之间的转换设备。
经检索，中国专利授权号为CN204954166U的专利，公开了一种金属焊接装置，包括电控装置、聚光腔、抽风机、工作台及观测装置；聚光腔中设置有激光源和激光工作物质，聚光腔的两侧设置有散热器；聚光腔的一侧设置有电控装置；聚光腔上方设置有谐振腔全反射镜，聚光腔下方设置有谐振腔部分反射镜；谐振腔部分反射镜下方设置有工作台，工作台的一侧设置有抽风机，工作台上设置有工件，电控装置和工作台连接的线路上设置有观测装置。上述专利中存在以下不足：在焊接时的自动化程度不高，而且不能很好的监控焊缝，散热性能不好。而上述专利不能解决此类问题，因此，亟需一种通讯设备生产用便于监控焊缝的产品焊接装置。
发明内容
基于一般的装置在焊接时的自动化程度不高，而且不能很好的监控焊缝，散热性能不好的技术问题，本发明提出了一种通讯设备生产用便于监控焊缝的产品焊接装置。
本发明提出的一种通讯设备生产用便于监控焊缝的产品焊接装置，包括工作台，所述工作台的一侧外壁上焊接有控制箱，且控制箱的一侧外壁上焊接有处理器，所述控制箱的一侧外壁上设有控制按键，所述工作台的顶部外壁上开有固定槽，且固定槽的底部内壁上焊接有固定板的顶部开有环形槽，所述环形槽的顶部放置有等距离分布的滚珠，所述固定槽顶部的一侧焊接有电机箱，且电机箱的底部内壁上通过螺栓固定有电机，所述电机输出轴的顶部焊接有齿轮，所述齿轮转动连接有转盘，所述转盘的顶部通过螺栓固定有等距离分布的夹具，所述工作台的底部设有散热装置，所述工作台的顶部外壁通过螺栓固定有风扇，且工作台顶部外壁的两侧均焊接有液压油缸，两个所述液压油缸的顶部焊接有固定柱，两个所述固定柱的一侧外壁上焊接有同一个横梁，所述横梁的顶部设有电动滑轨，所述电动滑轨包括滑块，所述滑块的底部焊接有固定杆，且固定杆的底部设有焊接装置。
优选地，所述工作台的底部焊接有四个固定腿，且四个固定腿的底部均焊接有减震弹簧，减震弹簧的底部焊接有支撑板，支撑板的底部通过螺栓固定有万向轮。
优选地，所述转盘的底部开有转动槽，且转动槽与滚珠形成转动配合，转动槽的规格与环形槽的规格相适配。
优选地，所述散热装置包括水箱，且水箱焊接在工作台的底部外壁上，水箱的底部内壁上焊接有挡板，水箱底部内壁上通过螺栓固定有水泵，水泵的进水口内壁上焊接有进水管，且进水管远离水泵的一端穿过挡板，水泵的出水口内壁上焊接有出水管，出水管上设有电控阀门，出水管远离水泵的一端与固定槽相连通，水箱的底部放置有蓄电池，水箱的底部内壁上焊接有倾斜放置有过滤网，水箱的顶部外壁上焊接有回收管，且回收管的顶部与固定槽相连通，回收管高度小于固定槽的深度，水箱的一侧外壁靠近顶部位置焊接有连通管。
优选地，所述水泵和蓄电池均位于挡板远离过滤网的一侧，且水箱一侧外壁底部焊接有排杂管，水箱的一侧外壁上设有制冷机，水箱一侧外壁靠近水泵的位置设有侧门。
优选地，所述固定柱的一侧外壁上航通过螺栓固定有摄像头，且固定柱的顶部外壁上通过螺栓固定有位移传感器接收器。
优选地，所述滑块的顶部通过螺栓固定有位移传感器发射器，且位移传感器发射器的高度与位移传感器接收器的高度相等，位移传感器接收器通过信号线与处理器连接。
优选地，所述焊接装置包括连接臂，且连接臂与固定杆焊接，连接臂远离固定杆的一端通过螺栓固定有铰链。
优选地，所述铰链远离连接臂的一端铰接有焊接头，且焊接头的一侧外壁上焊接有电动伸缩杆，电动伸缩杆远离焊接头的一端与连接臂连接。
优选地，所述电机、液压油缸、摄像头、电动滑轨、水泵、电动伸缩杆和制冷机均连接有开关，且开关通过信号线与处理器的信号输出端连接。
本发明中的有益效果为：
1、通过液压油缸的设置能够根据要求调节横梁的高度，从而调节焊接头的高度，通过电动伸缩杆的设置能够根据不同的需求调节焊接头的角度，提高了装置的灵活性和自动化程度。
2、通过电机的设置能够带动转盘进行转动，方便对元件进行焊接，灵活方便。
3、通过风扇的设置能够进行一定程度上的散热，通过水泵的设置能够把水箱中的水抽入到固定槽中进行热能的交换，交换后通过回收管进行回收，提高了装置的散热效率，而且节约了水资源，节能环保。
4、通过摄像头的设置能够在焊接时实时的监控，监控焊缝，方便进行调节。
附图说明

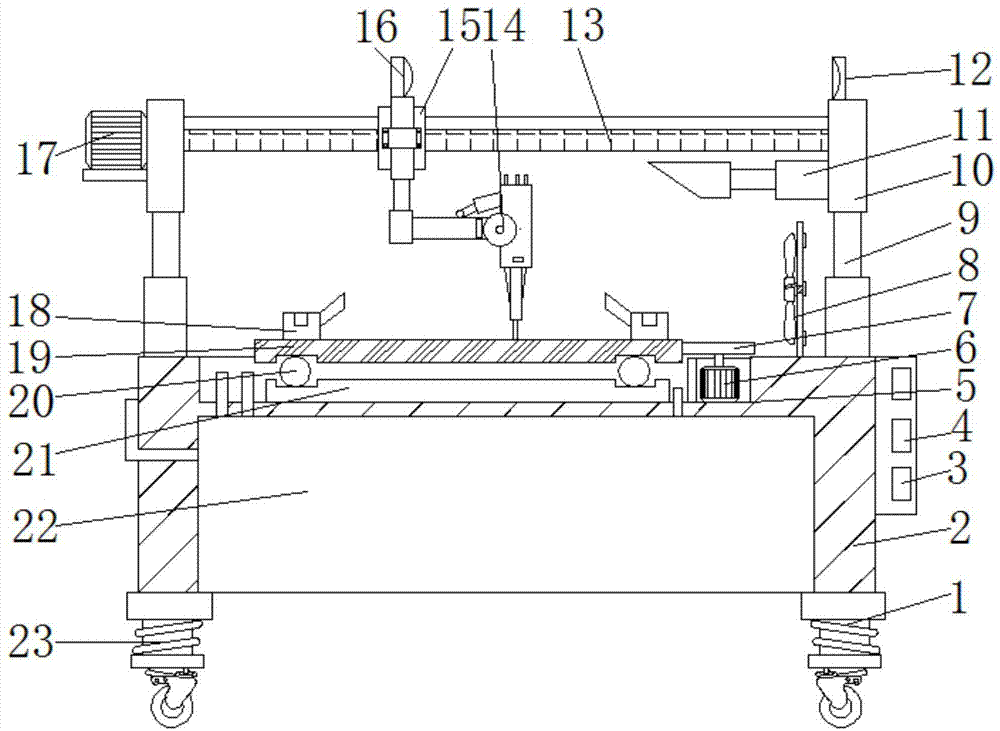

图1为本发明提出的一种通讯设备生产用便于监控焊缝的产品焊接装置的剖视结构示意图；
图2为本发明提出的一种通讯设备生产用便于监控焊缝的产品焊接装置的散热装置结构示意图；
图3为本发明提出的一种通讯设备生产用便于监控焊缝的产品焊接装置的焊接装置结构示意图；
图4为本发明提出的一种通讯设备生产用便于监控焊缝的产品焊接装置的主视结构示意图；
图5为本发明提出的一种通讯设备生产用便于监控焊缝的产品焊接装置的俯视结构示意图。
图中：1固定腿、2工作台、3控制箱、4处理器、5固定槽、6电机、7齿轮、8风扇、9液压油缸、10固定柱、11摄像头、12位移传感器接收器、13横梁、14焊接装置、15滑块、16位移传感器发射器、17电动滑轨、18夹具、19转盘、20滚珠、21固定板、22散热装置、23减震弹簧、24水箱、25过滤网、26挡板、27水泵、28蓄电池、29回收管、30连通管、31连接臂、32电动伸缩杆、33铰链、34焊接头、35排杂管、36制冷机、37侧门。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
参照图1-5，一种通讯设备生产用便于监控焊缝的产品焊接装置，包括工作台2，工作台2的一侧外壁上焊接有控制箱3，且控制箱3的一侧外壁上焊接有处理器4，控制箱3的一侧外壁上设有控制按键，工作台2的顶部外壁上开有固定槽5，且固定槽5的底部内壁上焊接有固定板21的顶部开有环形槽，环形槽的顶部放置有等距离分布的滚珠20，固定槽5顶部的一侧焊接有电机箱，且电机箱的底部内壁上通过螺栓固定有电机6，通过电机6带动转盘19进行转动，方便对元件进行焊接，灵活方便，电机6输出轴的顶部焊接有齿轮7，齿轮7转动连接有转盘19，转盘19的顶部通过螺栓固定有等距离分布的夹具18，工作台2的底部设有散热装置22，工作台2的顶部外壁通过螺栓固定有风扇8，且工作台2顶部外壁的两侧均焊接有液压油缸9，两个液压油缸9的顶部焊接有固定柱10，两个固定柱10的一侧外壁上焊接有同一个横梁13，横梁13的顶部设有电动滑轨17，电动滑轨17包括滑块15，滑块15的底部焊接有固定杆，且固定杆的底部设有焊接装置14。
本发明中，工作台2的底部焊接有四个固定腿1，且四个固定腿1的底部均焊接有减震弹簧23，减震弹簧23的底部焊接有支撑板，支撑板的底部通过螺栓固定有万向轮，转盘19的底部开有转动槽，且转动槽与滚珠20形成转动配合，转动槽的规格与环形槽的规格相适配。
散热装置22包括水箱24，且水箱24焊接在工作台2的底部外壁上，水箱24的底部内壁上焊接有挡板26，水箱24底部内壁上通过螺栓固定有水泵27，通过水泵27把水箱24中的水抽入到固定槽5中进行热能的交换，交换后通过回收管29进行回收，提高了装置的散热效率，而且节约了水资源，节能环保，水泵27的进水口内壁上焊接有进水管，且进水管远离水泵27的一端穿过挡板26，水泵27的出水口内壁上焊接有出水管，出水管上设有电控阀门，出水管远离水泵27的一端与固定槽5相连通，水箱24的底部放置有蓄电池28，水箱24的底部内壁上焊接有倾斜放置有过滤网25，水箱24的顶部外壁上焊接有回收管29，且回收管29的顶部与固定槽5相连通，回收管29高度小于固定槽5的深度，水箱24的一侧外壁靠近顶部位置焊接有连通管30。
水泵27和蓄电池28均位于挡板26远离过滤网25的一侧，且水箱24一侧外壁底部焊接有排杂管35，水箱24的一侧外壁上设有制冷机36，水箱24一侧外壁靠近水泵27的位置设有侧门37，固定柱10的一侧外壁上航通过螺栓固定有摄像头11，且固定柱10的顶部外壁上通过螺栓固定有位移传感器接收器12，滑块15的顶部通过螺栓固定有位移传感器发射器16，且位移传感器发射器16的高度与位移传感器接收器12的高度相等，位移传感器接收器12通过信号线与处理器4连接。
焊接装置14包括连接臂31，且连接臂31与固定杆焊接，连接臂31远离固定杆的一端通过螺栓固定有铰链33，铰链33远离连接臂31的一端铰接有焊接头34，且焊接头34的一侧外壁上焊接有电动伸缩杆32，通过电动伸缩杆32根据不同的需求调节焊接头34的角度，提高了装置的灵活性和自动化程度，电动伸缩杆32远离焊接头34的一端与连接臂31连接，电机6、液压油缸9、摄像头11、电动滑轨17、水泵27、电动伸缩杆32和制冷机36均连接有开关，且开关通过信号线与处理器4的信号输出端连接，处理器4的型号为ARM10TDMI。
使用时，根据要求通过液压油缸9调节横梁13的高度，从而调节焊接头34的高度，根据不同的需求通过电动伸缩杆32调节焊接头34的角度，然后通过电机6带动转盘19进行转动，对元件进行焊接，通过风扇8进行一定程度上的散热，通过水泵27把水箱24中的水抽入到固定槽5中进行热能的交换，交换后通过回收管29进行回收，回收的水通过过滤网25过滤后进行过滤再次使用，焊接时通过摄像头11在焊接时实时的监控，监控焊缝，方便进行调节。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
