技术领域
本发明涉及一种信息技术装置，具体是一种便于调节的信息显示屏装置。
背景技术
在现有的计算机教学及生活中，液晶屏得到广大用户的普及，现有液晶屏支撑架结构较为简单，可以自由的手动变换液晶屏的俯仰角度，使用起来也比较方便，但是对于液晶屏的高度无法调整，或者通过增加底座的高度进行手动进行调节，这样对于不同的使用者来说非常不便；在使用过程中如果遇到多个工作者一起讨论某个问题时，需要大家挤在一起查看显示屏，或者操作计算机的人左右手动转动显示器对其他人进行指示；在不方便的同时，也因为显示器上静电较多，对人体也有一定的危害，因此，设计一种可以便于控制调节的装置极为重要。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种便于调节的信息显示屏装置。
为解决上述技术问题，本发明提供了如下技术方案：
一种便于调节的信息显示屏装置，包括旋转杆和显示屏，所述旋转杆竖直放置，采用铝合金材料；所述旋转杆上端设有上挡板，上挡板与旋转杆螺纹连接；所述旋转杆左方设有固定装置；所述固定装置左端设置显示屏，显示屏与固定装置螺钉连接；所述旋转杆下端设有旋转装置；所述导向装置底部固定连接底座，底座设为长方体，并与地表面接触；所述液压升降缸设有两个，分别关于导向装置对称；所述液压升降缸上端设置支撑板，支撑板左右两端分别与液压升降缸铆接；所述支撑板中部与导向装置焊接；所述旋转装置包括旋转盒和旋转电机；所述旋转盒设为长方体，水平放置，内部设有旋转腔；所述主动齿轮中部上方固定连接旋转电机，旋转电机固定在旋转盒外表面；所述主动齿轮左端设有从动齿轮，主动齿轮与从动齿轮相互啮合；所述从动齿轮中部设置固定杆，固定杆与从动齿轮的中心轴重合；所述固定杆竖直放置，采用不锈钢材料，固定杆上端与上挡板螺纹连接；所述固定杆上端外层设置旋转杆；所述导向装置包括导向外壳；所述导向外壳设为圆柱体竖直放置，内部设有导向腔；所述导向腔可以安放固定杆，固定杆中心轴与导向外壳的中心轴重合。
作为本发明进一步的改进方案：所述固定装置与旋转杆之间固定有连接杆，连接杆与固定装置球铰链连接。
作为本发明进一步的改进方案：所述旋转装置下端连接导向装置，导向装置竖直放置。
作为本发明进一步的改进方案：所述底座上表面还设有液压升降缸，液压升降缸与底座螺钉连接。
作为本发明进一步的改进方案：所述旋转腔右端设有主动齿轮，主动齿轮水平放置。
作为本发明进一步的改进方案：所述固定杆下端穿过旋转盒，与旋转盒之间设有第二轴承，第二轴承固定连接在旋转盒上。
作为本发明再进一步的改进方案：所述旋转杆内部设有空腔，旋转杆与固定杆之间设有第一轴承。
与现有技术相比，本发明的有益效果是：
本发明具有结构设计合理、使用方便、性能优良、实用等特点，可以自动的调节显示屏的高度，并且可以让显示屏进行转动使用，无需人工手动进行，避免静电对人体产生危害，同时也提高了工作效率。
附图说明

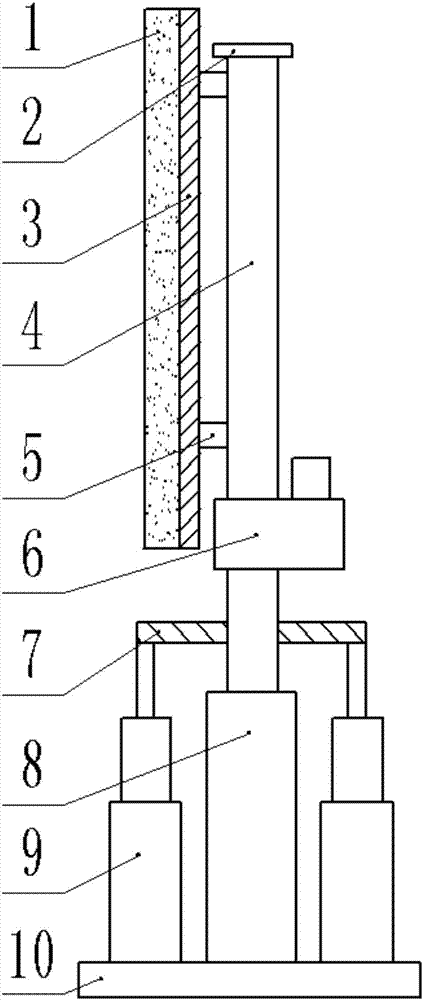

图1为一种便于调节的信息显示屏装置的结构示意图；
图2为一种便于调节的信息显示屏装置中旋转装置的结构示意图；
图3为一种便于调节的信息显示屏装置中导向装置的结构示意图；
图中：1-显示屏、2-上挡板、3-固定装置、4-旋转杆、5-连接杆、6-旋转装置、7-支撑板、8-导向装置、9-液压升降缸、10-底座、11-固定杆、12-旋转盒、13-第一轴承、14-从动齿轮、15-第二轴承、16-主动齿轮、17-旋转腔、18-旋转电机、19-导向外壳、20-导向腔。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
请参阅图1，本实施例提供了一种便于调节的信息显示屏装置，包括旋转杆4和显示屏1；所述旋转杆4竖直放置，采用铝合金材料，减少装置的重量；所述旋转杆4上端设有上挡板2，上挡板2与旋转杆4螺纹连接，便于拆卸替换；所述旋转杆4左方设有固定装置3，起到固定的作用；所述固定装置3与旋转杆4之间固定有连接杆5，连接杆5与固定装置3球铰链连接，便于调节固定装置3的仰角；所述固定装置3左端设置显示屏1，显示屏1与固定装置3螺钉连接，起到对显示屏的保护；所述旋转杆4下端设有旋转装置6，可以对旋转杆4进行旋转运动；所述旋转装置6下端连接导向装置8，导向装置8竖直放置，起到导向的作用；所述导向装置8底部固定连接底座10，底座10设为长方体，并与地表面接触，增加装置的稳定性；所述底座10上表面还设有液压升降缸9，液压升降缸9与底座10螺钉连接，便于改变显示屏的高度；所述液压升降缸9设有两个，分别关于导向装置8对称，提高装置的稳定性；所述液压升降缸9上端设置支撑板7，支撑板7左右两端分别与液压升降缸9铆接，用于提供着力点；所述支撑板7中部与导向装置8焊接，便于调节显示屏1的高度。
请参阅图2，本实施例中，所述旋转装置6包括旋转盒12和旋转电机18；所述旋转盒12设为长方体，水平放置，内部设有旋转腔17，用于提供旋转空间；所述旋转腔17右端设有主动齿轮16，主动齿轮16水平放置；所述主动齿轮16中部上方固定连接旋转电机18，旋转电机18固定在旋转盒12外表面，用于提供旋转力；所述主动齿轮16左端设有从动齿轮14，主动齿轮16与从动齿轮14相互啮合，便于传动；所述从动齿轮14中部设置固定杆11，固定杆11与从动齿轮14的中心轴重合，便于传动；所述固定杆11竖直放置，采用不锈钢材料，固定杆11上端与上挡板2螺纹连接，增加装置的稳定性；所述固定杆11下端穿过旋转盒12，与旋转盒12之间设有第二轴承15，第二轴承15固定连接在旋转盒12上，便于旋转盒12发生旋转运动；所述固定杆11上端外层设置旋转杆4，便于旋转杆4的旋转运动；所述旋转杆4内部设有空腔，旋转杆4与固定杆11之间设有第一轴承13，便于支撑旋转杆4的旋转。
请参阅图3，本实施例中，所述导向装置8包括导向外壳19；所述导向外壳19设为圆柱体竖直放置，内部设有导向腔20，起到导向的作用；所述导向腔20可以安放固定杆11，固定杆11中心轴与导向外壳19的中心轴重合，增加装置的稳定性。
本发明的工作原理：底座10放置在地面，水平放置，调节液压升降装置9，支撑板7开始上升运动，导向装置8保证伸展方向，调整相应高度，旋转装置6可以控制显示屏1的转动，可以往复运动，还设置连接杆5和固定装置3，可以调节显示屏的仰角。
本装置设有旋转装置，可以让显示屏进行转动使用，无需人工手动进行，避免静电对人体产生危害，同时也提高了工作效率，还设有导向装置和液压升降缸，可以自动的调节显示屏的高度，本装置具有结构设计合理、使用方便、性能优良、实用等特点。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
