技术领域
本发明涉及石油地质勘探技术领域，具体是一种降尘式地质勘探岩样清扫装置。
背景技术
目前，在地质勘查领域中，进行对岩石样本的清扫时，使用的工具都是普通的毛刷子以及钢丝刷或者是用锤子打磨掉尖锐的部分。显然，这种方式下，清扫岩石样本的效率极低，尤其是在现场很难进行快速而有效的清扫。由于不能快速清除岩石表面的障碍物，导致无法快速取得岩石样本。此外，在清扫过程中会产生粉尘，不仅影响清扫效果，且不利于工作人员的健康。有时还需要进行冲洗，冲洗位置难以控制，浪费较多水体。
因此，针对这一现状，迫切需要开发一种降尘式地质勘探岩样清扫装置，以克服当前实际应用中的不足。
发明内容
本发明的目的在于提供一种降尘式地质勘探岩样清扫装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种降尘式地质勘探岩样清扫装置，包括壳体，所述壳体的右侧上部为除尘腔，除尘腔的下侧设有驱动腔，驱动腔和除尘腔分隔设置，所述驱动腔的右侧设有转筒，转筒和壳体之间为转动连接，转筒的上端延伸至除尘腔的内侧上部，转筒的下端从驱动腔的底部伸出，所述驱动腔内于转筒上安装有从动带轮，从动带轮通过传动带与驱动电机输出轴上安装的主动带轮连接，所述驱动电机固定于电机座上，电机座安装固定于驱动腔的顶部；所述转筒的下端安装有清扫头，清扫头和转筒连通设置，所述清扫头的底部周向辐射设有多根弹性金属条，弹性金属条上设有若干刷毛，所述除尘腔内于转筒的上部安装有降尘扇叶，所述转筒的内侧还设有冲洗水管，冲洗水管的上端从除尘腔的顶部伸出，冲洗水管的下端延伸至清扫头的下端面下侧。
作为本发明进一步的方案：所述除尘腔为圆柱形状，且除尘腔和转筒共轴线设置。
作为本发明进一步的方案：所述驱动电机的输出轴下端还与驱动腔底部的壳体转动连接。
作为本发明进一步的方案：所述驱动腔的左侧还设有用于对驱动电机供电的供电盒，供电盒内置有可为驱动电机提供交流输出电源的变压器和可为驱动电机提供直流输出电源的电池，驱动电机为交直流两用电机，所述壳体的下侧还设有用于控制驱动电机工作的控制开关。
作为本发明进一步的方案：所述清扫头呈喇叭状结构，且清扫头和转筒为一体成型。
作为本发明进一步的方案：所述弹性金属条为1/4圆弧结构，各个弹性金属条的上端固定于清扫头上，各个弹性金属条的下端焊接固定在一起。
作为本发明进一步的方案：所述转筒的内腔呈上小下大的锥形结构，转筒的内腔壁上还设有螺旋叶片。
作为本发明进一步的方案：所述除尘腔的右侧底部设有排尘口，排尘口上可拆卸安装有除尘布袋。
作为本发明进一步的方案：所述冲洗水管为“L”形结构，冲洗水管的竖直部与转筒共轴线设置，转筒的内腔上端直径大于冲洗水管的直径。
与现有技术相比，本发明的有益效果是：
该降尘式地质勘探岩样清扫装置，根据现场的实际情况决定使用交流供电还是直流电池供电，通过控制开关启动驱动电机，驱动电机可带动转筒转动，通过清扫头底部安装的弹性金属条上的刷毛可对岩样进行清扫，且弹性金属条具有弹性，可提升清扫效果，清扫时因降尘扇叶的转动，可使得除尘腔内的空气自上而下流动，进而使得清扫头的下端产生负压，利于清扫时的粉尘通过转筒收集到除尘腔内，通过转筒的内腔结构以及螺旋叶片的设置，利于粉尘提升到除尘腔内，通过除尘布袋可用于粉尘的收集，通过冲洗水管的设置，当需要清扫冲洗时，将冲洗水管连接供水管可从冲洗水管的下端排出水体，可进行节水高效冲洗。
综上所述，该装置清扫效果好，清扫时可同步除尘或冲洗，提升清扫效果，且利于工作人员的健康，节约水资源，利于实际推广应用。
附图说明

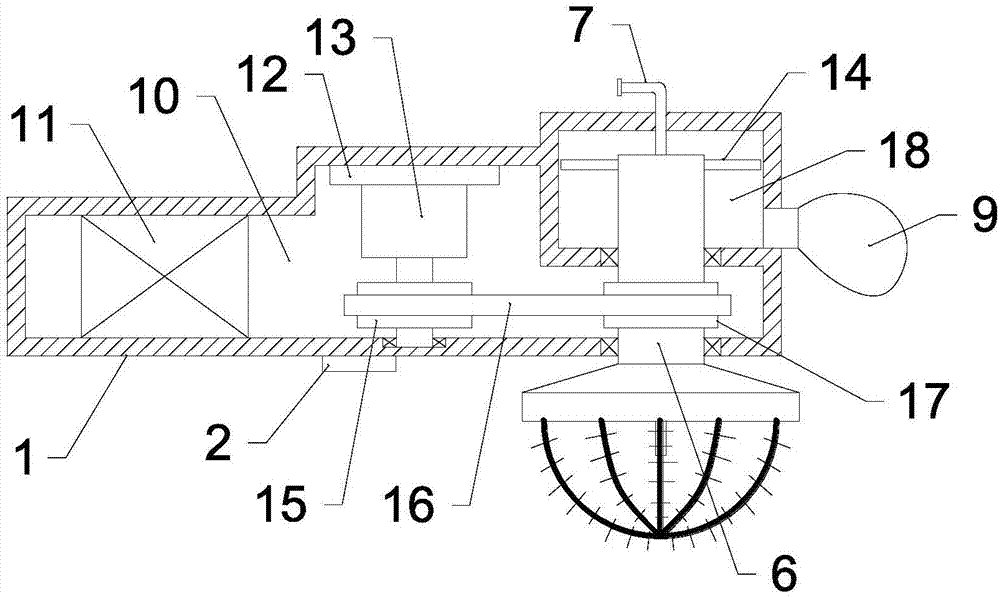

图1为本发明的结构示意图。
图2为本发明的剖视图。
图3为本发明中降尘扇叶部分的俯视结构示意图。
图4为本发明中转筒和清扫头部分的剖视图。
图中：1-壳体，2-控制开关，3-清扫头，4-弹性金属条，5-刷毛，6-转筒，7-冲洗水管，8-排尘口，9-除尘布袋，10-驱动腔，11-供电盒，12-电机座，13-驱动电机，14-降尘扇叶，15-主动带轮，16-传动带，17-从动带轮，18-除尘腔，19-螺旋叶片。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1～4，本发明实施例中，一种降尘式地质勘探岩样清扫装置，包括壳体1，所述壳体1的右侧上部为除尘腔18，除尘腔18的下侧设有驱动腔10，驱动腔10和除尘腔18分隔设置，所述驱动腔10的右侧设有转筒6，转筒6和壳体1之间为转动连接，转筒6的上端延伸至除尘腔18的内侧上部，所述除尘腔18为圆柱形状，且除尘腔18和转筒6共轴线设置，转筒6的下端从驱动腔10的底部伸出。
所述驱动腔10内于转筒6上安装有从动带轮17，从动带轮17通过传动带16与驱动电机13输出轴上安装的主动带轮15连接，所述驱动电机13固定于电机座12上，电机座12安装固定于驱动腔10的顶部，驱动电机13的输出轴下端还与驱动腔10底部的壳体1转动连接，可提升驱动电机13输出轴的稳定性。
所述驱动腔10的左侧还设有用于对驱动电机13供电的供电盒11，所述供电盒11内置有可为驱动电机13提供交流输出电源的变压器和可为驱动电机13提供直流输出电源的电池，驱动电机13为交直流两用电机，所述壳体1的下侧还设有用于控制驱动电机13工作的控制开关2。
所述转筒6的下端安装有清扫头3，清扫头3和转筒6连通设置，所述清扫头3呈喇叭状结构，且清扫头3和转筒6为一体成型，所述清扫头3的底部周向辐射设有多根弹性金属条4，所述弹性金属条4为1/4圆弧结构，各个弹性金属条4的上端固定于清扫头3上，各个弹性金属条4的下端焊接固定在一起，所述弹性金属条4上设有若干刷毛5，通过刷毛5可对岩样进行清扫，所述转筒6的内腔呈上小下大的锥形结构，转筒6的内腔壁上还设有螺旋叶片19，通过螺旋叶片19的设置，利于对粉尘向上提升。
所述除尘腔18内于转筒6的上部安装有降尘扇叶14，降尘扇叶14采用轴流风扇叶片即可，所述降尘扇叶14转动，除尘腔18内的空气由上向下流动，所述除尘腔18的右侧底部设有排尘口8，排尘口8上可拆卸安装有除尘布袋9，通过除尘布袋9用于粉尘的收集。
所述转筒6的内侧还设有冲洗水管7，冲洗水管7的上端从除尘腔18的顶部伸出，冲洗水管7的下端延伸至清扫头3的下端面下侧，所述冲洗水管7为“L”形结构，冲洗水管7的竖直部与转筒6共轴线设置，转筒6的内腔上端直径大于冲洗水管7的直径，利于粉尘的排出。
该降尘式地质勘探岩样清扫装置，根据现场的实际情况决定使用交流供电还是直流电池供电，通过控制开关2启动驱动电机13，驱动电机13可带动转筒6转动，通过清扫头3底部安装的弹性金属条4上的刷毛5可对岩样进行清扫，且弹性金属条4具有弹性，可提升清扫效果，清扫时因降尘扇叶14的转动，可使得除尘腔18内的空气自上而下流动，进而使得清扫头3的下端产生负压，利于清扫时的粉尘通过转筒6收集到除尘腔18内，通过转筒6的内腔结构以及螺旋叶片19的设置，利于粉尘提升到除尘腔18内，通过除尘布袋9可用于粉尘的收集，通过冲洗水管7的设置，当需要清扫冲洗时，将冲洗水管7连接供水管可从冲洗水管7的下端排出水体，可进行节水高效冲洗。
以上的仅是本发明的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本发明构思的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。
