技术领域
本发明涉及土壤修复技术领域，具体是一种保护草坪的土壤修复装置。
背景技术
环保，全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的、创新研发的，也有法律的、经济的、宣传教育的等。现如今，随着人们环保意识的不断提高，城市中建设的公园也在不断的增加，人们在晚上时，都会到公园中走动一下，在草坪上躺躺，但是长时间的躺或者坐会造成土壤的板结，使得草坪快速的死亡，为了避免草坪的死亡，就需要对草坪下的土壤进行松土和施肥，但是现在施肥或者松土都要破坏草坪，严重的需要重新的植草。
发明内容
本发明的目的在于提供一种保护草坪的土壤修复装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种保护草坪的土壤修复装置，包括支架，所述支架的内侧左右对称的设置有升降槽，所述升降槽的上端设置有第一电机，所述第一电机的输出端设置有螺纹杆，所述螺纹杆的下端与升降槽的下端转到连接，螺纹杆上设置有升降座，所述升降座的上下两端设置有与升降槽的上下两端连接的防护罩，所述支架的左侧设置有连接杆，所述支架为倒U型支架，所述防护罩为折叠式可伸缩防尘罩，升降座的内侧设置有支撑板，所述支撑板的下侧设置有缓冲装置，所述缓冲装置的下端设置有连接板，两个所述连接板之间安装有支撑筒，所述支撑筒的内部通过轴承套安装有送药管，所述送药管的上端设置有修复箱，右侧使得支撑板上侧设置有第二电机，所述第二电机的输出端设置有主动轮，所述送药管的上部设置有与主动轮啮合的从动轮，送药管的下端设置有旋转柱，所述旋转柱的内部开设有空腔，所述空腔的上端与送药管连通，旋转柱上开设有若干与空腔连通的出药口，旋转柱的外侧设置有若干切割刀，旋转柱的下端设置有钻头，支架的左侧设置有吸杂箱，所述吸杂箱的左侧上部设置有吸杂管，所述吸杂管的下端设置有吸杂罩，吸杂箱的上端设置有伸缩装置，所述伸缩装置下端设置有位于吸杂箱内部的挤压板，吸杂箱的内部右侧上部设置有风机。
作为本发明进一步的方案：所述轴承套上下对称的设置有两个。
作为本发明进一步的方案：所述支撑筒为菱形结构。
作为本发明进一步的方案：所述修复箱上设置有加药口，所述加药口上设置有密封盖。
作为本发明进一步的方案：所述钻头为倒V型结构。
作为本发明进一步的方案：所述支架的上端设置有太阳能电池板。
作为本发明再进一步的方案：所述风机上设置有与吸尘箱外部连通的排风管。
与现有技术相比，本发明的有益效果是：旋转柱等结构的设置，使得整个旋转柱在钻头的作用下快速的钻入土壤中，使得修复药液与土壤进行混合，其中，由于旋转柱已经设置于草坪下的土壤中，而露在外界和与草坪接触的是支撑筒，又因支撑筒的横截面为菱形结构设置，从而减小了移动支撑筒时的阻力，也减小了对草坪的破坏，第一电机和螺纹杆的设置，可以驱动支撑筒进行上下移动，方便旋转柱进入地面，并且设置有防护罩，可以防止灰尘进入升降槽对螺纹杆造成影响，延长装置的使用寿命，吸杂箱的结构设置，在修复前可以对地面的垃圾袋等杂物进行吸附清理，防止杂物进入地面内对土壤造成污染，保证修复的效果。
附图说明

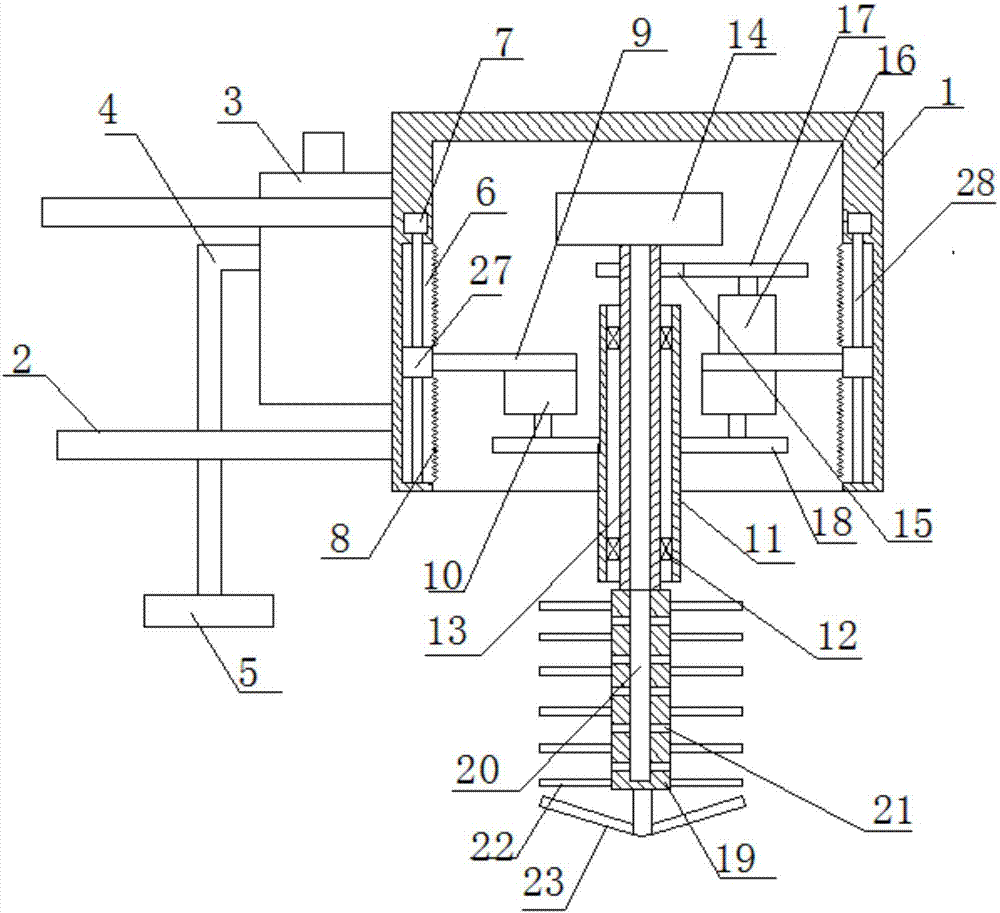

图1为本发明的结构示意图。
图2为支撑筒与送药管的的安装结构示意图。
图3为吸杂箱的结构示意图。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1～3，本发明实施例中，一种保护草坪的土壤修复装置，包括支架1，所述支架1的内侧左右对称的设置有升降槽6，所述升降槽6的上端设置有第一电机7，所述第一电机7的输出端设置有螺纹杆28，所述螺纹杆28的下端与升降槽6的下端转到连接，螺纹杆28上设置有升降座27，所述升降座27的上下两端设置有与升降槽6的上下两端连接的防护罩8，所述支架1的左侧设置有连接杆2，所述支架1为倒U型支架，所述防护罩8为折叠式可伸缩防尘罩，升降座27的内侧设置有支撑板9，所述支撑板9的下侧设置有缓冲装置10，所述缓冲装置10的下端设置有连接板18，两个所述连接板18之间安装有支撑筒11，第一电机7和螺纹杆28的设置，可以驱动支撑筒11进行上下移动，方便旋转柱19进入地面，并且设置有防护罩8，可以防止灰尘进入升降槽6对螺纹杆28造成影响，延长装置的使用寿命。
所述支撑筒11为菱形结构，所述支撑筒11的内部通过轴承套12安装有送药管13，所述轴承套12上下对称的设置有两个，所述送药管13的上端设置有修复箱14，所述修复箱14上设置有加药口，所述加药口上设置有密封盖，右侧使得支撑板9上侧设置有第二电机16，所述第二电机16的输出端设置有主动轮17，所述送药管13的上部设置有与主动轮17啮合的从动轮15，送药管13的下端设置有旋转柱19，所述旋转柱19的内部开设有空腔20，所述空腔20的上端与送药管13连通，旋转柱19上开设有若干与空腔20连通的出药口21，旋转柱19的外侧设置有若干切割刀22，旋转柱19的下端设置有钻头23，所述钻头23为倒V型结构，旋转柱19等结构的设置，使得整个旋转柱19在钻头23的作用下快速的钻入土壤中，使得修复药液与土壤进行混合，其中，由于旋转柱19已经设置于草坪下的土壤中，而露在外界和与草坪接触的是支撑筒11，又因支撑筒11的横截面为菱形结构设置，从而减小了移动支撑筒11时的阻力，也减小了对草坪的破坏。
支架1的左侧设置有吸杂箱3，所述吸杂箱3的左侧上部设置有吸杂管4，所述吸杂管4的下端设置有吸杂罩5，吸杂箱3的上端设置有伸缩装置25，所述伸缩装置25下端设置有位于吸杂箱3内部的挤压板26，吸杂箱3的内部右侧上部设置有风机24，所述风机24上设置有与吸尘箱3外部连通的排风管，所述支架1的上端设置有太阳能电池板，吸杂箱3的结构设置，在修复前可以对地面的垃圾袋等杂物进行吸附清理，防止杂物进入地面内对土壤造成污染，保证修复的效果，挤压板的设置，可以对杂物进行压缩，提高杂物的储存量。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
