技术领域
本发明涉及一种煤炭压碎装置，具体是一种采矿检测用的转动式煤炭压碎装置。
背景技术
煤炭对于现代化工业来说，无论是重工业，还是轻工业；无论是能源工业、冶金工业、化学工业、机械工业，还是轻纺工业、食品工业、交通运输业，都发挥着重要的作用，各种工业部门都在一定程度上要消耗一定量的煤炭，因此有人称煤炭是工业的“真正的粮食”。是十八世纪以来人类世界使用的主要能源之一。构成煤炭有机质的元素主要有碳、氢、氧、氮和硫，此外，还有极少量的磷、氟、氯和砷等元素。碳、氢、氧是煤炭有机质的主体，占95%以上；煤化程度越深，碳的含量越高，氢和氧的含量越低。碳和氢是煤炭燃烧过程中产生热量的元素，氧是助燃元素。煤炭燃烧时，氮不产生热量，在高温下转变成氮氧化合物和氨，以游离状态析出。硫、磷、氟、氯和砷等是煤炭中的有害成分，其中以硫最为重要。煤炭燃烧时绝大部分的硫被氧化成二氧化硫（SO2），随烟气排放，污染大气，危害动、植物生长及人类健康，腐蚀金属设备；当含硫多的煤用于冶金炼焦时，还影响焦炭和钢铁的质量。所以，“硫分”含量是评价煤质的重要指标之一。
在检测时需要将煤块压碎，而目前第一种是通过人工捣碎，但效率低，第二种是机器挤压，但不能保证煤炭压碎均匀，不适宜采矿检测。
发明内容
本发明的目的在于提供一种采矿检测用的转动式煤炭压碎装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种采矿检测用的转动式煤炭压碎装置，包括固定板和压碎管，所述固定板下端固定有支撑柱,支撑柱下端固定在支撑板上，固定板上端通过固定柱固定有电机,电机右侧的输出轴轴上固定有第二转轴，第二转轴上设有第二锥形齿,第二锥形齿下端啮合有第一锥形齿,第一锥形齿下端固定在第一转轴上，第一转轴穿插通过固定板,第一转轴和固定板之间通过第三轴承固定，第一转轴上设有第一齿轮，第一转轴下端通过第一轴承固定在支撑板上，第二转轴右侧固定有转盘,所述压碎管侧壁上设有加料管，压碎管下端固定有第二转轴,第二转轴上设有第二齿轮，第二转轴下端通过第二轴承固定在支撑板上，压碎管内部设有内腔,内腔内部设有碾压头，碾压头上端固定在连接柱上，连接柱上端固定有固定头,固定头设置成U型，固定头上端铰接有固定外套管,固定外套管上端套设有固定内支撑杆，固定内支撑杆和固定外套管之间通过固定销固定，固定内支撑杆上配合固定销设有阵列分布的限位孔，固定内支撑杆通过固定轴转动连接在转盘上。
作为本发明进一步的方案：所述固定板左侧配合第二转轴设有凸沿，第二转轴穿插通过凸沿且通过轴承固定。
作为本发明再进一步的方案：所述第一齿轮设置在第一转轴底部向上六分之一处。
作为本发明再进一步的方案：所述第二齿轮和第一齿轮相互啮合。
作为本发明再进一步的方案：所述碾压头设置成凸球型和内腔底部配合设置为球型凹面。
作为本发明再进一步的方案：所述碾压头下表面上设有阵列分布的粉碎刀。
作为本发明再进一步的方案：所述固定轴设置在转盘的盘体边缘处。
与现有技术相比，本发明的有益效果是：
本发明采矿检测用的转动式煤炭压碎装置，使用时，将煤炭块通过加料管加入到内腔内，启动电机,电机带动第二转轴,第二转轴通过转盘配合固定内支撑杆实现上下来回拉动碾压头，第二转轴通过第二锥形齿和第一锥形齿带动第一齿轮转动，第一齿轮和第二齿轮相互啮合实现压碎管转动，进而达到压碎管带动煤炭块转动配合碾压头压碎煤炭块的目的，压碎效率高，煤炭压碎均匀，适宜采矿检测，同时可通过固定内支撑杆穿插在固定外套管内部的长度调整单次碾碎煤块的量。
附图说明

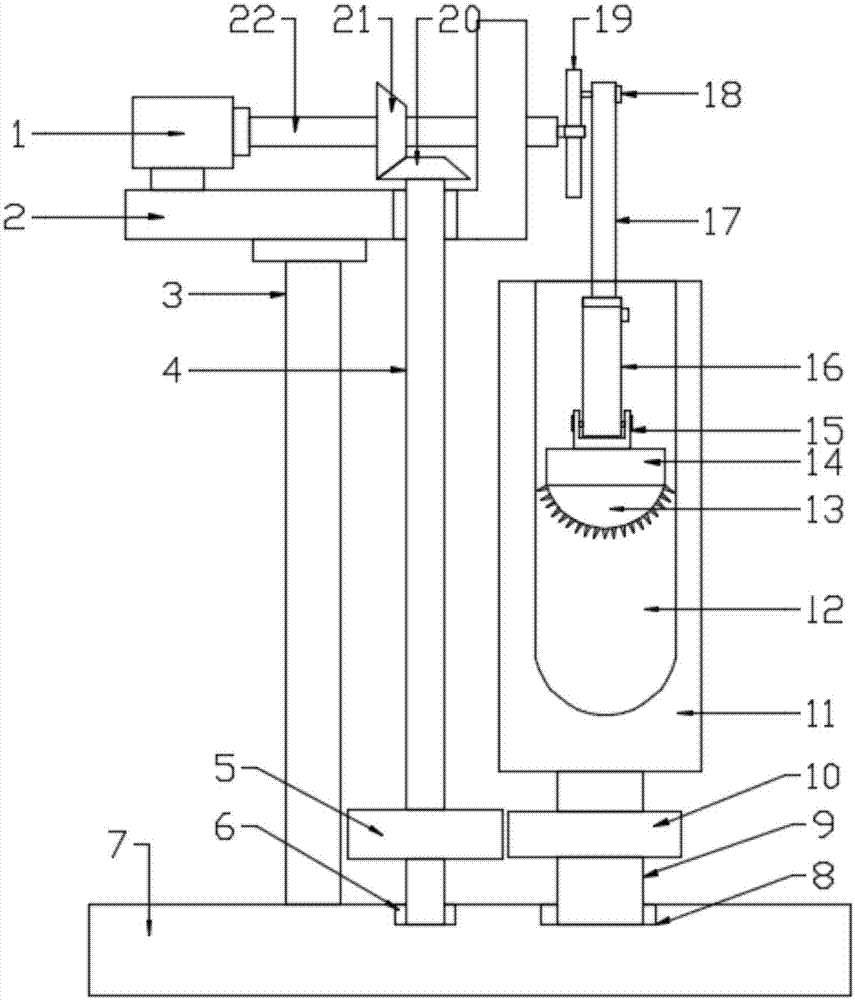

图1为一种采矿检测用的转动式煤炭压碎装置的结构示意图。
图2为一种采矿检测用的转动式煤炭压碎装置中转盘的右视结构示意图。
其中：电机1、固定板2、支撑柱3、第一转轴4、第一齿轮5、第一轴承6、支撑板7、第二轴承8、第二转轴9、第二齿轮10、压碎管11、内腔12、碾压头13、连接柱14、固定头15、固定外套管16、固定内支撑杆17、固定轴18、转盘19、第一锥形齿20、第二锥形齿21、第二转轴22。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1和图2，本发明实施例中，一种采矿检测用的转动式煤炭压碎装置，包括固定板2和压碎管11，所述固定板2下端固定有支撑柱3,支撑柱3下端固定在支撑板7上，固定板2上端通过固定柱固定有电机1,电机1右侧的输出轴轴上固定有第二转轴22,固定板2左侧配合第二转轴22设有凸沿，第二转轴22穿插通过凸沿且通过轴承固定，第二转轴22上设有第二锥形齿21,第二锥形齿21下端啮合有第一锥形齿20,第一锥形齿20下端固定在第一转轴4上，第一转轴4穿插通过固定板2,第一转轴4和固定板2之间通过第三轴承固定，第一转轴4上设有第一齿轮5,第一齿轮5设置在第一转轴4底部向上六分之一处，第一转轴4下端通过第一轴承6固定在支撑板7上，第二转轴22右侧固定有转盘19,所述压碎管11侧壁上设有加料管，压碎管11下端固定有第二转轴9,第二转轴9上设有第二齿轮10,第二齿轮10和第一齿轮5相互啮合，第二转轴9下端通过第二轴承8固定在支撑板7上，压碎管11内部设有内腔12,内腔12内部设有碾压头13,碾压头13设置成凸球型和内腔12底部配合设置为球型凹面，碾压头13下表面上设有阵列分布的粉碎刀，碾压头13上端固定在连接柱14上，连接柱14上端固定有固定头15,固定头15设置成U型，固定头15上端铰接有固定外套管16,固定外套管16上端套设有固定内支撑杆17，固定内支撑杆17和固定外套管16之间通过固定销固定，固定内支撑杆17上配合固定销设有阵列分布的限位孔，固定内支撑杆17通过固定轴18转动连接在转盘19上,固定轴18设置在转盘19的盘体边缘处，使用时，将煤炭块通过加料管加入到内腔12内，启动电机1,电机1带动第二转轴22,第二转轴22通过转盘19配合固定内支撑杆17实现上下来回拉动碾压头13，第二转轴22通过第二锥形齿21和第一锥形齿20带动第一齿轮5转动，第一齿轮5和第二齿轮10相互啮合实现压碎管11转动，进而达到压碎管11带动煤炭块转动配合碾压头13压碎煤炭块的目的，压碎效率高，煤炭压碎均匀，适宜采矿检测，同时可通过固定内支撑杆17穿插在固定外套管16内部的长度调整单次碾碎煤块的量。
本发明的工作原理是：本发明采矿检测用的转动式煤炭压碎装置，使用时，将煤炭块通过加料管加入到内腔内，启动电机,电机带动第二转轴,第二转轴通过转盘配合固定内支撑杆实现上下来回拉动碾压头，第二转轴通过第二锥形齿和第一锥形齿带动第一齿轮转动，第一齿轮和第二齿轮相互啮合实现压碎管转动，进而达到压碎管带动煤炭块转动配合碾压头压碎煤炭块的目的，压碎效率高，煤炭压碎均匀，适宜采矿检测，同时可通过固定内支撑杆穿插在固定外套管内部的长度调整单次碾碎煤块的量。
