技术领域
本发明涉及通信设备领域，具体是一种户外防风型通信机房。
背景技术
通信机房，即公用移动通信基站是无线电台站的一种形式，是指在有限的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台，基站是移动通信中组成蜂窝小区的基本单元，完成移动通信网和移动通信用户之间的通信和管理功能。现有的安装在野外通信机房在遇到大风的时候，通讯机房存在被风刮倒的危险，维修人员不能及时的到达事故现场，影从而响设备的正常工作，会造成电力事故的同时也威胁人们的生命财产安全，降低了通讯机房的安全性，因此我们提出一种户外防风型通信机房。
发明内容
本发明的目的在于提供一种户外防风型通信机房，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种户外防风型通信机房，包括遮雨板、支撑底座、防风扣件、壳体和挡风组件，所述遮雨板固定焊接在壳体上表面，所述遮雨板能够起到遮风挡雨的作用，所述壳体下方固定焊接在所述支撑底座上，其特征在于，所述支撑底座上表面两侧关于所述壳体对称设置防风扣件，所述支撑底座两端上部焊接引风板，所述壳体两侧壁对称安装挡风组件，所述壳体前侧对称设置两个门体。
作为本发明进一步的方案：所述防风扣件包括上防风板、基座、和下防风板，所述防风扣件上方设置上防风板，所述上防风板下表面中间位置固定焊接支撑杆，所述支撑杆下端螺栓固定安装在基座上部中间位置，所述基座两侧通过锁紧螺栓与支撑底座固定连接，所述上防风板和基座之间平行设置下防风板；所述防风扣件抵接所述引风板，所述引风板倾斜设置，且所述引风板内部设置弧形凹槽。
作为本发明再进一步的方案：所述挡风组件内腔上下均焊接水平导轨，所述挡风组件内部竖直设置外防风网和内防风网，所述外防风网远离壳体设置，所述内防风网靠近壳体设置；所述外防风网和内防风网材质均为玻璃纤维网格板，所述外防风网的网孔孔径大于所述内防风网的网孔孔径；所述外防风网和内防风网两端延伸至所述水平导轨内，且所述外防风网和内防风网端部均焊接缓冲弹簧，所述缓冲弹簧设置在所述水平导轨内，且所述水平导轨内中间位置焊接隔板，所述缓冲弹簧关于所述隔板对称设置，所述缓冲弹簧与所述隔板固定焊接；所述外防风网中间位置设置限位板，所述限位板的设置避免了防风网发生受外力而形变，所述防风网四角处安装铆钉。
作为本发明再进一步的方案：所述挡风组件上部设置消音组件，所述挡风组件与所述消音组件连通，所述消音组件内腔底部倾斜设置多个隔板，所述隔板上端偏离壳体倾斜设置；所述消音组件内顶部安装消音网。
与现有技术相比，本发明的有益效果是：所述下防风板能起到防风的作用，避免了风直接吹到壳体下部，进而保证了所述壳体的稳定，所述弧形凹槽的设置能够实现改变风的流向，且减少了对风的阻力，进而一定程度上降低了外界风对壳体的影响，所述缓冲弹簧的设置能够起到对所述外防风网和内防风网缓冲保护的作用，且所述外防风网和内防风网配合使用也具有防风的作用，所述外防风网和内防风网的设置能够起到充分防风的作用，避免了壳体受到冲击而出现损坏的情况；本发明具有支撑稳定的优点，避免了外界环境中风力过大对壳体造成损害，也间接的降低了电力事故发生的概率，节能环保，适合推广使用。
附图说明

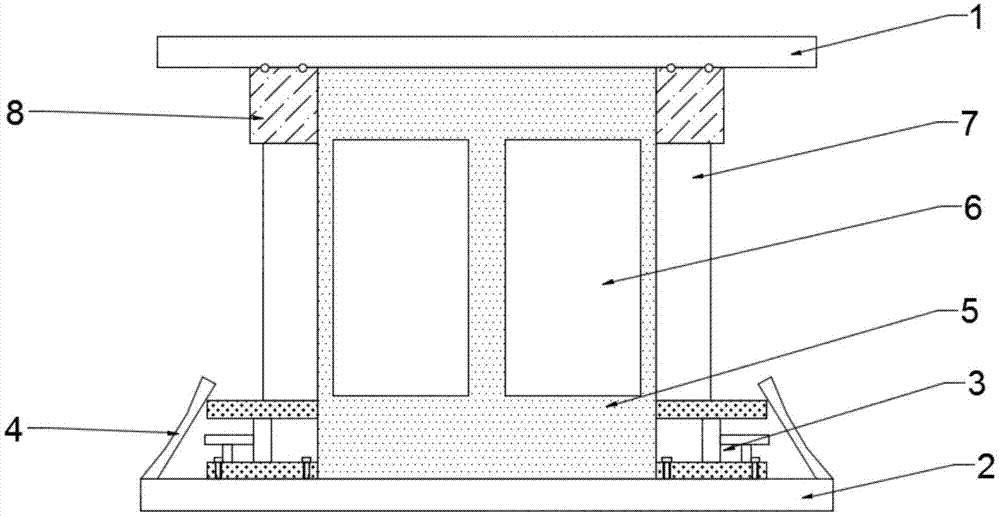

图1为户外防风型通信机房的结构示意图。
图2为户外防风型通信机房中防风扣件的结构示意图。
图3为户外防风型通信机房中挡风组件的结构示意图。
图4为户外防风型通信机房中外防风网的结构示意图。
图5为户外防风型通信机房中引风板的结构示意图。
图中：1-遮雨板、2-支撑底座、3-防风扣件、4-引风板、5-壳体、6-门体、7-挡风组件、8-消音组件、9-弧形凹槽、10-上防风板、11-基座、12-锁紧螺栓、13-下防风板、14-支撑杆、15-外防风网、16-水平导轨、17-内防风网、18-缓冲弹簧、19-隔板、20-限位板、21-隔板、22-消音网、23-铆钉。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
实施例1
请参阅图1～5，本发明实施例中，一种户外防风型通信机房，包括遮雨板1、支撑底座2、防风扣件3、壳体5和挡风组件7，所述遮雨板1固定焊接在壳体5上表面，所述遮雨板1能够起到遮风挡雨的作用，所述壳体5下方固定焊接在所述支撑底座2上，所述支撑底座2上表面两侧关于所述壳体5对称设置防风扣件3，所述支撑底座2两端上部焊接引风板4，所述壳体5两侧壁对称安装挡风组件7；
所述防风扣件3包括上防风板10、基座11、和下防风板13，所述防风扣件3上方设置上防风板10，所述上防风板10下表面中间位置固定焊接支撑杆14，所述支撑杆14下端螺栓固定安装在基座11上部中间位置，所述基座11两侧通过锁紧螺栓12与支撑底座2固定连接，所述上防风板10和基座11之间平行设置下防风板13，所述下防风板13也能起到防风的作用，避免了风直接吹到壳体5下部，进而保证了所述壳体5的稳定；
所述防风扣件3抵接所述引风板4，所述引风板4倾斜设置，且所述引风板4内部设置弧形凹槽9，所述弧形凹槽9的设置能够实现改变风的流向，且减少了对风的阻力，进而一定程度上降低了外界风对壳体5的影响；
所述挡风组件7内腔上下均焊接水平导轨16，所述挡风组件7内部竖直设置外防风网15和内防风网17，所述外防风网15远离壳体5设置，所述内防风网17靠近壳体5设置，且所述外防风网15和内防风网17材质均为玻璃纤维网格板，所述外防风网15的网孔孔径大于所述内防风网17的网孔孔径；
所述外防风网15和内防风网17两端延伸至所述水平导轨16内，且所述外防风网15和内防风网17端部均焊接缓冲弹簧18，所述缓冲弹簧18设置在所述水平导轨16内，且所述水平导轨16内中间位置焊接隔板19，所述缓冲弹簧18关于所述隔板19对称设置，所述缓冲弹簧18与所述隔板19固定焊接，所述缓冲弹簧18的设置能够起到对所述外防风网15和内防风网17缓冲保护的作用，且所述外防风网15和内防风网17配合使用也具有防风的作用，所述外防风网15和内防风网17的设置能够起到充分防风的作用，避免了壳体5受到冲击而出现损坏的情况；
所述外防风网15中间位置设置限位板20，所述限位板20的设置避免了防风网15发生受外力而形变，所述防风网15四角处安装铆钉23；
所述壳体5前侧对称设置两个门体6。
实施例2
如图3所示，本实施例中，所述挡风组件7上部设置消音组件8，所述挡风组件7与所述消音组件8连通，所述消音组件8内腔底部倾斜设置多个隔板21，所述隔板21上端偏离壳体5倾斜设置，所述消音组件8内顶部安装消音网22，所述消音网22的设置能够起到消音的作用，避免噪音过大形成噪音污染，本实施例中其他结构与实施例1相同。
本发明的工作原理是：所述弧形凹槽9的设置能够实现改变风的流向，且减少了对风的阻力，进而一定程度上降低了外界风对壳体5的影响，所述下防风板13也能起到防风的作用，避免了风直接吹到壳体5下部，进而保证了所述壳体5的稳定；本发明具有支撑稳定的优点，避免了外界环境中风力过大对壳体5造成损害，也间接的降低了电力事故发生的概率，节能环保，适合推广使用。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明创造和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
