技术领域
本发明涉及一种市政机械，具体是一种市政绿化带土壤治理装置。
背景技术
土壤污染防治是防止土壤遭受污染和对已污染土壤进行改良、治理的活动。土壤保护应以预防为主。预防的重点应放在对各种污染源排放进行浓度和总量控制;对农业用水进行经常性监测、监督，使之符合农田灌溉水质标准;合理施用化肥、农药，慎重使用下水污泥、河泥、塘泥;利用城市污水灌溉，必须进行净化处理;推广病虫草害的生物防治和综合防治，以及整治矿山防止矿毒污染等，城市里绿化带的土壤治理问题随着近年来的城市美化工程推进日益凸显。
目前现有的绿化带土壤治理大多依旧摆脱不了人工手动处理，消耗大量劳动力，且治理效果不佳。
发明内容
本发明的目的在于提供一种市政绿化带土壤治理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种市政绿化带土壤治理装置，包括装置本体；所述装置本体主要是由半圆锥齿轮、双向丝杆、压板、从动曲轴和筛板构成，所述装置本体上端设置驱动电机，驱动电机下端转动连接主动轴，主动轴下端固定连接半圆锥齿轮；所述半圆锥齿轮下端啮合锥齿轮，锥齿轮固定连接双向丝杆，双向丝杆端部轴承转动连接装置本体内壁，且双向丝杆两端分别螺纹连接螺纹套块，螺纹套块下端转动连接连杆上部，连杆下部转动连接压板上表面，压板右端滑动连接导向槽，导向槽固定连接装置本体右端内壁，压板左端固定连接隔断板，隔断板滑动连接导轨，导轨固定连接装置本体左端内壁；所述装置本体左端设置储料箱，储料箱下端右侧固定连接出料口，出料口连通装置本体内部；所述储料箱下端固定连接液压缸，液压缸右端固定连接装置本体，液压缸左端滑动连接活塞杆，活塞杆左端转动连接夹持环，且夹持环中部转动连接铰杆左端，铰杆右端转动连接液压缸左端；所述主动轴上端滚动连接传动带左端，传动带右端滚动连接从动曲轴上部，从动曲轴端部轴承转动连接装置本体，从动曲轴折曲处左端套接推杆右端，推杆左端转动连接筛板右端；所述筛板下方设置导向板，导向板固定连接装置本体，左右两端的导向板中部设置卸土口，卸土口固定连接装置本体，且卸土口下端设置排土管，排土管固定连接固定板，固定板上端滑动连接滑槽，滑槽固定连接装置本体下端，固定板两端转动连接助力杆端部，助力杆另一端部转动连接滚轮，滚轮转动连接装置本体底部；所述从动曲轴折曲处右端套接拉杆左端，拉杆右端转动连接塞板，塞板滑动连接喷水腔内壁，喷水腔下部固定连接装置本体，喷水腔上端设置水罐，水罐固定连接装置本体，且水罐下端连通导液管，导液管下端固定连接单向阀，单向阀连通喷水腔上端右端，喷水腔右端连通出水管上部，出水管下端固定连接喷头。
作为本发明进一步的方案：所述筛板表面均匀设置多个滤孔，筛板插接装置本体内部。
作为本发明再进一步的方案：所述储料箱上端固定连接进料口。
作为本发明再进一步的方案：所述驱动电机电性连接电源，驱动电机上端固定连接电机基座，电机基座螺栓固定连接装置本体。
作为本发明再进一步的方案：所述水罐上端右侧设置加液口。
作为本发明再进一步的方案：所述从动曲轴中部套接稳固梁，稳固梁左端固定连接装置本体。
作为本发明再进一步的方案：所述导液管上端转动连接阀门。
作为本发明再进一步的方案：所述喷头下端设置多个细小喷嘴，喷头固定连接装置本体。
与现有技术相比，本发明的有益效果是：该装置通过半圆锥齿轮带动双向丝杆7往复正反转动进而带动压板上下移动将土壤和药剂碾压粉碎，且在碾压粉碎的同时通过从动曲轴带动筛板往复左右移动混合筛分土壤和药剂的混合物，移动滚轮带动固定板往复左右移动实现间歇排料。该装置结构设计合理适用，大大提升了市政绿化带的土壤治理效率，有利于环境保护，提升城市形象。
附图说明

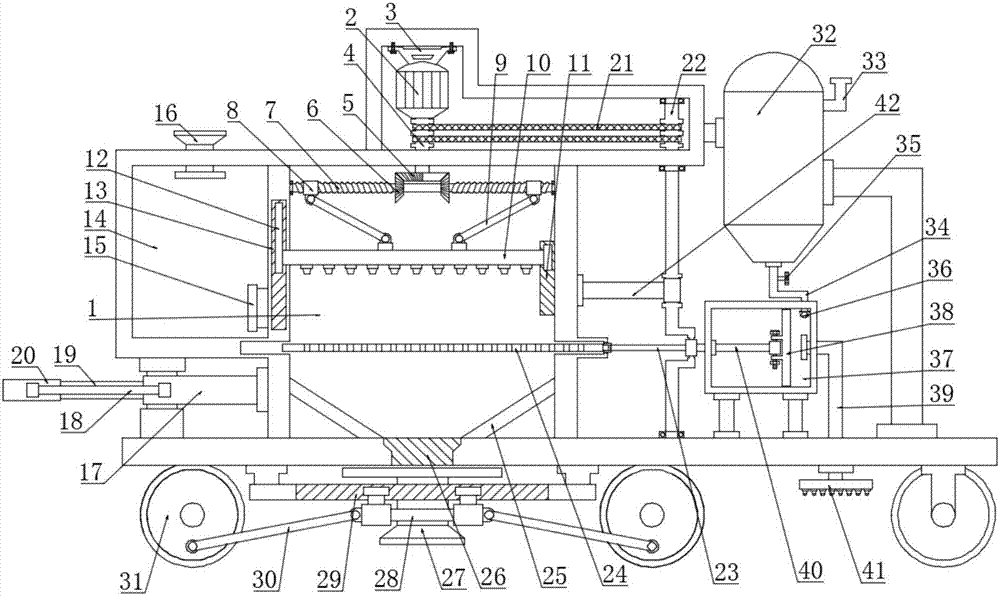

图1为市政绿化带土壤治理装置的结构示意图。
图2为市政绿化带土壤治理装置中液压缸和夹持环的俯视图。
图3为市政绿化带土壤治理装置中固定板和滑槽的结构示意图。
图4为市政绿化带土壤治理装置中喷水腔和塞板的结构示意图。
图中：1-装置本体；2-驱动电机；3-电机基座；4-主动轴；5-半圆锥齿轮；6-锥齿轮；7-双向丝杆；8-螺纹套块；9-连杆；10-压板；11-导向槽；12-隔断板；13-导轨；14-储料箱；15-出料口；16-进料口；17-液压缸；18-铰杆；19-活塞杆；20-夹持环；21-传动带；22-从动曲轴；23-推杆；24-筛板；25-导向板；26-卸土口；27-排土管；28-固定板；29-滑槽；30-助力杆；31-滚轮；32-水罐；33-加液口；34-导液管；35-阀门；36-单向阀；37-喷水腔；38-塞板；39-出水管；40-拉杆；41-喷头；42-稳固梁。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1～4，本发明实施例中，一种市政绿化带土壤治理装置，包括装置本体1；所述装置本体1主要是由半圆锥齿轮5、双向丝杆7、压板10、从动曲轴22和筛板24构成；所述装置本体1上端设置驱动电机2，驱动电机2电性连接电源，驱动电机2上端固定连接电机基座3，电机基座3螺栓固定连接装置本体1，驱动电机2下端转动连接主动轴4，主动轴4下端固定连接半圆锥齿轮5，将驱动电机2连接电源驱动主动轴4转动进而带动半圆锥齿轮5转动；所述半圆锥齿轮5下端啮合锥齿轮6，锥齿轮6固定连接双向丝杆7，双向丝杆7端部轴承转动连接装置本体1内壁，且双向丝杆7两端分别螺纹连接螺纹套块8，螺纹套块8下端转动连接连杆9上部，连杆9下部转动连接压板10上表面，压板10右端滑动连接导向槽11，导向槽11固定连接装置本体1右端内壁，压板10左端固定连接隔断板12，隔断板12滑动连接导轨13，导轨13固定连接装置本体1左端内壁，半圆锥齿轮5一半有齿另一半无齿，双向丝杆7左右两端螺纹旋向相反，转动的半圆锥齿轮5通过间歇啮合左右两端锥齿轮6带动双向丝杆7往复正反转动，双向丝杆7带动螺纹套块8往复左右移动进而驱动连杆9带动压板10往复上下移动。
所述装置本体1左端设置储料箱14，储料箱14上端固定连接进料口16，储料箱14下端右侧固定连接出料口15，出料口15连通装置本体1内部，储料箱14内储放带治理的土壤和土壤消毒剂，土壤消毒剂是一种低毒广谱性杀菌农药，具有内吸和传导性，通过对病原菌的侵蚀作用达到杀菌防病的目的，往复上下移动的压板10带动隔断板12往复上下移动，当隔断板12向下移动时将出料口15封死，隔断板12向上移动时将储料箱14与装置本体1内部连通，通过隔断板12上下运动实现将储料箱14内的待修复土壤和土壤消毒剂间歇输送至装置本体1内部。
所述储料箱14下端固定连接液压缸17，液压缸17右端固定连接装置本体1，液压缸17左端滑动连接活塞杆19，活塞杆19左端转动连接夹持环20，且夹持环20中部转动连接铰杆18左端，铰杆18右端转动连接液压缸17左端，通过控制液压缸17内部油液压强带动活塞杆19左右移动，在铰杆18的作用下带动夹持环20张开或关闭，夹持环20与牵引车连接拉动装置本体1移动。
所述主动轴7上端滚动连接传动带21左端，传动带21右端滚动连接从动曲轴22上部，从动曲轴22端部轴承转动连接装置本体1，从动曲轴22中部套接稳固梁42，稳固梁42左端固定连接装置本体1，从动曲轴22折曲处左端套接推杆23右端，推杆23左端转动连接筛板24右端，筛板24表面均匀设置多个滤孔，筛板24插接装置本体1内部，转动的主动轴4通过传动带21带动从动曲轴22跟随转动进而驱动推杆23带动筛板24往复左右移动，间歇进入装置本体1内部的待治理土壤和土壤消毒剂混合物进入筛板24内，筛板24左右移动，压板10上下移动将待治理土壤和土壤消毒剂混合物充分碾压粉碎混匀，其中颗粒较小的混合物通过滤孔落入筛板24下方，颗粒较大的混合物滞留在筛板24上继续粉碎混合；所述筛板24下方设置导向板25，导向板25固定连接装置本体1，左右两端的导向板25中部设置卸土口26，卸土口26固定连接装置本体1，且卸土口26下端设置排土管27，排土管28固定连接固定板28，固定板28上端滑动连接滑槽29，滑槽29固定连接装置本体1下端，固定板28两端转动连接助力杆30端部，助力杆30另一端部转动连接滚轮31，滚轮31转动连接装置本体1底部，牵引车拉动装置本体1移动带动滚轮31转动进而驱动助力杆30推动固定板28左右移动使得排土管27间歇连通卸土口26，从筛板24落下的细小混合物经排土管27间歇排出。
所述从动曲轴22折曲处右端套接拉杆40左端，拉杆40右端转动连接塞板38，塞板38滑动连接喷水腔37内壁，喷水腔37下部固定连接装置本体1，喷水腔37上端设置水罐32，水罐32固定连接装置本体1，水罐32上端右侧设置加液口33，且水罐32下端连通导液管34，导液管34上端转动连接阀门35，导液管34下端固定连接单向阀36，单向阀36连通喷水腔37上端右端，喷水腔37右端连通出水管39上部，出水管39下端固定连接喷头41，喷头41下端设置多个细小喷嘴，喷头41固定连接装置本体1，转动的从动曲轴22通过拉杆40带动塞板38往复左右移动挤压喷水腔37内部的水液，当塞板38向左移动时，喷水腔37内的水液不能通过单向阀36，水液经出水管39流入喷头41处，水液被塞板38挤压从喷头41高速喷出浸润土壤和土壤消毒剂加快治理防止扬尘。
本发明的工作原理是：将驱动电机2连接电源驱动主动轴4转动进而带动半圆锥齿轮5转动，转动的半圆锥齿轮5通过间歇啮合左右两端锥齿轮6带动双向丝杆7往复正反转动，双向丝杆7带动螺纹套块8往复左右移动进而驱动连杆9带动压板10往复上下移动，储料箱14内储放带治理的土壤和土壤消毒剂，土壤消毒剂是一种低毒广谱性杀菌农药，具有内吸和传导性，通过对病原菌的侵蚀作用达到杀菌防病的目的，往复上下移动的压板10带动隔断板12往复上下移动，当隔断板12向下移动时将出料口15封死，隔断板12向上移动时将储料箱14与装置本体1内部连通，通过隔断板12上下运动实现将储料箱14内的待修复土壤和土壤消毒剂间歇输送至装置本体1内部，通过控制液压缸17内部油液压强带动活塞杆19左右移动，在铰杆18的作用下带动夹持环20张开或关闭，夹持环20与牵引车连接拉动装置本体1移动，筛板24表面均匀设置多个滤孔，筛板24插接装置本体1内部，转动的主动轴4通过传动带21带动从动曲轴22跟随转动进而驱动推杆23带动筛板24往复左右移动，间歇进入装置本体1内部的待治理土壤和土壤消毒剂混合物进入筛板24内，筛板24左右移动，压板10上下移动将待治理土壤和土壤消毒剂混合物充分碾压粉碎混匀，其中颗粒较小的混合物通过滤孔落入筛板24下方，颗粒较大的混合物滞留在筛板24上继续粉碎混合，牵引车拉动装置本体1移动带动滚轮31转动进而驱动助力杆30推动固定板28左右移动使得排土管27间歇连通卸土口26，从筛板24落下的细小混合物经排土管27间歇排出，转动的从动曲轴22通过拉杆40带动塞板38往复左右移动挤压喷水腔37内部的水液，当塞板38向左移动时，喷水腔37内的水液不能通过单向阀36，水液经出水管39流入喷头41处，水液被塞板38挤压从喷头41高速喷出浸润土壤和土壤消毒剂加快治理防止扬尘。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
