技术领域
本发明涉及土壤修复技术领域,更具体地说,它涉及一种土壤土块修复前的连续性的破碎打散装置。
背景技术
随着我国经济、工业的不断发展,我国的综合实力不断提高,但是伴随而来的污染问题也越来越严重,其中土壤污染是越来越突出的污染问题。为了解决土壤污染的问题,目前采用的方法为生物修复法和农业耕作修复法,其中生物法是在被污染的土壤内添加生物菌种,通过生物菌种分解土壤内的有害物质;而农业耕作法则是直接在污染的土地上种植相应的农作物,通过农作物的吸收利用去除其中的有害物质。但随着工业产业的不断发展,所产生的污染物质也越来越多,且一些污染物质无法通过生物法或农业耕作法进行降解或分解,导致无法完成对有毒土壤的处理。
目前采用向待修复的土壤中添加需要药液去除其中的有害物质,但是土壤在修复的过程中,由于大颗粒的土壤或土块难以充分与药液结合,将导致土壤的修复效果差,修复效果不明显;现有的针对土壤修复的设备缺乏必要的筛选及粉碎装置,需要额外加工作业,降低土壤修复的效率,多个电机独立操作,增加了安装成本及操作成本。因此,需要一种土壤土块修复前的连续性的破碎打散装置,以解决土壤修复中土块打散的操作问题。
发明内容
针对现有技术存在的不足,本发明的目的在于提供一种土壤土块修复前的连续性的破碎打散装置,以解决上述背景技术中提出的问题。
为实现上述目的,本发明提供如下技术方案:
一种土壤土块修复前的连续性的破碎打散装置,包括打散箱体、安装在打散箱体内部的打散机构、设置在打散箱体一端的进料机构以及安装在打散箱体底部的集料箱,打散箱体内部设置为分散腔,打散机构安装在分散腔中,打散机构由封端环、连杆、定位环和破碎清扫杆组成,封端环固定在连杆的两端,两个封端环平行设置且在两个封端环之间连接有若干根连杆,若干根连杆沿封端环周向上等间距分布,在若干根连杆上穿设有若干定位环,定位环与连杆固定连接,在定位环外侧连接有若干破碎清扫杆;进料机构安装在打散箱体的一端,进料机构由固定杆、内导流筋、进料滚筒、加料斗、固定盘和导料斜披组成。
进一步,所述破碎清扫杆为金属杆且焊接在定位环外侧壁上,破碎清扫杆外端与打散箱体内壁平齐。
进一步,所述进料滚筒转动设置在打散箱体的一端,进料滚筒和打散箱体之间设置有若干滚珠,若干滚珠沿两者之间的轨道滚动,且进料滚筒和打散箱体之间设置有密封圈。
进一步,在进料滚筒内壁上设有内导流筋,内导流筋呈螺旋状分布,在进料滚筒内壁上焊接有固定杆,固定杆连接固定盘,固定盘连接旋转轴,旋转轴通过固定架连接打散机构的封端环。
进一步,所述加料斗焊接在打散箱体的一端,加料斗底部通过导料斜披与进料滚筒内部连通。
进一步,所述的打散机构另一端的封端环通过固定架连接驱动轴的一端,驱动轴另一端穿出打散箱体连接伺服电机的电机轴,在打散箱体外部的驱动轴上焊接有链轮一,链轮一通过链条连接链轮二,链轮二焊接在从动轴的一端,从动轴另一端穿设在集料箱内且其上焊接有推料叶片,推料叶片为螺旋叶片。
进一步,所述集料箱安装在基座上,集料箱与打散箱体之间安装有筛板,筛板上均设有若干筛孔,筛孔连通分散腔和集料箱内的集料腔。
进一步,所述集料箱的一端安装有出料斗。
综上所述,本发明与现有技术相比具有以下有益效果:
在本发明的进料滚筒与打散机构之间安装滚珠,将两者的摩擦力转换为滚动摩擦力,有利于进料滚筒的平稳转动;在伺服电机的驱动下,操作方便快捷,联动效果好,适用于土块连续性的进料、打散、筛选以及排出操作的进行,工作效率高,若干分散的破碎清扫杆提高与土块接触及打散的效率。
为更清楚地阐述本发明的结构特征和功效,下面结合附图与具体实施例来对本发明进行详细说明。
附图说明

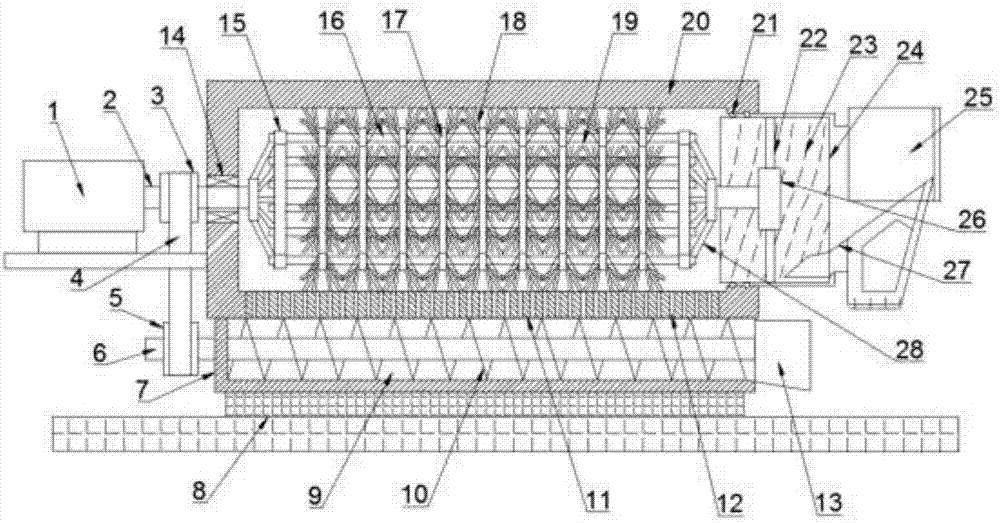

图1为本发明的结构示意图。
图2为本发明的打散机构的破碎清扫杆的结构示意图。
图3为本发明中进料滚筒的截面示意图。
附图标记:1-伺服电机、2-驱动轴、3-链轮一、4-链条、5-链轮二、6-从动轴、7-集料箱、8-基座、9-集料腔、10-推料叶片、11-筛板、12-筛孔、13-出料斗、14-密封轴套、15-封端环、16-连杆、17-定位环、18-破碎清扫杆、19-分散腔、20-打散箱体、21-滚珠、22-固定杆、23-内导流筋、24-进料滚筒、25-加料斗、26-固定盘、27-导料斜披、28-固定架、29-旋转轴。
具体实施方式
下面结合附图和具体实施例对本发明的技术方案做进一步的说明。
参见图1-3,一种土壤土块修复前的连续性的破碎打散装置,包括打散箱体20、安装在打散箱体20内部的打散机构、设置在打散箱体20一端的进料机构以及安装在打散箱体20底部的集料箱7,所述的打散箱体20内部设置为分散腔19,打散机构安装在分散腔19中,打散机构由封端环15、连杆16、定位环17和破碎清扫杆18组成,封端环15固定在连杆16的两端,两个封端环15平行设置且在两个封端环15之间连接有若干根连杆16,若干根连杆16沿封端环15周向上等间距分布,在若干根连杆16上穿设有若干定位环17,定位环17与连杆16固定连接,在定位环17外侧连接有若干破碎清扫杆18,破碎清扫杆18为金属杆且焊接在定位环17外侧壁上,破碎清扫杆18外端与打散箱体20内壁平齐。
所述的进料机构安装在打散箱体20的一端,进料机构由固定杆22、内导流筋23、进料滚筒24、加料斗25、固定盘26和导料斜披27组成,进料滚筒24转动设置在打散箱体20的一端,进料滚筒24和打散箱体20之间设置有若干滚珠21,若干滚珠21沿两者之间的轨道滚动,且进料滚筒24和打散箱体20之间设置有密封圈,滚珠21将两者之间的摩擦力转换为滚动摩擦力,有利于进料滚筒24的平稳转动;在进料滚筒24内壁上设有内导流筋23,内导流筋23呈螺旋状分布,在进料滚筒24滚动时,有利于将其内土块向打散箱体20内部推送;在进料滚筒24内壁上焊接有固定杆22,固定杆22连接固定盘26,固定盘26连接旋转轴29,旋转轴29通过固定架28连接打散机构的封端环15,从而使进料滚筒24与打散机构同步驱动旋转。
所述加料斗25焊接在打散箱体20的一端,加料斗25底部通过导料斜披27与进料滚筒24内部连通,加料斗25内加入的土块沿导料斜披27流入进料滚筒24内,在进料滚筒24滚动下由其内壁上的内导流筋23推送至打散箱体20的分散腔19中。
所述的打散机构另一端的封端环15通过固定架28连接驱动轴2的一端,驱动轴2另一端穿出打散箱体20连接伺服电机1的电机轴,在打散箱体20外部的驱动轴2上焊接有链轮一3,链轮一3通过链条4连接链轮二5,链轮二5焊接在从动轴6的一端,从动轴6另一端穿设在集料箱7内且其上焊接有推料叶片10,推料叶片10为螺旋叶片,当从动轴6随驱动轴2旋转时,推料叶片10将集料箱7内土块推送至集料箱7一端的出料斗13排出。
所述集料箱7安装在基座8上,集料箱7与打散箱体20之间安装有筛板11,筛板11上均设有若干筛孔12,筛孔12连通分散腔19和集料箱7内的集料腔9,土块进入分散腔19后由高速旋转的打散机构的破碎清扫杆18打散并与封端环15、连杆16和定位环17撞击粉碎,经过筛孔12筛选后进入集料腔9并由推料叶片10推送至出料斗13排出,操作方便快捷,联动效果好,适用于土块连续性的进料、打散、筛选以及排出操作的进行,工作效率高,若干分散的破碎清扫杆18提高与土块接触及打散的效率。
以上结合具体实施例描述了本发明的技术原理,仅是本发明的优选实施方式。本发明的保护范围并不仅局限于上述实施例,凡属于本发明思路下的技术方案均属于本发明的保护范围。本领域的技术人员不需要付出创造性的劳动即可联想到本发明的其它具体实施方式,这些方式都将落入本发明的保护范围之内。
