技术领域
本发明涉及宠物玩具技术领域，具体是一种拨动式电动宠物玩具球。
背景技术
随着人们生活水平的提高，越来越多的人喜欢养宠物，例如宠物狗宠物猫等，球类玩具是比较受到宠物喜爱的玩具。现有的宠物球，功能比较单一，主人需要不停的拨动或者投掷玩具球与宠物互动；若平时主人有其他事情不能与宠物玩耍时，宠物会比较无聊，现在并没有能自行滚动的玩具球。
为了解决上述问题，现在提供一种拨动式电动宠物玩具球。
发明内容
本发明的目的在于提供一种拨动式电动宠物玩具球，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种拨动式电动宠物玩具球，包括球体，所述球体为空心结构，球体内部中间位置设有转动轴，转动轴与球体的直线重合，转动轴左右两端对称设有一号固定板和二号固定板，一号固定板和二号固定板两侧通过定位杆与球体内壁连接固定，这种定位杆的设置也有助于提高球体的力学性能，所述一号固定板和二号固定板上设有与转动轴相配合的固定轴承，所述转动轴右端穿过一号固定板，并且与直流电机的输出端连接，直流电机通过螺栓固定在一号固定板上，所述转动轴上穿设有转动盘，转动盘与球体的赤道面重合，所述转动盘所在赤道面的球体内侧设有两个导向夹板，两个导向夹板之间构成了滑动通道，滑动通道中配合设有重物球，所述导向夹板上设有限制重物球滚出的限位挡板，所述转动板侧面设有一个拨动杆，拨动杆外端部设有位于滑动通道中的拨动块，所述球体外侧设有保护层，所述保护层上均匀分布有若干个荧光块。
作为本发明进一步的方案：所述球体上设有蓄电箱，蓄电箱中配合设有蓄电池和控制钮，控制钮外侧设有缓冲层。
作为本发明进一步的方案：所述控制钮所在的球体表面设有标记块。
作为本发明进一步的方案：所述保护层采用棉布制成。
作为本发明进一步的方案：所述球体内壁还固定有配重块，配重块与蓄电池的连线垂直转动盘所在的赤道面。
作为本发明进一步的方案：所述重物球为不锈钢材料制成。
作为本发明进一步的方案：所述蓄电池为锂电池，蓄电池上设有充电插孔。
与现有技术相比，本发明的有益效果是：本发明结构简单、合理，在直流电机的带动下，拨动杆带动拨动块转动，进而推动重物球在滑动通道中滚动，这样就会改变球体重心位置，从而使得球体发生转动，进而吸引宠物，从而解决了现有装置存在的弊端，实用性强。
附图说明

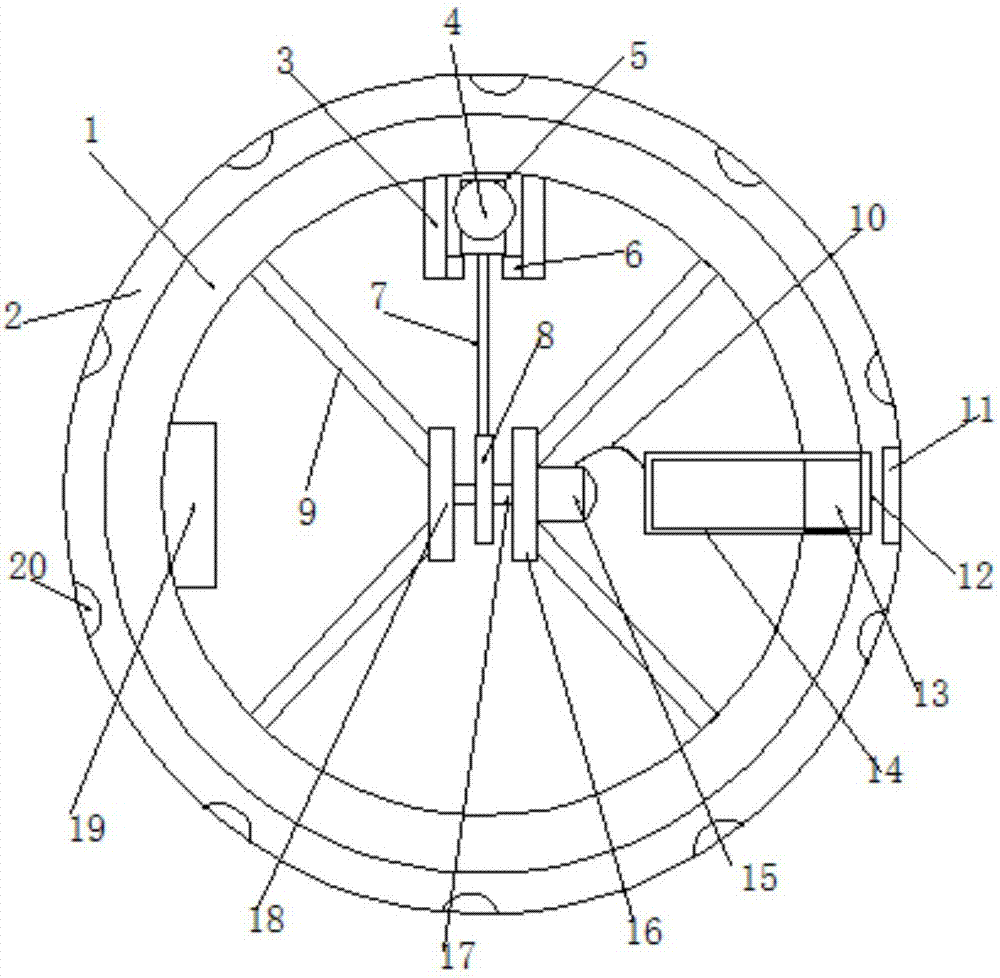

图1为本发明的结构示意图。
图2为本发明中拨动板的结构示意图
其中：球体1、保护层2、导向夹板3、重物球4、拨动块5、限位挡块6、拨动杆7、转动盘8、定位杆9、导线10、标记块11、缓冲垫12、控制钮13、蓄电池14、直流电机15、一号固定板16、转动轴17、二号固定板18、配重块19、荧光块20、矩形板51、安装孔52、固定轴53、滚动轮54。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-2，本发明实施例中，一种拨动式电动宠物玩具球，包括球体1，所述球体1为空心结构，球体1内部中间位置设有转动轴17，转动轴17与球体1的直线重合，转动轴17左右两端对称设有一号固定板16和二号固定板18，一号固定板16和二号固定板18两侧通过定位杆9与球体1内壁连接固定，这种定位杆9的设置也有助于提高球体1的力学性能，所述一号固定板16和二号固定板18上设有与转动轴17相配合的固定轴承，所述转动轴17右端穿过一号固定板16，并且与直流电机15的输出端连接，直流电机15通过螺栓固定在一号固定板16上，所述转动轴17上穿设有转动盘8，转动盘8与球体1的赤道面重合，所述转动盘8所在赤道面的球体1内侧设有两个导向夹板3，两个导向夹板3之间构成了滑动通道，滑动通道中配合设有重物球4，所述导向夹板3上设有限制重物球4滚出的限位挡板6，所述转动板8侧面设有一个拨动杆7，拨动杆7外端部设有位于滑动通道3中的拨动块5，在直流电机15的带动下，拨动杆7带动拨动块5转动，进而推动重物球4在滑动通道中滚动，这样就会改变球体1重心位置，从而使得球体1发生转动，进而吸引宠物，从而解决了现有装置存在的弊端，所述重物球4为不锈钢材料制成，所述球体1上设有蓄电箱，蓄电箱中配合设有蓄电池14和控制钮13，控制钮13外侧设有缓冲层12，控制钮13所在的球体1表面设有标记块11，标记块11的作用是方便人们找到控制钮13的位置，所述球体1内壁还固定有配重块19，配重块19与蓄电池14的连线垂直转动盘8所在的赤道面，配重块19的作用是使得球体1的重量对称，所述球体1外侧设有保护层2，保护层2采用棉布制成，所述保护层2上均匀分布有若干个荧光块20，荧光块20在夜间可以发光，进而方便宠物在夜间玩耍，所述蓄电池14为锂电池，蓄电池14上设有充电插孔，所述拨动块5为矩形板51，矩形板51上设有安装孔52，安装孔中设有滚动轮54，滚动轮54两侧通过固定轴53与矩形板连接固定，这样拨动块5在推动重物球时，滚动轮54会发生转动，从而将滑动摩擦转换成滚动摩擦，从而有助于提高装置的使用寿命。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
