技术领域
本发明涉及手机壳领域，具体是一种防火灾的救生用手机壳。
背景技术
我们如今的生活中，居住的越来越密集，虽然在一些意外情况的应急措施上以及基础建设上已经做到了显著的提高，但是每年还是会有很多人在火灾中丧生。
火灾中出现意外，很多都是在烟雾中无法呼吸造成死亡，很多人都在突发情况下缺乏自我保护，这时候，我们就需要一种便于携带甚至是随时携带的救生用具。
现有技术中，手机是我们如今几乎人手一个随身携带的必要物品，手机壳也是为了保护手机所常用的配套组件，然而普通的手机壳除了对手机保护或是辅助使用手机以外并无特殊用途。
发明内容
本发明的目的在于提供一种防火灾的救生用手机壳，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种防火灾的救生用手机壳，包括手机壳、摄像头孔和功能孔，所述手机壳背面左侧贯穿设置有摄像头孔，所述手机壳右端贯穿设置有功能孔，所述手机壳背面位于所述摄像头孔右侧连接设置有外壳，所述手机壳背面位于所述外壳范围内嵌入设置有护目镜片，所述手机壳背面左端连接设置有左弹性带，所述手机壳背面右端位于所述外壳中连接设置有右弹性带，所述外壳内贴合上表面连接设置有防烟垫层，所述外壳两侧内壁位于所述防烟垫层下方对称连接设置有弹性绑带。
作为本发明进一步的方案：所述手机壳为阻燃硅胶材质的长方形浅盆状结构，所述手机壳正面开口向内收缩形成内侧环形的凹槽。
作为本发明进一步的方案：所述外壳采用阻燃硅胶材质制成，所述外壳通过α-氰基丙烯酸乙酯为主要组成的胶黏剂粘贴固定在所述手机壳背面，所述外壳上表面均有均匀分布的贯穿透气孔。
作为本发明进一步的方案：所述护目镜片在所述手机壳背面对称依照人脸双目普遍适应距离分布设置，所述护目镜片边缘和所述手机壳边缘粘贴固定。
作为本发明进一步的方案：所述左弹性带和所述右弹性带均选用弹性尼龙绳且末端嵌入所述手机壳中粘结固定形成环状。
作为本发明进一步的方案：所述防烟垫层由双层精梳棉布填充活性炭组成，所述防烟垫层贴合设置有多组，所述防烟垫层边缘缝制固定在所述外壳内壁。
作为本发明进一步的方案：所述弹性绑带采用单股尼龙绳材质制成。
与现有技术相比，本发明的有益效果是：在平时，可以将手机卡在手机壳正面开口内，手机边缘卡在手机壳内侧的凹槽中固定，手机的扬声器外放、充电插口和耳机插孔等部位和功能孔对应，手机的摄像头和摄像头孔对齐，这样本装置可以作为普通手机壳使用，手机壳和外壳的材质能够起到缓冲保护手机的作用，同时外壳也可以便于手持，左弹性带可以作为手机挂绳使用，使用中更加方便；在有火灾情况下，受灾处温度升高，甚至会有浓烟，此时外壳和手机壳的粘贴处所使用的胶黏剂在高温下会松动，便于将外壳从手机壳上取下，如果没有高温情况，也可以通过外力将外壳强行从手机壳上取下，此时将外壳两侧内壁上的弹性绑带配合绑在脖子上，口部对准防烟垫层，即可将外壳作为口罩使用，通过外壳上的透气孔呼吸，防烟垫层可以有效去杂过滤，能够尽可能的过滤去除烟雾影响；同时将左弹性带和右弹性带分别挂在耳朵上，眼睛对准护目镜片，手机壳此时可以作为护目镜使用，便于在烟雾中眼睛保持可视状态，便于逃生；装置结构简单，作为手机壳使用也便于随身携带，使用方便快捷，能够有效提高在火灾中的自救能力。
附图说明

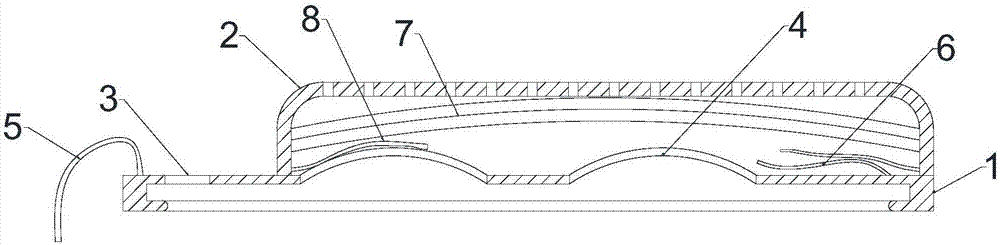

图1为一种防火灾的救生用手机壳的结构示意图。
图2为一种防火灾的救生用手机壳中手机壳的俯视图。
图3为一种防火灾的救生用手机壳的使用示意图。
图中：1-手机壳，2-外壳，3-摄像头孔，4-护目镜片，5-左弹性带，6-右弹性带，7-防烟垫层，8-弹性绑带，9-功能孔。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1～3，本发明实施例中，一种防火灾的救生用手机壳，包括手机壳1、摄像头孔3和功能孔9，所述手机壳1为阻燃硅胶材质的长方形浅盆状结构，所述手机壳1正面开口向内收缩形成内侧环形的凹槽，所述手机壳1背面左侧贯穿设置有摄像头孔3，所述手机壳1右端贯穿设置有功能孔9，所述摄像头孔3用于手机后置摄像头使用，所述功能孔9用于手机的扬声器外放、充电插口和耳机插孔等连通使用，所述手机壳1背面位于所述摄像头孔3右侧连接设置有外壳2，所述外壳2采用阻燃硅胶材质制成，所述外壳2通过α-氰基丙烯酸乙酯为主要组成的胶黏剂粘贴固定在所述手机壳1背面，所述外壳2上表面均有均匀分布的贯穿透气孔，所述手机壳1背面位于所述外壳2范围内嵌入设置有护目镜片4，所述护目镜片4在所述手机壳1背面对称依照人脸双目普遍适应距离分布设置，所述护目镜片4边缘和所述手机壳1边缘粘贴固定，所述手机壳1背面左端连接设置有左弹性带5，所述手机壳1背面右端位于所述外壳2中连接设置有右弹性带6，所述左弹性带5和所述右弹性带6均选用弹性尼龙绳且末端嵌入所述手机壳1中粘结固定形成环状，所述左弹性带5和所述右弹性带6均可以套在耳朵上从而将所述手机壳1作用护目镜使用，所述外壳2内贴合上表面连接设置有防烟垫层7，所述防烟垫层7由双层精梳棉布填充活性炭组成，所述防烟垫层7贴合设置有多组，所述防烟垫层7边缘缝制固定在所述外壳2内壁，所述外壳2两侧内壁位于所述防烟垫层7下方对称连接设置有弹性绑带8，所述弹性绑带8采用单股尼龙绳材质制成，两侧的所述弹性绑带8能够配合缠绕绑在脖子处，从而使所述外壳2作为口罩使用。
本发明的工作原理是：在平时，可以将手机卡在手机壳1正面开口内，手机边缘卡在手机壳1内侧的凹槽中固定，手机的扬声器外放、充电插口和耳机插孔等部位和功能孔9对应，手机的摄像头和摄像头孔3对齐，这样本装置可以作为普通手机壳使用，手机壳1和外壳2的材质能够起到缓冲保护手机的作用，同时外壳2也可以便于手持，左弹性带5可以作为手机挂绳使用，使用中更加方便；在有火灾情况下，受灾处温度升高，甚至会有浓烟，此时外壳2和手机壳1的粘贴处所使用的胶黏剂在高温下会松动，便于将外壳2从手机壳1上取下，如果没有高温情况，也可以通过外力将外壳2强行从手机壳1上取下，此时将外壳2两侧内壁上的弹性绑带8配合绑在脖子上，口部对准防烟垫层7，即可将外壳2作为口罩使用，通过外壳2上的透气孔呼吸，防烟垫层7可以有效去杂过滤，能够尽可能的过滤去除烟雾影响；同时将左弹性带5和右弹性带6分别挂在耳朵上，眼睛对准护目镜片4，手机壳1此时可以作为护目镜使用，便于在烟雾中眼睛保持可视状态，便于逃生；装置结构简单，作为手机壳使用也便于随身携带，使用方便快捷，能够有效提高在火灾中的自救能力。
本发明使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
