技术领域
本发明涉及一种显示器电源，具体是一种计算机显示器电源控制器。
背景技术
计算机是日常生活中常用的办公和娱乐工具，能够极大的方便人们的工作并且给人们的业余生活带来极大的乐趣，计算机分为主机和显示器，一般情况而言，显示器和主机为分开供电的方式，现有的计算机显示器大多采用液晶显示屏，现有技术中对计算机显示器的供电大多较为粗糙，仅采用变压器进行降压后直接供电，其电压的稳定性较差，间接的影响到显示器的使用寿命。
发明内容
本发明的目的在于提供一种计算机显示器电源控制器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种计算机显示器电源控制器，包括稳压电路和电压保护电路，所述稳压电路输出直流电压VCC，所述电压保护电路包括芯片IC1、三极管V1、喇叭B和蓄电池E，所述三极管V1的发射极连接电阻R1、三极管V2的发射极和直流电压VCC，电阻R1的另一端连接电容C1和三极管V1的基极，电容C1的另一端连接电容C2、电容C3、蓄电池E的负极、喇叭B、显示器A和芯片IC1的引脚2，三极管V2的基极连接电阻R2，电阻R2的另一端连接三极管V3的集电极，三极管V1的集电极连接三极管V3的基极和电阻R3，电阻R3的另一端连接电容C2的另一端、三极管V3的发射极、芯片IC1的引脚3、二极管D1的阳极、二极管D2的阳极和电阻R4，二极管D2的阴极连接显示器A的另一端和蓄电池E的正极，电阻R4的另一端连接三极管V4的基极，二极管D1的阴极连接三极管V4的发射极和电容C3的另一端，三极管V4的集电极连接喇叭B的另一端。
作为本发明的优选方案：所述稳压电路包括降压器变压器W、瞬态电压抑制二极管D8、整流电路、滤波电容C4和稳压芯片IC1，所述整流电路包括二极管D3-D6，降压器变压器W的初级绕组N1的两端连接220V交流电，瞬态电压抑制二极管D8并联连接在降压器变压器W和220V交流电之间，降压器变压器W的次级绕组N2的一端连接二极管D5的阳极和二极管D6的阳极，降压器变压器W的次级绕组N2的另一端连接二极管D3的阳极和二极管D4的阳极，二极管D3的阴极连接二极管D5的阴极、滤波电容C4、稳压二极管D7的阴极和稳压芯片IC2的引脚1，稳压芯片IC2的引脚2分别连接滤波电容C4的另一端、稳压二极管D7的另一端、二极管D6的阳极和二极管D4的阳极，稳压芯片IC2的引脚3输出直流电压VCC。
作为本发明的优选方案：所述芯片IC1的型号为LM7812。
作为本发明的优选方案：所述电源VCC是220V交流电通过降压整流后输出的12V脉动直流电。
作为本发明的优选方案：所述二极管D1和二极管D2的型号均为IN4003。
作为本发明的优选方案：所述三极管V1和三极管V4的型号为9012，三极管V2和三极管V3的型号为9013。
作为本发明的优选方案：所述稳压芯片IC2的型号为LM7812。
与现有技术相比，本发明的有益效果是：本发明计算机显示器电源控制器电路结构简单、元器件少，不仅能够提供稳定的直流电压，而且还设置了短路保护模块，同时电路还增加备用电源和停电报警模块，防止断电造成的影响，因此具有功能多样、使用方便和控制精准的优点。
附图说明

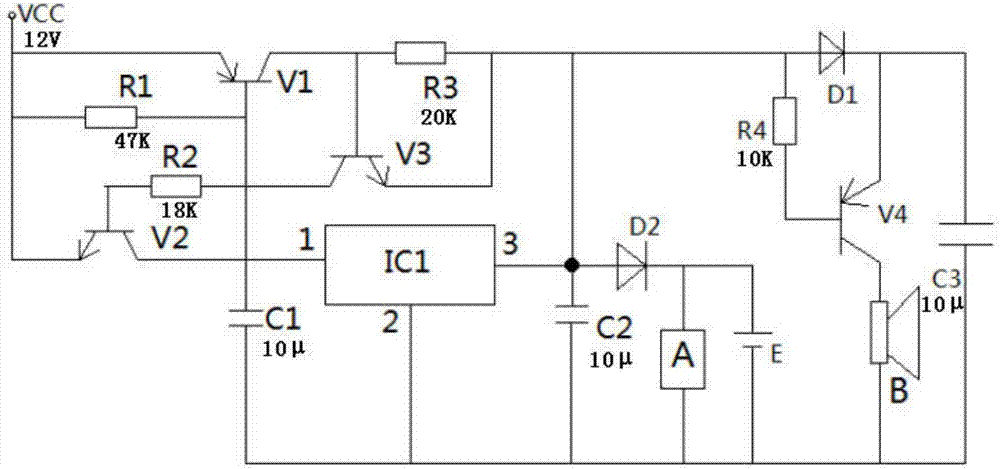

图1为计算机显示器电源控制器的电路图。
图2为稳压电路的电路图。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-2，一种计算机显示器电源控制器，包括稳压电路和电压保护电路，所述稳压电路输出直流电压VCC，所述电压保护电路包括芯片IC1、三极管V1、喇叭B和蓄电池E，所述三极管V1的发射极连接电阻R1、三极管V2的发射极和直流电压VCC，电阻R1的另一端连接电容C1和三极管V1的基极，电容C1的另一端连接电容C2、电容C3、蓄电池E的负极、喇叭B、显示器A和芯片IC1的引脚2，三极管V2的基极连接电阻R2，电阻R2的另一端连接三极管V3的集电极，三极管V1的集电极连接三极管V3的基极和电阻R3，电阻R3的另一端连接电容C2的另一端、三极管V3的发射极、芯片IC1的引脚3、二极管D1的阳极、二极管D2的阳极和电阻R4，二极管D2的阴极连接显示器A的另一端和蓄电池E的正极，电阻R4的另一端连接三极管V4的基极，二极管D1的阴极连接三极管V4的发射极和电容C3的另一端，三极管V4的集电极连接喇叭B的另一端。
作为本发明的优选方案：所述稳压电路包括降压器变压器W、瞬态电压抑制二极管D8、整流电路、滤波电容C4和稳压芯片IC1，所述整流电路包括二极管D3-D6，降压器变压器W的初级绕组N1的两端连接220V交流电，瞬态电压抑制二极管D8并联连接在降压器变压器W和220V交流电之间，降压器变压器W的次级绕组N2的一端连接二极管D5的阳极和二极管D6的阳极，降压器变压器W的次级绕组N2的另一端连接二极管D3的阳极和二极管D4的阳极，二极管D3的阴极连接二极管D5的阴极、滤波电容C4、稳压二极管D7的阴极和稳压芯片IC2的引脚1，稳压芯片IC2的引脚2分别连接滤波电容C4的另一端、稳压二极管D7的另一端、二极管D6的阳极和二极管D4的阳极，稳压芯片IC2的引脚3输出直流电压VCC。
芯片IC1的型号为LM7812。电源VCC是220V交流电通过降压整流后输出的12V脉动直流电。二极管D1和二极管D2的型号均为IN4003。三极管V1和三极管V4的型号为9012，三极管V2和三极管V3的型号为9013。稳压芯片IC2的型号为LM7812。
本发明的工作原理是：图2为稳压电路的电路图，220V的交流市电经过降压变压器W降压、D3-D5组成的全桥整流电路整流、瞬态电压抑制二极管D8抑制尖峰脉冲电压、滤波电容C4滤波，稳压芯片IC2稳压后输出稳定的12V直流电压VCC，刚通电时，图1中的三极管V2、V3截止，电阻R1上的电流产生压降使V1导通，使输出电流增加。若负载短路，则会引起输出电流过流，则流过电阻R3的电流也增加，电流检测电阻R3上压降增大使V3导通，导致V2趋于饱和，使V1管基-射间电压降低，限制了功率管V1的电流，保护负载不致因过流而损坏，当VCC供电正常时，电容C3和蓄电池E均进行充电，三极管V4的基极通过电阻R4得电而截止，遇到市电断电时，首先蓄电池E给A供电，避免了突然断电造成的影响，同时三极管V4的基极电压消失，电容C3通过三极管V4的发射极放电，三极管V4导通，喇叭B发出报警声，提醒人们已经停电。
