技术领域
本发明涉及环保技术领域，具体为一种基于水幕过滤技术的烟尘净化处理设备。
背景技术
大气污染是指大气中一些物质的含量达到有害的程度以至破坏生态系统和人类正常生存和发展的条件，对人或物造成危害的现象。
大气污染物由人为源或者天然源进入大气（输入），参与大气的循环过程，经过一定的滞留时间之后，又通过大气中的化学反应、生物活动和物理沉降从大气中去除（输出）。如果输出的速率小于输入的速率，就会在大气中相对集聚，造成大气中某种物质的浓度升高。当浓度升高到一定程度时，就会直接或间接地对人、生物或材料等造成急性、慢性危害，大气就被污染了。
大气污染物是指由于人类活动或自然过程排入大气的并对环境或人产生有害影响的那些物质。大气污染物按其存在状态可分为两大类：一种是气溶胶状态污染物，另一种是气体状态污染物；若按形成过程分类则可分为一次污染物和二次污染物。一次污染物是指直接从污染源排放的污染物质，二次污染物则是由一次污染物经过化学反应或光化学反应形成的与一次污染物的物理化学性质完全不同的新的污染物，其毒性比一次污染物强。
雾霾，是雾和霾的组合词。雾霾常见于城市。中国不少地区将雾并入霾一起作为灾害性天气现象进行预警预报，统称为“雾霾天气”。雾霾是特定气候条件与人类活动相互作用的结果。高密度人口的经济及社会活动必然会排放大量细颗粒物（PM2.5），一旦排放超过大气循环能力和承载度，细颗粒物浓度将持续积聚，此时如果受静稳天气等影响，极易出现大范围的雾霾。
雾霾，顾名思义是雾和霾。但是雾和霾的区别很大。空气中的灰尘、硫酸、硝酸等颗粒物组成的气溶胶系统造成视觉障碍的叫霾。霾就是灰霾（烟霞）。
雾是由大量悬浮在近地面空气中的微小水滴或冰晶组成的气溶胶系统。多出现于秋冬季节（这也是2013年1月份全国大面积雾霾天气的原因之一），是近地面层空气中水汽凝结（或凝华）的产物。雾的存在会降低空气透明度，使能见度恶化，如果目标物的水平能见度降低到1000米以内，就将悬浮在近地面空气中的水汽凝结（或凝华）物的天气现象称为雾。
霾，也称灰霾（烟雾）空气中的灰尘、硫酸、硝酸、有机碳氢化合物等粒子也能使大气混浊。将目标物的水平能见度在1000～10000米的这种现象称为轻雾或霭。形成雾时大气湿度应该是饱和的(如有大量凝结核存在时，相对湿度不一定达到100%就可能出现饱和)。由于液态水或冰晶组成的雾散射的光与波长关系不大，因而雾看起来呈乳白色或青白色和灰色。
雾霾天气是一种大气污染状态，雾霾是对大气中各种悬浮颗粒物含量超标的笼统表述，尤其是PM2.5（空气动力学当量直径小于等于2.5微米的颗粒物）被认为是造成雾霾天气的“元凶”。随着空气质量的恶化，阴霾天气现象出现增多，危害加重。中国不少地区把阴霾天气现象并入雾一起作为灾害性天气预警预报。统称为“雾霾天气”。
烟气处理设备是将烟气中所含有的有毒有害物质，有效处理至规定浓度之下，并应避免设备产生腐蚀或阻塞等不良现象。一般，应用于垃圾焚烧厂的烟气处理设备分为除尘设备和酸性气体去除设备两大类。但是，现有的烟尘处理设备结构过于简单，对烟尘的处理力度不够，使得排放的烟尘浓度虽然有所降低，但降低十分有限，对大气环境依然有着较为严重的污染。
发明内容
本发明的目的在于提供一种基于水幕过滤技术的烟尘净化处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种基于水幕过滤技术的烟尘净化处理设备，包括箱体，箱体的内腔右上角设有过滤箱，箱体的内腔上部左侧设有与过滤箱相配合的积水板，积水板的顶端设有积水腔，积水腔的底端设有积水孔，箱体靠近积水板的一侧端上部设有进水管，进水管设在积水板的上方，进水管上设有水泵，箱体的内腔左侧壁中部设有导流板，导流板的顶端面是弧形面，导流板的底端右侧设有水幕板，水幕板是倾斜结构，箱体的内腔底壁设有与水幕板相配合的隔板，隔板的底端设有连通孔，隔板把箱体的内腔底部分隔成左腔室和右腔室，左腔室通过连通孔与右腔室贯通连接，左腔室设在右腔室的左侧，左腔室的内腔底部设有喷气装置，喷气装置的底端设有支撑杆，喷气装置通过支撑杆固定连接在箱体的内腔底壁，喷气装置的顶端设有气嘴，气嘴内设有单向阀，喷气装置的一侧端贯通连接进气管，进气管的另一侧端贯穿箱体的侧壁且贯通连接在烟尘排放设备上，进气管上设有气泵，右腔室的一侧端底端贯通连接排污管，排污管上设有密封盖，排污管与密封盖之间是螺纹连接，箱体的底端均匀的设有若干支腿。
进一步的，过滤箱的底端是敞口型结构，过滤箱的顶端贯通连接排气管，排气管的顶端贯穿箱体的顶壁且悬伸在外部，过滤箱的内腔自下而上依次设有滤水层、排气扇、第一过滤层、第二过滤层和第三过滤层，排气扇通过连接杆固定连接在过滤箱的内壁上。
进一步的，滤水层是干燥剂层。
进一步的，第一过滤层是碳纤维棉层，第二过滤层是脱硫层，第三过滤层是活性炭层。
进一步的，积水腔是偏心腔。
进一步的，导流板在竖直方向上与积水孔相对应，导流板的顶端面最低端与过滤箱的底端相对应。
进一步的，左腔室在竖直方向上与导流板相对应。
进一步的，箱体的底端均匀的设有四个支腿。
与现有技术相比，本发明通过在左腔室内部设有喷气装置，使得从气嘴中排出的烟尘先浴水过滤，使得烟尘中的大部分颗粒杂质过滤干净，烟气冒出水面，经水幕过滤，进一步去除空气的烟尘颗粒物，保证烟尘气体中的固体颗粒过滤的干净彻底；通过设置过滤箱，进一步净化空气，使得空气质量大幅改善，保证排出的气体有害物质浓度降到最低，使之对空气的污染降到最低。
附图说明

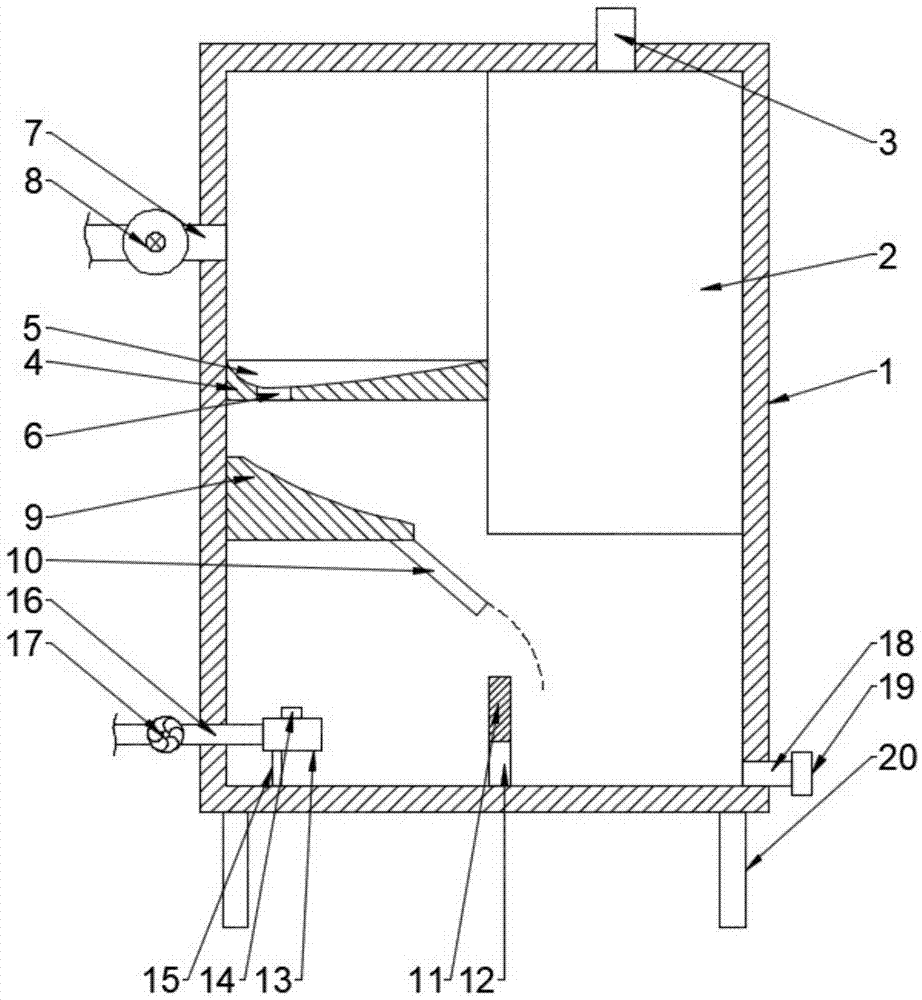

图1为本发明一种基于水幕过滤技术的烟尘净化处理设备的结构示意图；
图2为本发明一种基于水幕过滤技术的烟尘净化处理设备的过滤箱的结构示意图；
图3为本发明一种基于水幕过滤技术的烟尘净化处理设备的隔板的结构示意图。
图中：1-箱体，2-过滤箱，201-滤水层，202-排气扇，203-连接杆，204-第一过滤层，205-第二过滤层，206-第三过滤层，3-排气管，4-积水板，5-积水腔，6-积水孔，7-进水管，8-水泵，9-导流板，10-水幕板，11-隔板，12-连通孔，13-喷气装置，14-气嘴，15-支撑杆，16-进气管，17-气泵，18-排污管，19-密封盖，20-支腿。
具体实施方式
需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。
在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本发明中的具体含义。
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
请参阅图1～3，一种基于水幕过滤技术的烟尘净化处理设备，包括箱体1，所述箱体1的内腔右上角设有过滤箱2，箱体1的内腔上部左侧设有与过滤箱2相配合的积水板4，所述积水板4的顶端设有积水腔5，所述积水腔5是偏心腔，积水腔5的底端设有积水孔6，所述箱体1靠近积水板4的一侧端上部设有进水管7，所述进水管7设在积水板4的上方，进水管7上设有水泵8，所述箱体1的内腔左侧壁中部设有导流板9，所述导流板9的顶端面是弧形面，导流板9在竖直方向上与积水孔6相对应，导流板9的顶端面最低端与过滤箱2的底端相对应，导流板9的底端右侧设有水幕板10，所述水幕板10是倾斜结构，所述箱体1的内腔底壁设有与水幕板10相配合的隔板11，所述隔板11的底端设有连通孔12，隔板11把箱体1的内腔底部分隔成左腔室和右腔室，所述左腔室通过连通孔12与右腔室贯通连接，所述左腔室设在右腔室的左侧，左腔室在竖直方向上与导流板9相对应，左腔室的内腔底部设有喷气装置13，所述喷气装置13的底端设有支撑杆15，喷气装置13通过支撑杆15固定连接在箱体1的内腔底壁，喷气装置13的顶端设有气嘴14，所述气嘴14内设有单向阀，所述喷气装置13的一侧端贯通连接进气管16，所述进气管16的另一侧端贯穿箱体1的侧壁且贯通连接在烟尘排放设备上，进气管16上设有气泵17，所述右腔室的一侧端底端贯通连接排污管18，所述排污管18上设有密封盖19，排污管18与密封盖19之间是螺纹连接，所述箱体1的底端均匀的设有若干支腿20。
所述过滤箱2的底端是敞口型结构，过滤箱2的顶端贯通连接排气管3，所述排气管3的顶端贯穿箱体1的顶壁且悬伸在外部，所述过滤箱2的内腔自下而上依次设有滤水层201、排气扇202、第一过滤层204、第二过滤层205和第三过滤层206，所述滤水层201是干燥剂层，所述排气扇202通过连接杆203固定连接在过滤箱2的内壁上，所述第一过滤层204是碳纤维棉层，所述第二过滤层205是脱硫层，所述第三过滤层206是活性炭层。
本发明使用时，烟尘经喷气装置13排出，使得烟尘在水中浴水过滤，去除空气中的大部分烟尘；水通过进水管7进入箱体1内，经积水板4导入导流板9上，使得水速下降，然后水流沿着水幕板10留下，形成水幕，用于过滤烟尘，使得烟尘气体得到改善，过滤后的烟尘气体在排气扇202的作用下，进入过滤箱2，经滤水层201去除空气中的水分，然后依次经第一过滤层204、第二过滤层205和第三过滤层206，层层过滤，使得烟尘气体中的有害物质得到最大限度的净化，保证排出气体对空气的影响降到最低。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
