技术领域
本发明涉及牧草加工技术领域，具体是一种畜牧业牧草干燥装置。
背景技术
畜牧业，是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。
授权公告号为CN206131689U的专利公开了一种牧草干燥装置，包括太阳能集热器、风道II、鼓风机、风道III、干燥箱、风道IV以及预加热机构，所述太阳能集热器的出气端与所述风道II的进气端流体导通，所述风道II的出气端与所述鼓风机的进气端流体导通，所述鼓风机的出气端与所述风道III的进气端流体导通，所述风道III的出气端与所述干燥箱的进气端流体导通，所述干燥箱的出气端通过所述风道IV与所述预加热机构的预热风道流体导通，所述太阳能集热器的进气端与所述预加热机构的风道I流体导通；该装置虽然能实现对牧草的干燥效果，但是牧草的翻动程度较低，不能实现全面充分的烘干效果，导致干燥效果的下降，为此，现提供一种畜牧业牧草干燥装置，以解决上述技术问题。
发明内容
本发明的目的在于提供一种畜牧业牧草干燥装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种畜牧业牧草干燥装置，包括干燥箱，干燥箱侧壁固定有传动箱，干燥箱内通过横向往复机构驱动连接有吊架，吊架上固定有聚气弧盘，聚气弧盘下方转动安装有用于翻动牧草的翻动机构，所述干燥箱内设有通过旋转机构驱动转动的转盘，干燥箱侧壁固定有与聚气弧盘通过波纹管连通的热风机。
作为本发明的一种改进方案：所述横向往复机构包括通过换向机构驱动转动的螺纹杆，螺纹杆上螺纹套接有与吊架固定连接的螺纹套块。
作为本发明的一种改进方案：所述换向机构包括双轴电机，双轴电机包括两个驱动连接的驱动轴I和驱动轴II，驱动轴II上同轴固定有位于传动箱内的主动锥齿轮，主动锥齿轮上交替啮合连接有与螺纹杆同轴固定的不完全锥齿轮I和不完全锥齿轮II。
作为本发明的一种改进方案：所述翻动机构包括转动安装在吊架上的转辊，转辊侧壁环向均布固定有若干个径向板，径向板两侧壁均铰接有与聚气弧盘内壁抵接的拨板，拨板与径向板之间固定有限位弹簧。
作为本发明的一种改进方案：所述吊架上枢接有传动齿轮，传动齿轮上啮合连接有固定在干燥箱内的直齿条，传动齿轮通过皮带轮机构II与转辊传动连接。
作为本发明的一种改进方案：所述聚气弧盘内设有空腔，空腔内侧壁开设有若干个与空腔连通的导气孔。
作为本发明的一种改进方案：所述旋转机构包括竖直固定在转盘底部中心的旋转轴，旋转轴通过皮带轮机构I与驱动轴II传动连接。
与现有技术相比，本发明的有益效果是：
本发明能通过热风机所产生的热空气对转盘上的牧草进行热风烘干作用，设置的翻动机构能对牧草进行旋转翻动，使得从导气孔喷出的热空气与牧草进行充分的接触，干燥效率大大提升，横向往复机构能带动翻动机构横向来回移动，同时转盘进行转动，使得转盘上的不同位置的牧草均能得到充分的热风烘干效果，牧草干燥效率显著提升。
附图说明

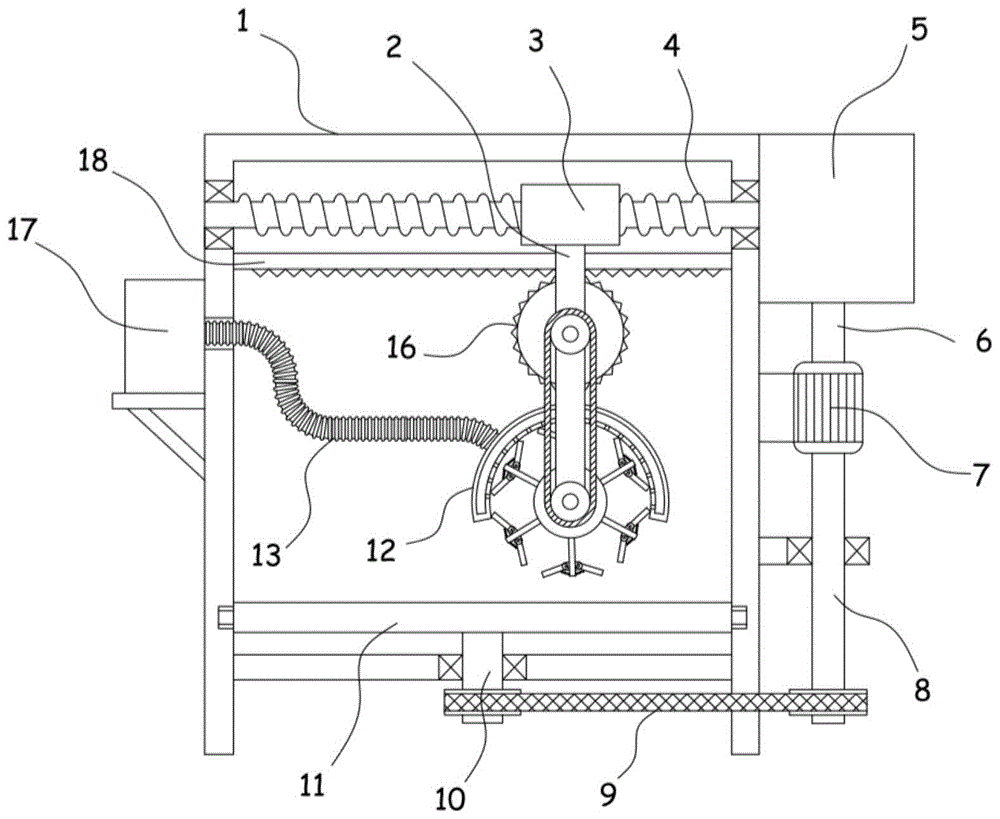

图1为本发明的结构示意图；
图2为本发明中翻动机构的局部示意图；
图3为本发明中传动箱的内部结构示意图；
图4为本发明中吊架、传动齿轮与直齿条的连接立体结构示意图。
图中：1-干燥箱、2-吊架、3-螺纹套块、4-螺纹杆、5-螺纹杆、6-驱动轴I、7-双轴电机、8-驱动轴II、9-皮带轮机构I、10-旋转轴、11-转盘、12-聚气弧盘、13-波纹管、14-主动锥齿轮、15-不完全锥齿轮I、16-传动齿轮、17-热风机、18-直齿条、19-皮带轮机构II、20-不完全锥齿轮II、21-空腔、22-导气孔、23-转辊、24-径向板、25-拨板、26-限位弹簧。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明：
实施例1
请参阅图1-4，一种畜牧业牧草干燥装置，包括干燥箱1，干燥箱1侧壁固定有传动箱5，所述干燥箱1内通过横向往复机构驱动连接有吊架2，吊架2上固定有聚气弧盘12，聚气弧盘12下方转动安装有用于翻动牧草的翻动机构，所述干燥箱1内设有通过旋转机构驱动转动的转盘11，干燥箱1侧壁固定有与聚气弧盘12通过波纹管13连通的热风机17。
本装置在进行牧草干燥时，牧草置于干燥箱1内的转盘11上，通过热风机17所产生的热空气经过波纹管13输送后，最终从聚气弧盘12向下喷向转盘11上的牧草，实现对牧草的热风干燥效果。在此期间，设置的翻动机构在横向往复机构的带动下进行移动，实现对转盘11上不同位置的牧草的旋转翻动作用，达到牧草与热空气充分接触的效果。
具体地，横向往复机构包括通过换向机构驱动转动的螺纹杆4，螺纹杆4上螺纹套接有与吊架2固定连接的螺纹套块3，换向机构包括双轴电机7，双轴电机7包括两个驱动连接的驱动轴I6和驱动轴II8，驱动轴II8上同轴固定有位于传动箱5内的主动锥齿轮14，主动锥齿轮14上交替啮合连接有与螺纹杆4同轴固定的不完全锥齿轮I15和不完全锥齿轮II20。
通过上述设置，双轴电机7驱动驱动轴I6旋转，驱动轴I6带动主动锥齿轮14转动，主动锥齿轮14分别交替与不完全锥齿轮I15和不完全锥齿轮II20啮合，而不完全锥齿轮I15和不完全锥齿轮II20的转动方向相反，进而实现了螺纹杆4顺时针和逆时针的交替转动效果，此时螺纹杆4带动螺纹套块3进行横向的位置来回移动，则翻动机构能在横向往复运动的同时实现对不同位置的牧草进行翻动，加快牧草的烘干效果。
实施例2
在实施例1的基础上，本装置中的翻动机构具体包括转动安装在吊架2上的转辊23，转辊23侧壁环向均布固定有若干个径向板24，径向板24两侧壁均铰接有与聚气弧盘12内壁抵接的拨板25，拨板25与径向板24之间固定有限位弹簧26。
当转辊23转动时，转辊23带动其上固定的若干个径向板24旋转，径向板24上的拨板25带动转盘11上的牧草进行提升并旋转，牧草沿着聚气弧盘12的内壁旋转，并与聚气弧盘12中流出的热空气充分接触，其中，聚气弧盘12内设有空腔21，空腔21内侧壁开设有若干个与空腔21连通的导气孔22，热空气在汇聚到空腔21后，通过空腔21分散排出，牧草与热空气的接触面积大大提升，进一步提升了牧草的干燥效果。
设置的拨板25能在限位弹簧26的弹性作用下进行小幅的转动，实现对位于聚气弧盘12内的牧草的振动效果，促进了牧草在于热空气接触时的分散，牧草干燥效率更高。
另外，吊架2上枢接有传动齿轮16，传动齿轮16上啮合连接有固定在干燥箱1内的直齿条18，传动齿轮16通过皮带轮机构II19与转辊23传动连接。当吊架2随着螺纹套块3横向运动时，传动齿轮16与直齿条18啮合传动实现旋转，此时传动齿轮16通过皮带轮机构II19带动转辊23转动，进而实现翻动机构对牧草的提升和翻动作用。
另外，本装置中的旋转机构包括竖直固定在转盘11底部中心的旋转轴10，旋转轴10通过皮带轮机构I9与驱动轴II8传动连接，双轴电机7在驱动驱动轴I6的同时驱动驱动轴II8转动，驱动轴II8通过皮带轮机构I9带动旋转轴10转动，此时转盘11旋转，实现翻动机构对转盘11上不同位置的牧草进行翻动并热风干燥，牧草干燥更为充分彻底，牧草干燥效率显著提升。
综上所述，本发明能通过热风机17所产生的热空气对转盘11上的牧草进行热风烘干作用，设置的翻动机构能对牧草进行旋转翻动，使得从导气孔22喷出的热空气与牧草进行充分的接触，干燥效率大大提升，横向往复机构能带动翻动机构横向来回移动，同时转盘11进行转动，使得转盘11上的不同位置的牧草均能得到充分的热风烘干效果，牧草干燥效率显著提升。
需要特别说明的是，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式，以上所述实施例仅表达了本技术方案的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本技术方案专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变性、改进及替代，这些都属于本技术方案的保护范围。本技术方案专利的保护范围应以所附权利要求为准。
