技术领域
本发明涉及技术咨询技术领域,尤其涉及一种基于技术咨询的具有除湿效果的化学试剂放置盒。
背景技术
技术咨询是指咨询方根据委托方对某一技术课题的要求,利用自身的信息优势,为委托方提供技术选用的建议和解决方案,技术咨询是对特定技术项目提供可行性论证、经济技术预测、专题调查、分析评价等咨询报告,技术咨询合同标的内容广泛,包括有关科学技术与经济、社会发展的软科学研究项目及专业性技术项目。其中科学技术领域需要用到大量的化学试剂,化学试剂一般存放在化学试剂放置盒内。经检索,中国专利申请号为CN207221973U的专利,公开了一种基于技术咨询的化学试剂放置盒,包括座、收纳桶、电动缸、推杆、转轴、挡板、消毒箱、端盖、电机、横向杆、侧壁清洁刷、纵向杆以及底板清洁刷,电动缸固定在底座内部底端,推杆固定在电动缸上端,转轴安装在推杆上端,挡板装配在转轴上。上述专利中的一种基于技术咨询的化学试剂放置盒存在以下不足:不具备除湿效果,影响化学试剂的存放效果,且不具备烘干取样皿的功能,导致取样皿残余水渍影响样品质量。
发明内容
基于化学试剂放置盒设计结构简单、不具备除湿效果、取样皿残余水渍影响样品质量的技术问题,本发明提出了一种基于技术咨询的具有除湿效果的化学试剂放置盒。
本发明提出的一种基于技术咨询的具有除湿效果的化学试剂放置盒,包括盒体,所述盒体两侧内壁的顶部通过紧固螺栓连接有同一个第一横板,且盒体两侧内壁的中间位置通过紧固螺栓连接有同一个第二横板,所述盒体一端内壁的底部通过紧固螺栓连接有第三横板,且盒体两侧内壁的底部通过紧固螺栓连接有同一个放置网板,所述盒体顶部内壁的中间位置和第一横板底部的中间位置均开设有第二滑槽,且第二滑槽的内部滑动连接有四至六个第二滑轮,所述第二滑轮远离第二滑槽的一端通过紧固螺栓连接有活动杆,且活动杆远离第二滑轮的一端通过紧固螺栓连接有液压油缸,所述液压油缸的活塞通过紧固螺栓连接有压力传感器,且压力传感器远离液压油缸的一端通过紧固螺栓连接有固定片,所述第一横板顶部的两侧和第二横板顶部的两侧均开设有第一滑槽,且四个第一滑槽的内部均滑动连接有四至六个第一滑轮,所述盒体一端内壁的顶部和中间位置均开设有第三滑槽,且两个第三滑槽的内部均滑动连接有四至六个第三滑轮。
优选地,所述第三滑轮远离第三滑槽的一端通过紧固螺栓连接有矩形框,且矩形框四周内壁的中间位置开设有同一个卡槽,所述卡槽的内部卡接有分隔网板,所述盒体一端外壁顶部的中间位置开设有穿孔,且穿孔的圆周内壁通过紧固螺栓连接有风机,所述第二横板和第三横板之间形成密封腔,且密封腔的内壁通过紧固螺栓连接有第一铅板。
优选地,所述盒体一侧外壁的底部开设有通孔,且通孔的圆周内壁通过紧固螺栓连接有除湿风机,所述盒体底部内壁的中间位置开设有排水口,且第三横板底部的中间位置通过紧固螺栓连接有加热电阻盘,所述盒体两侧外壁的顶部和中间位置均开设有等距离分布的散热孔,所述盒体底部外壁的四角均通过紧固螺栓连接有支撑腿,且支撑腿的底部通过紧固螺栓连接有活动轮。
优选地,所述盒体底部外壁的两侧均通过紧固螺栓连接有固定槽,且两个固定槽的内部均卡接有固定翼。
优选地,两个所述固定翼远离固定槽的一端通过紧固螺栓连接有同一个废液收集盒,且废液收集盒顶部外壁的中间位置开设有收集口。
优选地,所述盒体一侧内壁顶部的一端通过合页连接有第一活动门,且盒体一侧内壁中间位置的一端通过合页连接有第二活动门。
优选地,所述第二活动门的一侧通过紧固螺栓连接有第二铅板,且盒体一侧内壁底部的一端通过合页连接有第三活动门。
优选地,所述第一横板的顶部和第二横板的顶部均粘接有防滑垫,且盒体一侧内壁的顶部通过紧固螺栓连接有湿度传感器。
优选地,所述除湿风机、加热电阻盘、风机和液压油缸均通过导线连接有开关,且开关通过导线连接有处理器。
优选地,所述盒体另一侧内壁的顶部通过紧固螺栓连接有温度传感器,且温度传感器、湿度传感器和压力传感器的信号输出端均通过信号线和处理器的信号输入端连接。
本发明中的有益效果为:
1、设置有矩形框、分隔网板、活动杆、液压油缸和压力传感器,移动矩形框,通过分隔网板将不同的化学试剂分隔,通过第二滑槽和第二滑轮移动活动杆至化学试剂的顶部,液压油缸推动固定片向下运动,当压力传感器检测到压力值时液压油缸停止运动,使化学试剂放置分类清除,方便使用者的存放,且使化学试剂放置牢固稳定,避免倾倒。
2、设置有温度传感器、湿度传感器、风机和散热孔,湿度传感器和温度传感器检测盒体内的湿度和温度高时,风机开启对盒体内部进行除湿散热,具有除湿效果,温度低时通过散热孔进行散热并保证空气流通,盒体内温度高时,通过风机进行快速散热。
3、设置有放置网板、加热电阻盘、废液收集盒和除湿风机,将清洗完成后的试剂取样皿倒置在放置网板上,取样皿内残余的水经放置网板滴落在盒体的底部内壁,最终经排水口流入废液收集盒内,同时加热电阻盘对取样皿进行烘干,除湿风机排出盒体内的湿气,保持取样皿干爽,方便下次实验的取用,有效避免取样皿残余水渍影响样品质量。
附图说明

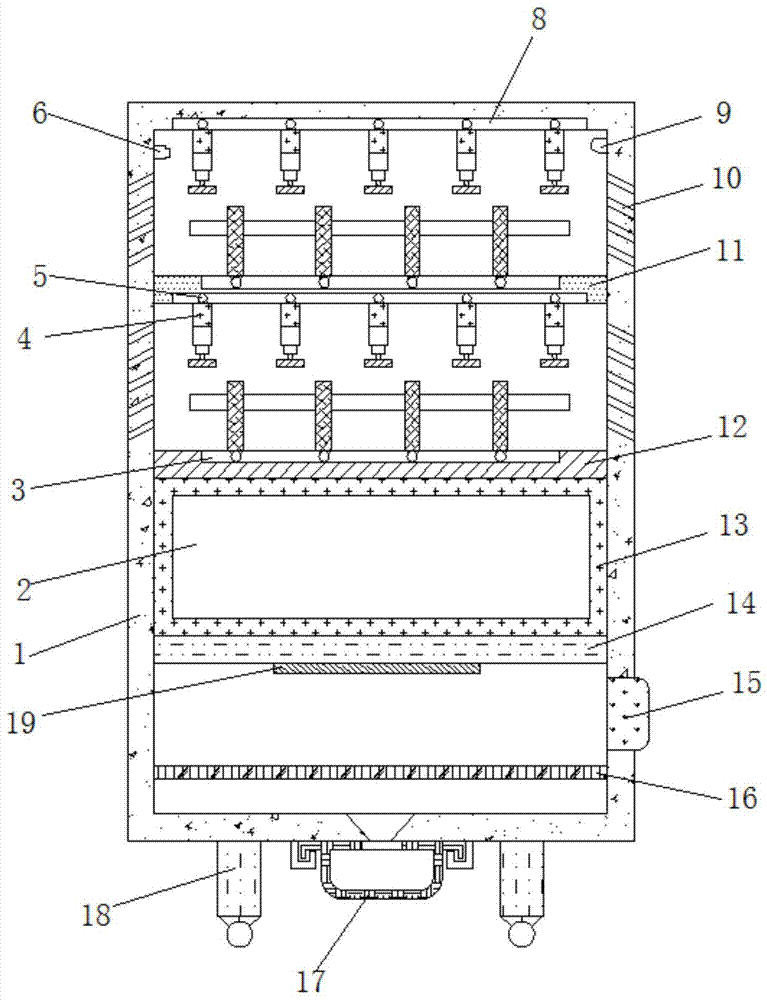

图1为本发明提出的一种基于技术咨询的具有除湿效果的化学试剂放置盒的整体结构示意图;
图2为本发明提出的一种基于技术咨询的具有除湿效果的化学试剂放置盒的盒体侧面结构剖视图;
图3为本发明提出的一种基于技术咨询的具有除湿效果的化学试剂放置盒的活动杆侧面结构剖视图;
图4为本发明提出的一种基于技术咨询的具有除湿效果的化学试剂放置盒的矩形框侧面结构剖视图;
图5为本发明提出的一种基于技术咨询的具有除湿效果的化学试剂放置盒的废液收集盒侧面结构剖视图。
图中:1盒体、2密封腔、3第一滑槽、4活动杆、5第二滑轮、6湿度传感器、7固定槽、8第二滑槽、9温度传感器、10散热孔、11第一横板、12第二横板、13第一铅板、14第三横板、15除湿风机、16放置网板、17废液收集盒、18支撑腿、19加热电阻盘、20矩形框、21第三滑槽、22第三滑轮、23风机、24第一活动门、25第二活动门、26第二铅板、27第三活动门、28固定翼、29液压油缸、30压力传感器、31固定片、32卡槽、33分隔网板、34第一滑轮、35排水口。
具体实施方式
下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。
参照图1-5,一种基于技术咨询的具有除湿效果的化学试剂放置盒,包括盒体1,盒体1两侧内壁的顶部通过紧固螺栓连接有同一个第一横板11,且盒体1两侧内壁的中间位置通过紧固螺栓连接有同一个第二横板12,盒体1一端内壁的底部通过紧固螺栓连接有第三横板14,且盒体1两侧内壁的底部通过紧固螺栓连接有同一个放置网板16,盒体1顶部内壁的中间位置和第一横板11底部的中间位置均开设有第二滑槽8,且第二滑槽8的内部滑动连接有四至六个第二滑轮5,第二滑轮5远离第二滑槽8的一端通过紧固螺栓连接有活动杆4,且活动杆4远离第二滑轮5的一端通过紧固螺栓连接有液压油缸29,液压油缸29的活塞通过紧固螺栓连接有压力传感器30,且压力传感器30远离液压油缸29的一端通过紧固螺栓连接有固定片31,液压油缸29推动固定片31向下运动,当压力传感器30检测到压力值时液压油缸29停止运动,第一横板11顶部的两侧和第二横板12顶部的两侧均开设有第一滑槽3,且四个第一滑槽3的内部均滑动连接有四至六个第一滑轮34,盒体1一端内壁的顶部和中间位置均开设有第三滑槽21,且两个第三滑槽21的内部均滑动连接有四至六个第三滑轮22。
本发明中,第三滑轮22远离第三滑槽21的一端通过紧固螺栓连接有矩形框20,且矩形框20四周内壁的中间位置开设有同一个卡槽32,卡槽32的内部卡接有分隔网板33,分隔网板33将不同的化学试剂分隔,盒体1一端外壁顶部的中间位置开设有穿孔,且穿孔的圆周内壁通过紧固螺栓连接有风机23,第二横板12和第三横板14之间形成密封腔2,且密封腔2的内壁通过紧固螺栓连接有第一铅板13。
盒体1一侧外壁的底部开设有通孔,且通孔的圆周内壁通过紧固螺栓连接有除湿风机15,盒体1底部内壁的中间位置开设有排水口35,且第三横板14底部的中间位置通过紧固螺栓连接有加热电阻盘19,盒体1两侧外壁的顶部和中间位置均开设有等距离分布的散热孔10,盒体1底部外壁的四角均通过紧固螺栓连接有支撑腿18,且支撑腿18的底部通过紧固螺栓连接有活动轮。
盒体1底部外壁的两侧均通过紧固螺栓连接有固定槽7,且两个固定槽7的内部均卡接有固定翼28,两个固定翼28远离固定槽7的一端通过紧固螺栓连接有同一个废液收集盒17,且废液收集盒17顶部外壁的中间位置开设有收集口,盒体1一侧内壁顶部的一端通过合页连接有第一活动门24,且盒体1一侧内壁中间位置的一端通过合页连接有第二活动门25,第二活动门25的一侧通过紧固螺栓连接有第二铅板26,且盒体1一侧内壁底部的一端通过合页连接有第三活动门27。
第一横板11的顶部和第二横板12的顶部均粘接有防滑垫,且盒体1一侧内壁的顶部通过紧固螺栓连接有湿度传感器6,除湿风机15、加热电阻盘19、风机23和液压油缸29均通过导线连接有开关,且开关通过导线连接有处理器,盒体1另一侧内壁的顶部通过紧固螺栓连接有温度传感器9,湿度传感器6和温度传感器9检测盒体1内的湿度和温度高时,风机23开启对盒体1内部进行除湿散热,且温度传感器9、湿度传感器6和压力传感器30的信号输出端均通过信号线和处理器的信号输入端连接,处理器的型号为ARM9TDMI。
使用时,将化学试剂放置在第一横板11和第二横板12的顶部,通过第一滑轮34、第一滑槽3、第三滑槽21和第三滑轮22移动矩形框20,通过分隔网板33将不同的化学试剂分隔,通过第二滑槽8和第二滑轮5移动活动杆4至化学试剂的顶部,液压油缸29推动固定片31向下运动,当压力传感器30检测到压力值时液压油缸29停止运动,将具有放射性的化学试剂放置在密封腔2内,湿度传感器6和温度传感器9检测盒体1内的湿度和温度高时,风机23开启对盒体1内部进行除湿散热,将清洗完成后的试剂取样皿倒置在放置网板16上,取样皿内残余的水经放置网板16滴落在盒体1的底部内壁,最终经排水口流入废液收集盒17内,同时加热电阻盘19对取样皿进行烘干,除湿风机15排出盒体1内的湿气,保持取样皿干爽。
以上所述,仅为本发明较佳的具体实施方式,但本发明的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本发明揭露的技术范围内,根据本发明的技术方案及其发明构思加以等同替换或改变,都应涵盖在本发明的保护范围之内。
