技术领域
本发明涉及一种路由器，具体是一种具有隐藏天线的家用路由器。
背景技术
路由器（Router）又称网关设备（Gateway）是用于连接多个逻辑上分开的网络，所谓逻辑网络是代表一个单独的网络或者一个子网。当数据从一个子网传输到另一个子网时，可通过路由器的路由功能来完成。因此，路由器具有判断网络地址和选择IP路径的功能，它能在多网络互联环境中，建立灵活的连接，可用完全不同的数据分组和介质访问方法连接各种子网，路由器只接受源站或其他路由器的信息，属网络层的一种互联设备。
现有的路由器上都必不可少的设置有天线，这些天线大多都只直接长期暴露在路由器外部的，一些路由器会将天线设置成可以旋转，以方便在包装和搬运时进行折叠，但是这些折叠也都是简单的将路由器进行稍微旋转，由原本的竖直折叠成水平，还是很容易受到损坏，亟待改进。
发明内容
本发明的目的在于提供一种具有隐藏天线的家用路由器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种具有隐藏天线的家用路由器，包括底板，所述底板的上端安装有外壳，底板上端中心还安装有元件板，外壳套设与元件板外部，所述外壳的内部顶壁上沿中心对称安装有两个安装块，两个安装块沿元件板长度方向设置，两个安装块之间转动安装有螺杆，螺杆与元件板相平行，螺杆上的螺纹沿中心对称设有两段，两段螺纹的方向相反设置，每段螺纹上均安装有一个螺套，两个螺套沿螺杆的中心对称设置，螺套的上端外壁上均安装有铰接座，外壳的顶壁上开设有条形孔，条形孔设有两个，两个条形孔沿螺杆的中心对称设置，两个条形孔分别设于两段螺纹的正上方，所述铰接座的上端均设于条形孔内，铰接座的顶部安装有天线杆，天线杆的长度小于条形孔的长度，所述螺套的下端外壁上安装有导向块，导向块的中心水平开设有导向孔，外壳内部还设有导向杆，导向杆与螺杆相平行，导向杆穿过两个导向块上的导向孔设置，导向杆的两端固定安装在外壳的内侧壁上。
作为本发明进一步的方案：所述螺杆的一端穿过一侧的安装块连接有调节轴，调节轴穿过外壳的侧壁设置。
作为本发明再进一步的方案：所述调节轴与外壳的侧壁之间通过第一轴承相连接，且调节轴位于外壳外部的一端安装有调节柄。
作为本发明再进一步的方案：所述导向杆的上端中心安装有支撑块，螺杆穿过支撑块设置。
作为本发明再进一步的方案：所述螺杆与支撑块之间通过第二轴承相连接，且支撑块的顶端固定安装在外壳的内部顶壁上。
作为本发明再进一步的方案：所述条形孔朝向外壳中心的一端下部安装有挡块。
作为本发明再进一步的方案：所述底板的下端安装有底座，底座的下端安装有吸盘，吸盘至少设有有四个。
作为本发明再进一步的方案：所述天线杆的顶端内部设有信号发射器，信号发射器与元件板电连接。
与现有技术相比，本发明的有益效果是：本发明结构简单合理，使用快捷方便，通过调节柄带动调节轴旋转，调节轴再带动螺杆转动，当螺杆转动时，两个螺套便会通过导向块沿着导向杆移动，且因为两个螺套所在的螺纹是相反的，因此两个螺套的移动方向也总是相反的，螺套移动时便可以通过铰接座带动天线杆也跟着一起移动，实现对天线杆的位置调节，而且因为天线杆是通过铰接座安装在螺套上的，因此当不使用天线杆时，可以将螺套调节到一侧，将天线杆收纳于条形孔内，进行隐藏，有效的保护了天线杆的使用寿命。
附图说明

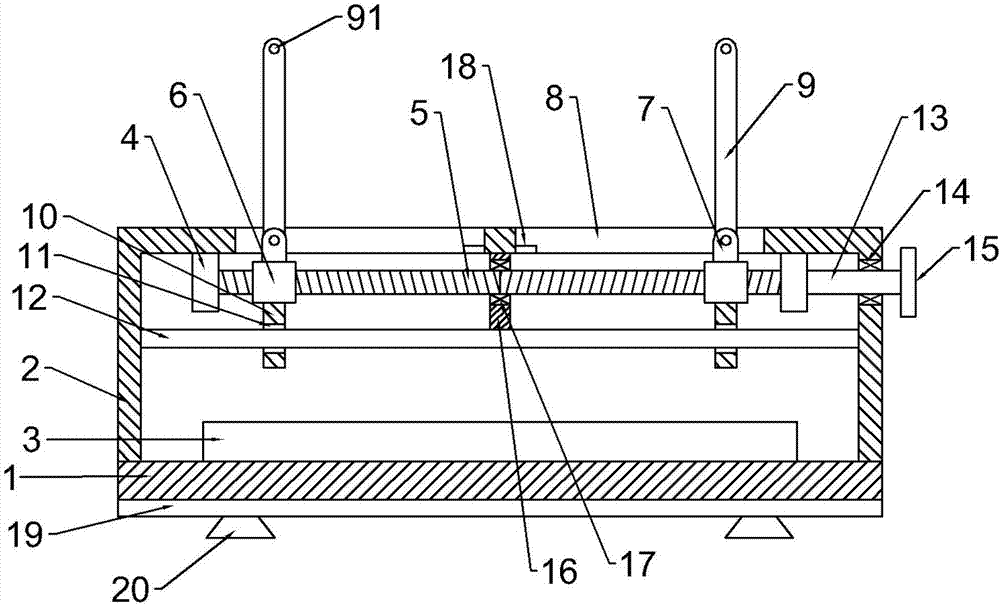

图1为具有隐藏天线的家用路由器的结构示意图。
图2为具有隐藏天线的家用路由器中外壳的俯视图。
图中：1-底板、2-外壳、3-元件板、4-安装块、5-螺杆、6-螺套、7-铰接座、8-条形孔、9-天线杆、91-信号发射器、10-导向块、11-导向孔、12-导向杆、13-调节轴、14-第一轴承、15-调节柄、16-支撑块、17-第二轴承、18-挡块、19-底座、20-吸盘。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1～2，本发明实施例中，一种具有隐藏天线的家用路由器，包括底板1，所述底板1的上端安装有外壳2，底板1上端中心还安装有元件板3，外壳2套设与元件板3外部，所述外壳2的内部顶壁上沿中心对称安装有两个安装块4，两个安装块4沿元件板3长度方向设置，两个安装块4之间转动安装有螺杆5，螺杆5与元件板3相平行，螺杆5上的螺纹沿中心对称设有两段，两段螺纹的方向相反设置，每段螺纹上均安装有一个螺套6，两个螺套6沿螺杆5的中心对称设置，螺套6的上端外壁上均安装有铰接座7，外壳2的顶壁上开设有条形孔8，条形孔8设有两个，两个条形孔8沿螺杆5的中心对称设置，两个条形孔8分别设于两段螺纹的正上方，所述铰接座7的上端均设于条形孔内，铰接座7的顶部安装有天线杆9，天线杆9的长度小于条形孔8的长度，所述螺套6的下端外壁上安装有导向块10，导向块10的中心水平开设有导向孔11，外壳2内部还设有导向杆12，导向杆12与螺杆5相平行，导向杆12穿过两个导向块10上的导向孔11设置，导向杆12的两端固定安装在外壳2的内侧壁上，当螺杆5转动时，两个螺套6便会通过导向块10沿着导向杆12移动，且因为两个螺套6所在的螺纹是相反的，因此两个螺套6的移动方向也总是相反的，螺套6移动时便可以通过铰接座7带动天线杆9也跟着一起移动，实现对天线杆9的位置调节，而且因为天线杆9是通过铰接座7安装在螺套6上的，因此当不使用天线杆9时，可以将螺套6调节到一侧，将天线杆9收纳于条形孔8内，进行隐藏，有效的保护了天线杆9的使用寿命。
所述螺杆5的一端穿过一侧的安装块4连接有调节轴13，调节轴13穿过外壳2的侧壁设置。
所述调节轴13与外壳2的侧壁之间通过第一轴承14相连接，且调节轴13位于外壳2外部的一端安装有调节柄15。
所述导向杆12的上端中心安装有支撑块16，螺杆5穿过支撑块16设置。
所述螺杆5与支撑块16之间通过第二轴承17相连接，且支撑块16的顶端固定安装在外壳2的内部顶壁上。
所述条形孔8朝向外壳2中心的一端下部安装有挡块18，挡块18可以在天线杆9进行收纳时起到一定的支撑作用，避免天线杆9落入外壳2内部。
所述底板1的下端安装有底座19，底座19的下端安装有吸盘20，吸盘20至少设有有四个。
所述天线杆9的顶端内部设有信号发射器91，信号发射器91与元件板3电连接。
本发明的工作原理是：通过调节柄15带动调节轴13旋转，调节轴13再带动螺杆5转动，当螺杆5转动时，两个螺套6便会通过导向块10沿着导向杆12移动，且因为两个螺套6所在的螺纹是相反的，因此两个螺套6的移动方向也总是相反的，螺套6移动时便可以通过铰接座7带动天线杆9也跟着一起移动，实现对天线杆9的位置调节，而且因为天线杆9是通过铰接座7安装在螺套6上的，因此当不使用天线杆9时，可以将螺套6调节到一侧，将天线杆9收纳于条形孔8内，进行隐藏，有效的保护了天线杆9的使用寿命。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
