技术领域
本发明涉及计算机硬件技术，具体是一种计算机多风扇智能温控报警系统。
背景技术
随着社会经济的发展，人们的生活水平不断提高，电脑已经是人们生活娱乐和办公必不可少的一种工具，众所周知，台式电脑的散热量很大，而且主板、硬盘等部件的散热量会根据操作程序的不同而改变，很多老式电脑都存在散热不足的问题，从而造成电脑自动关机、数据丢失的问题，给计算机配备散热器能够有效解决这一问题，但是市场上常见的散热器大多功能单一，工作状态固定，例如机箱内部一般同时装有多个散热风扇，现有的启动方式都是同开通关，但是对于不同的运行状态，散热需求不同，也许只需要1个风扇启动即可，这样就造成了不必要的浪费。
发明内容
本发明的目的在于提供一种结构简单、制作成本低的计算机多风扇智能温控报警系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种计算机多风扇智能温控报警系统，包括传感器模块、信号处理模块、第一分压模块、第二分压模块、第三分压模块、第一风扇控制模块、第二风扇控制模块、第三风扇控制模块和报警模块，所述传感器模块连接信号处理模块，信号处理模块还分别连接第一分压模块和第一风扇控制模块，第一分压模块还分别连接第二分压模块和第二风扇控制模块，第二分压模块还分别连接第三分压模块和第三风扇控制模块，第三分压模块还连接报警模块；传感器模块包括电阻R3、电位器RP1、电阻R2和传感器A，信号处理模块包括芯片IC1、二极管D1和电容C1，第一分压模块为二极管D2，第二分压模块为二极管D3，第三分压模块为二极管D7，第一风扇控制模块包括三极管V1、二极管D4和风扇M1，第二风扇控制模块包括三极管V2、二极管D5和风扇M2，第三风扇控制模块包括三极管V3、二极管D6和风扇M3，报警模块包括三极管V4、蜂鸣器B和电阻R7，所述电阻R1的一端连接电阻R7、风扇M1、风扇M2、风扇M3和电源模块的输出电压VCC，电阻R1的另一端连接电阻R2、电阻R3和电阻R4，电阻R3的另一端连接电位器RP1的一个固定端，电位器RP1的另一个固定端连接电位器RP1的滑动端、电容C2、电阻R7、电阻R9和三极管VT1的发射极，电阻R2的另一端连接电阻R5和传感器P，电阻R4的另一端连接二极管D1的阳极、电容C1和放大器IC1的引脚3，电阻R5的另一端连接电容C2的另一端和放大器IC1的引脚1，放大器IC1的引脚4连接电容C1的另一端、二极管D1的阴极和电阻R6，电阻R6的另一端连接三极管V1的基极和二极管D2的阴极，三极管V1的集电极连接风扇M1的另一端，三极管V1的发射极连接二极管D4的阳极，二极管D2的阳极连接三极管V2的基极和二极管D3的阴极，三极管V2的集电极连接风扇M2的另一端，三极管V2的发射极连接二极管D5的阳极，二极管D3的阳极连接三极管V3的基极和二极管D7的阴极，三极管V3的集电极连接风扇M4的另一端，三极管V3的发射极连接二极管D6的阳极，二极管D7的阳极连接三极管V4的基极，三极管V4的集电极连接电阻R7的另一端，三极管V4的发射极连接蜂鸣器B的另一端；电源模块包括整流桥T、电阻R8和电容C4，电阻R8的一端连接电容C3和220V交流电，电阻R8的另一端连接电容C3的另一端、整流桥T的端口1和瞬态电压抑制二极管DW，整流桥T的端口2连接电容C4、二极管D8的阴极和输出电压VCC，电容C4的另一端连接二极管D8的阳极并接地。
作为本发明的优选方案：所述二极管D2、二极管D3和二极管D7均为稳压二极管。
作为本发明的优选方案：所述二极管D4、二极管D5和二极管D6均为发光二极管。
作为本发明的优选方案：所述放大器IC1的型号为LM321。
作为本发明的优选方案：所述电阻R8和电阻R9均为热敏电阻。
作为本发明的优选方案：三极管V1-V4均为N型三极管。
作为本发明的优选方案：所述输出电压VCC的额定值为12V。
与现有技术相比，本发明的有益效果是：本发明计算机多风扇智能温控报警系统利用非平衡温度电桥原理制成，能够采集机箱内部的温度变化，不仅能够根据机箱温度自动控制风扇的开启和关闭，并且能够随着温度改变风扇启动的数量，避免多个风扇在不必要的情况下同时启动造成的电能浪费，当温度超出安全范围时还能发出报警信号，因此具有制作成本低、使用方便、稳定性好和节约电能的优点。
附图说明

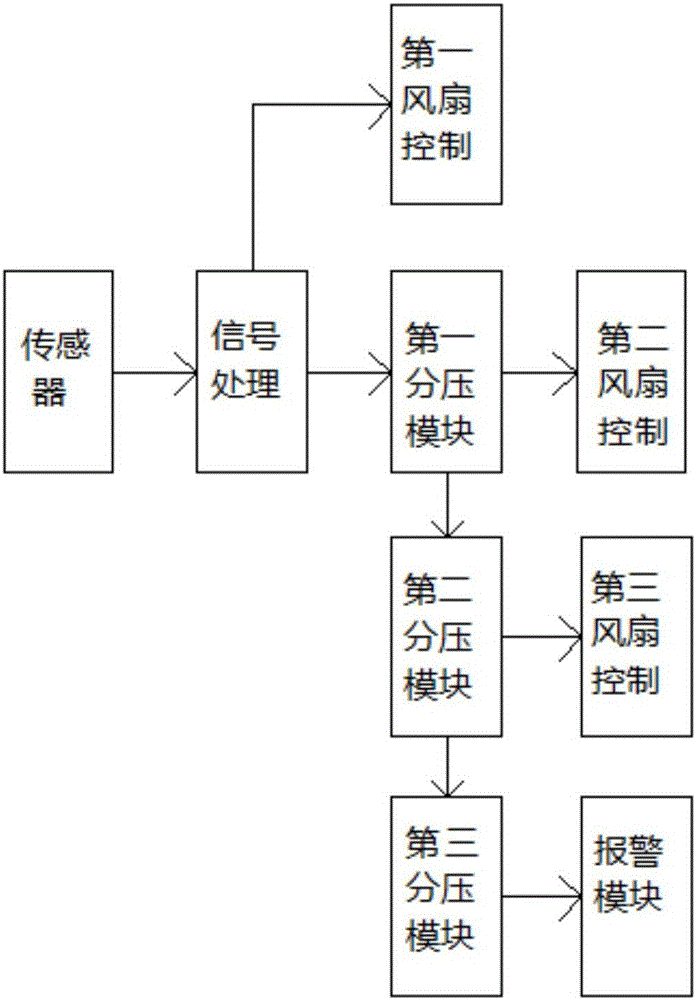

图1为计算机多风扇智能温控报警系统的整体方框图；
图2为计算机多风扇智能温控报警系统的电路图；
图3为电源模块的电路图。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-3，一种计算机多风扇智能温控报警系统，包括传感器模块、信号处理模块、第一分压模块、第二分压模块、第三分压模块、第一风扇控制模块、第二风扇控制模块、第三风扇控制模块和报警模块，所述传感器模块连接信号处理模块，信号处理模块还分别连接第一分压模块和第一风扇控制模块，第一分压模块还分别连接第二分压模块和第二风扇控制模块，第二分压模块还分别连接第三分压模块和第三风扇控制模块，第三分压模块还连接报警模块。其中，传感器模块包括电阻R3、电位器RP1、电阻R2和传感器A，信号处理模块包括芯片IC1、二极管D1和电容C1，第一分压模块为二极管D2，第二分压模块为二极管D3，第三分压模块为二极管D7，第一风扇控制模块包括三极管V1、二极管D4和风扇M1，第二风扇控制模块包括三极管V2、二极管D5和风扇M2，第三风扇控制模块包括三极管V3、二极管D6和风扇M3，报警模块包括三极管V4、蜂鸣器B和电阻R7，所述电阻R1的一端连接电阻R7、风扇M1、风扇M2、风扇M3和电源模块的输出电压VCC，电源模块包括整流桥T、电阻R8和电容C4，电阻R8的一端连接电容C3和220V交流电，电阻R8的另一端连接电容C3的另一端、整流桥T的端口1和瞬态电压抑制二极管DW，整流桥T的端口2连接电容C4、二极管D8的阴极和输出电压VCC，电容C4的另一端连接二极管D8的阳极并接地。电阻R1的另一端连接电阻R2、电阻R3和电阻R4，电阻R3的另一端连接电位器RP1的一个固定端，电位器RP1的另一个固定端连接电位器RP1的滑动端、电容C2、电阻R7、电阻R9和三极管VT1的发射极，电阻R2的另一端连接电阻R5和传感器P，电阻R4的另一端连接二极管D1的阳极、电容C1和放大器IC1的引脚3，电阻R5的另一端连接电容C2的另一端和放大器IC1的引脚1，放大器IC1的引脚4连接电容C1的另一端、二极管D1的阴极和电阻R6，电阻R6的另一端连接三极管V1的基极和二极管D2的阴极，三极管V1的集电极连接风扇M1的另一端，三极管V1的发射极连接二极管D4的阳极，二极管D2的阳极连接三极管V2的基极和二极管D3的阴极，三极管V2的集电极连接风扇M2的另一端，三极管V2的发射极连接二极管D5的阳极，二极管D3的阳极连接三极管V3的基极和二极管D7的阴极，三极管V3的集电极连接风扇M4的另一端，三极管V3的发射极连接二极管D6的阳极，二极管D7的阳极连接三极管V4的基极，三极管V4的集电极连接电阻R7的另一端，三极管V4的发射极连接蜂鸣器B的另一端。
本发明的工作原理是：电路采用运算放大器IC1作电压比较器，由电阻R2、R3、电位器RP1和传感器A组成测量电桥，传感器A是PT100温度传感器。当温度高于设定值时，传感器A的内阻减小，电桥平衡破坏，放大器IC1的1脚电位高于3脚电位，其输出端4脚输出高电平，三极管V1导通，风扇M1启动工作。此时只有M1在工作，随着温度的继续升高，芯片IC1的输出电压升高，经过R6后达到二极管D2的击穿电压，则二极管D2被击穿，三极管V2导通，此时风扇M2启动，以此类推，温度继续升高则风扇M3也会启动，当芯片IC1的输出电压依次击穿二极管D2-D4时，三极管V4导通，蜂鸣器B发出报警声，作为超温提醒，使用者需要即使排查问题，避免元器件的烧毁，随着温度的下降，传感器A的内阻增大，达到一定值时，放大器IC1的输出电压会降低，风扇M1-M3运行状态和上面相反，依次关闭，达到智能调节的目的，在风扇M1-M3运行时，与之对应的发光二极管D4-D5会点亮，进行风扇运行状态和温度的指示，调节电位器RP1，可改变温度设定值。整个电路的电压VCC由图3所示的电源电路提供。
