技术领域
本发明是一种掺镱双包层半导体激光器的尾纤侧面泵浦耦合装置，属于半导体领域。
背景技术
光纤是目前数据网络和智能家具都必备的高效光导和电导连接设备，而光纤尾部的终端就需要耦合电路对接电路板和半导体形成集中输出光线或者集中汇集电信号的效果，使半导体在运用激光器中时，可以结合光纤形成半导体透光的增幅，目前技术公用的待优化的缺点有：
常规半导体激光器的束线集中度低，对光导耦合的处理简单，会造成耦合束线却对偏折的线端光源没有校正，使光线四散，对通径内壁进行不必要的照射，致使漫反射干扰激光成效，导致后期激光由于偏折光干扰造成缩进照射范围的情况，使激光器内的半导体晶闸紊乱，致使内反光抵消的暗淡光源现象，对设备的使用效率大大减半，影响建筑施工人员室内装修校准基准线，对激光器远光端造成小角度弯折，使校准发生偏差歪斜，导致耗费劳动力后期翻装修正。
发明内容
针对现有技术存在的不足，本发明目的是提供一种掺镱双包层半导体激光器的尾纤侧面泵浦耦合装置，以解决常规半导体激光器的束线集中度低，对光导耦合的处理简单，会造成耦合束线却对偏折的线端光源没有校正，使光线四散，对通径内壁进行不必要的照射，致使漫反射干扰激光成效，导致后期激光由于偏折光干扰造成缩进照射范围的情况，使激光器内的半导体晶闸紊乱，致使内反光抵消的暗淡光源现象，对设备的使用效率大大减半，影响建筑施工人员室内装修校准基准线，对激光器远光端造成小角度弯折，使校准发生偏差歪斜，导致耗费劳动力后期翻装修正的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种掺镱双包层半导体激光器的尾纤侧面泵浦耦合装置，其结构包括：激光射筒、调角齿纹环、方形法兰、散热座、半导激光器、梯形夹板、泵浦耦合器，所述激光射筒与调角齿纹环机械连接，所述激光射筒通过方形法兰与半导激光器螺丝连接，所述散热座的顶面紧贴于半导激光器的底面下，所述泵浦耦合器与半导激光器电连接，所述泵浦耦合器安装于半导激光器的后侧，所述梯形夹板设有两个并且分别焊接在半导激光器的左右两侧，所述激光射筒通过半导激光器与泵浦耦合器电连接并且处于同一水平面上，所述泵浦耦合器设有通径接管、扁囊采光器、型折镜板、回转弧顶架、椭圆框槽、耦合器壳体、光纤束线管，所述通径接管与光纤束线管分别插嵌在耦合器壳体的左右两侧，所述扁囊采光器嵌套于通径接管的右侧，所述型折镜板与回转弧顶架采用间隙配合，所述椭圆框槽与型折镜板为一体结构，所述型折镜板安装于耦合器壳体的内部，所述扁囊采光器安设在型折镜板的左侧，所述光纤束线管通过通径接管与半导激光器电连接，所述耦合器壳体安设在半导激光器的后侧。
为优化上述技术方案，进一步采取的措施为：
作为本发明的进一步改进，所述扁囊采光器由滑轨采光架、对位凸镜囊组成，所述滑轨采光架安装于对位凸镜囊的内部，所述滑轨采光架与对位凸镜囊插嵌在一起。
作为本发明的进一步改进，所述滑轨采光架由条板摆架、齿纹槽筒、采光扇板、滑轨横杆组成，所述齿纹槽筒与滑轨横杆活动连接，所述齿纹槽筒通过条板摆架与采光扇板机械连接，所述条板摆架安装于齿纹槽筒的顶部上。
作为本发明的进一步改进，所述对位凸镜囊由复合凸镜槽、扁囊体组成，所述复合凸镜槽设有两个并且分别安装于扁囊体内部的左右两侧，所述复合凸镜槽与扁囊体紧贴在一起。
作为本发明的进一步改进，所述复合凸镜槽由翅片镜、梯形凸镜块、凸镜弧槽、磁铁条、勾玉转子组成，所述翅片镜与磁铁条相互平行并且处于同一竖直面上，所述翅片镜设有两个并且分别插嵌在梯形凸镜块右侧的上下两端，所述磁铁条与勾玉转子电连接，所述磁铁条与勾玉转子均安装于梯形凸镜块的右侧，所述磁铁条设有两个并且分别安设在两个勾玉转子的上下两侧，所述凸镜弧槽与翅片镜紧贴成一体。
作为本发明的进一步改进，所述回转弧顶架由槽棱镜罩、偏转架筒、实心半球座组成，所述槽棱镜罩与实心半球座分别安设在偏转架筒的上下两端并且轴心共线，所述偏转架筒与实心半球座采用过盈配合，所述槽棱镜罩与偏转架筒嵌套成一体。
作为本发明的进一步改进，所述槽棱镜罩由折板棱镜条、月牙罩盖、槽粘板组成，所述折板棱镜条紧贴于月牙罩盖内部的顶面下并且轴心共线，所述槽粘板与月牙罩盖的底部插嵌在一起。
作为本发明的进一步改进，所述偏转架筒由偏转配重块、弹簧座、漏斗筒、倒型支杆组成，所述偏转配重块与弹簧座机械连接，所述弹簧座与倒型支杆扣合在一起，所述偏转配重块与倒型支杆采用间隙配合，所述倒型支杆插嵌在漏斗筒的内部。
作为本发明的进一步改进，所述采光扇板为到弯弧薄板内塞小尺径凸镜的扇板块结构，通过扇板受牵拉左右位移采光汇集给凸镜，然后通过凸镜聚焦到一点集中光束输出。
作为本发明的进一步改进，所述勾玉转子为厚圆环带弯弧凸块的转板结构，通过弧凸块的磁铁贴板，形成配合磁条的异性相斥持续回转效果，达到转子回转打开透光口和遮挡透光口的操作效果。
作为本发明的进一步改进，所述月牙罩盖为顶部凸弧底部槽的罩盖结构，顶部凸弧配合棱镜条形成弧面折射的均匀收光汇集效果，然后底部槽粘夹扣合偏转筒形成从动牵引的环形运动效果。
作为本发明的进一步改进，所述倒型支杆为底部双杆夹角九十度的交叉焊接杆件结构，且右上角延长杆对水平位置夹角四十五度，形成一个斜面滑轨支立配合回转的效果，达到偏转的定轴效果。
有益效果
本发明一种掺镱双包层半导体激光器的尾纤侧面泵浦耦合装置，工作人员通过将光纤插接泵浦耦合器然后导通半导激光器配合梯形夹板稳固后，电热通过散热座降温，然后方形法兰前端的激光射筒配合人工调节调角齿纹环，形成激光的掺镱双包层泵浦映射延展效果，通过光纤束线管嵌入耦合器壳体发光照射型折镜板，使椭圆框槽内的回转弧顶架偏转运动带光线调节轨迹聚焦，通过槽棱镜罩的折板棱镜条在月牙罩盖内采集光线进行偏折一百二十度射入双包层径向深处，使槽粘板顺着偏转架筒的漏斗筒回转，通过偏转配重块在倒型支杆上回转顶压弹簧座起伏，形成一个偏转带光引入效果，让实心半球座减速摩擦形成缓慢的折光牵引运动效果，再通过扁囊采光器的滑轨采光架运动，使齿纹槽筒顺着滑轨横杆上下滑动，形成条板摆架牵拉采光扇板采光操作，达到半球面扇板的交替弧面汇集光源叠层效果，然后对位凸镜囊的扁囊体内，通过复合凸镜槽的翅片镜与梯形凸镜块形成一个三角折射对中防光线漏出的效果，然后凸镜弧槽内的磁铁条磁性带动勾玉转子回转，形成间歇式开通光路和闭合光路的引导对射效果，最终使通径接管映射延展进入半导激光器，从激光射筒照射室内形成装修基准线的精确定位效果，对半导体射线的增幅介质加强，也提高覆盖面积。
本发明操作后可达到的优点有：
运用半导激光器与泵浦耦合器相配合，通过半导激光器尾端的耦合器壳体内架设型折镜板泵涌折射光线，使光纤束线管的尾端光线均汇集给插接通径接管，形成束线集中且端头密集的效果，让双包层光线的内包层沿着光纤轴向传输，再配合扁囊采光器的含包边光学胶的对位凸镜囊，形成泵浦光的增透效果，也加强折射率用来降低界面的反射损耗，形成高功效泵浦光全反射聚焦现象，然后配合掺镱结构使半导激光器的大模场面积和量子效率提高，实现增益介质的加强泵浦光作用，让半导体的晶闸通透性提升，也防止反射干扰，形成折射端聚光延展终端射程的效果。
附图说明
为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述中的附图作详细地介绍，以此让本发明的其它特征、目的和优点将会变得更明显：

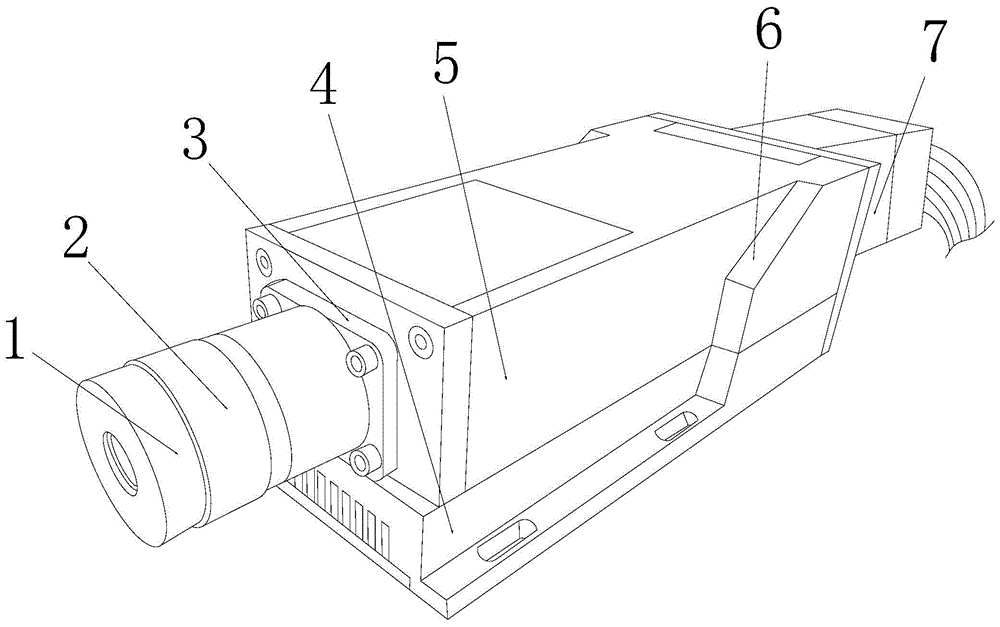

图1为本发明一种掺镱双包层半导体激光器的尾纤侧面泵浦耦合装置的结构示意图。
图2为本发明泵浦耦合器详细的侧截面结构示意图。
图3为本发明扁囊采光器与回转弧顶架工作状态的侧视结构示意图。
图4为本发明滑轨采光架与对位凸镜囊工作状态的截面内视结构示意图。
图5为本发明复合凸镜槽工作状态的剖面透视结构示意图。
图6为本发明V槽棱镜罩工作状态的立体内视结构示意图。
图7为本发明偏转架筒工作状态的立体透视结构示意图。
附图标记说明：激光射筒-1、调角齿纹环-2、方形法兰-3、散热座-4、半导激光器-5、梯形夹板-6、泵浦耦合器-7、通径接管-7A、扁囊采光器-7B、V型折镜板-7C、回转弧顶架-7D、椭圆框槽-7E、耦合器壳体-7F、光纤束线管-7G、滑轨采光架-7B1、对位凸镜囊-7B2、条板摆架-7B11、齿纹槽筒-7B12、采光扇板-7B13、滑轨横杆-7B14、复合凸镜槽-7B21、扁囊体-7B22、翅片镜-7B211、梯形凸镜块-7B212、凸镜弧槽-7B213、磁铁条-7B214、勾玉转子-7B215、V槽棱镜罩-7D1、偏转架筒-7D2、实心半球座-7D3、折板棱镜条-7D11、月牙罩盖-7D12、V槽粘板-7D13、偏转配重块-7D21、弹簧座-7D22、漏斗筒-7D23、倒Y型支杆-7D24。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
请参阅图1-图7，本发明提供一种掺镱双包层半导体激光器的尾纤侧面泵浦耦合装置，其结构包括：激光射筒1、调角齿纹环2、方形法兰3、散热座4、半导激光器5、梯形夹板6、泵浦耦合器7，所述激光射筒1与调角齿纹环2机械连接，所述激光射筒1通过方形法兰3与半导激光器5螺丝连接，所述散热座4的顶面紧贴于半导激光器5的底面下，所述泵浦耦合器7与半导激光器5电连接，所述泵浦耦合器7安装于半导激光器5的后侧，所述梯形夹板6设有两个并且分别焊接在半导激光器5的左右两侧，所述激光射筒1通过半导激光器5与泵浦耦合器7电连接并且处于同一水平面上，所述泵浦耦合器7设有通径接管7A、扁囊采光器7B、V型折镜板7C、回转弧顶架7D、椭圆框槽7E、耦合器壳体7F、光纤束线管7G，所述通径接管7A与光纤束线管7G分别插嵌在耦合器壳体7F的左右两侧，所述扁囊采光器7B嵌套于通径接管7A的右侧，所述V型折镜板7C与回转弧顶架7D采用间隙配合，所述椭圆框槽7E与V型折镜板7C为一体结构，所述V型折镜板7C安装于耦合器壳体7F的内部，所述扁囊采光器7B安设在V型折镜板7C的左侧，所述光纤束线管7G通过通径接管7A与半导激光器5电连接，所述耦合器壳体7F安设在半导激光器5的后侧。
请参阅图3，所述扁囊采光器7B由滑轨采光架7B1、对位凸镜囊7B2组成，所述滑轨采光架7B1安装于对位凸镜囊7B2的内部，所述滑轨采光架7B1与对位凸镜囊7B2插嵌在一起，所述回转弧顶架7D由V槽棱镜罩7D1、偏转架筒7D2、实心半球座7D3组成，所述V槽棱镜罩7D1与实心半球座7D3分别安设在偏转架筒7D2的上下两端并且轴心共线，所述偏转架筒7D2与实心半球座7D3采用过盈配合，所述V槽棱镜罩7D1与偏转架筒7D2嵌套成一体，通过V槽棱镜罩7D1回转折射光线给滑轨采光架7B1形成一个聚焦时对光线轨迹的捕捉调控效果。
请参阅图4，所述滑轨采光架7B1由条板摆架7B11、齿纹槽筒7B12、采光扇板7B13、滑轨横杆7B14组成，所述齿纹槽筒7B12与滑轨横杆7B14活动连接，所述齿纹槽筒7B12通过条板摆架7B11与采光扇板7B13机械连接，所述条板摆架7B11安装于齿纹槽筒7B12的顶部上，所述采光扇板7B13为到弯弧薄板内塞小尺径凸镜的扇板块结构，通过扇板受牵拉左右位移采光汇集给凸镜，然后通过凸镜聚焦到一点集中光束输出，所述对位凸镜囊7B2由复合凸镜槽7B21、扁囊体7B22组成，所述复合凸镜槽7B21设有两个并且分别安装于扁囊体7B22内部的左右两侧，所述复合凸镜槽7B21与扁囊体7B22紧贴在一起，通过采光扇板7B13在滑轨横杆7B14上弧罩盖的透镜聚焦集中成一点，让整个弧顶上的光线得到居中叠加映射的效果。
请参阅图5，所述复合凸镜槽7B21由翅片镜7B211、梯形凸镜块7B212、凸镜弧槽7B213、磁铁条7B214、勾玉转子7B215组成，所述翅片镜7B211与磁铁条7B214相互平行并且处于同一竖直面上，所述翅片镜7B211设有两个并且分别插嵌在梯形凸镜块7B212右侧的上下两端，所述磁铁条7B214与勾玉转子7B215电连接，所述磁铁条7B214与勾玉转子7B215均安装于梯形凸镜块7B212的右侧，所述磁铁条7B214设有两个并且分别安设在两个勾玉转子7B215的上下两侧，所述凸镜弧槽7B213与翅片镜7B211紧贴成一体，所述勾玉转子7B215为厚圆环带弯弧凸块的转板结构，通过弧凸块的磁铁贴板，形成配合磁条的异性相斥持续回转效果，达到转子回转打开透光口和遮挡透光口的操作效果，通过勾玉转子7B215回转配合梯形凸镜块7B212透光，形成一个增幅介质加强光源的效果。
请参阅图6，所述V槽棱镜罩7D1由折板棱镜条7D11、月牙罩盖7D12、V槽粘板7D13组成，所述折板棱镜条7D11紧贴于月牙罩盖7D12内部的顶面下并且轴心共线，所述V槽粘板7D13与月牙罩盖7D12的底部插嵌在一起，所述月牙罩盖7D12为顶部凸弧底部V槽的罩盖结构，顶部凸弧配合棱镜条形成弧面折射的均匀收光汇集效果，然后底部V槽粘夹扣合偏转筒形成从动牵引的环形运动效果，通过折板棱镜条7D11形成一个带一百二十度夹角复合弧罩的采光收集效果，然后弧形结构对聚焦点也就统一，达到光导折射轨迹的调节操作作用。
请参阅图7，所述偏转架筒7D2由偏转配重块7D21、弹簧座7D22、漏斗筒7D23、倒Y型支杆7D24组成，所述偏转配重块7D21与弹簧座7D22机械连接，所述弹簧座7D22与倒Y型支杆7D24扣合在一起，所述偏转配重块7D21与倒Y型支杆7D24采用间隙配合，所述倒Y型支杆7D24插嵌在漏斗筒7D23的内部，所述倒Y型支杆7D24为底部双杆夹角九十度的交叉焊接杆件结构，且右上角延长杆对水平位置夹角四十五度，形成一个斜面滑轨支立配合回转的效果，达到偏转的定轴效果，通过Y型支杆7D24的斜四十五度角带动偏转配重块7D21自主回转顶压弹簧座7D22上下回转位移，形成一个偏转联动效果，使光导轨迹时，可以持续转动将反射光屏蔽消除，且折射光逐步引导聚焦。
工作流程：工作人员通过将光纤插接泵浦耦合器7然后导通半导激光器5配合梯形夹板6稳固后，电热通过散热座4降温，然后方形法兰3前端的激光射筒1配合人工调节调角齿纹环2，形成激光的掺镱双包层泵浦映射延展效果，通过光纤束线管7G嵌入耦合器壳体7F发光照射V型折镜板7C，使椭圆框槽7E内的回转弧顶架7D偏转运动带光线调节轨迹聚焦，通过V槽棱镜罩7D1的折板棱镜条7D11在月牙罩盖7D12内采集光线进行偏折一百二十度射入双包层径向深处，使V槽粘板7D13顺着偏转架筒7D2的漏斗筒7D23回转，通过偏转配重块7D21在倒Y型支杆7D24上回转顶压弹簧座7D22起伏，形成一个偏转带光引入效果，让实心半球座7D3减速摩擦形成缓慢的折光牵引运动效果，再通过扁囊采光器7B的滑轨采光架7B1运动，使齿纹槽筒7B12顺着滑轨横杆7B14上下滑动，形成条板摆架7B11牵拉采光扇板7B13采光操作，达到半球面扇板的交替弧面汇集光源叠层效果，然后对位凸镜囊7B2的扁囊体7B22内，通过复合凸镜槽7B21的翅片镜7B211与梯形凸镜块7B212形成一个三角折射对中防光线漏出的效果，然后凸镜弧槽7B213内的磁铁条7B214磁性带动勾玉转子7B215回转形成间歇式开通光路和闭合光路的引导对射效果，最终使通径接管7A映射延展进入半导激光器5，从激光射筒1照射室内形成装修基准线的精确定位效果，对半导体射线的增幅介质加强，也提高覆盖面积。
本发明通过上述部件的互相组合，达到运用半导激光器5与泵浦耦合器7相配合，通过半导激光器5尾端的耦合器壳体7F内架设V型折镜板7C泵涌折射光线，使光纤束线管7G的尾端光线均汇集给插接通径接管7A，形成束线集中且端头密集的效果，让双包层光线的内包层沿着光纤轴向传输，再配合扁囊采光器7B的含包边光学胶的对位凸镜囊7B2，形成泵浦光的增透效果，也加强折射率用来降低界面的反射损耗，形成高功效泵浦光全反射聚焦现象，然后配合掺镱结构使半导激光器5的大模场面积和量子效率提高，实现增益介质的加强泵浦光作用，让半导体的晶闸通透性提升，也防止反射干扰，形成折射端聚光延展终端射程的效果，以此来解决常规半导体激光器的束线集中度低，对光导耦合的处理简单，会造成耦合束线却对偏折的线端光源没有校正，使光线四散，对通径内壁进行不必要的照射，致使漫反射干扰激光成效，导致后期激光由于偏折光干扰造成缩进照射范围的情况，使激光器内的半导体晶闸紊乱，致使内反光抵消的暗淡光源现象，对设备的使用效率大大减半，影响建筑施工人员室内装修校准基准线，对激光器远光端造成小角度弯折，使校准发生偏差歪斜，导致耗费劳动力后期翻装修正的问题。
本文中所描述的具体实施例仅仅是对本发明作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的或者超越所附权利要求书所定义的范围。
