技术领域
本发明涉及一种太阳能相关装置，更具体的说是一种新式的多功能太阳能粉碎压缩装置。
背景技术
随着社会的发展与进步，许多问题也迎面而来，在城市的建设与人们的日常生活中，离不开能源的支持，而能源匮乏的问题已经迫在眉睫，为解决能源匮乏的问题，人们寻找许多新能源来代替，而太阳能则可以说是新能源的代表，所以发明一种新式的多功能太阳能粉碎压缩装置。
发明内容
本发明涉及一种太阳能相关装置，更具体的说是一种新式的多功能太阳能粉碎压缩装置。本装置的太阳能板能够在不使用时收回至箱体，本装置的太阳能板能够调节角度，本装置的太阳能板在移动时有很好的减震效果，本装置能够将物品粉碎，本装置的粉碎装置在不使用时可以关闭加料口，本装置粉碎的物品能够直接运送至压缩装置，本装置能够将粉碎的物品压缩。
本发明涉及一种太阳能相关装置，更具体的说是一种新式的多功能太阳能粉碎压缩装置包括装置外壳体、太阳能装置、粉碎装置、运输道、压缩处理装置，本装置的太阳能板能够在不使用时收回至箱体，本装置的太阳能板能够调节角度，本装置的太阳能板在移动时有很好的减震效果，本装置能够将物品粉碎，本装置的粉碎装置在不使用时可以关闭加料口，本装置粉碎的物品能够直接运送至压缩装置，本装置能够将粉碎的物品压缩。
所述太阳能装置的上端设置有太阳能板、太阳能板上固定杆、太阳能板减震装置、太阳能板中固定杆、太阳能板升降调节装置、防碰撞装置、太阳能板下固定杆、太阳能板固定装置、移动轮子，太阳能板与太阳能板上固定杆活动连接，太阳能板上固定杆与太阳能板减震装置相连接，太阳能板减震装置与太阳能板中固定杆相连接，太阳能板中固定杆与太阳能板升降调节装置相连接，太阳能板中固定杆与防碰撞装置固定连接，太阳能板升降调节装置与太阳能板下固定杆相连接，太阳能板下固定杆与太阳能板固定装置相连接，太阳能板下固定杆与移动轮子活动连接；
所述太阳能板的上端设置有拉动把手、把手连接杆、太阳能板本体、太阳能板连接块、太阳能板连接轮子，拉动把手与把手连接杆固定连接，把手连接杆与太阳能板本体固定连接，太阳能板本体与太阳能板连接块固定连接，太阳能板本体与太阳能板连接轮子活动连接；
所述太阳能板减震装置的上端设置有导向板、导向杆、减震弹簧一、弹簧压动块、减震弹簧二，导向板与太阳能板上固定杆固定连接，导向板与太阳能板中固定杆相接触，减震弹簧一与太阳能板上固定杆固定连接，减震弹簧一另一端与太阳能板中固定杆固定连接，导向杆与弹簧压动块固定连接，弹簧压动块与减震弹簧二固定连接，减震弹簧二另一端与太阳能板中固定杆固定连接；
所述太阳能板升降调节装置的上端设置有升降控制杆、升降带动螺杆，升降控制杆与升降带动螺杆固定连接，升降带动螺杆与太阳能板下固定杆活动连接，升降带动螺杆与太阳能板中固定杆通过螺纹相连接；
所述防碰撞装置的上端设置有防碰撞固定杆、防碰撞套筒、缓冲弹簧、防碰撞轮连接杆、防碰撞轮本体，防碰撞固定杆与太阳能板中固定杆固定连接，防碰撞固定杆与防碰撞套筒相连接，防碰撞固定杆与缓冲弹簧固定连接，缓冲弹簧另一端与防碰撞轮连接杆固定连接，缓冲弹簧位于防碰撞套筒内，防碰撞轮连接杆与防碰撞轮本体活动连接；
所述太阳能板固定装置的上端设置有控制杆、控制杆连接齿轮、螺纹孔、内螺纹齿轮、固定框架，控制杆与控制杆连接齿轮固定连接，控制杆连接齿轮与内螺纹齿轮相啮合，控制杆连接齿轮与固定框架活动连接，固定框架与内螺纹齿轮相连接，螺纹孔设置在内螺纹齿轮上，且内螺纹齿轮与太阳能板下固定杆通过螺纹孔相连接；
所述粉碎装置的上端设置有动力电机固定支撑架一、动力提供电机一、动力传动带轮一、动力传动带一、加料口、加料口开关、开关推动装置、粉碎装置固定块、粉碎装置本体，动力电机固定支撑架一与装置外壳体固定连接，动力电机固定支撑架一与动力提供电机一固定连接，动力提供电机一与动力传动带轮一相连接，动力传动带轮一与动力传动带一相连接，动力传动带一与粉碎装置本体相连接，加料口与加料口开关相连接，加料口与粉碎装置本体固定连接，粉碎装置固定块与粉碎装置本体固定连接，开关推动装置与装置外壳体相连接；
所述加料口开关的上端设置有压动块、推动弹簧一、固定架、固定套、挡板、挡板连接块、推动弹簧二，压动块与推动弹簧一固定连接，推动弹簧一另一端与固定架固定连接，固定架与加料口固定连接，固定套与加料口固定连接，挡板连接块与挡板固定连接，挡板连接块与推动弹簧二固定连接，推动弹簧二另一端与固定套固定连接；
所述开关推动装置的上端设置有拨动杆、滑动块、推动杆，拨动杆与滑动块固定连接，拨动杆与推动杆固定连接，滑动块与装置外壳体相连接；
所述粉碎装置本体的上端设置有放置箱、动力传动带轮二、粉碎块固定轮、粉碎块、防护箱体，动力传动带轮二与动力传动带一相连接，动力传动带轮二与粉碎块固定轮固定连接，粉碎块固定轮与粉碎块固定连接，粉碎块固定轮与防护箱体活动连接，防护箱体与装置外壳体固定连接；
所述压缩处理装置的上端设置有压缩装置、存放箱，压缩装置与存放箱固定连接；
所述压缩装置的上端设置有压缩带动装置、压缩装置本体，压缩带动装置与压缩装置本体相接触，压缩装置本体与装置外壳体固定连接，压缩带动装置与装置外壳体固定连接；
所述压缩带动装置的上端设置有电机保护箱、动力电机固定支撑架二、动力提供电机二、动力传动带轮三、动力传动带二、凸轮固定板、凸轮机构、压缩带动杆、带动杆导向套、带动杆连接杆、压缩块，电机保护箱与动力电机固定支撑架二固定连接，动力电机固定支撑架二与动力提供电机二固定连接，动力提供电机二与动力传动带轮三相连接，动力传动带轮三与动力传动带二相连接，凸轮机构与动力传动带二相连接，凸轮固定板与凸轮机构活动连接，压缩带动杆与带动杆导向套相接触，带动杆导向套与装置外壳体固定连接，压缩带动杆与带动杆连接杆固定连接，带动杆连接杆与压缩块固定连接；
所述凸轮机构的上端设置有动力传动带轮四、凸轮，动力传动带轮四与凸轮固定连接，动力传动带轮四与动力传动带二相连接，凸轮与凸轮固定板活动连接；
所述压缩装置本体的上端设置有压缩箱、抽拉底板、放置块、推动弹簧三、挡杆，压缩箱与抽拉底板相接触，放置块与压缩箱相接触，放置块与推动弹簧三固定连接，推动弹簧三另一端与压缩箱固定连接，挡杆与压缩箱固定连接；
所述装置外壳体与太阳能装置相连接，装置外壳体与粉碎装置相连接，运输道与粉碎装置相连接，运输道与压缩处理装置相连接，装置外壳体与压缩处理装置相连接。
作为本技术方案的进一步优化，本发明一种新式的多功能太阳能粉碎压缩装置所述的太阳能板中固定杆的上端设置有槽，且弹簧压动块与减震弹簧二均位于槽内。
作为本技术方案的进一步优化，本发明一种新式的多功能太阳能粉碎压缩装置所述的太阳能板中固定杆的上端设置有螺纹孔，且通过螺纹孔与升降带动螺杆相连接。
作为本技术方案的进一步优化，本发明一种新式的多功能太阳能粉碎压缩装置所述的太阳能板下固定杆的上端设置有槽，且通过槽与升降带动螺杆活动连接。
作为本技术方案的进一步优化，本发明一种新式的多功能太阳能粉碎压缩装置所述的固定框架的上端设置有环形槽，且通过槽与内螺纹齿轮相连接。
作为本技术方案的进一步优化，本发明一种新式的多功能太阳能粉碎压缩装置所述的装置外壳体的上端设置有梯形槽，且通过槽与滑动块相连接。
作为本技术方案的进一步优化，本发明一种新式的多功能太阳能粉碎压缩装置所述的压缩箱的上端设置有口，且抽拉底板穿过于口。
作为本技术方案的进一步优化，本发明一种新式的多功能太阳能粉碎压缩装置所述的装置外壳体的上端设置有槽，且太阳能板连接轮子位于槽内，槽的外部设置有限位块。
本发明一种新式的多功能太阳能粉碎压缩装置有益效果为：
本发明涉及一种太阳能相关装置，更具体的说是一种新式的多功能太阳能粉碎压缩装置。本装置的太阳能板能够在不使用时收回至箱体，本装置的太阳能板能够调节角度，本装置的太阳能板在移动时有很好的减震效果，本装置能够将物品粉碎，本装置的粉碎装置在不使用时可以关闭加料口，本装置粉碎的物品能够直接运送至压缩装置，本装置能够将粉碎的物品压缩。
附图说明
下面结合附图和具体实施方法对本发明做进一步详细的说明。

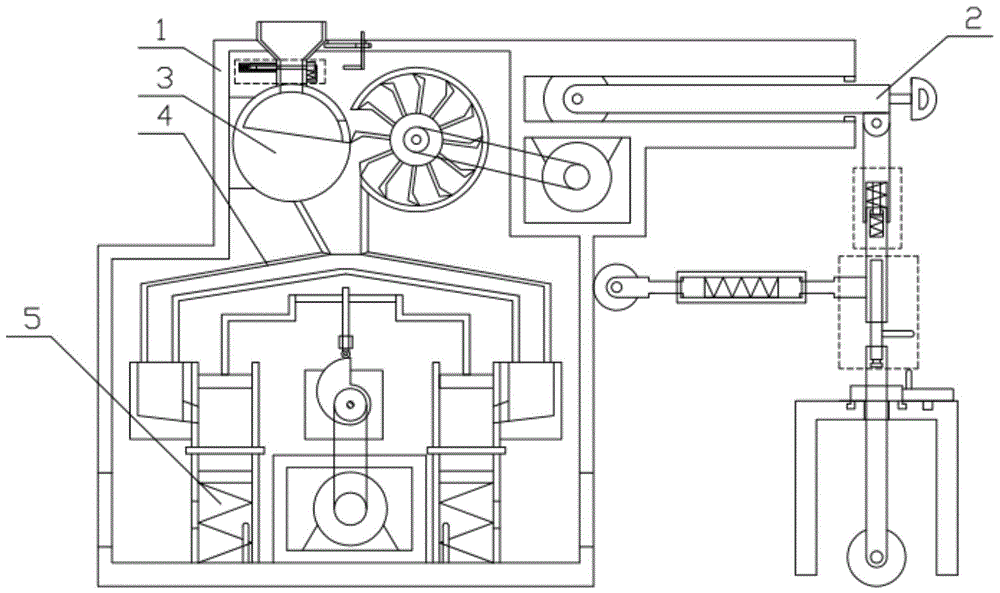

图1为本发明一种新式的多功能太阳能粉碎压缩装置的整体结构示意图。
图2为本发明一种新式的多功能太阳能粉碎压缩装置的太阳能装置2结构示意图。
图3为本发明一种新式的多功能太阳能粉碎压缩装置的太阳能板2-1结构示意图。
图4为本发明一种新式的多功能太阳能粉碎压缩装置的太阳能板减震装置2-3结构示意图。
图5为本发明一种新式的多功能太阳能粉碎压缩装置的太阳能板升降调节装置2-5结构示意图。
图6为本发明一种新式的多功能太阳能粉碎压缩装置的升降带动螺杆2-5-2结构示意图。
图7为本发明一种新式的多功能太阳能粉碎压缩装置的防碰撞装置2-6结构示意图。
图8为本发明一种新式的多功能太阳能粉碎压缩装置的防碰撞固定杆2-6-1结构示意图。
图9为本发明一种新式的多功能太阳能粉碎压缩装置的太阳能板固定装置2-8结构示意图。
图10为本发明一种新式的多功能太阳能粉碎压缩装置的内螺纹齿轮2-8-4结构示意图。
图11为本发明一种新式的多功能太阳能粉碎压缩装置的固定框架2-8-5环形槽结构示意图。
图12为本发明一种新式的多功能太阳能粉碎压缩装置的粉碎装置3结构示意图。
图13为本发明一种新式的多功能太阳能粉碎压缩装置的加料口开关3-6结构示意图。
图14为本发明一种新式的多功能太阳能粉碎压缩装置的挡板3-6-5结构示意图。
图15为本发明一种新式的多功能太阳能粉碎压缩装置的压动块3-6-1结构示意图。
图16为本发明一种新式的多功能太阳能粉碎压缩装置的开关推动装置3-7结构示意图。
图17为本发明一种新式的多功能太阳能粉碎压缩装置的粉碎装置本体3-9结构示意图。
图18为本发明一种新式的多功能太阳能粉碎压缩装置的压缩处理装置5结构示意图
图19为本发明一种新式的多功能太阳能粉碎压缩装置的压缩装置5-1结构示意图。
图20为本发明一种新式的多功能太阳能粉碎压缩装置的压缩带动装置5-1-1结构示意图。
图21为本发明一种新式的多功能太阳能粉碎压缩装置的凸轮机构5-1-1-7结构示意图。
图22为本发明一种新式的多功能太阳能粉碎压缩装置的压缩带动杆5-1-1-8结构示意图。
图23为本发明一种新式的多功能太阳能粉碎压缩装置的压缩装置本体5-1-2结构示意图。
图中：装置外壳体1；太阳能装置2；太阳能板2-1；拉动把手2-1-1；把手连接杆2-1-2；太阳能板本体2-1-3；太阳能板连接块2-1-4；太阳能板连接轮子2-1-5；太阳能板上固定杆2-2；太阳能板减震装置2-3；导向板2-3-1；导向杆2-3-2；减震弹簧一2-3-3；弹簧压动块2-3-4；减震弹簧二2-3-5；太阳能板中固定杆2-4；太阳能板升降调节装置2-5；升降控制杆2-5-1；升降带动螺杆2-5-2；防碰撞装置2-6；防碰撞固定杆2-6-1；防碰撞套筒2-6-2；缓冲弹簧2-6-3；防碰撞轮连接杆2-6-4；防碰撞轮本体2-6-5；太阳能板下固定杆2-7；太阳能板固定装置2-8；控制杆2-8-1；控制杆连接齿轮2-8-2；螺纹孔2-8-3；内螺纹齿轮2-8-4；固定框架2-8-5；移动轮子2-9；粉碎装置3；动力电机固定支撑架一3-1；动力提供电机一3-2；动力传动带轮一3-3；动力传动带一3-4；加料口3-5；加料口开关3-6；压动块3-6-1；推动弹簧一3-6-2；固定架3-6-3；固定套3-6-4；挡板3-6-5；挡板连接块3-6-6；推动弹簧二3-6-7；开关推动装置3-7；拨动杆3-7-1；滑动块3-7-2；推动杆3-7-3；粉碎装置固定块3-8；粉碎装置本体3-9；放置箱3-9-1；动力传动带轮二3-9-2；粉碎块固定轮3-9-3；粉碎块3-9-4；防护箱体3-9-5；运输道4；压缩处理装置5；压缩装置5-1；压缩带动装置5-1-1；电机保护箱5-1-1-1；动力电机固定支撑架二5-1-1-2；动力提供电机二5-1-1-3；动力传动带轮三5-1-1-4；动力传动带二5-1-1-5；凸轮固定板5-1-1-6；凸轮机构5-1-1-7；动力传动带轮四5-1-1-7-1；凸轮5-1-1-7-2；压缩带动杆5-1-1-8；带动杆导向套5-1-1-9；带动杆连接杆5-1-1-10；压缩块5-1-1-11；压缩装置本体5-1-2；压缩箱5-1-2-1；抽拉底板5-1-2-2；放置块5-1-2-3；推动弹簧三5-1-2-4；挡杆5-1-2-5；存放箱5-2。
具体实施方式
具体实施方式一：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20、21、22、23说明本实施方式，本发明涉及一种太阳能相关装置，更具体的说是一种新式的多功能太阳能粉碎压缩装置，包括装置外壳体1、太阳能装置2、粉碎装置3、运输道4、压缩处理装置5，本装置的太阳能板能够在不使用时收回至箱体，本装置的太阳能板能够调节角度，本装置的太阳能板在移动时有很好的减震效果，本装置能够将物品粉碎，本装置的粉碎装置在不使用时可以关闭加料口，本装置粉碎的物品能够直接运送至压缩装置，本装置能够将粉碎的物品压缩。
所述太阳能装置2的上端设置有太阳能板2-1、太阳能板上固定杆2-2、太阳能板减震装置2-3、太阳能板中固定杆2-4、太阳能板升降调节装置2-5、防碰撞装置2-6、太阳能板下固定杆2-7、太阳能板固定装置2-8、移动轮子2-9，太阳能板2-1与太阳能板上固定杆2-2活动连接，太阳能板上固定杆2-2与太阳能板减震装置2-3相连接，太阳能板减震装置2-3与太阳能板中固定杆2-4相连接，太阳能板中固定杆2-4与太阳能板升降调节装置2-5相连接，太阳能板中固定杆2-4与防碰撞装置2-6固定连接，太阳能板升降调节装置2-5与太阳能板下固定杆2-7相连接，太阳能板下固定杆2-7与太阳能板固定装置2-8相连接，太阳能板下固定杆2-7与移动轮子2-9活动连接；
所述太阳能板2-1的上端设置有拉动把手2-1-1、把手连接杆2-1-2、太阳能板本体2-1-3、太阳能板连接块2-1-4、太阳能板连接轮子2-1-5，拉动把手2-1-1与把手连接杆2-1-2固定连接，拉动把手2-1-1起到带动作用，把手连接杆2-1-2与太阳能板本体2-1-3固定连接，把手连接杆2-1-2起到连接作用，太阳能板本体2-1-3与太阳能板连接块2-1-4固定连接，太阳能板本体2-1-3与太阳能板连接轮子2-1-5活动连接；
所述太阳能板减震装置2-3的上端设置有导向板2-3-1、导向杆2-3-2、减震弹簧一2-3-3、弹簧压动块2-3-4、减震弹簧二2-3-5，导向板2-3-1与太阳能板上固定杆2-2固定连接，导向板2-3-1与太阳能板中固定杆2-4相接触，导向板2-3-1起到导向的作用，减震弹簧一2-3-3与太阳能板上固定杆2-2固定连接，减震弹簧一2-3-3另一端与太阳能板中固定杆2-4固定连接，减震弹簧一2-3-3起到缓冲的作用，导向杆2-3-2与弹簧压动块2-3-4固定连接，弹簧压动块2-3-4与减震弹簧二2-3-5固定连接，减震弹簧二2-3-5另一端与太阳能板中固定杆2-4固定连接；
所述太阳能板升降调节装置2-5的上端设置有升降控制杆2-5-1、升降带动螺杆2-5-2，升降控制杆2-5-1与升降带动螺杆2-5-2固定连接，升降控制杆2-5-1起到提供动力的作用，升降带动螺杆2-5-2与太阳能板下固定杆2-7活动连接，升降带动螺杆2-5-2与太阳能板中固定杆2-4通过螺纹相连接；
所述防碰撞装置2-6的上端设置有防碰撞固定杆2-6-1、防碰撞套筒2-6-2、缓冲弹簧2-6-3、防碰撞轮连接杆2-6-4、防碰撞轮本体2-6-5，防碰撞固定杆2-6-1与太阳能板中固定杆2-4固定连接，防碰撞固定杆2-6-1与防碰撞套筒2-6-2相连接，防碰撞固定杆2-6-1与缓冲弹簧2-6-3固定连接，缓冲弹簧2-6-3另一端与防碰撞轮连接杆2-6-4固定连接，缓冲弹簧2-6-3位于防碰撞套筒2-6-2内，防碰撞轮连接杆2-6-4与防碰撞轮本体2-6-5活动连接；
所述太阳能板固定装置2-8的上端设置有控制杆2-8-1、控制杆连接齿轮2-8-2、螺纹孔2-8-3、内螺纹齿轮2-8-4、固定框架2-8-5，控制杆2-8-1与控制杆连接齿轮2-8-2固定连接，控制杆2-8-1起到提供动力的作用，控制杆连接齿轮2-8-2与内螺纹齿轮2-8-4相啮合，控制杆连接齿轮2-8-2与固定框架2-8-5活动连接，固定框架2-8-5与内螺纹齿轮2-8-4相连接，螺纹孔2-8-3设置在内螺纹齿轮2-8-4上，螺纹孔2-8-3起到连接的作用，且内螺纹齿轮2-8-4与太阳能板下固定杆2-7通过螺纹孔2-8-3相连接；
所述粉碎装置3的上端设置有动力电机固定支撑架一3-1、动力提供电机一3-2、动力传动带轮一3-3、动力传动带一3-4、加料口3-5、加料口开关3-6、开关推动装置3-7、粉碎装置固定块3-8、粉碎装置本体3-9，动力电机固定支撑架一3-1与装置外壳体1固定连接，动力电机固定支撑架一3-1与动力提供电机一3-2固定连接，动力提供电机一3-2与动力传动带轮一3-3相连接，动力提供电机一3-2起到提供动力的作用，动力传动带轮一3-3与动力传动带一3-4相连接，动力传动带一3-4起到传递运动的作用，动力传动带一3-4与粉碎装置本体3-9相连接，加料口3-5与加料口开关3-6相连接，加料口3-5与粉碎装置本体3-9固定连接，粉碎装置固定块3-8与粉碎装置本体3-9固定连接，开关推动装置3-7与装置外壳体1相连接；
所述加料口开关3-6的上端设置有压动块3-6-1、推动弹簧一3-6-2、固定架3-6-3、固定套3-6-4、挡板3-6-5、挡板连接块3-6-6、推动弹簧二3-6-7，压动块3-6-1与推动弹簧一3-6-2固定连接，推动弹簧一3-6-2另一端与固定架3-6-3固定连接，固定架3-6-3与加料口3-5固定连接，固定套3-6-4与加料口3-5固定连接，挡板连接块3-6-6与挡板3-6-5固定连接，挡板连接块3-6-6与推动弹簧二3-6-7固定连接，推动弹簧二3-6-7另一端与固定套3-6-4固定连接；
所述开关推动装置3-7的上端设置有拨动杆3-7-1、滑动块3-7-2、推动杆3-7-3，拨动杆3-7-1与滑动块3-7-2固定连接，拨动杆3-7-1与推动杆3-7-3固定连接，滑动块3-7-2与装置外壳体1相连接；
所述粉碎装置本体3-9的上端设置有放置箱3-9-1、动力传动带轮二3-9-2、粉碎块固定轮3-9-3、粉碎块3-9-4、防护箱体3-9-5，动力传动带轮二3-9-2与动力传动带一3-4相连接，动力传动带轮二3-9-2与粉碎块固定轮3-9-3固定连接，粉碎块固定轮3-9-3与粉碎块3-9-4固定连接，粉碎块固定轮3-9-3与防护箱体3-9-5活动连接，防护箱体3-9-5与装置外壳体1固定连接；
所述压缩处理装置5的上端设置有压缩装置5-1、存放箱5-2，压缩装置5-1与存放箱5-2固定连接；
所述压缩装置5-1的上端设置有压缩带动装置5-1-1、压缩装置本体5-1-2，压缩带动装置5-1-1与压缩装置本体5-1-2相接触，压缩装置本体5-1-2与装置外壳体1固定连接，压缩带动装置5-1-1与装置外壳体1固定连接；
所述压缩带动装置5-1-1的上端设置有电机保护箱5-1-1-1、动力电机固定支撑架二5-1-1-2、动力提供电机二5-1-1-3、动力传动带轮三5-1-1-4、动力传动带二5-1-1-5、凸轮固定板5-1-1-6、凸轮机构5-1-1-7、压缩带动杆5-1-1-8、带动杆导向套5-1-1-9、带动杆连接杆5-1-1-10、压缩块5-1-1-11，电机保护箱5-1-1-1与动力电机固定支撑架二5-1-1-2固定连接，动力电机固定支撑架二5-1-1-2与动力提供电机二5-1-1-3固定连接，动力提供电机二5-1-1-3与动力传动带轮三5-1-1-4相连接，动力传动带轮三5-1-1-4与动力传动带二5-1-1-5相连接，凸轮机构5-1-1-7与动力传动带二5-1-1-5相连接，凸轮固定板5-1-1-6与凸轮机构5-1-1-7活动连接，压缩带动杆5-1-1-8与带动杆导向套5-1-1-9相接触，带动杆导向套5-1-1-9与装置外壳体1固定连接，压缩带动杆5-1-1-8与带动杆连接杆5-1-1-10固定连接，带动杆连接杆
5-1-1-10与压缩块5-1-1-11固定连接；
所述凸轮机构5-1-1-7的上端设置有动力传动带轮四5-1-1-7-1、凸轮5-1-1-7-2，动力传动带轮四5-1-1-7-1与凸轮5-1-1-7-2固定连接，动力传动带轮四5-1-1-7-1与动力传动带二5-1-1-5相连接，凸轮5-1-1-7-2与凸轮固定板5-1-1-6活动连接；
所述压缩装置本体5-1-2的上端设置有压缩箱5-1-2-1、抽拉底板5-1-2-2、放置块5-1-2-3、推动弹簧三5-1-2-4、挡杆5-1-2-5，压缩箱5-1-2-1与抽拉底板5-1-2-2相接触，放置块5-1-2-3与压缩箱5-1-2-1相接触，放置块5-1-2-3与推动弹簧三5-1-2-4固定连接，推动弹簧三5-1-2-4另一端与压缩箱5-1-2-1固定连接，挡杆5-1-2-5与压缩箱5-1-2-1固定连接；
所述装置外壳体1与太阳能装置2相连接，装置外壳体1与粉碎装置3相连接，运输道4与粉碎装置3相连接，运输道4与压缩处理装置5相连接，装置外壳体1与压缩处理装置5相连接。
具体实施方式二：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20、21、22、23说明本实施方式，本实施方式对实施方式一作进一步说明，所述的太阳能板中固定杆2-4的上端设置有槽，且弹簧压动块2-3-4与减震弹簧二2-3-5均位于槽内。
具体实施方式三：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20、21、22、23说明本实施方式，本实施方式对实施方式一作进一步说明，所述的太阳能板中固定杆2-4的上端设置有螺纹孔，且通过螺纹孔与升降带动螺杆2-5-2相连接。
具体实施方式四：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20、21、22、23说明本实施方式，本实施方式对实施方式一作进一步说明，所述的太阳能板下固定杆2-7的上端设置有槽，且通过槽与升降带动螺杆2-5-2活动连接。
具体实施方式五：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20、21、22、23说明本实施方式，本实施方式对实施方式一作进一步说明，所述的固定框架2-8-5的上端设置有环形槽，且通过槽与内螺纹齿轮2-8-4相连接。
具体实施方式六：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20、21、22、23说明本实施方式，本实施方式对实施方式一作进一步说明，所述的装置外壳体1的上端设置有梯形槽，且通过槽与滑动块3-7-2相连接。
具体实施方式七：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20、21、22、23说明本实施方式，本实施方式对实施方式一作进一步说明，所述的压缩箱5-1-2-1的上端设置有口，且抽拉底板5-1-2-2穿过于口。
具体实施方式八：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20、21、22、23说明本实施方式，本实施方式对实施方式一作进一步说明，所述的装置外壳体1的上端设置有槽，且太阳能板连接轮子2-1-5位于槽内，槽的外部设置有限位块。
本发明的工作原理是：
一种新式的多功能太阳能粉碎压缩装置的工作原理是通过拉动拉动把手2-1-1，拉动把手2-1-1通过把手连接杆2-1-2带动太阳能板本体2-1-3运动，太阳能板本体2-1-3运动带动太阳能板连接轮子2-1-5转动，在运动过程中太阳能板本体2-1-3通过太阳能板连接块2-1-4压动太阳能板上固定杆2-2，太阳能板上固定杆2-2压动减震弹簧一2-3-3，同时通过导向杆2-3-2带动弹簧压动块2-3-4压动减震弹簧二2-3-5，进而达到减震的效果，当太阳能板连接轮子2-1-5与装置外壳体1槽外部的限位块接触时，达到等位的功能，通过摇动升降控制杆2-5-1，升降控制杆2-5-1带动升降带动螺杆2-5-2转动，升降带动螺杆2-5-2转动通过与太阳能板中固定杆2-4螺纹连接，从而实现升降的调节，进而调节太阳能板本体2-1-3的倾斜角度，通过摇动控制杆2-8-1，控制杆2-8-1带动控制杆连接齿轮2-8-2转动，控制杆连接齿轮2-8-2转动通过与内螺纹齿轮2-8-4啮合，进而使内螺纹齿轮2-8-4转动，内螺纹齿轮2-8-4转动通过上端设置的螺纹孔2-8-3与太阳能板下固定杆2-7螺纹连接，进而使固定框架2-8-5运动，当固定框架2-8-5低于移动轮子2-9时，实现固定的功能，向加料口3-5加入物品，通过压动压动块3-6-1，当压动块3-6-1上端设置的口与挡板3-6-5对齐时，推动弹簧二3-6-7推动挡板3-6-5穿过压动块3-6-1，挡板3-6-5上端设置的口与加料口3-5对齐，实现打开加料口3-5的状态，推动拨动杆3-7-1，拨动杆3-7-1带动推动杆3-7-3运动，推动杆3-7-3运动推动挡板3-6-5，当挡板与压动块3-6-1脱离，实现关闭加料口3-5的状态，通过启动动力提供电机一3-2，动力提供电机一3-2带动动力传动带轮一3-3转动，动力传动带轮一3-3转动通过动力传动带一3-4带动动力传动带轮二3-9-2转动，动力传动带轮二3-9-2转动带动粉碎块固定轮3-9-3转动，粉碎块固定轮3-9-3转动带动粉碎块3-9-4转动，粉碎块3-9-4转动与放置箱3-9-1接触，实现粉碎物品的功能，粉碎的物品经由运输道4与存放箱5-2进入至压缩箱5-1-2-1，通过启动动力提供电机二5-1-1-3，动力提供电机二5-1-1-3转动带动动力传动带轮三5-1-1-4转动，动力传动带轮三5-1-1-4通过动力传动带二5-1-1-5带动动力传动带轮四5-1-1-7-1转动，动力传动带轮四5-1-1-7-1转动带动凸轮5-1-1-7-2转动，凸轮5-1-1-7-2转动带动压缩带动杆5-1-1-8沿着带动杆导向套5-1-1-9运动，压缩带动杆5-1-1-8通过带动杆连接杆5-1-1-10带动压缩块5-1-1-11运动，进而实现压缩物品的功能，通过抽出抽拉底板5-1-2-2，压缩的物品落入至放置块5-1-2-3，放置块5-1-2-3压动推动弹簧三5-1-2-4，当放置块5-1-2-3与挡杆5-1-2-5接触时，放置块5-1-2-3倾斜，压缩的物品由压缩箱5-1-2-1上端设置的口落出。
当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。
