一种具有单向自动限位功能的卡接座装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:发明专利
专利分类:其他
出售价格:
直 接 购 买 联 系 客 服

详细介绍

技术领域

本发明涉及一种卡接座装置,具体是一种具有单向自动限位功能的卡接座装置,属于机械配件领域。

背景技术

卡接座装置是一种用于机械内部的连接固定装置,是机械生产过程中常常用到的部件,常见的卡接座结构构造较为简单,且功能较为单一,往往不能实现自动限位等功能,而常见的限位功能多为人工固定限位,较为麻烦。

发明内容

本发明主要是解决现有技术所存在的技术问题,从而提供一种具有单向自动限位功能的卡接座装置。

本发明的上述技术问题主要是通过下述技术方案得以解决的:

一种具有单向自动限位功能的卡接座装置,所述的具有单向自动限位功能的卡接座装置包含一卡座,所述的卡座表面设置有一第一卡槽,所述的第一卡槽连接有一卡接环,所述的卡接环底部设置有一卡口,且所述的卡接环顶部设置有一连接孔,所述的连接孔连接有一连接轴,所述的连接轴顶部设置有一固定端头,所述的卡座表面设置有一第二卡槽,所述的第二卡槽内部设置有一连接板。

优选的,为了实现装置的使用效果,所述的连接板一端到另一端的高度逐渐增加。

优选的,为了便于装置的使用,所述的连接轴通过所述的连接孔与所述的卡接环活动连接。

优选的,为了增强装置的实用性,所述的卡接环通过所述的卡口与所述的卡座卡合。

优选的,为了增强装置的稳定性,所述的卡座与所述的连接板呈固定连接。

本发明的有益效果:本发明结构构造简单,成本低,可实现单向限位功能,卡座与连接板呈固定连接,连接紧密牢靠,增强了装置的稳定性,且连接板一端到另一端的高度逐渐增加,自动限制连接轴从低端往高端的移动,从而限制卡接环的移动,原理简单,设计巧妙,增强了装置的实用性,连接轴通过连接孔与卡接环活动连接,便于装置的调节,使用简单方便,适合推广使用。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

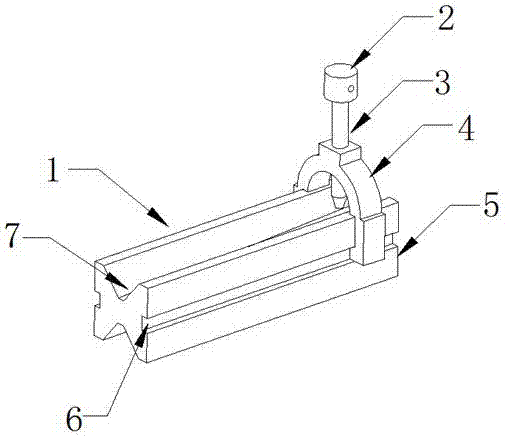

图1为本发明的整体结构示意图。

图2为本发明的爆炸结构示意图。

图3为本发明的卡接环俯视图。

图4为本发明的卡接环A-A剖面图。

图5为本发明的卡座侧视图。

图6为本发明的卡座B-B剖面图。

图中:1、卡接座装置;2、固定端头;3、连接轴;4、卡接环;5、卡座;6、第一卡槽;7、第二卡槽;8、连接孔;9、卡口;10、连接板。

具体实施方式

下面结合附图对本发明的优选实施例进行详细阐述,以使本发明的优点和特征能更易于被本领域技术人员理解,从而对本发明的保护范围做出更为清楚明确的界定。

请参阅图1-6所示,一种具有单向自动限位功能的卡接座装置1,具有单向自动限位功能的卡接座装置1包含一卡座5,卡座5表面设置有一第一卡槽6,第一卡槽6连接有一卡接环4,卡接环4底部设置有一卡口9,且卡接环4顶部设置有一连接孔8,连接孔8连接有一连接轴3,连接轴3顶部设置有一固定端头2,卡座5表面设置有一第二卡槽7,第二卡槽7内部设置有一连接板10。

作为本发明的一种技术优化方案,连接板10一端到另一端的高度逐渐增加。

作为本发明的一种技术优化方案,连接轴3通过连接孔8与卡接环4活动连接。

作为本发明的一种技术优化方案,卡接环4通过卡口9与卡座5卡合。

作为本发明的一种技术优化方案,卡座5与连接板10呈固定连接。

本发明在使用时,首先将装置进行安装,卡座5通过其表面的第一卡槽6与卡接环4卡接,此时,卡接环4可沿卡槽6自由移动,将连接轴3通过卡接环4顶部的连接孔8接入,使连接轴3底端连接连接板10,由于连接板10一端到另一端的高度逐渐增加,因此在使用时将靠近连接板10最低端的卡座5的一端接入相关设备中,接入完成后,连接轴3在重力作用下自动沿连接板10下滑到最终位置,此时,逆向移动卡接环4时,连接板10将阻碍连接轴3的移动,若要重新调节装置的位置,只需手动将连接轴3抽出卡接环4,便可直接进行调节,调节完成后,再次插入连接轴3,便可再次实现自动限位功能。

不局限于此,任何不经过创造性劳动想到的变化或替换,都应涵盖在本发明的保护范围之内。因此,本发明的保护范围应该以权利要求书所限定的保护范围为准。
