技术领域
本发明涉及一种镜面辊装置，特别涉及一种镜面辊转动用紧靠装置。
背景技术
镜面辊指光面的无缝钢管，决定镜面辊的主要因素是表面的铬涂层，在进行镀层时，镜面辊需要人工进行翻转调向，而镜面辊在转动的过程中稳定性差，操作效率低。
发明内容
本发明主要是解决现有技术所存在的技术问题，从而提供一种通过限位板可以方便对紧固轮进行安装，通过紧固轮靠接在镜面辊的两侧，从而可以使镜面辊转动稳定性更加好；方便对镜面辊进行稳定转动的镜面辊转动用紧靠装置。
本发明的上述技术问题主要是通过下述技术方案得以解决的：
一种镜面辊转动用紧靠装置，包括固定块，固定块的两端设有扣板，扣板为弧形形状；扣板的一侧设有第一限位板，扣板的一侧设有第一装夹座，第一装夹座上设有第一装夹槽，第一限位板的一端卡接在第一装夹槽位置，第一限位板的另一端设有第一紧固轮；第一紧固轮通过第一安装轴安装在第一限位板的另一端端部上；扣板的另一侧设有第二限位板，扣板的另一侧设有第二装夹座，第二装夹座上设有第二装夹槽，第二限位板的一端卡接在第二装夹槽位置，第二限位板的另一端设有第二紧固轮，第二紧固轮通过第二安装轴安装在第二限位板的另一端端部上。
进一步地，所述固定块上设有凹槽。
进一步地，所述扣板上设有若干固定孔。
进一步地，所述第一紧固轮上设有第一限位轴。
进一步地，所述第二紧固轮上设有第二限位轴。
采用上述技术方案的镜面辊转动用紧靠装置，可以将该紧靠装置安装在靠近镜面辊的两侧位置；通过固定块可以方便对扣板进行固定安装；通过第一装夹座可以方便对第一限位板进行装夹，通过第一限位板可以方便对第一紧固轮进行安装，通过第二装夹座可以方便对第二限位板进行装夹，通过第二限位板可以方便对第二紧固轮进行安装，通过第一紧固轮与第二紧固轮靠接在镜面辊的两侧，从而可以使镜面辊转动稳定性更加好；方便对镜面辊进行稳定转动。
附图说明
为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

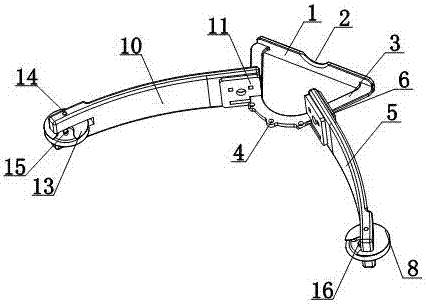

图1为本发明镜面辊转动用紧靠装置的结构示意图；
图2为本发明镜面辊转动用紧靠装置的部件分解图；
图3为图2中A区域的细节放大图；
图4为本发明所述第一紧固轮的结构示意图；
图5为图4中B-B剖面图。
具体实施方式
下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。
如图1至图5所示，一种镜面辊转动用紧靠装置，包括固定块1，固定块1的两端设有扣板3，扣板3为弧形形状；扣板3的一侧设有第一限位板5，扣板3的一侧设有第一装夹座6，第一装夹座6上设有第一装夹槽7，第一限位板5的一端卡接在第一装夹槽7位置，第一限位板5的另一端设有第一紧固轮8；第一紧固轮8通过第一安装轴9安装在第一限位板5的另一端端部上；扣板3的另一侧设有第二限位板10，扣板3的另一侧设有第二装夹座11，第二装夹座11上设有第二装夹槽12，第二限位板10的一端卡接在第二装夹槽12位置，第二限位板10的另一端设有第二紧固轮13，第二紧固轮13通过第二安装轴14安装在第二限位板10的另一端端部上；固定块1上设有凹槽2；扣板3上设有若干固定孔4；
第一紧固轮8上设有第一限位轴15；第二紧固轮13上设有第二限位轴16；本发明镜面辊转动用紧靠装置，可以将该紧靠装置安装在靠近镜面辊的两侧位置；通过固定块1可以方便对扣板3进行固定安装；通过第一装夹座6可以方便对第一限位板5进行装夹，通过第一限位板5可以方便对第一紧固轮8进行安装，通过第二装夹座11可以方便对第二限位板10进行装夹，通过第二限位板10可以方便对第二紧固轮13进行安装，通过第一紧固轮8与第二紧固轮13靠接在镜面辊的两侧，从而可以使镜面辊转动稳定性更加好；方便对镜面辊进行稳定转动。
其中，固定块1上设有凹槽2；所以通过凹槽2可以方便对固定块1进行牢固安装。
其中，扣板3上设有若干固定孔4；所以通过固定孔4可以方便对扣板3进行固定安装。
其中，第一紧固轮8上设有第一限位轴15；第二紧固轮13上设有第二限位轴16；所以通过第一限位轴15与第二限位轴16可以方便套装导向轮，可以使导向轮靠接在镜面辊的外周面上，从而可以使镜面辊传动稳定性更加好。
以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
